В настоящее время кронштейны для карабина "Тигр" делают многие производства и мастера-кустари. В целом на текущий момент на рынке присутствуют несколько добротных изделий от отечественных производителей и энное количество непонятного легкосплавного хлама китайского производства (порой с "закосом" под США и проч.).


Кронштейн Рассолова
для карабина "Тигр"




В этом материале рассмотрим один из наиболее интересных и качественных кронштейнов на популярный отечественный карабин "Тигр". Конечно, для СВД это крепление так же годится в полной мере. Речь идёт о стальном цельнофрезерованном кронштейне конструкции Владимира Рассолова.


Кронштейн Рассолова
для карабина "Тигр"




Кронштейн сконструирован с учётом фундаментального инженерного «правила 6 точек» (как и ПСО-1). База Пикатинни на всех кронштейнах Владимира Рассолова делается в соответствии со стандартом, с допуском +/-0,035 (поле допуска 7 «соток»).

Реальный разброс поперечных размеров профиля не более 0,02-0,025 мм.Планка кронштейна имеет компенсирующий (баллистический) наклон около 5.5 МОА. Масса изделия - 400 граммов, габариты: 195х68х40 мм.

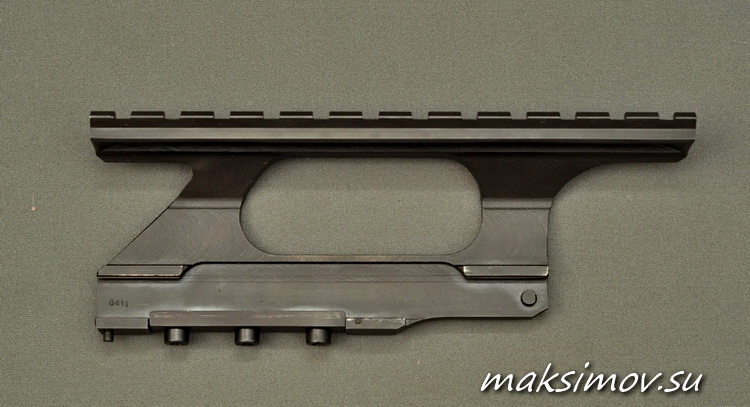

Кронштейн Рассолова
для карабина "Тигр"




Имеющаяся у Владимира измерительная и проверочная оснастка позволяет очень строго контролировать реальные размеры кронштейна в целом и планки Пикатинни – в частности.

Штифт в задней нижней части кронштейна является ограничителем поворота заднего рычага механизма «быстросъёма». Все кронштейны могут быть доукомплектованы быстросъёмными механизмами. Покрытие поверхности кронштейна – химическое оксидирование.


Кронштейн Рассолова
для карабина "Тигр"




Кронштейн Рассолова выгодно отличается от прочих креплений для «Тигра» концептуальным подходом в конструировании и оформлении дизайна изделия.

Архитектурно-художественное решение внешнего вида отрабатывалось так, чтобы кронштейн не искажал замысла автора внешнего вида СВД и, тем более, не доминировал над ним.

По мнению Владимира Рассолова, любой проектировщик навесного оборудования должен с уважением относиться к Драгунову и его оружию.


Кронштейн Рассолова
для карабина "Тигр"





Достоинства:

1. Во всех отношениях грамотно сконструированное изделие
2. Надёжный и эстетичный
3. СТП не сбивается при снятии и повторной установке кронштейна с прицелом
4. Учитывая качество изделия – приемлемая цена


Кронштейн Рассолова
для карабина "Тигр"





Недостатки

1. Массивная стальная конструкция неизбежно влечёт за собой приличную массу изделия.
2. Больше недостатков нет


Кронштейн Рассолова для карабина "Тигр".
Облегчающая фрезеровка
нижней стороны планки





Заключение

Найти качественный кронштейн на «Тигр» - одна из главных и наиболее сложных задач владельцев этого карабина, не желающих пользоваться штатным ПСО-1.

Кронштейн Рассолова - лучшее решение этой проблемы, позволяя устанавливать на «Тигр» любые прицелы, позволяя полностью раскрыть потенциал этого оружия. Напоследок отмечу, что В.Рассолов изготавливает кронштейны и под другое отечественное конверсионное оружие.

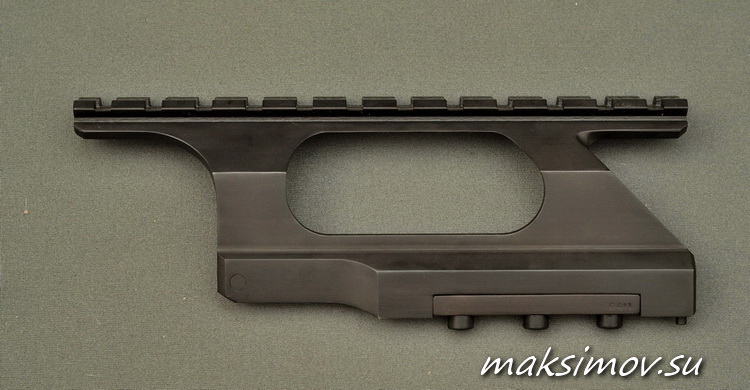

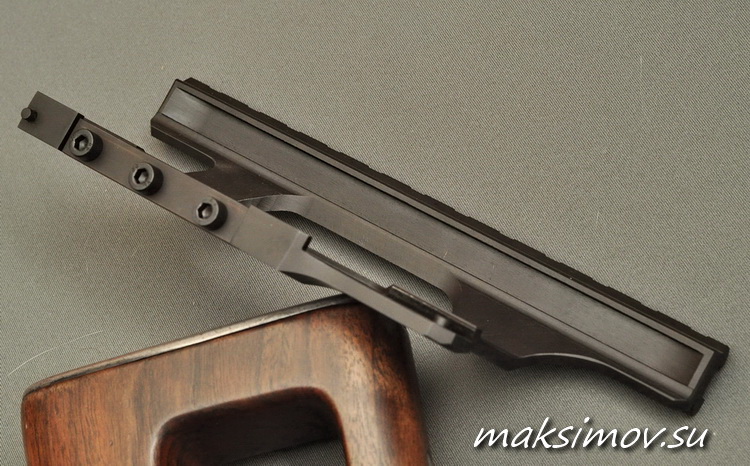

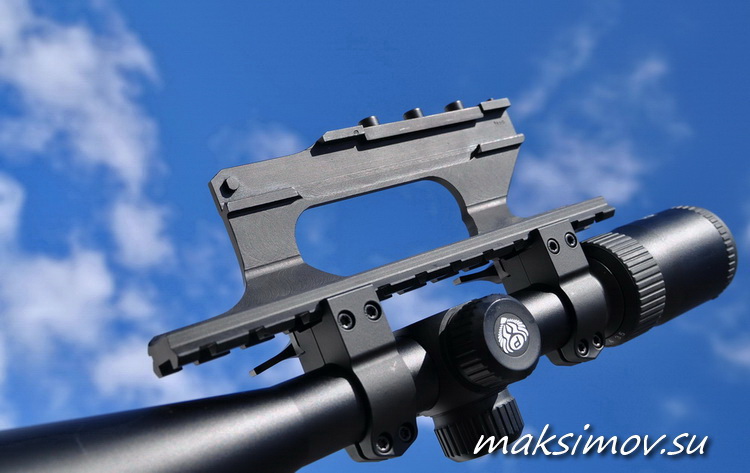

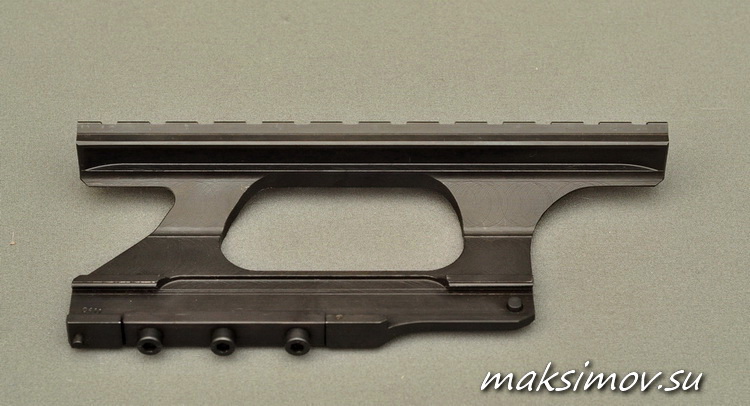

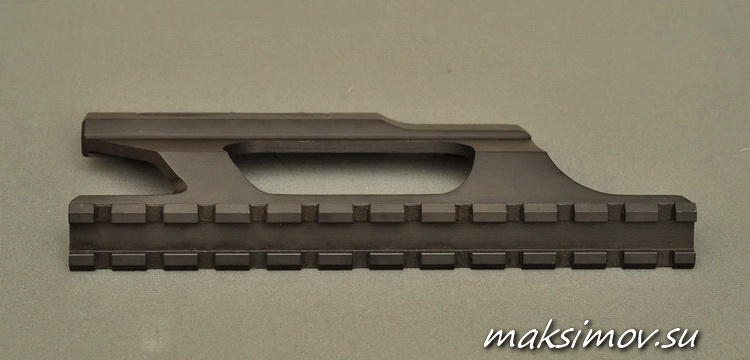

Общий вид кронштейна Рассолова
на "Тигр" с удлинённой планкой Пикатинни

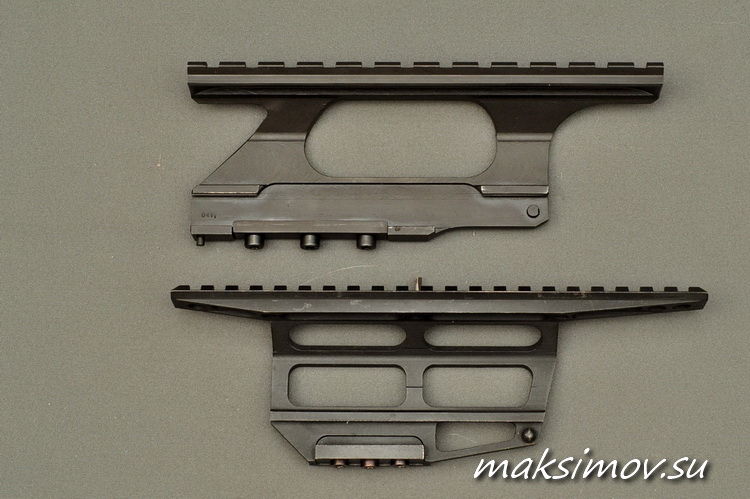

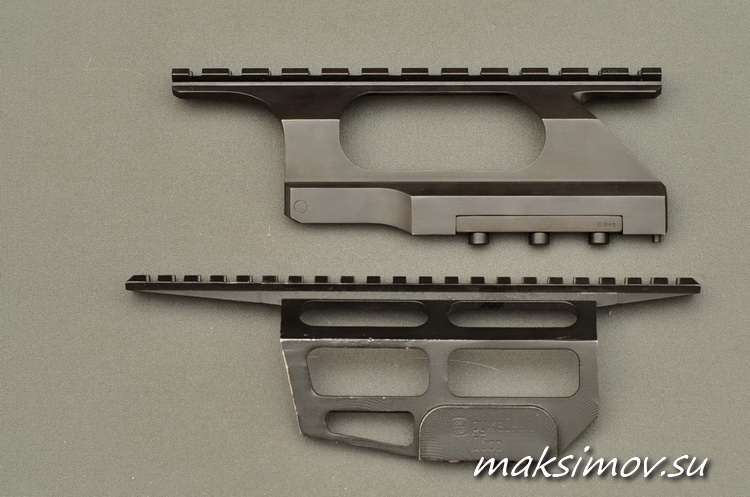

Сравнение кронштейна Рассолова с кронштейном производства "Оружейный Двор".
Даже визуальное сравнение показывает, что кронштейн Рассолова мощнее и тяжелее изделия от Оруж.Двора.

Точное взвешивание даёт следующие цифры:
"Оружейный Двор" - 346 граммов, "Рассолов" - 420 граммов (кронштейн с планкой стандартной 150-мм планкой легче на 40-45 г. (375-378г)).
Разница в 74 грамма не имеет никакого значения на стрельбище, но может быть значимой при длительных ходовых охотах.




Обратите внимание,
что основание кроштейна Рассолова верхней гранью
садится на "ласточкин хвост" ствольной коробки оружие по всей длине.

Помимо этого, кронштейн Рассолова цельнофрезерованный

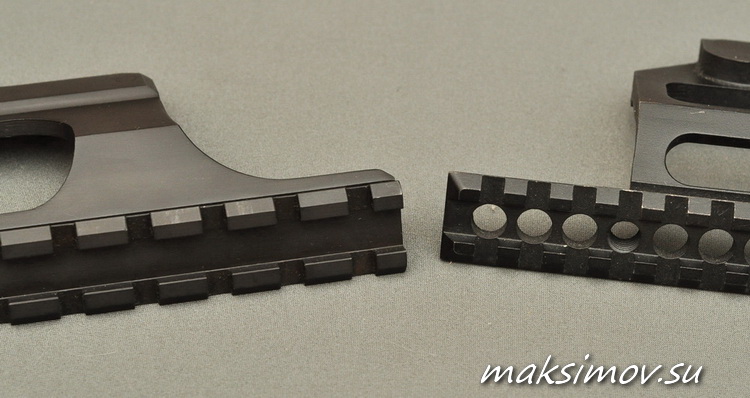

Различия в планках:
Рассолов применяет контур Пикатинни, Оруж. Двор - планку Вивера

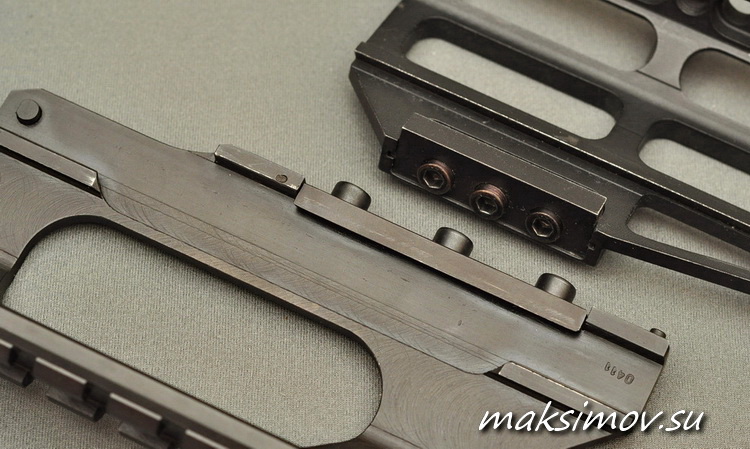

У изделия Рассолова
прижимной элемент существенно длиннее,
чем у кронштейна от "Оруж. Двора" (65 мм против 45 мм)

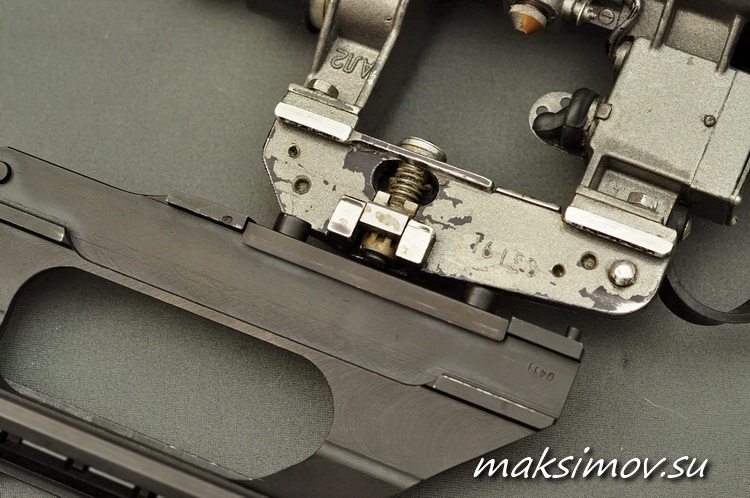

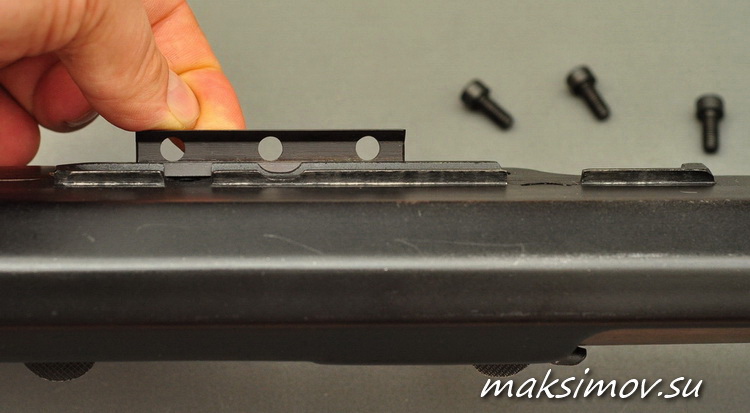

Сравнение размеров
прижимного элемента ПСО-1 и кронштейна Рассолова

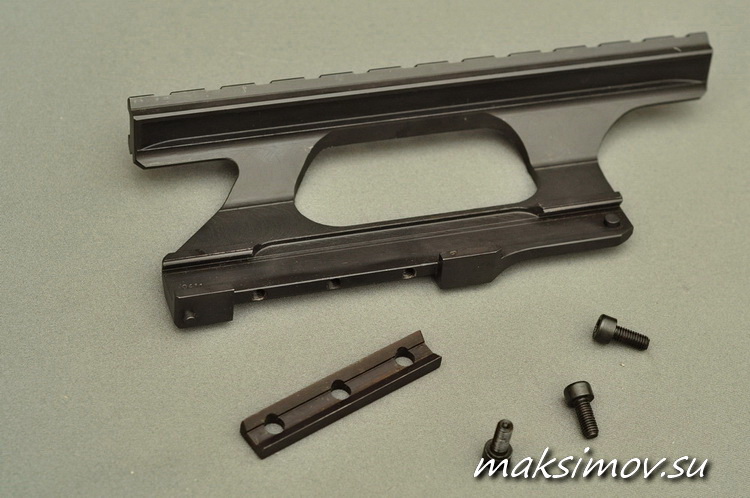

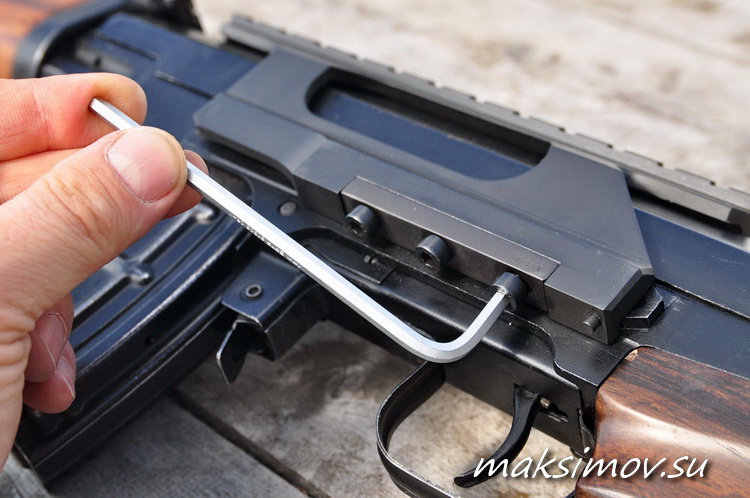

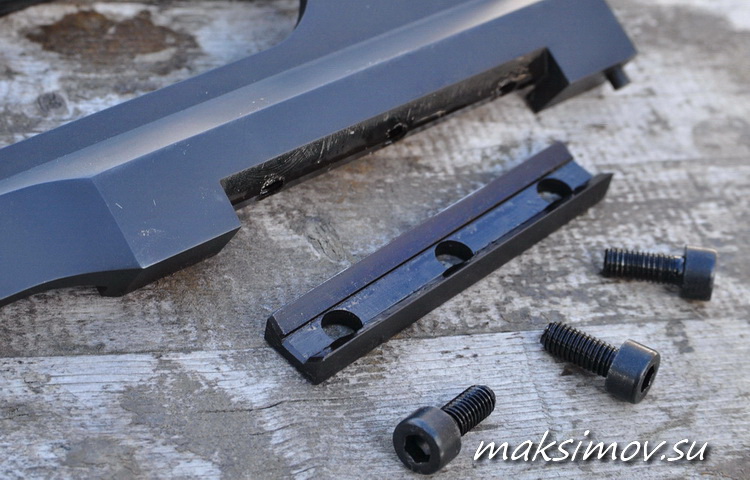

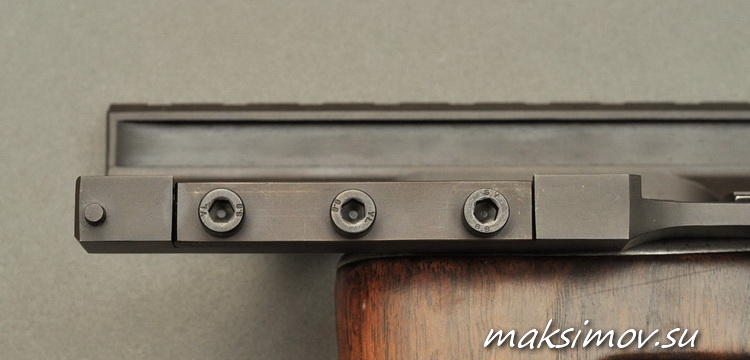

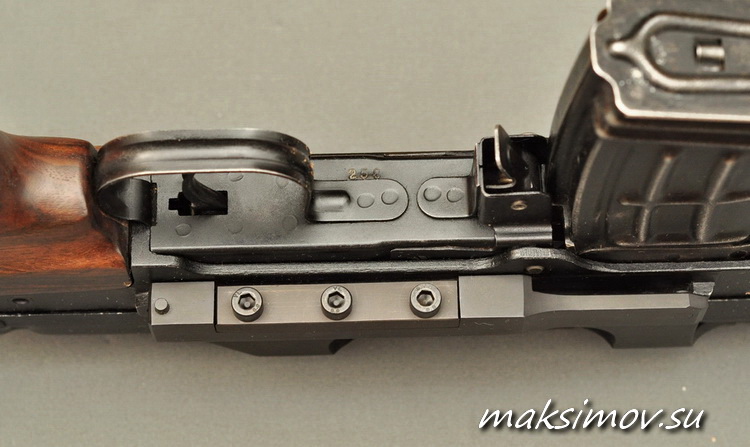

Прижимной элемент
крепится мощными болтами с головкой под шестигранный торцевой ключ,
что позволяет надёжно фиксировать изделие на оружии

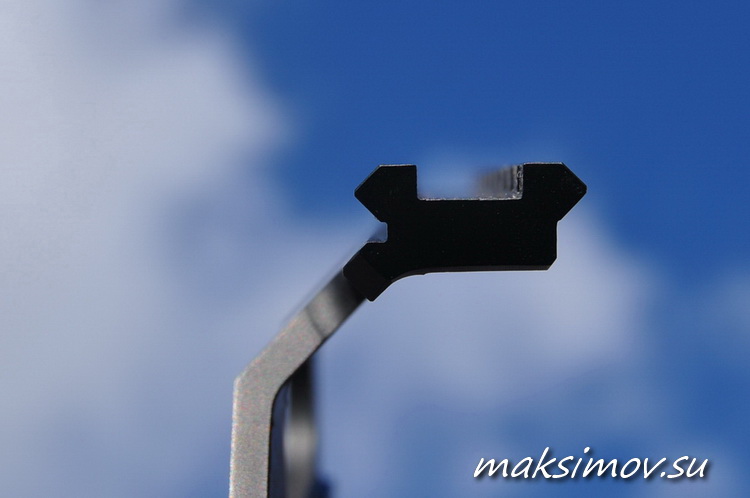

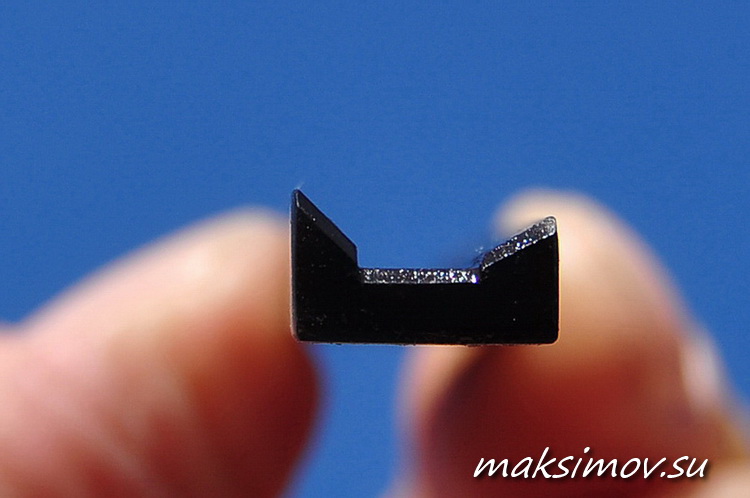

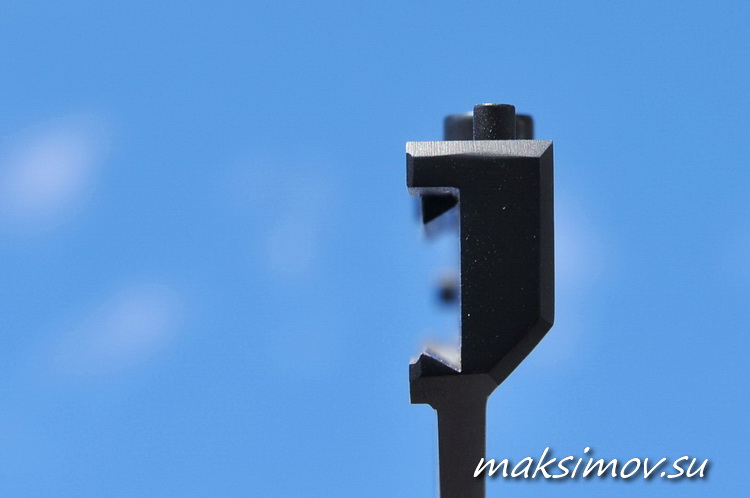

Сечение прижимного элемента
кронштейна Рассолова




Прижимной элемент
перекрывает все технологические выемки
в "ластохвосте" "Тигра"

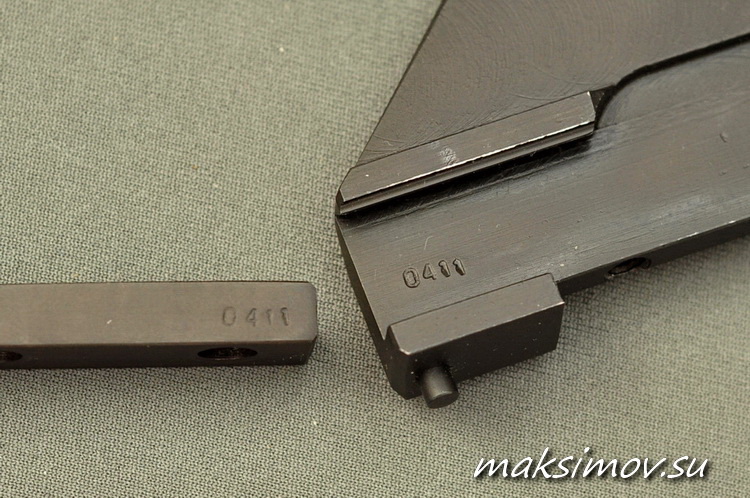

Технологические номера на частях кронштейна.
Набиваются в "белом" виде, перед оксидированием изделия.
Чтобы не перепутать.

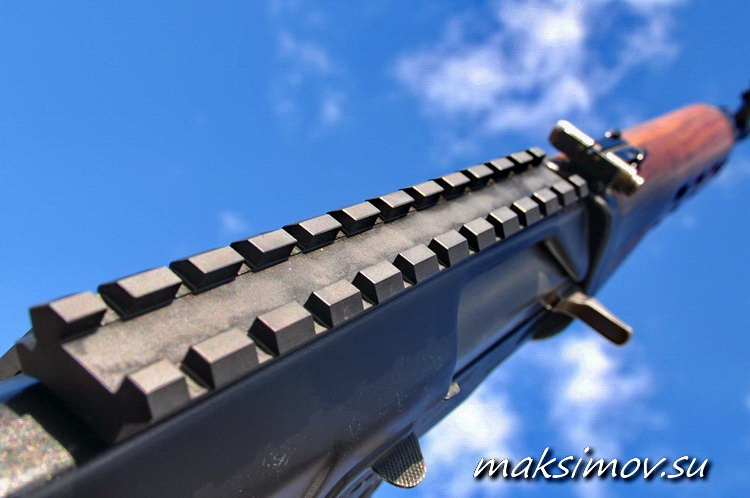

Планка Пикатинни кронштейна Рассолова
имеет компенсирующий (баллистический) наклон составляет 0,3/200 (путем настройки УСПО. Точность настройки 0,01).

Это что-то около 5.5 МОА, что заметно облегчает жизнь при стрельбе на дистанции свыше 300 м
с внесением поправок маховиками прицела (особенно при дюймовой трубе прицела).

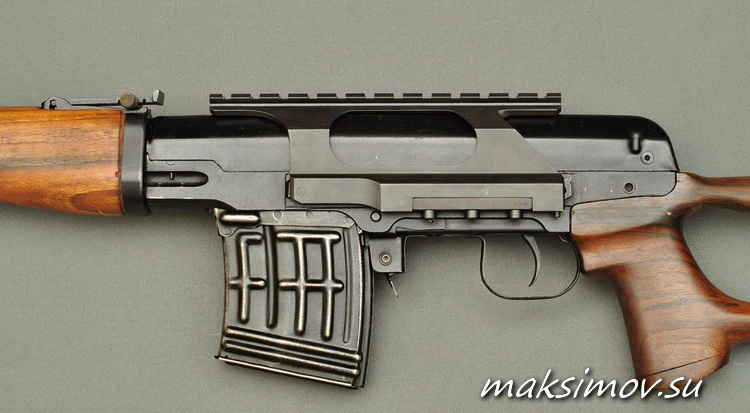

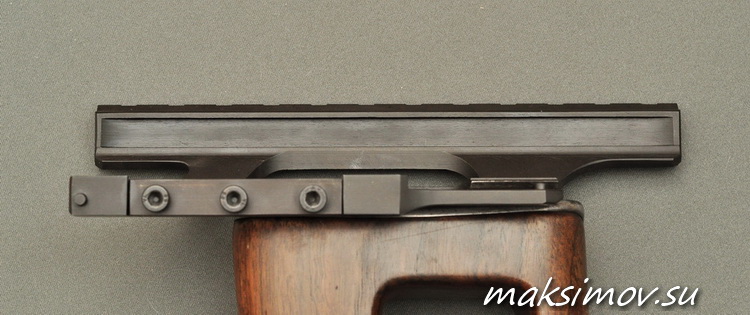

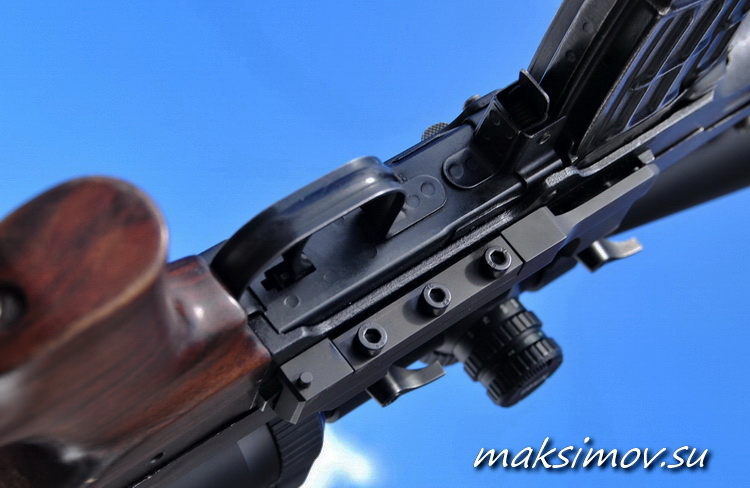

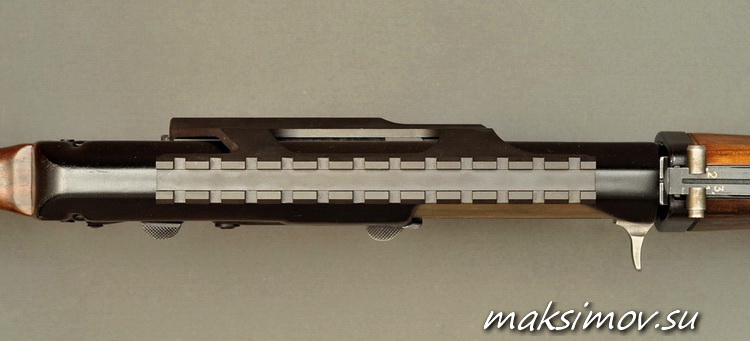

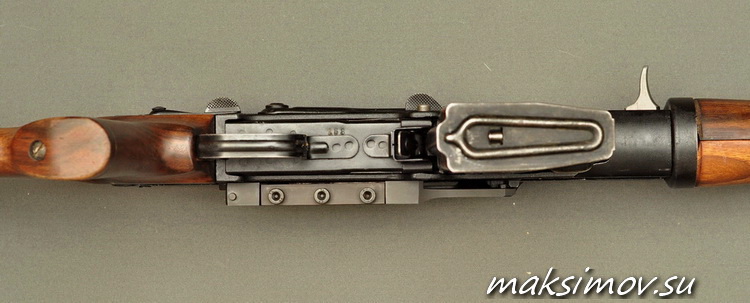

Кронштейн на оружии.
Вид снизу.

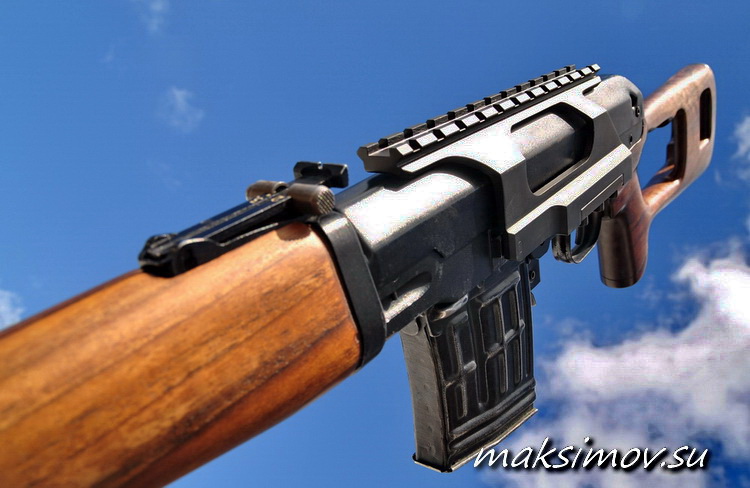

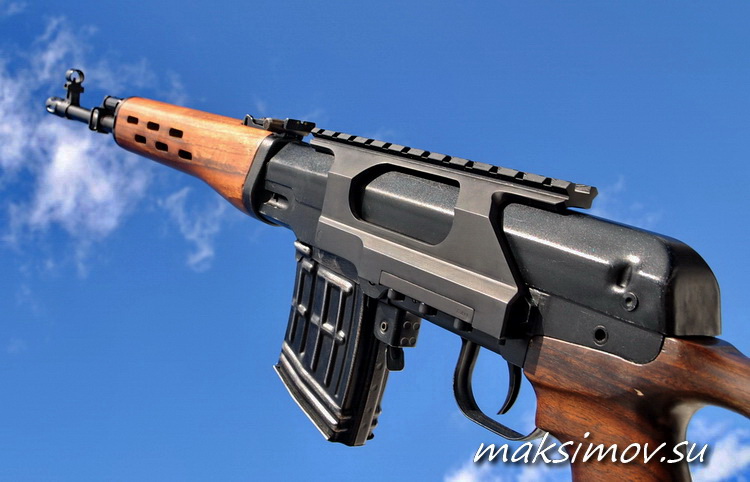

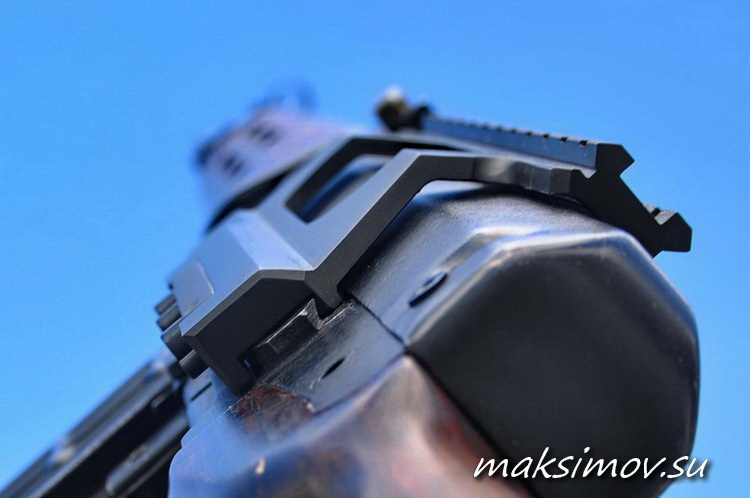

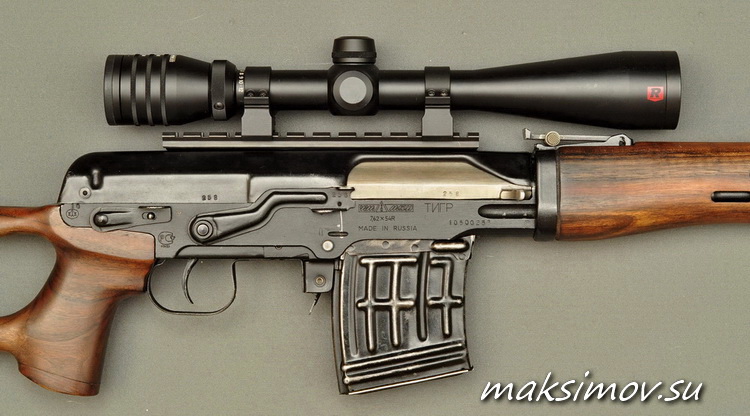

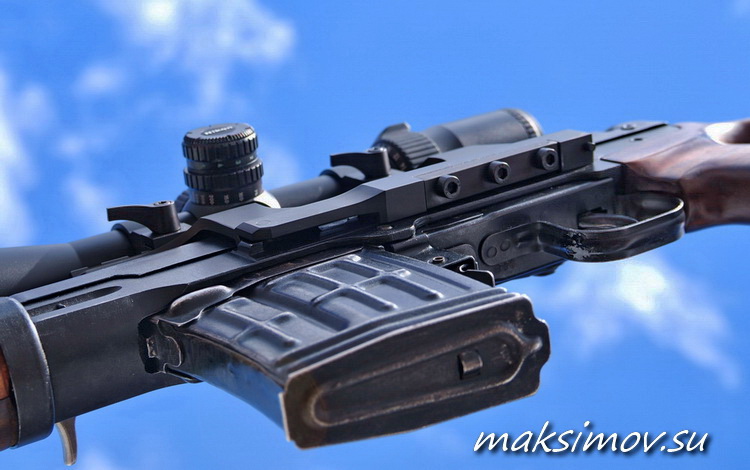

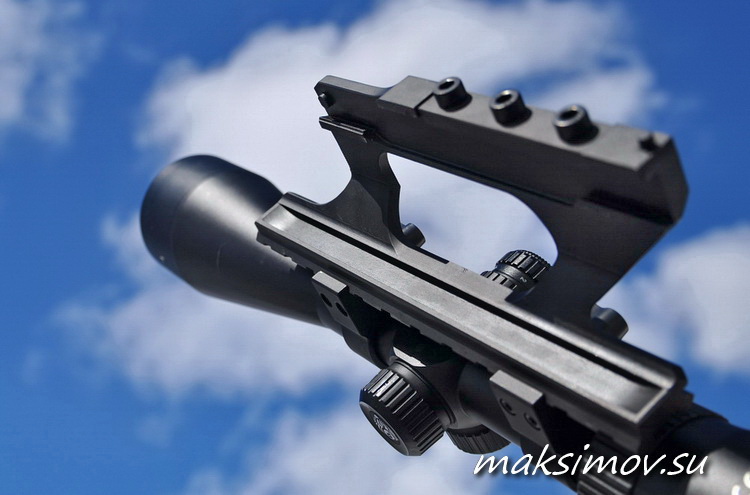

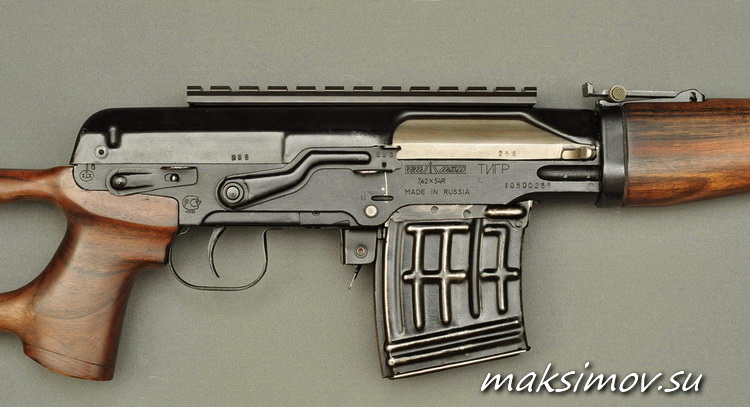

Различные ракурсы
установленного кронштейна

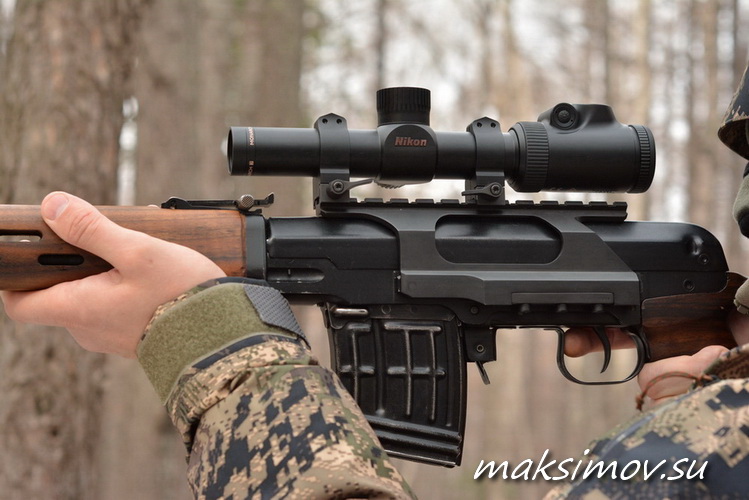

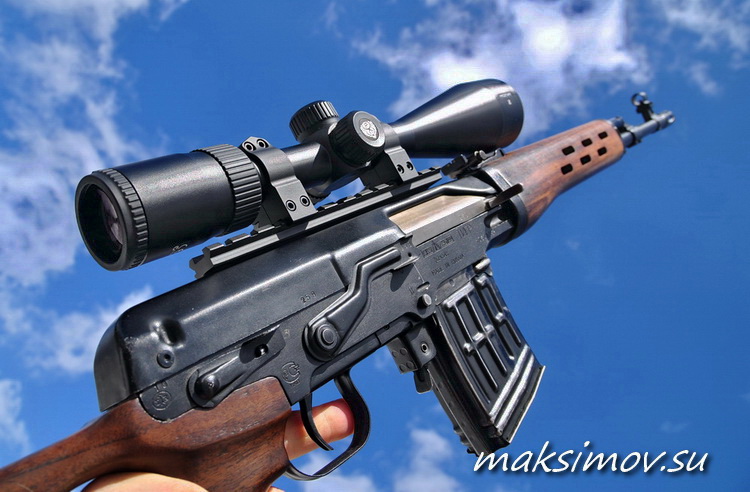

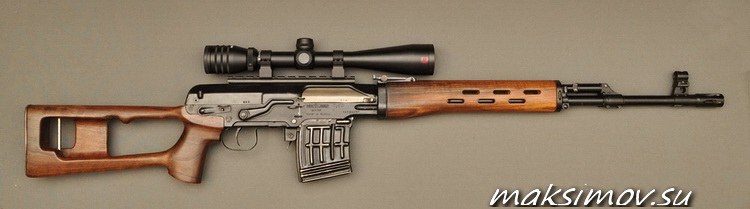

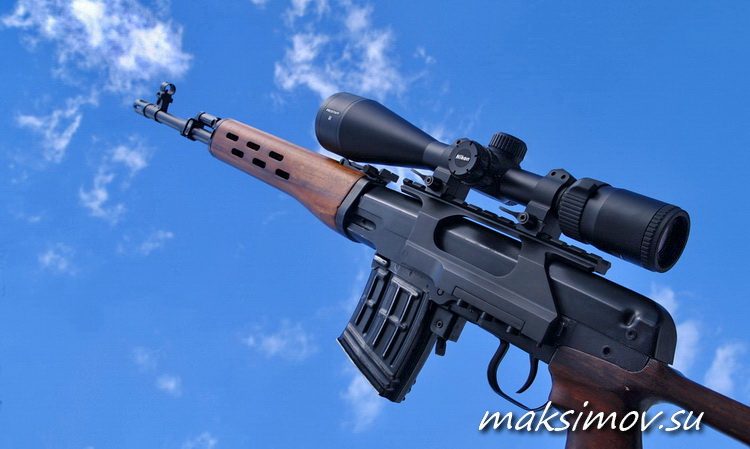

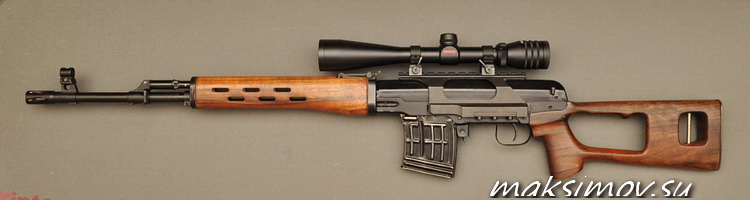

Общий вид короткого "Тигра"
с оптическим прицелом на кронштейне Рассолова
и средних по высоте кольцах Warne













Метких вам выстрелов!
