Проблема установки оптического или коллиматорного прицел на карабин СКС по-прежнему остаётся одной из самых острых.
Так уж сложилось исторически, что СКС и по сей день является одним из самых распространённых и популярных карабинов среди российских охотников.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС
И тому есть объективные причины, которые не всегда объясняются сугубо экономическими факторами вроде «от бедности» и т.д. СКС любим и уважаем не только за скорострельность, дешевизну и доступность патронов.
Это действительно хорошее охотничье оружие для охоты на среднего зверя, которое ещё длительное время будет находиться в пользовании охотников и просто стрелков, причём - не только в России.
Но это лирика, поэтому давайте перейдём к теме данного материала – к надёжному решению проблемы установки оптики на СКС в случае отсутствия какого-либо бокового крепления для кронштейна.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС
На осень 2015 года практически полностью решена проблема качественных кронштейнов отечественного производства для карабина «Тигр» (СВД), «Вепрь» и «Сайга» (АКМ).
Разработаны и серийно выпускаются различные модели кронштейнов, устанавливаемых вместо прицельной планки на карабины типа АК.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС
Для СКС и поныне мало что предлагается дельного. Поэтому в этой статье я хочу подробно рассказать про один из лучших (а может быть и лучший) вариантов кронштейнов для CКC, разработанный Владимиром Рассоловым, автором «того самого» кронштейна Рассолова на СВД-«Тигр».
Установка этого изделия может быть связана с определёнными нюансами, поэтому ниже будет много фотографий и разъяснений.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС

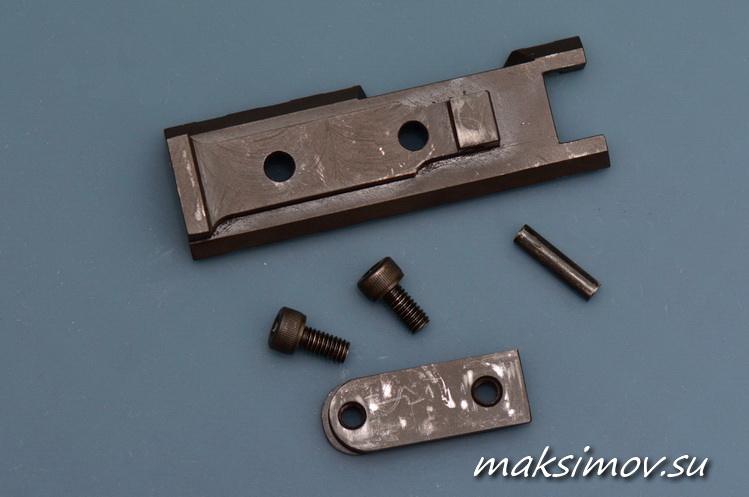

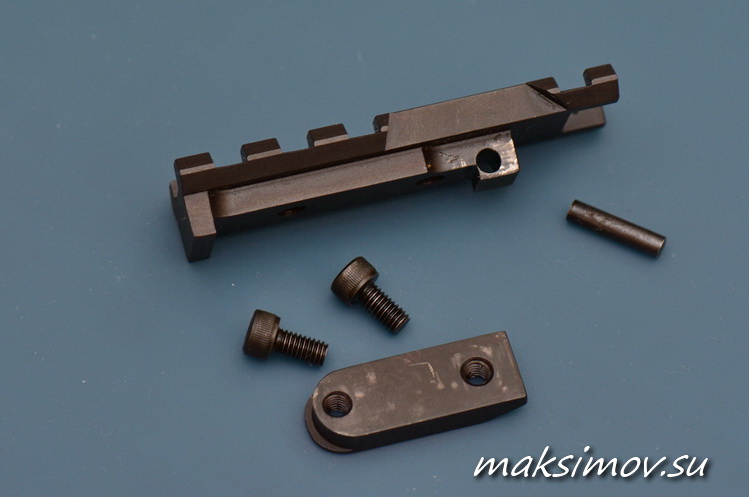

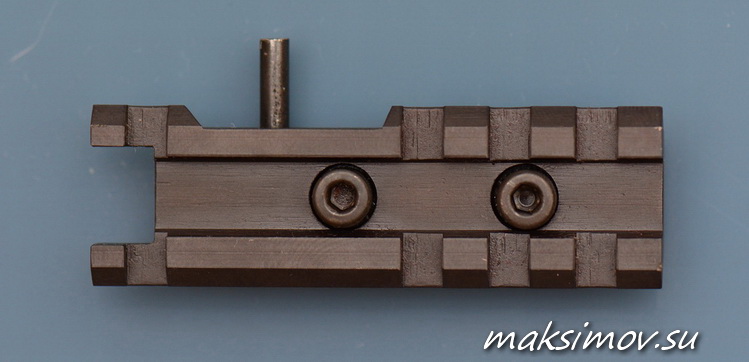

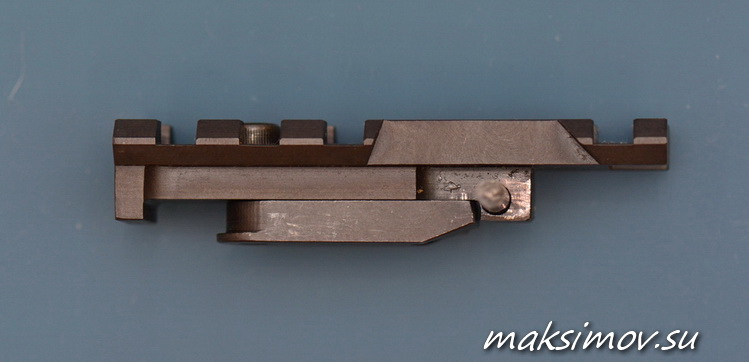

Итак, кронштейн Рассолова для карабина СКС. Это цельнофрезерованное изделие, выполненное из броневой стали (бронесплав) и состоящее из нескольких элементов:
- сам кронштейн с планкой вивер (всего 3 рабочих слота для установки лёгких коллиматоров с одним зажимом);
- вкладыш в колодку секторного прицела карабина;
- поперечный штифт;ъ
- 2 термоупрочнённых винта с резьбой М4.
под коллиматорный прицел на СКС
Все элементы изделия также термообработаны и защищены от коррозии оксидной плёнкой чёрного цвета. Общая кронштейна длина всего 66 мм. К сожалению, в спешке я не успел его взвесить, но масса изделия несущественна, навскидку – около 60-70 граммов.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС

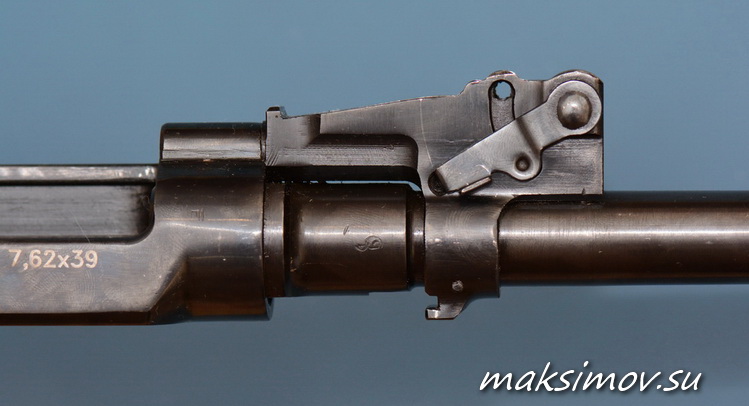

Для установки кронштейна необходимо демонтировать штатную прицельную планку карабина. Я это делаю просто – через тонкий деревянный брусок бью молотком по передней части планки (предварительно установленной на дистанцию 400 м) в районе цапф.
Направление удара – одновременно вниз и в сторону затвора. Карабин надо установить в какой-либо надёжный держатель, а можно отделить железо от дерева и всё делать на деревянном бруске или доске. Сильно бить не надо, планка отделяется легко и просто.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС

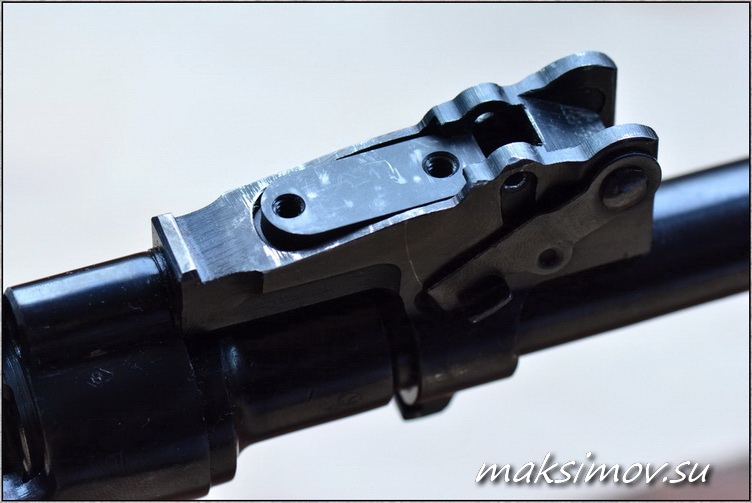

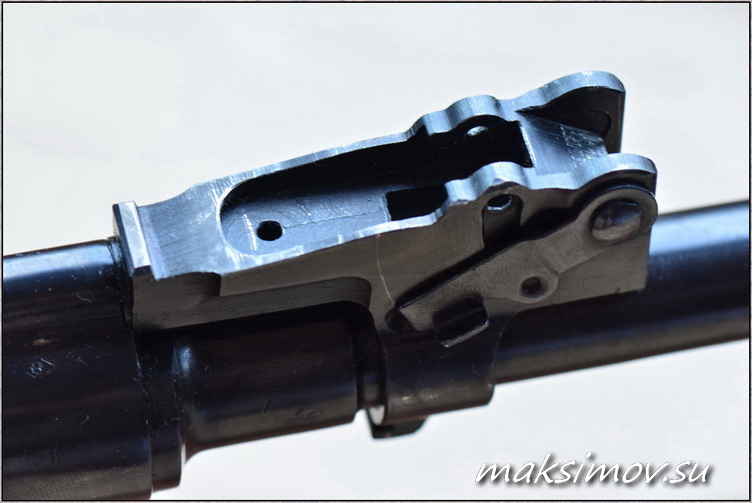

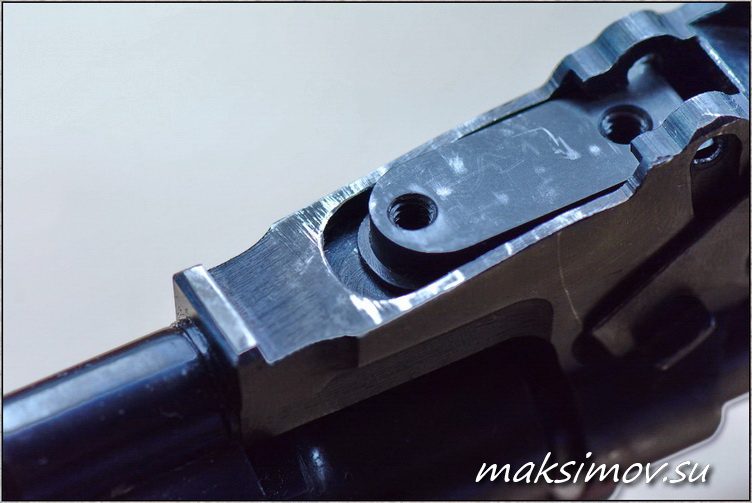

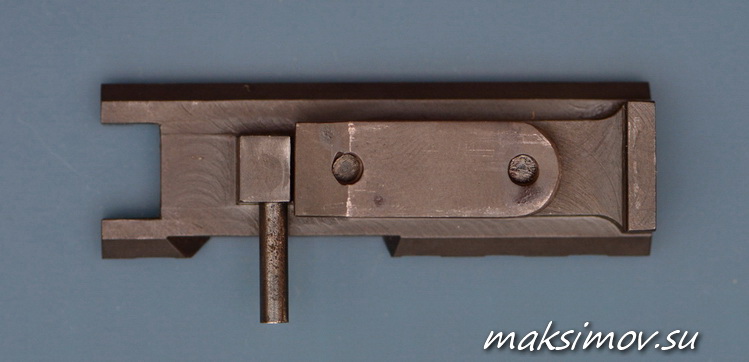

После демонтажа прицельной планки надо вытащить её пружину. После чего вставляем вкладыш кронштейна, заводя его нижний выступ в фиксирующую щель колодки (см. фото).
Сам кронштейн устанавливается на своё место ударами киянки (или молотка через брусок). Если не идёт – нужно снять по примерно 0,05-0,1 мм металла с одной стороны.
под коллиматорный прицел на СКС
Иногда кронштейн садится без какой-либо подгонки вообще, но, с учётом приличного разброса допусков СКС разных заводов и лет выпуска Рассолов делает небольшой припуск в контактных местах для качественной подгонки.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС

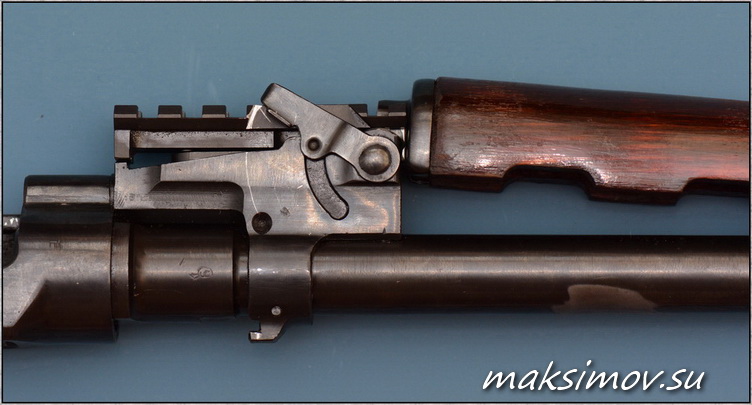

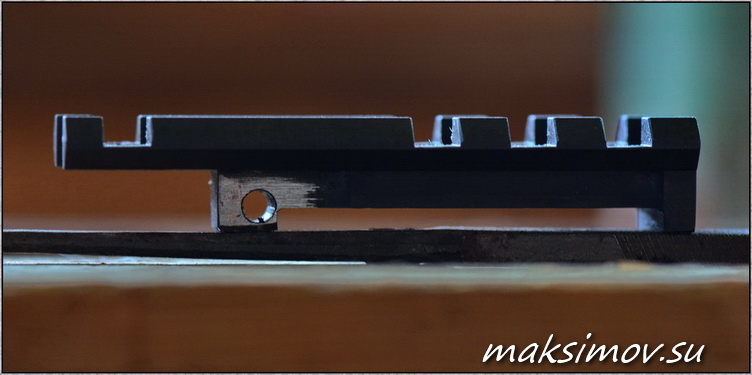

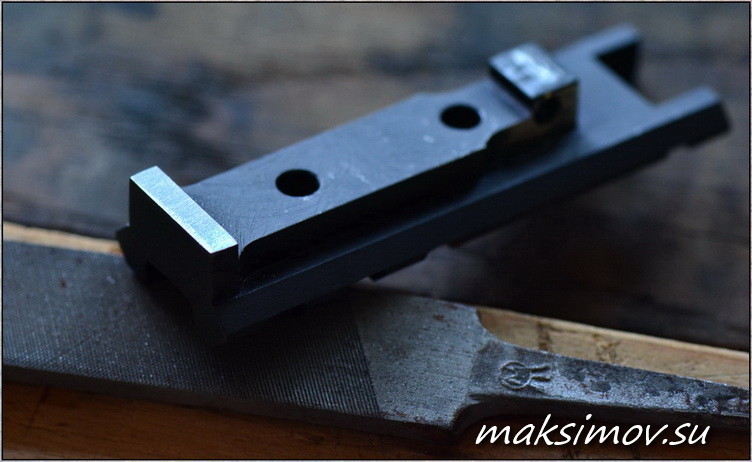

Как только кронштейн установлен, смотрим на его параллельность оси канала ствола. Задняя «бобышка» кронштейна сделана с припуском в 0,2 мм. Её можно не трогать и оставить кронштейн с небольшим наклоном вперёд, а можно убрать лишнее.

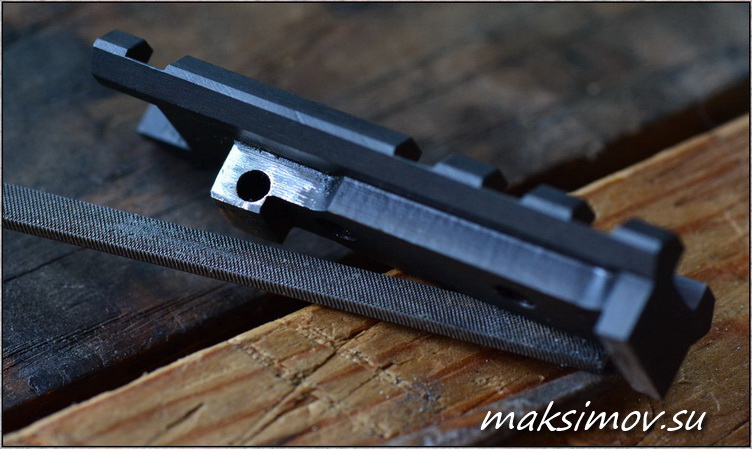

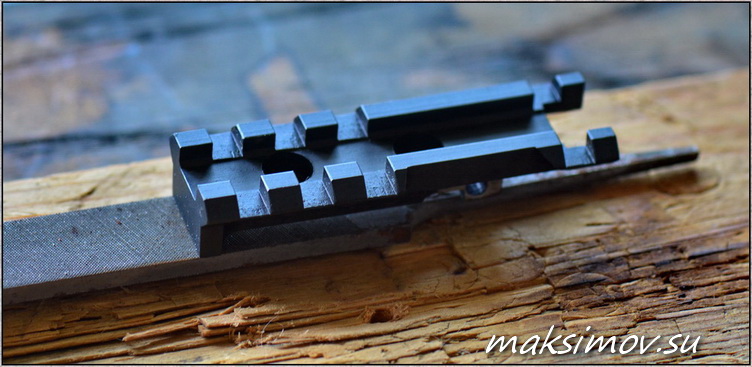

Удобнее всего это сделать на плоском бархатном напильнике, что обеспечит отсутствие завалов. Я немного перестарался с этим делом (для обеспечения наглядности фотографий), придётся подложить тонкую Г-образную пластинку, но это мелочи.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС,
установка на оружие
Далее, как притёрли сам крон к колодке секторного прицела карабина, надо его заштифтовать. В комплекте к кронштейну прилагается штифт из калёной стали.

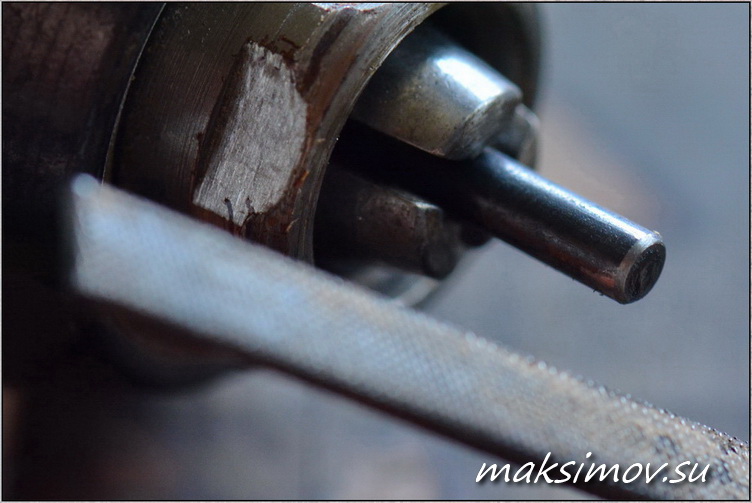

В моём случае пришлось снять фаску с одной стороны штифта. «На коленке» это удобнее делать надфилем, соорудив из обычной дрели подобие токарного станка.
Кронштейн В. Рассолова
под коллиматорный прицел
на СКС

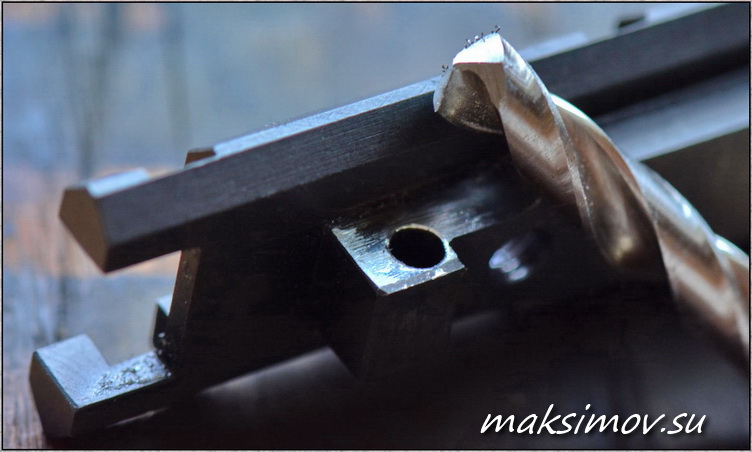

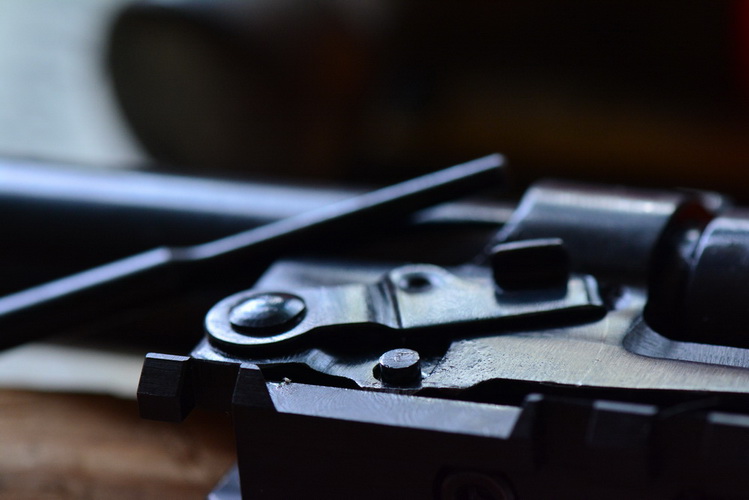

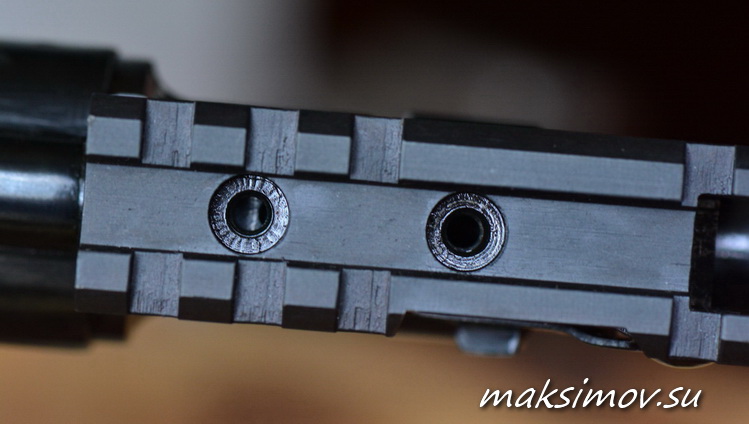

Тут же, при необходимости (я счёл это желательным), острым 8-10 мм сверлом по металлу вручную снимаем фаску с отверстия в кронштейне (см. фото).
После чего штифт через выколотку или другой пробойник забивается молотком. Потом закручиваем винты, которые намертво фиксируют изделие на вашем карабине.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС

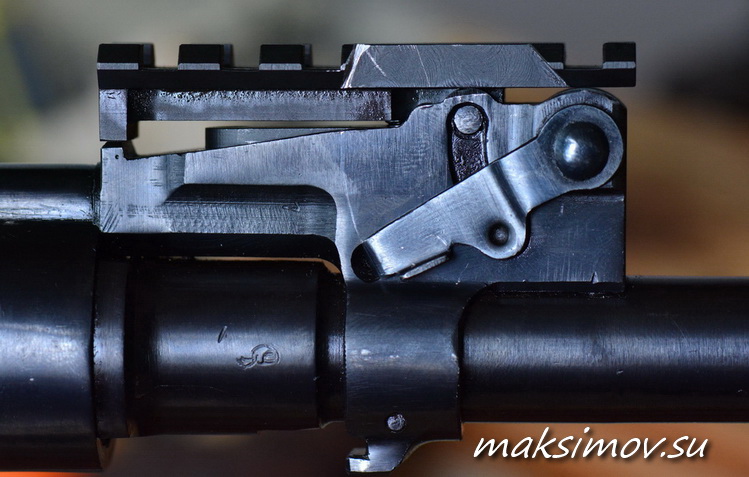

Обратите внимание на длину винтов, что бы они (во вкрученном состоянии) не мешали движению толкателя газоотводной системы. У меня так и получилось, что стало причиной ненужных переживаний.
В дальнейшем я планирую укоротить кронштейн с его передней части, «неработающей» в случае использования компактных прицелов.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС

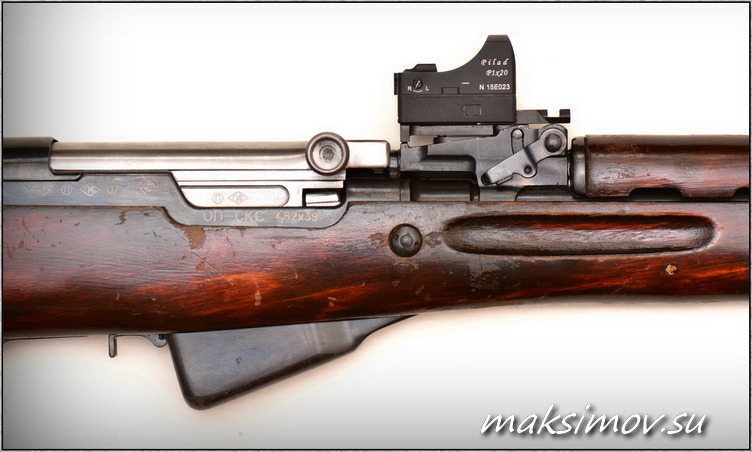

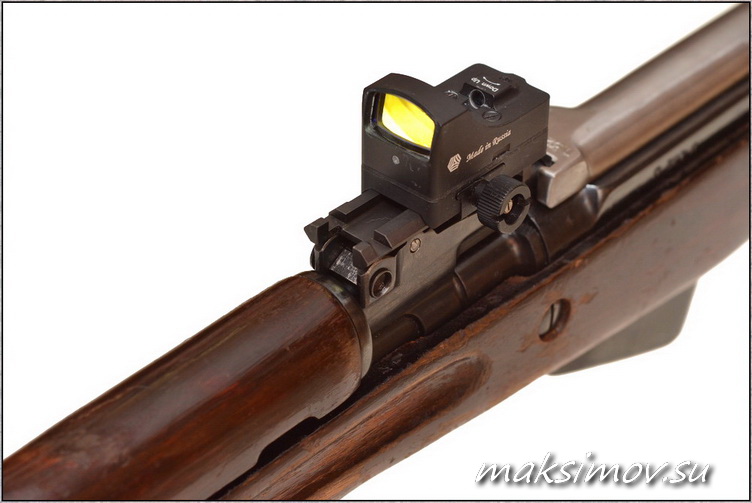

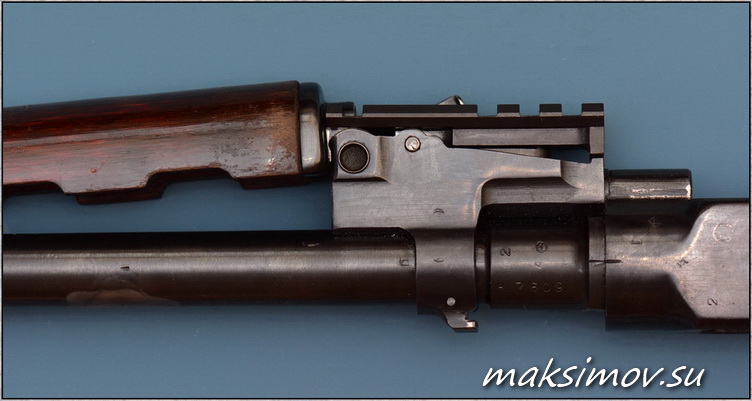

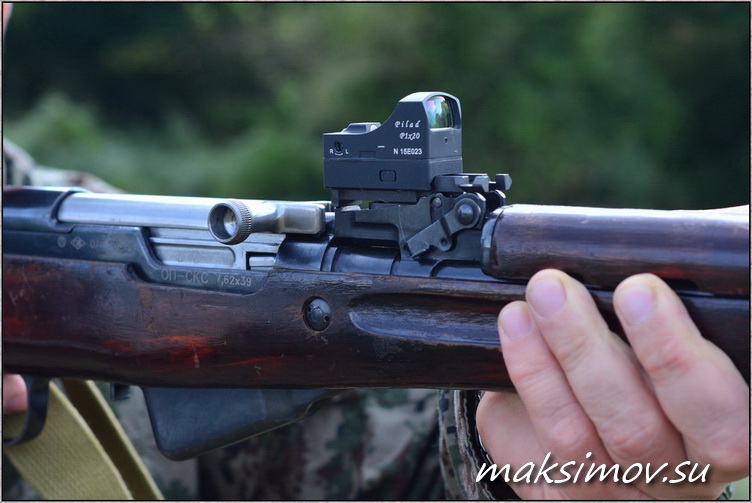

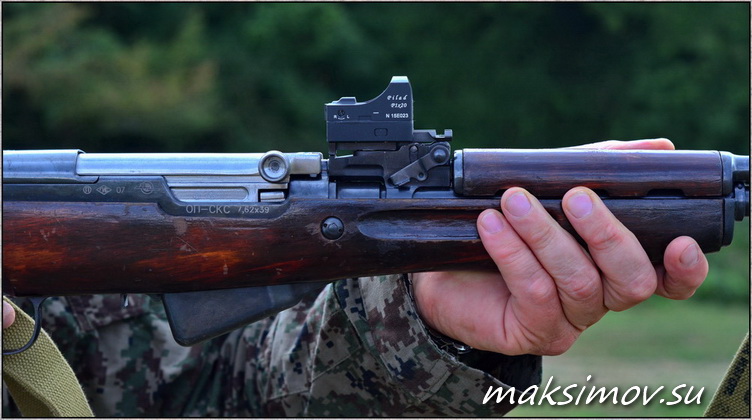

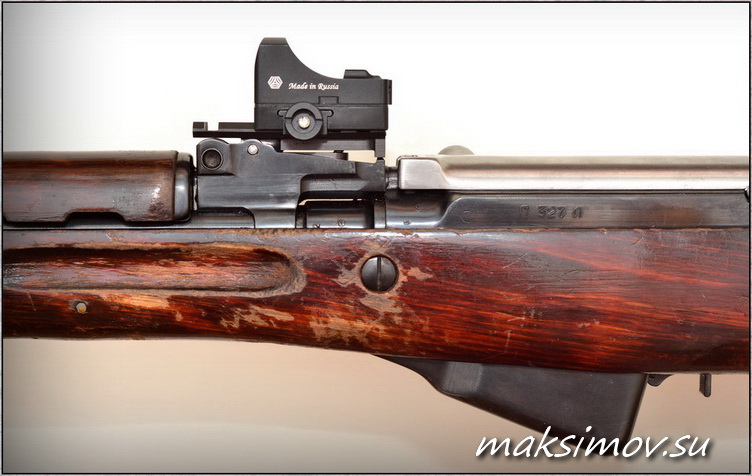

Всё, кронштейн установлен. Через открытый прицел теперь стрелять не получится, но мы кронштейн ставили с определённой целью. Поэтому ставим коллиматор и наслаждаемся стрельбой из любимого карабина.
Кронштейн не мешает разборке-сборке оружия, не утяжеляет оружие, не оказывает негативного влияния на баланс и развесовку (субъективно, по крайней мере), имеет великолепное качество изготовления и приемлемую стоимость.
Кронштейн В. Рассолова
под коллиматорный прицел на СКС
К сожалению, мастер не имеет возможности делать такие кронштейны в больших количествах (а сейчас временно не делает их совсем), так что это почти эксклюзив.
И ещё – если всё-таки Рассолов примет у Вас заказ на это изделие, обязательно оговорите тип прицела, предполагаемого к установке.
Кронштейн В. Рассолова
под коллиматорный прицел
на СКС
Метких вам выстрелов!
