Оптические прицелы малой кратности широко распространены в спецподразделениях армий развитых государств, а также в среде практических стрелков и любителей так называемой «тактической» стрельбы.
Серийный призматический прицел
BREVIS 2,5х24L
производства ВОМЗ
Применяются как панкратические и дискретные приборы, так и прицелы с фиксированным увеличением.
В России такую оптику, предназначенную для установки на стрелковое оружие, выпускают предприятия НПЗ и «Дедал-НВ».
Видеоролик
про прицел Brevis 2,5х24
Второй видеоролик,
покруче
Стрельба стоя с рук из ВПО-136
с прицелом BREVIS 2,5х24.
Карабин укомплектован кронштейном НПЗ,
10-местным магазином PUFGUN
и ДТК конструкции Руслана Родионова
Несмотря на это, назрела необходимость в новой линейке приборов, которые, при наличии желаемых стрелками эксплуатационных характеристик, имели бы доступную цену.
В силу сложившихся обстоятельств, такой прицел именно сейчас мог сделать только Вологодский оптико-механический завод. И такой прицел появился, получив имя Brevis (с лат. – короткий).
Стрельба стоя с рук
из ВПО-136
с прицелом BREVIS 2,5х24
С первого же анонса в сети Интернет этот прибор вызвал повышенный интерес российских стрелков. На момент печати этого номера журнала «МР» в природе существовало всего три экземпляра «Бревиса».
Один из них в эксклюзивном порядке мне удалось протестировать. Встречайте - призматический прицел Бревис 2,5х24.

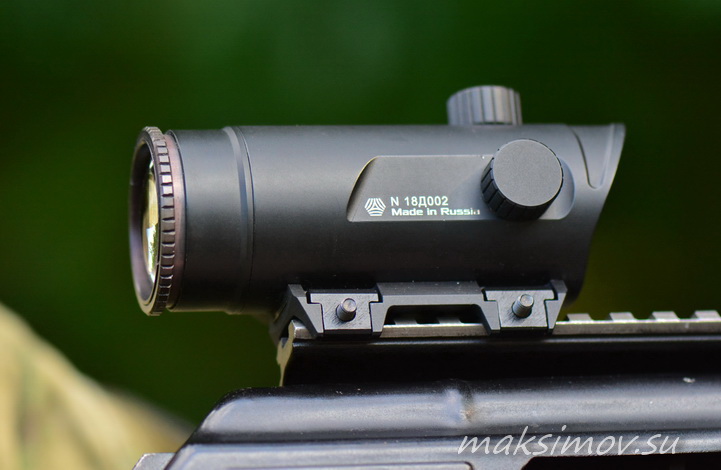

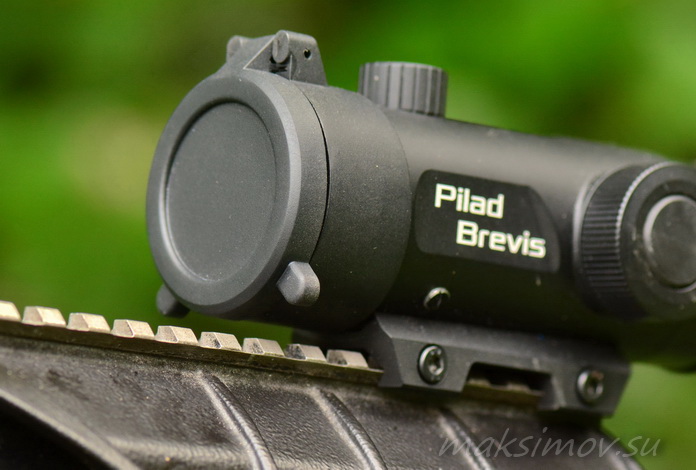

Прицел BREVIS 2,5х24
Защитная крышка объектива
расположена на бленде
Прицел BREVIS 2,5х24.
История разработки
В 2016 году я посетил Вологодский оптико-механический завод. В рамках мероприятий по изучению производства состоялась встреча с Главным конструктором АО «ВОМЗ».
При разговоре с ним и специалистами завода были затронуты вопросы состояния рынка спортивно-охотничьих оптических прицелов и новые требования, предъявляемые российскими стрелками к современной оптике.

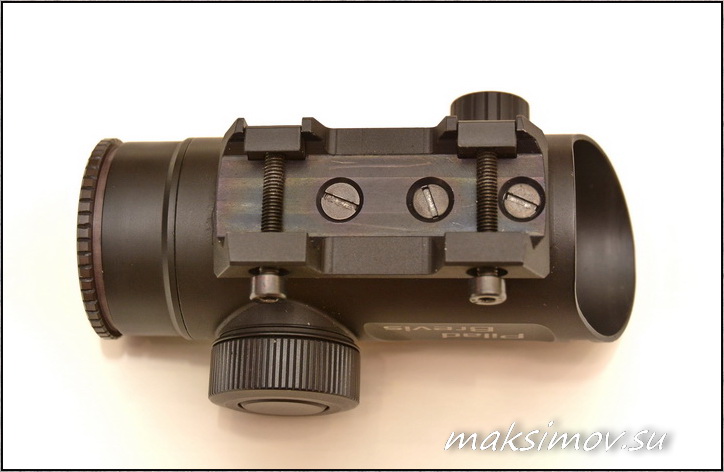

Опытный прицел BREVIS 2,5х24,
вид снизу
В обсуждении особое место занял «прицел малой кратности с баллистическими сетками 2,5х или 3х», как мы тогда его называли. Предполагалось, что прицел будет лёгким и компактным. Это могло быть достигнуто применением призменной оборачивающей системы.
Прибор должен был иметь большое поле зрения, во всех отношениях хорошее изображение, подсветку, баллистическую сетку и выбор её вариантов, внутренние механизмы выверки и быстросъёмное крепление на планку «пикатинни».
Прижимные элементы
кронштейна прицела
BREVIS 2,5х24 №2
Целью проекта было расширение номенклатуры прицелов АО «ВОМЗ» и закрепление продукции завода в нише компактных прицелов для самозарядного оружия под промежуточный патрон.
На перспективу планировалась разработка целой линейки прицелов различной кратности с призменной оборачивающей системой.
BREVIS 2,5х24.
Защитные крышки механизмов
внесения поправок сняты
Крупные государственные предприятия отличаются инертностью. ВОМЗ здесь не исключение. Поэтому работа над прицелом закипела только в начале 2017 года.
Концепция будущего «призматика» была понятной, но конструкторам требовалось внимательно изучить опыт других производителей, а также собрать и проанализировать данные по соответствующему сегменту рынка.
Разработчиком «Бревиса» были изучены прицелы Kahles K4i Circle Dot, «Каштан» и «ПСО-1».
Здесь хочу заметить, что работу над призматическим прицелом ВОМЗ начал отнюдь не с нуля. Ещё в 1990-х гг. завод активно работал над зрительными трубами с призмами Пехана, а совсем недавно – над прицелом с изменяемой кратностью 1-4х, который пока ещё неизвестен широкой публике.

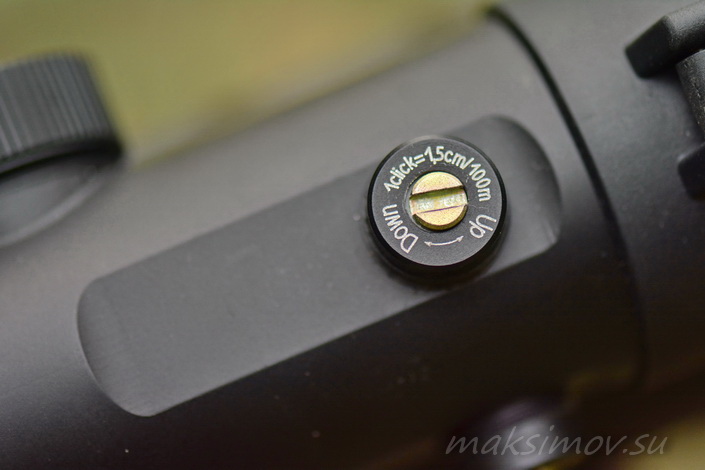

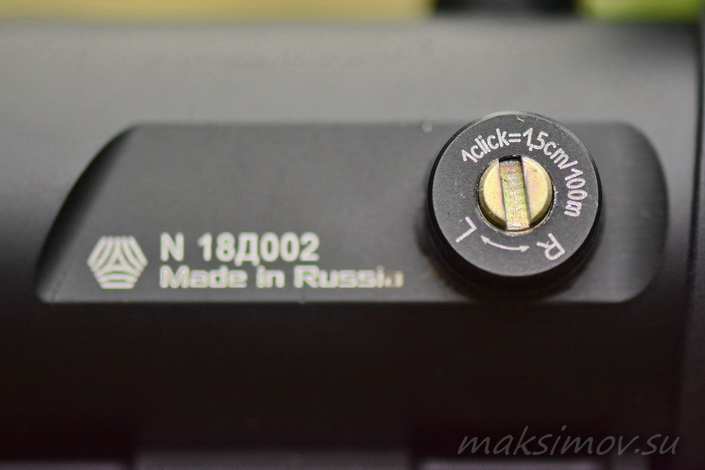

BREVIS 2,5х24.
Торцы винтов
механизмов внесения поправок
Когда конструкция и технология изготовления «Бревиса» в целом были отработаны, было принято решение сделать опытные образцы (обычно на ВОМЗе опытные приборы собираются в количестве 3 штук), а запускать серию после проведения натурных испытаний.
В сентябре 2018 года я получил на тестирование экземпляр «Бревиса», который был мною отстрелян на различном огнестрельном оружии. По результатам тестирования новинки был подготовлен список замечаний и предложений.
BREVIS 2,5х24 №002.
Батарейный отсек со снятой крышкой,
применяемый элемент питания –
распространённая «таблетка» CR2032
Этот документ я отправил начальнику конструкторского бюро Гражданского приборостроения ВОМЗа Валентине Рогулиной, которая непосредственно занималась разработкой прицела.

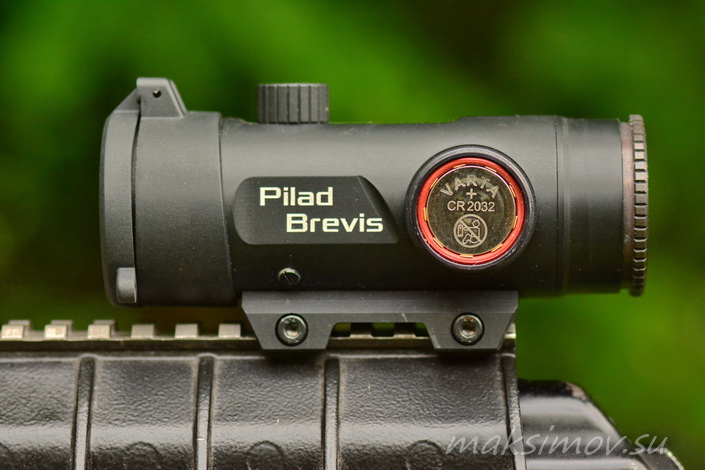

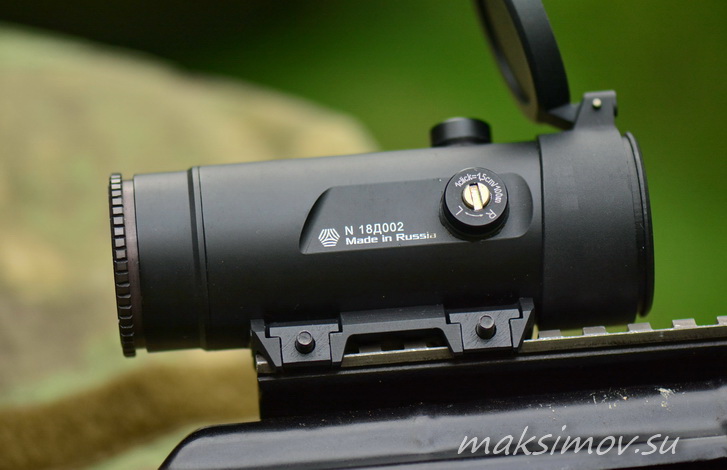

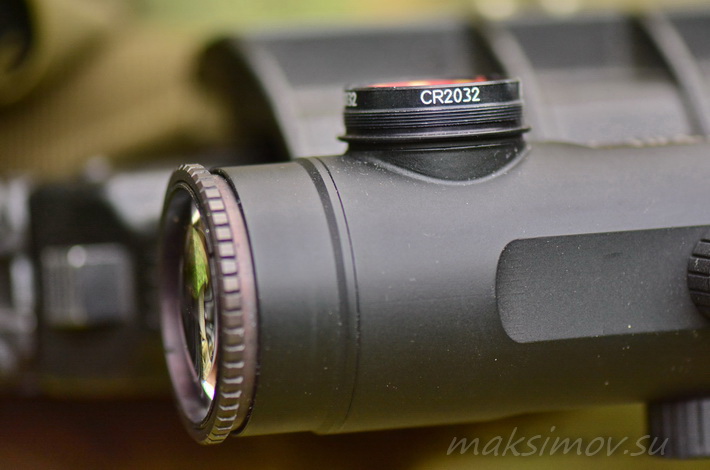

Прицел BREVIS 2,5х24, вид слева.
Крышка батарейного отсека снята,
хорошо видна резиновая прокладка
Конструкция прицела
Brevis 2,5х30
Корпус прицела изготовлен из алюминиевого сплава Д16Т. Для своей продукции ВОМЗ традиционно применяет отечественные материалы, включая оптическое стекло и полимеры.
Оптическая схема прицела представлена 24-мм объективом, двумя призмами, гравированной сеткой и окуляром.
Сетка расположена перед окуляром. Фокальная плоскость у прицела одна, т.к. применена призменная оборачивающая система Пехана.
Призмы для «Бревиса» отличаются очень высокой точностью изготовления (допуски жесточайшие, не более 1-2 угловых секунд).

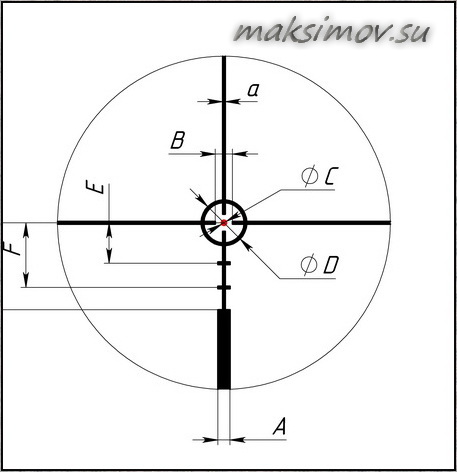

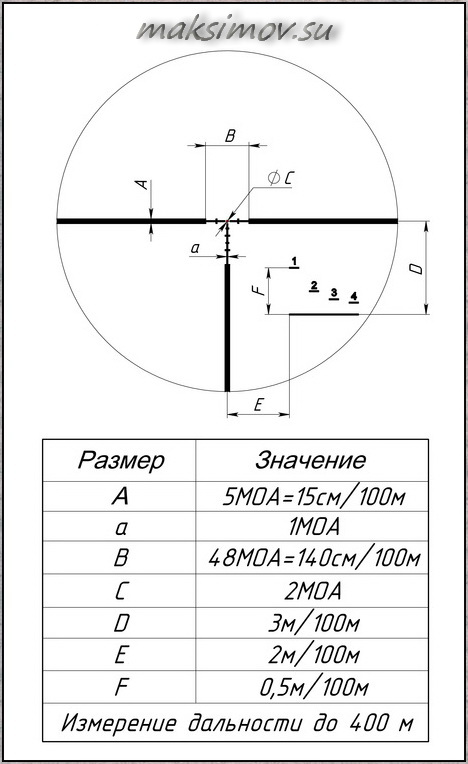

Один из вариантов
баллистической сетки
прицела BREVIS 2,5х24,
общий вид
Как и все призматики, новый вологодский прибор сложен в изготовлении и юстировке. Но для ВОМЗа это не проблема, т.к. заводом накоплен достаточно большой опыт работы с подобной оптикой.
Подсветка светодиодная, питание от «таблетки» типа CR2032. Серийные прицелы будет иметь газонаполненный, полностью герметичный корпус.
Прицел Бревис 2,5х24,
детализация
фрагментов сетки
Механизмы поправок представлены двумя винтами внутренней выверки. При введении поправок перемещается объектив, благодаря чему прицельная сетка всегда находится в центре.
Цена 1 щелчка – 1,5 см на 100 м. С конструкцией оптической схемы «Бревиса» связана одна история, наглядно показывающая самостоятельность разработок на отечественных ОМЗ, находящихся в структуре холдинга «Швабе».

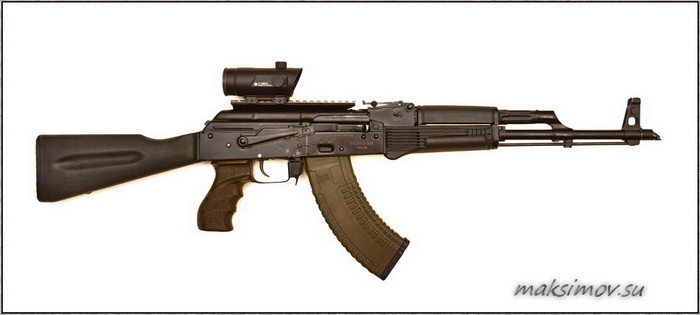

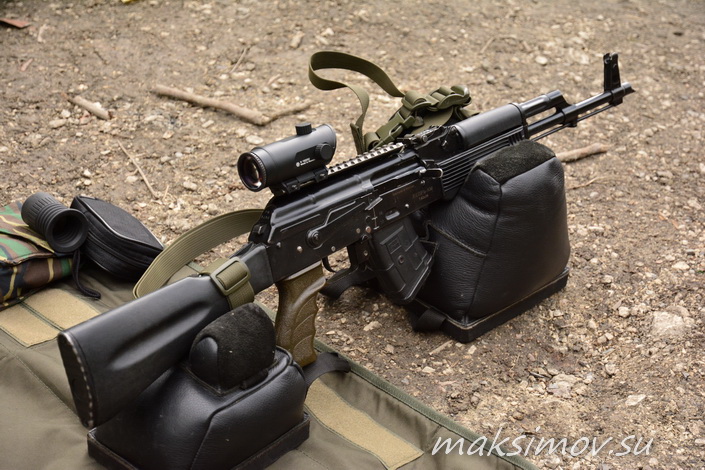

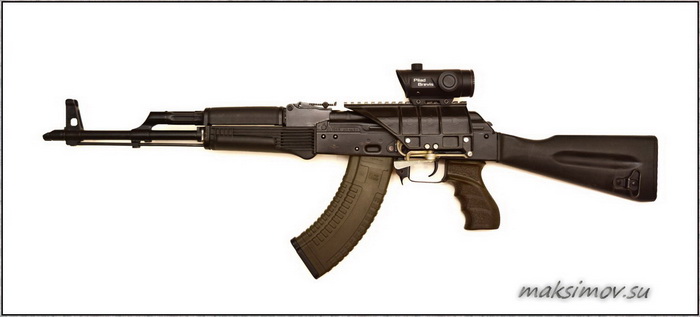

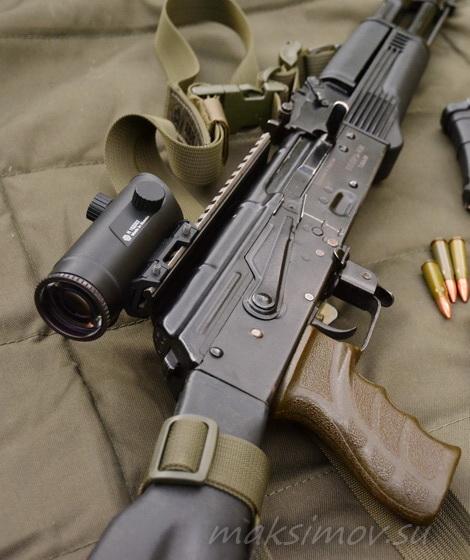

Прицел BREVIS 2,5х24
на карабине ВПО-136
Когда на ВОМЗе были закончены работы по проектированию этого прибора, конструкторы предположили, что перемещение объектива при введении поправок прицела является их оригинальным решением.
Схему хотели даже запатентовать. Но при изучении всей доступной информации по конструкции современных призматиков (в т.ч. моей статьи про прицел П1х20 «Ракурс») выяснилось, что этот принцип уже применён НПЗ, в том самом «Ракурсе».
Разработчики «Бревиса» особое внимание уделили сетке прицела. По опыту общения с охотниками на выставках конструкторы понимали, что сетка играет одну из ключевых ролей при выборе прицела, причём важным является всё: толщина линий, «разбивка» сетки и цена делений.
Были проанализированы и переработаны сетки различных прицелов АО «ВОМЗ».

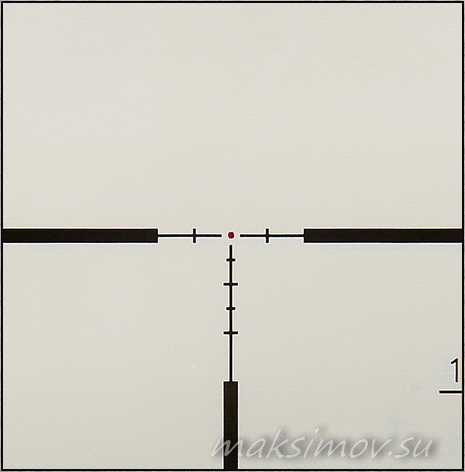

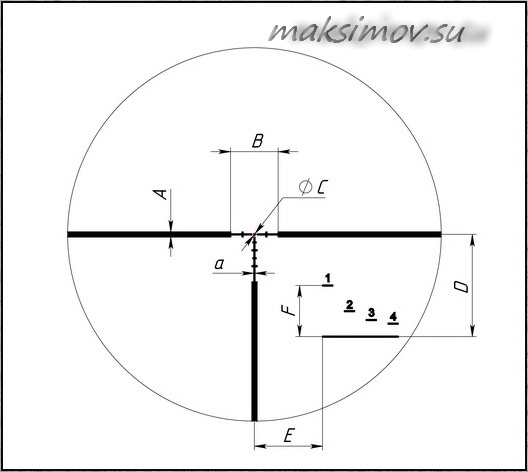

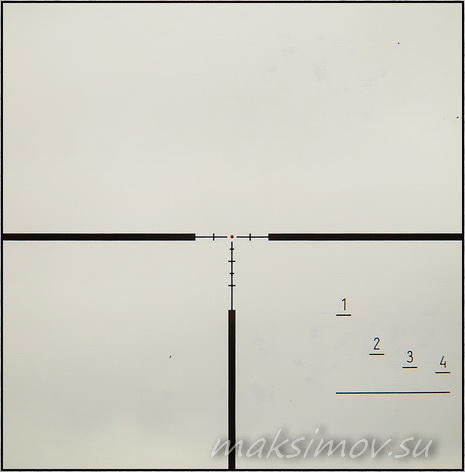

Один из вариантов
баллистической прицельной сетки
BREVIS 2,5х24
В «Бревисе» планируется применение полностью подсвеченных сеток, сеток с подсвеченной точкой, с дальномерной шкалой до 400 м (аналог Meopta 4В).
Подчеркну, что штрихи сеток в новых серийных прицелах будут нанесены в линейных величинах (в тысячных дистанции, mil, MRAD).

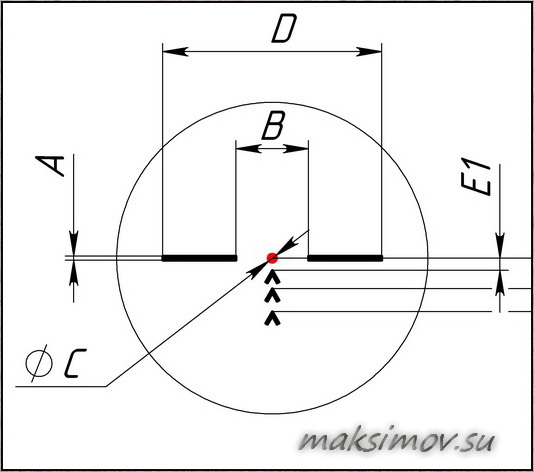

Ещё два варианта прицельных сеток
прицела BREVIS 2,5х24.
Одна сетка рассчитана
на баллистику патрона 7,62х39 мм
При изготовлении прицелов «Бревис» будут использоваться такие новые технологии и конструктивные решения как лазерная гравировка по стеклу (лазерная трёхмерная микрообработка сеток), несвойственное для других серийных прицелов ВОМЗ применение призм в качестве оборачивающей системы, а также кронштейн с выносом для комфортного прицеливания (в серийных прицелах).
Опытные образцы модели «Бревис» имеют некоторые отличия от расчётных параметров. К примеру, поле зрения получилось на 0,5 градусов меньше, а диоптрийная подстройка окуляра – на 1 дптр больше.
Размер «клика» с 0,5 МОА «вырос» до 0,58 МОА, а запас выверки уменьшился. А вот с разрешением «картинки» всё вышло как нельзя лучше – этот параметр в «живом» приборе оказался примерно в 1,5 раза лучше расчётного.

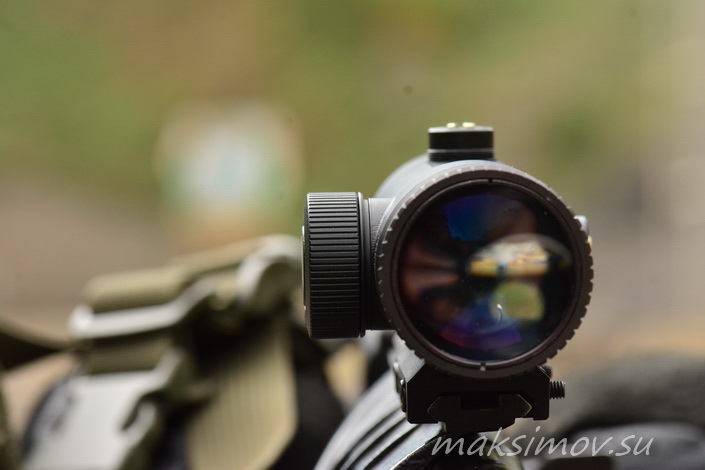

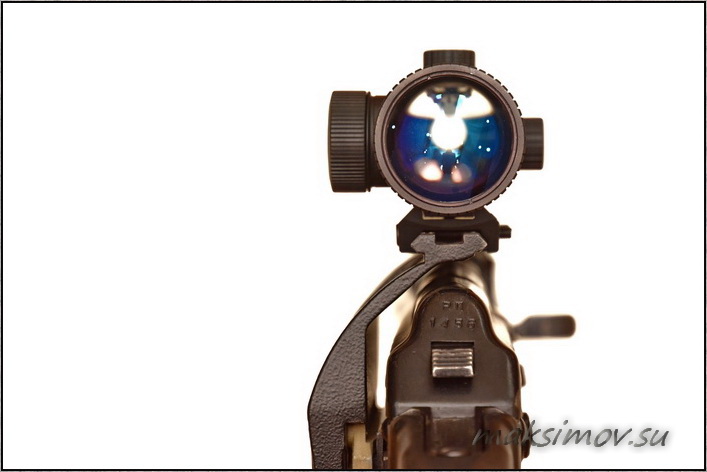

Прицел BREVIS 2,5х24,
вид со стороны окуляра
В конструктивных особенностях опытного образца также было отмечено следующее: в поле зрения видны шлицы, что у некоторых стрелков может вызывать раздражение, слабая подсветка прицельной точки, засветка, отсутствие в окуляре силиконового кольца.

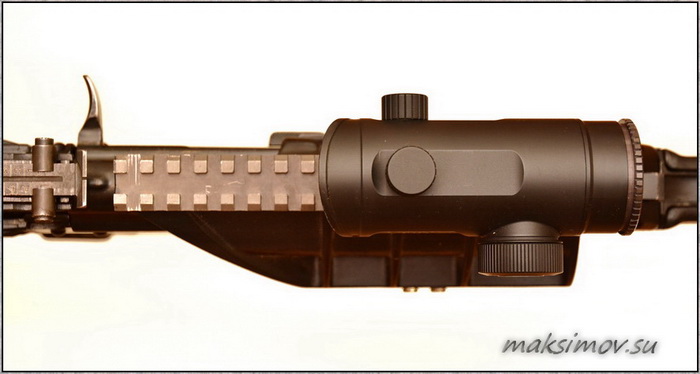

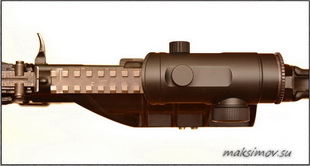

Вид сверху
Это ограничивало использование прицела в сильный дождь, чрезмерно длинные винты кронштейна. Опытные образцы укомплектованы резиновым наглазником и защитной крышкой-блендой объектива.
Стрельба из ВПО-136
с прицелом "Бревис"
Обо всех названных недостатках завод изначально был в курсе, объясняет все «косяки» опытной серией приборов (что, в общем-то, очевидно) и обещает всё исправить.
К декабрю 2018 года основные проблемы уже были ликвидированы. В любом случае, с появлением серийных призматиков от ВОМЗ я планирую проведение соответствующих «полевых» испытаний, о результатах которых читатели «МР» узнают первыми.
Стрельба из ВПО-136
с прицелом "Бревис"
Тестирование
прицела Brevis
Мой экземпляр «Бревиса» предварительно прошёл на заводе проверку на сбиваемость прицельной марки, для чего прибор был подвергнут 400 ударам с нагрузкой 800 g.
При диагностике «обстуканного» прицела каких-либо негативных последствий в его работоспособности замечено не было. Поэтому я без особых переживаний отстрелял новинку на нескольких полуавтоматах под патрон .223 Rem, 7,62х39 и 5,45х39 мм.
Прицел BREVIS 2,5х24.
Пристрелочная мишень.
Отдельная пробоина – первый выстрел
после выверки прицела по лазеру.
Потом три выстрела в «яблочко»
с дистанции 25 м
Прицел BREVIS 2,5х24.
Пристрелка
В каждом случае пристрелка осуществлялась с применением лазерного патрона: зацепка по лучу за мишень на 25 м, обнуление, стрельба на 50 и на 100 м на кучность и, после ещё одного обнуления – на точность.
Вопреки опасениям, механизмы поправок работали чётко, с хорошими «кликами». Защитные крышки «Бревиса» использовать в качестве маховичков невозможно, поэтому понадобилась монетка. Возможно, в серийных прицелах этот вопрос также будет решён.

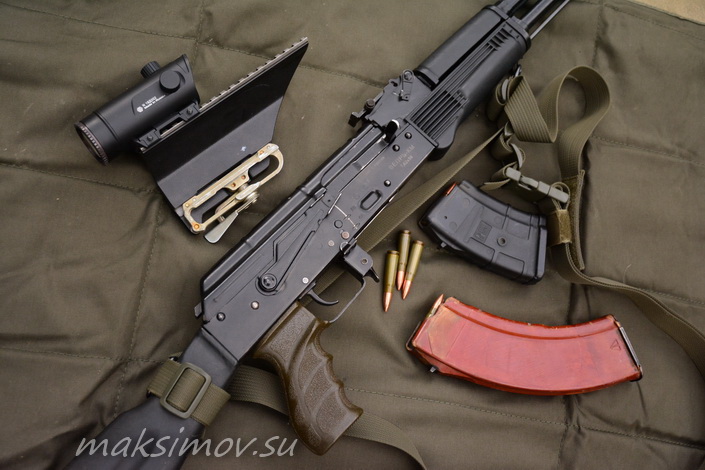

Прицел BREVIS 2,5х
на кронштейне НПЗ
перед установкой на оружие
Резиновый наглазник по причине неудобства я снял сразу. А вот защитная крышка объектива в виде бленды очень понравилась. Я бы вообще убрал из комплектации наглазник, заменив его пластиковой откидной крышкой. В крайнем случае подошли бы резиновые колпачки.
К сожалению,
пока что новосибирские
боковые кронштейны
лучше вологодских
Прицел имеет чёткую, светлую «картинку» и достаточно широкое поле зрения, причём можно даже сказать так: оно неожиданно широкое. Размер выходного зрачка составляет почти 10 мм, что позволяет использовать прибор в сумерках.
Изображение тоже получилось достойным, что отмечали даже скептики на стенде «Швабе» на выставке «Arms & Huning – 2018» в Гостином Дворе.
Это объясняется как изначальной спецификацией в ТЗ на прицел, так и выносом выходного зрачка – всего 70 мм.

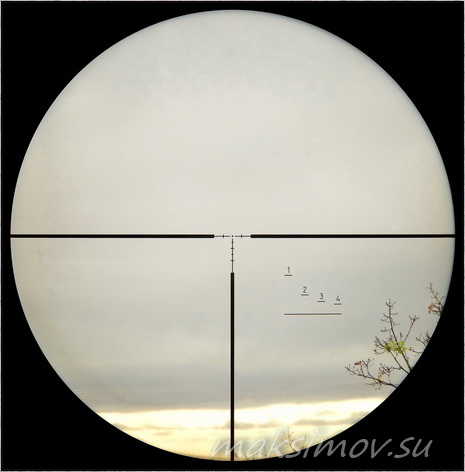

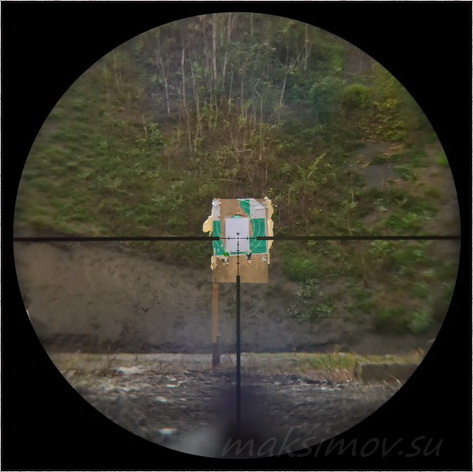

Так в прицел BREVIS 2,5х24
видно мишень формата А4
на дистанции 25 м
С одной стороны, этот параметр у «Бревиса» лучше не только российских аналогов, но и у некоторых иностранных призматических прицелов малой кратности.
Вдобавок прицел изначально рассчитан для применения на оружии с относительно небольшим импульсом отдачи. С другой стороны, современные прицелы нас уже приучили к «ай-релифу» не менее 80 мм.
Вид на прицел BREVIS 2,5х24
со стороны стрелка
На практике выноса выходного зрачка «Бревиса» при стрельбе лёжа мне немного не хватало для комфортной вкладки даже на АКМ с боковым кронштейном НПЗ.
На заводе учли это замечание. Проблема скорее всего будет решена смещением корпуса прицела назад, на 15-20 мм. Есть ещё один вариант – увеличение выноса зрачка. Но такое решение чревато уменьшением поля зрения, что для «Бревиса» неприемлемо в принципе.
Компенсировать уменьшение поля можно увеличением размера окуляра, что «тянет» за собой ещё более серьёзные конструктивные изменения. Как поступит завод – об этом мы узнаем весной 2019 года.

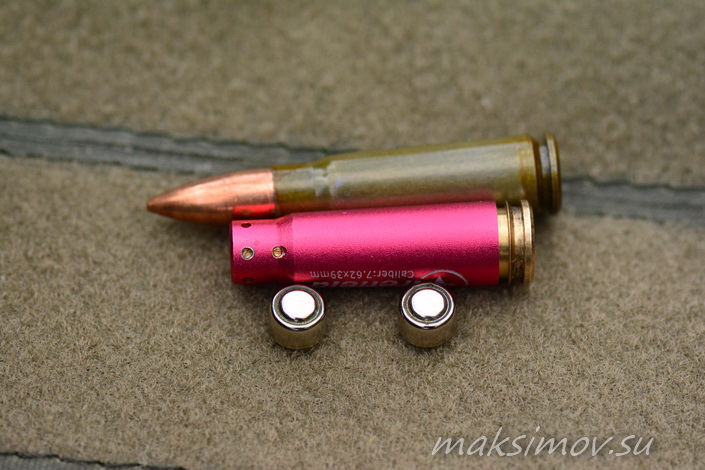

Первичная пристрелка прицела
осуществлялась при помощи
лазерного патрона
Результаты
тестирования "Бревиса"
Увеличениев 2,5х оказалось недостаточным для точного выцеливания на дистанции 100 м. Пришлось приноравливаться.
Возможно, виной тому была не совсем правильно выбранная мишень (нарисованный маркером «квадрат Малевича» размером 6 см на вертикально расположенном листе А4) и центральная точка прицельной сетки, для которой разработчик выбрал квадратную форму.
Понадобилось отстрелять несколько серий, прежде чем выяснилось, что кучность оружия с «Бревисом» в целом не уступает результатам стрельбы с прицелом более высокой кратности (4х и 6х).
Опытный прицел уверенно «держал» СТП при интенсивной стрельбе. Проверка значения смещения СТП при снятии и повторной установке прицела с «пикатинни» не входила в список приоритетных действий, но и здесь «Бревис» показал себя с хорошей стороны.
Кучность АКМ, АК74 и карабинов на их базе не позволяет выявить уход СТП, поэтому эта манипуляция была проверена на точной РСР-пневматике.
Результаты оказались обнадёживающими: даже для винтовки с кучностью лучше 1 МОА повторная установка ранее пристрелянного «Бревиса» позволяла попадать в малоразмерную цель (пачка сигарет) на 100 м дистанции.
Мишень отстрела ВПО-136
с прицелом «Бревис» на 100 м.
Первый стрелок, 5 выстрелов,
одна пробоина в «яблочке»
За несколько дней до сдачи статьи в вёрстку я получил с завода информацию о том, что серийные прицелы без проблем будут «держать» винтовочные калибры.
Это было проверено на «Тигре» под патрон 7,62х54R. «Бревис» без проблем пережил отстрел 30 патронов.
Такой расклад делает вологодскую новинку ещё интереснее, потенциально расширяя рамки применения прицела, в т.ч. - и для сугубо охотничьих целей.
Мишень отстрела ВПО-136
с прицелом «Бревис» на 100 м.
Второй стрелок,
СТП ушла вверх и влево
(особенности прикладки),
кучность идентичная
Заключение
Прицел имеет широкий задел для модернизации. В частности, у него хорошие перспективы в части вариантов рисунка сеток. Сейчас на предприятии работает новый участок лазерной гравировки по стеклу.
Это современная технология лазерной трёхмерной микрообработки оптических компонентов. Оборудование отечественное, из Новосибирска.
Стрельба
с прицелом BREVIS 2,5х24
ВОМЗ планирует развитие линейки на базе «Бревиса». Анализ рынка показал, что также востребованы приборы с кратностью 1х и 4х. Таким образом, итоговая линейка «коротких» прицелов из Вологды уже в 2019 году будет представлена тремя моделями.
В свою очередь, каждая модель может иметь несколько исполнений – за счёт разных прицельных сеток. Возможно, позже появится и «тактическая» модель, с внешними механизмами внесения баллистических поправок.
Стрельба
с прицелом BREVIS 2,5х24,
на окуляр прибора
надет резиновый наглазник
Это серьёзный замах на нишу бюджетных малократных призматиков, где пока что вольготно себя чувствуют китайские приборы, разбавленные более качественными (в сравнении с «китайцами»), но и более дорогими прицелами производства НПЗ.
Некоторые охотники обращают внимание на латинские «имена» вологодских прицелов. Тому есть объяснение. Как известно, ВОМЗ использует торговую марку Pilad. Это название взято из древнегреческого мифа про двух друзей «Пилад и Орест». Тогда предполагалось, что это пригодится на перспективу, когда к семейству «Пиладов» добавятся «Оресты».
Пока не сбылось. Но, вполне возможно, наши стрелки в ближайшем будущем получат новую линейку вологодских прицелов под названием Orest (с лат. -горец).
В нашем случае имя Brevis служит рабочим названием для опытных образцов.

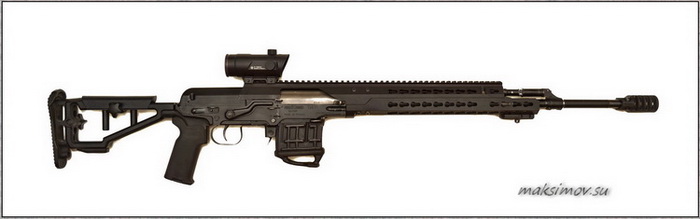

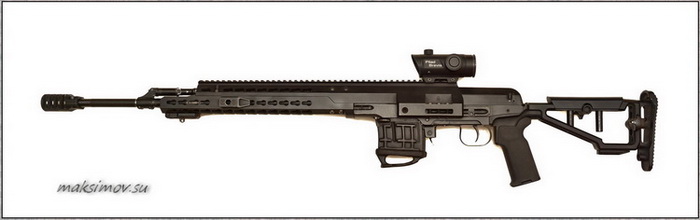

Прицел BREVIS 2,5х24
на карабине «Тигр»-SAG
Серийные прицелы будут носить имя Shot (с лат. - выстрел), что уже утверждено в конструкторской документации. Размер светового диаметра объектива указываться не будет, что тоже станет особенностью новой линейки.
С русскими названиями у вологжан не сложилось с самого начала производства прицелов. Сейчас это как-то устоялось, менять всю концепцию вряд ли целесообразно.
Хотя на международных выставках зарубежные партнеры ВОМЗа часто задают вопросы, мол, почему прицелы русские, а названия на них пишутся на английском, да ещё «made in Russia» до кучи. Мол – всё это дело смахивает на китайскую подделку.
Это справедливое замечание. Оно принято заводом во внимание и скоро на всех новых «Пиладах» будет написано «Сделано в России».
Прицел REVIS 2,5х24
на "Тигре"
PS:
Все наши оптико-механические заводы постоянно работают над улучшением эксплуатационных свойств выпускаемой продукции, это факт. На мой взгляд, на текущий момент ВОМЗу в этом негласном соревновании можно отдать первое место.
Завод плотно занялся модернизацией своей продуктовой линейки. Особенно ярко это проявилось в изменениях конструкции практически всех моделей коллиматорных прицелов под маркой Pilad.
Начнём с отличий между коллиматорными прицелами Р1х20 и новым Р1х20М. В модернизированной версии этого крохотного коллиматора полностью переработан дизайн, значительно увеличен размер линзы, уменьшена масса, защитный кожух стал силиконовым, введена кнопка принудительного управления включением/выключением прицельной марки и её яркости.
Также в прицеле Р1х20М размер прицельной точки предоставляется на выбор покупателя – 2 или 4 МОА. Прицел внешне стал выглядеть радикально лучше, его теперь легко можно спутать с лучшими импортными образцами.
Изменения в прицеле TargetRing (про первую версию прицела я писал в «МР» №251, за февраль 2018 года) также значительны: пересчитана оптическая система для устранения аббераций, в результате чего прицельное кольцо при взгляде из любого положения стало круглым и равномерно ярким.
Введены рифления для уменьшения отражения (паразитных засветок) от нижней наклонной стенки корпуса. Прицелы с изменениями пошли в серию с августа 2018 г.

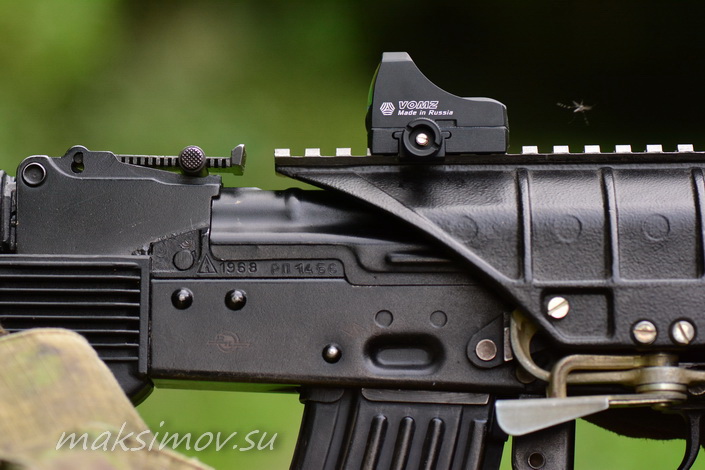

Модифицированный «микрик» от ВОМЗ –
коллиматорный прицел Р1х20М
В прицеле Р1х42 уменьшена засветка от платы светодиода: производитель светодиодов (московская компания ООО «НПК «Оптел») заменил корпус светодиодов по запросу АО «ВОМЗ».
Нельзя сказать, что проблема полностью решена, т.к. внутри окружности, описанной вокруг прицельного пенька Р1х42, сохраняется небольшая засветка.

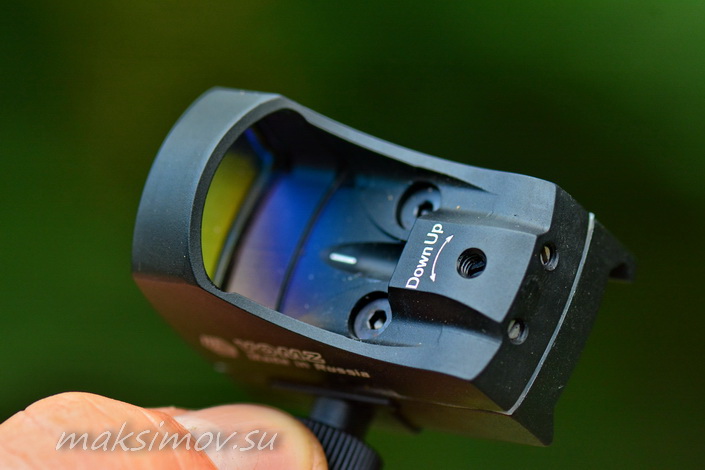

Коллиматорный прицел
Р1х20М ВОМЗ
Но достигнутый результат можно считать вполне достаточным для комфортного использования прицела. Силиконовый защитный чехол для этой модели будет внедрен до конца 2018 г.
Изменения для коллиматора закрытого типа Р1х25 заключаются во введении исполнения с кнопочной регулировкой яркости – использован серийный узел от прицела PV1-7х24ML. Обновлённый прицел в серию пойдёт в 2019 году.
Изменения в популярном прицеле Р1х20Avis: введены исполнения с кнопочной регулировкой яркости, так же от «загонника» 1-7х24. В серии это новшество будет с 2019 г. Также изменена рукоятка крепления прицела с круглой на ромбовидную, это уже в серии.
Коллиматорный прицел Р1х20М
на оружии
Статья опубликована
в журнале "Мастер-Ружьё"
в январе 2019 года (№262)
Метких вам выстрелов!
