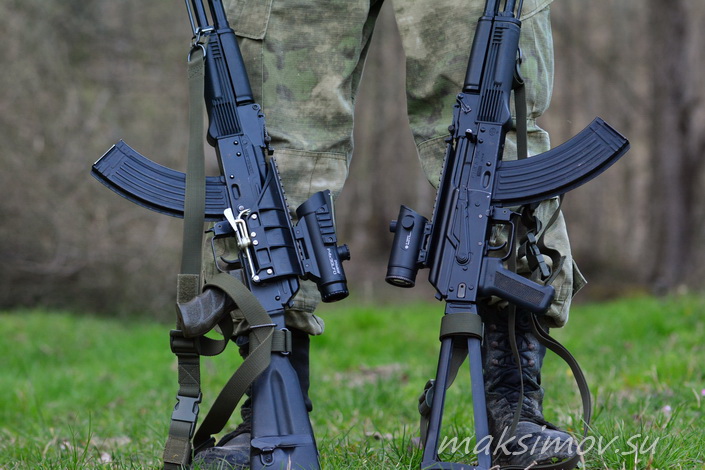

Новые разработки ВОМЗ –
предсерийные экземпляры моделей Brevis 2,5х30 (справа)
и P4x30 LFO




Эта статья не только о новейшем российском прицеле.  Лейтмотивом в ней будет рассказ о том, как медленно, но верно меняется подход к разработке новых прицелов на одном из крупнейших отечественных оптико-механических заводов – ВОМЗе.

Это предприятие, продукция которого в течение многих лет справедливо становилось предметом критики со стороны охотников и стрелков, одним из первых в структуре холдинга «Швабе» госкорпорации Ростех пошло на качественные изменения в своей работе.

Сегодня мы поговорим о сути этих трансформаций, об уже существующих новинках и перспективных разработках ВОМЗа.


Ролик про прицел Р4х30LFO на ю-тубе




Крепление прицела P4x30 LFO осуществляется
на планку «пикатинни» при помощи двух винтов.
Серийные прицелы в перспективе должны иметь быстросъёмные крепления
с механизмами на левой стороне






Ещё раз
о «призматиках»

Растущая популярность призматических прицелов обусловлена их эксплуатационной спецификой. В сравнении с обычными линзовыми прицелами «призматики» всегда будут легче и компактнее. Это имеет значение не только для военных, но и для охотников. Сегодня классическая охота стремительно теряет актуальность, но столь же быстро растёт количество любителей практической и развлекательной стрельбы во всех её ипостасях.

Российские заводы по-прежнему выпускают конверсионное оружие, при этом можно прогнозировать увеличение его оборота. Эта тенденция характерна не только для России. Оружие в стиле «милитари» любят везде. В качестве примера можно привести западные страны, где количество моделей на базе AR растёт как снежный ком, что хорошо демонстрируют международные выставки. Параллельно увеличивается и объём производства сопутствующей продукции: элементов для тюнинга и специализированной оптики.

Призматические прицелы в этой нише рынка занимают особое, видное место. Производители «призматиков» не собираются уступать своих позиций. Скорее наоборот – количество прицелов такого типа будет только увеличиваться.

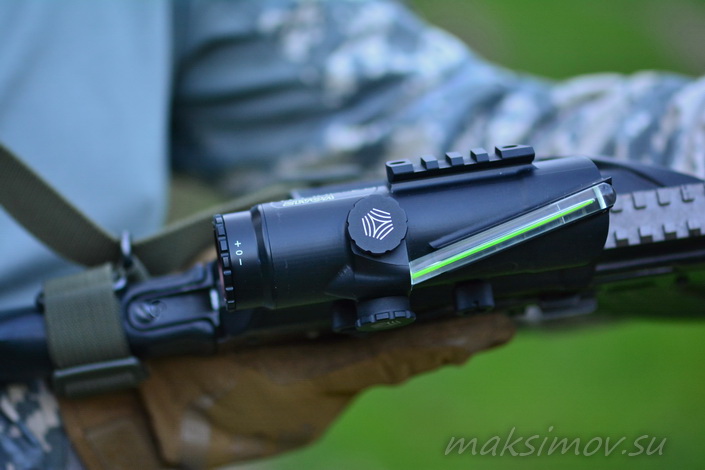

Слева: прицел P4x30 LFO, вид сверху.
Хорошо видна световодная трубка

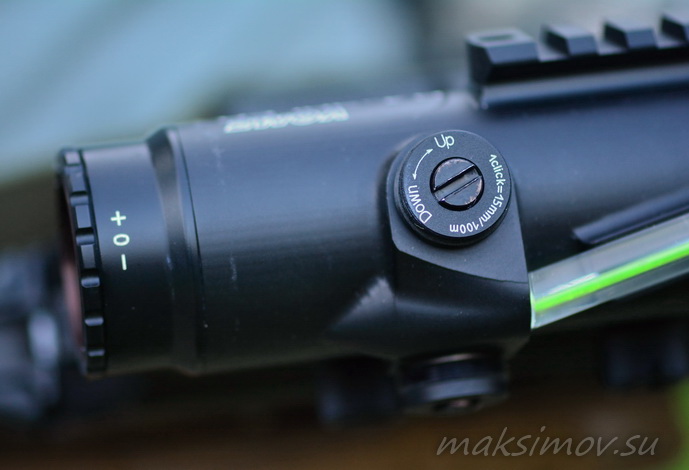

Фото справа: механизмы поправок имеют внутреннюю выверку.
Цена 1 щелчка – 15 мм на 100 м






Призматические прицелы
в России

Ещё  не так давно пальму первенства в производстве и реализации призматических прицелов среди российских оптико-механических заводов прочно удерживал Новосибирский приборостроительный завод (НПЗ), также входящий в состав холдинга «Швабе». Его «Тюльпаны», «Обзоры», «Ракурсы» и их охотничьи аналоги хорошо известны не только военным специалистам, но и гражданским поклонникам аутентичной оптики для отечественного стрелкового оружия. Из относительных новинок можно отметить прицелы со сменным увеличением ПО 1-4 и ПО 1,5-6.

В контуре «Швабе» перспективные разработки есть и у красногорского завода имени Зверева (КМЗ). Сейчас пока рано говорить о конкретике, но, судя по всему, это будут прицелы со сменным увеличением двойного назначения.

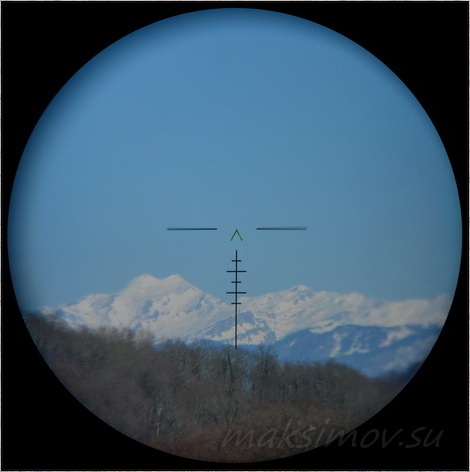

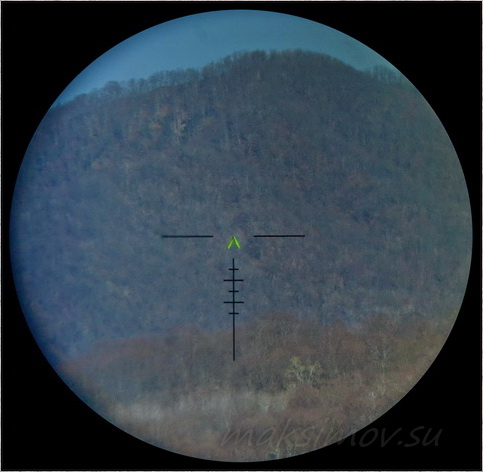

Слева: один из вариантов прицельной сетки прицела P4x30 LFO
Справа: сетка хорошо видна практически на любом фоне




Со своим призматическим прицелом отметилась и компания «Дедал-НВ». Это новинка 2019 года - специализированный прицел Stalker 6x32, который был разработан для производителя пневматического оружия – российской компании «Эдган». Помимо сугубо гражданского «Сталкера», для силовых структур «Дедал-НВ» выпускает линейку из 4-х призматических прицелов различной кратности.

В 2018 году о начале разработки своего призматического прицела заявил ВОМЗ. Первой ласточкой у вологжан стала модель «Бревис» с 2,5х увеличением. Я уже писал об этом прицеле. Но что вслед за этим последует целый ряд призматических новинок - этого не ожидал никто. Самой неожиданной новостью стал запуск в серийное производство модели Рilad 4х30 LFO, которая по внешнему виду и принципу подсветки прицельной марки напоминает прицелы известной линейки Trijicon ACOG.

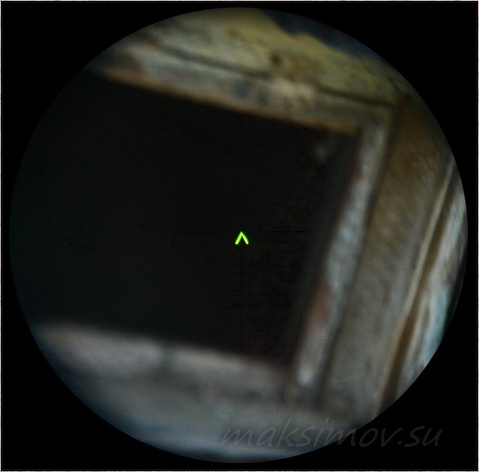

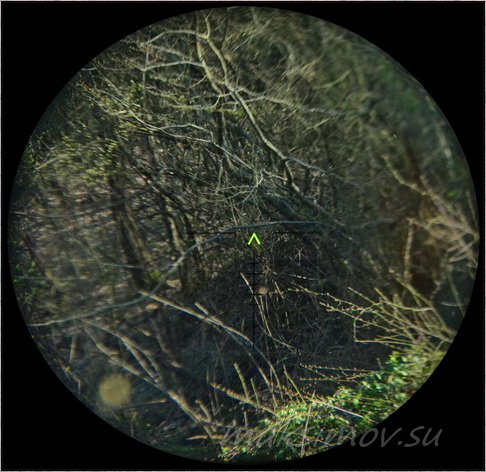

Слева: яркость свечения центральной прицельной марки
Справа: на фоне густых зарослей ярко светящаяся прицельная «галка»
позволяет прицелиться быстро и точно






Прицел Р4х30 LFO:
история разработки
и особенности конструкции

Разработка  четырёхкратного прицела с призменной оборачивающей системой и подсветкой сетки с помощью световода началась ещё в 2016 году по инициативе коммерческого отдела ВОМЗа. Основными брендовыми аналогами на тот момент были прицелы Trijicon ACOG 4х32, Kahles K4i 4x30, Bering Optics Prismatic Supra 3x32. Работы над прибором велись с учётом патентных ограничений.

Одной  из самой интересных конструктивных особенностей нового прицела стало отсутствие привычной плоскопараллельной пластины с нанесенным рисунком прицельной марки. В модели Р4х30 LFO прицельная марка нанесена на одну из граней полупентапризмы. К этой призме и подводится излучение от световода, расположенного на верхней части корпуса. Аббревиатура LFO в названии прицела означает следующее: L=light – подсветка, FO – fiber optics – световод/оптоволокно.

Применение английских сокращений является традиционным для ВОМЗа, т.к. предполагает экспортный потенциал прибора. Прицел имеет внутреннюю выверку, есть диоптрийная подстройка.


Стрельба
с прицелом Р4х30 LFO




В сети  Интернет в отношении оптики ВОМЗ часто можно услышать упрёки в плагиате. Лично у меня на этот счёт мнение однозначное – не стоит изобретать велосипед, если есть возможность перенять что-то дельное. Так давно и успешно живёт весь мир, включая страны Запада. Не стоит из наших производственников огульно делать белых ворон.

В любом случае каждая разработка на наших заводах адаптируется под специфику производства, а если точнее - под присущую заводам конструкторско-технологическую культуру. В итоге любая «копия» становится настолько далёкой от оригинала, что говорить о каком-либо плагиате просто несерьёзно.

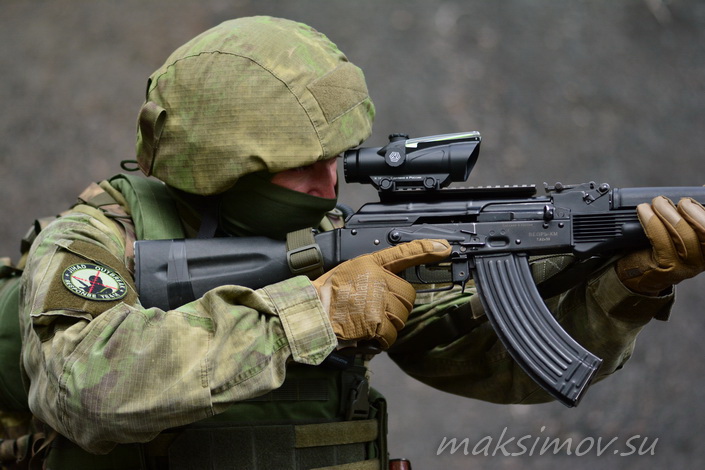

Стрельба с прицелом Р4х30 LFO,
вид слева




Не избежал  такой участи и прицел Р4х30 LFO. Для этого прибора разработчиками было принято решение сделать единый корпус. Для этого из конструкции пришлось исключить фланцевое соединение на винтах, как в прицелах Trijicon. Прицел стал не только более технологичным и эстетичным, но и более прочным.

Разработка и изготовление опытных образцов по объективным причинам затянулись. Сначала были изготовлены макетные образцы, потом – опытные, в пластиковых корпусах. Призмы оборачивающей системы заказывали в Санкт-Петербурге, покрытия и сетку наносили на ВОМЗе. Световоды на первых порах заказывали в Китае.

На первой  серийной партии проявились технологические неудобства сборки. Вылезли и «косяки», присущие промышленности Китая: заказанный световод пришел с иными характеристиками и оказался слишком хрупким. Заводу пришлось заказать новый световод, а заодно - внести небольшие изменения в конструкцию прицела.

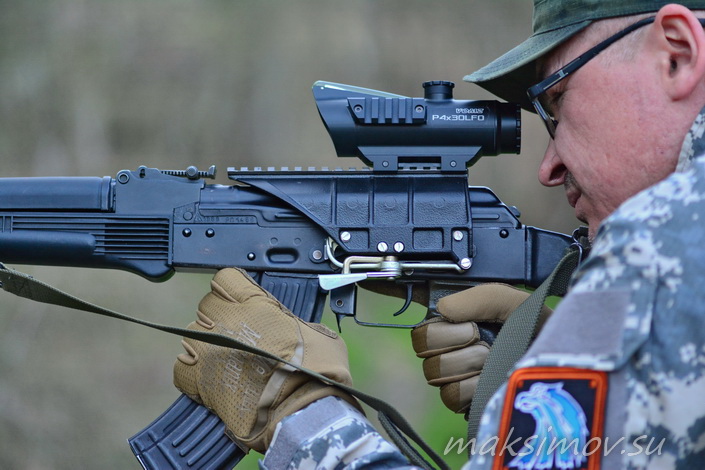

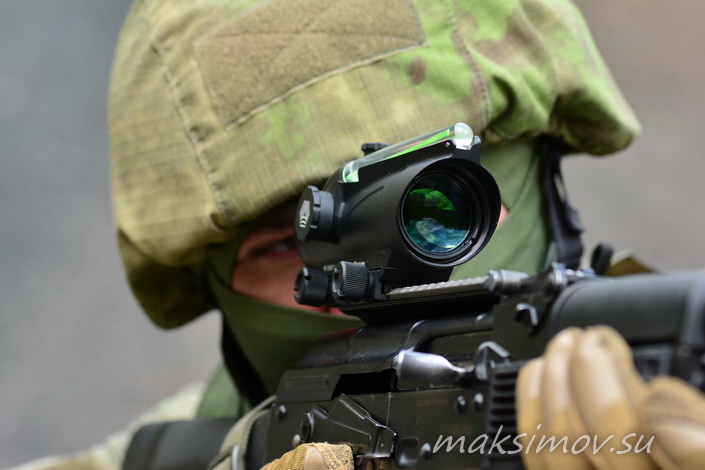

Прицел Р4х30 LFO
крупным планом






Держим в руках

Прицел Р4х30 LFO из предсерийной партии в сборе весит 400 граммов, что примерно на четверть больше массы TRIJICON ACOG 4X32. Это обусловлено особенностями конструкции российского прибора, который поставляется вместе с кронштейном, адаптированным под оружие на базе АК.

Внешне  прицел выглядит привлекательно, а из-за прозрачной трубки световода - необычно. Качество сборки хорошее, придраться не к чему. Прибор компактный. Крепление прицела на оружие производится при помощи кронштейна на планку «Пикатинни». Под защитными крышками расположены торцы винтов внутренней выверки. Механизмы тугие, ногтем винт не провернуть, нужна отвёртка или монета в 1 рубль или 50 копеек. Один щелчок на 100 м дистанции смещает СТП на 15 мм.

На левой стороне корпуса расположена короткая планка «Пикатинни» - для крепления коллиматора. Прицел позволяет произвести индивидуальную настройку под зрение стрелка. Мой экземпляр Р4х30 LFO оказался с зелёной подсветкой, тогда как ВОМЗе будет предлагать прицелы как с зелёной, так и красной подсветкой.

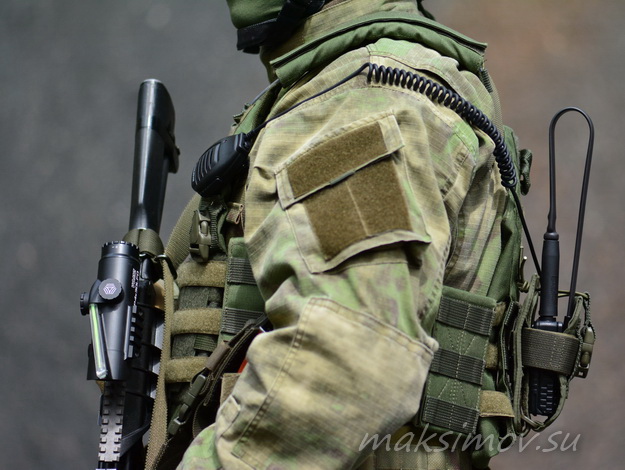

Прицел Р4х30 LFO
крупным планом






Стреляем

Для первого тестового отстрела прицел был установлен на карабин ВПО-136 (АКМ) калибра 7,62х39 мм. В качестве переходника на боковую планку я использовал кронштейн производства НПЗ. Прицел был установлен со смещением максимально назад. Использовались патроны 7,62х39 FMJ с 8-граммовой «оболочкой» производства Барнаульского патронного завода (БПЗ). На мой взгляд, по соотношению цены и качества это лучшие отечественные патроны в данном калибре.

Предварительная выверка была сделана по лучу лазерного патрона с дистанции 25 метров, после чего сразу удалось зацепиться за грудную мишень со 100 м и произвести пристрелку «в ноль». На всё про всё ушло 7 патронов.

Стрельба  велась лёжа с упора, в быстром темпе, без охлаждения ствола. Задача была не столько в определении кучности стрелкового комплекса, сколько в проверке Р4х30 LFO на пригодность для использования в качестве универсального прицела.


Стрельба с прицелом
ВОМЗ Р4х30 LFO




В рамках первых стрельб было истрачено 140 патронов. Дистанции стрельбы варьировались от 50 до 200 метров. Использовались мишени разного размера – от армейской грудной до точек на листе А4. Нужно было проверить эффективность прицела для работы в различных режимах и условиях. Превращать АКМ в подобие снайперской винтовки смысла не было. Но получить из этого оружия с прицелом Р4х30 LFO по 2-3 группы подряд размером 7-8 см со 100-м дистанции оказалось достаточно простым делом.

Мой экземпляр  прицела имеет сетку с центральной маркой в виде галочки (шеврона) по типу сетки ПСО-1. Это позволяло с дистанции 100 м уверенно выцеливать малоразмерные цели размером 25-30 мм. Такая сетка оказалась достаточно эффективной и для беглой стрельбы по грудной мишени на дистанции 200 м. На коротких дистанциях, особенно – для темповой стрельбы, прицел менее эффективен.

Проявилась и известная особенность прицельной сетки, подсветка которой зависит от солнца: при стрельбе по ярко освещённой цели прицельная марка становится неконтрастной, что может затруднять прицеливание. К примеру, на фоне листвы зелёная «галочка» может быть трудноразличимой. Красная марка во многих случаях была бы более предпочтительна.

С другой стороны, в российском Р4х30 LFO я не заметил характерной для американского «Акога» засветки прицельной марки. Отключить подсветку такого типа можно только одним способом – наглухо заклеить световодную трубку чем-то вроде чёрной изоленты.


Контрольная мишень отстрела карабина ВПО-136 (АКМ)
с прицелом P4x30 LFO,
дистанция 100 м






Первые выводы

Среди  очевидных достоинств Р4х30 LFO было отмечено следующее: прицел имеет интересный дизайн, хорошее изображение и приемлемое поле зрения (10° против 7° у ACOG), диоптрийную настройку окуляра, высокое качество внешнего покрытия корпуса. Есть встроенное крепление на планку "Пикатинни". Все маркировки чёткие, по делу. Что особенно важно, у прицела оптимальный вынос выходного зрачка - 60 мм против 38 мм у ACOG. Световодная подсветка работает без нареканий, баллистическая сетка не перегружена и удобна в работе.

Прицел  имеет внутренние механизмы выверки, клики чёткие, звонкие, хорошо ощутимые. Механизмы выверок имеют защитные крышки. Цельный корпус прибора обладает высокой прочностью, линзы окуляра и объектива защищены от механических воздействий. Прицел имеет оптимальное увеличение для автоматов и гражданских самозарядных карабинов под промежуточный патрон для прицельной стрельбы по малоразмерным целям на средние дистанции.

Можно отметить комфортность при стрельбе и высокий уровень эффективности применения прицела совместно с самозарядным оружием калибра 7,62х39 и 5,45х39 мм, в т.ч. - с использованием бокового кронштейна. Из теоретических достоинств нового прицела можно отметить возможность установки коллиматорного прицела, но расположение планки «Пикатинни» нельзя считать удачным решением, о чём ниже.

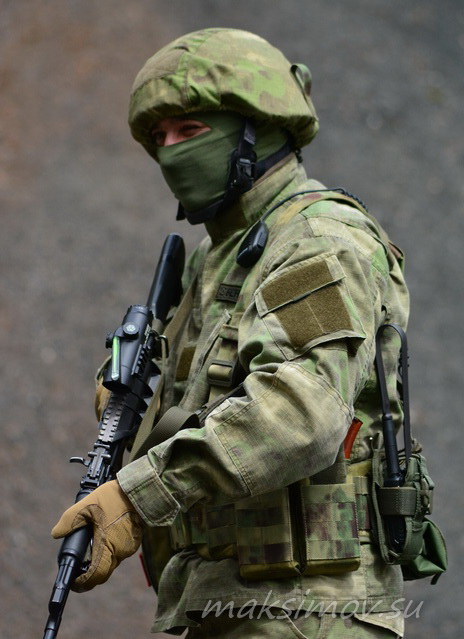

Прицел Р4х30 LFO
производства ВОМЗ




Потенциальные  владельцы Р4х30 LFO также получат выбор прицельных сеток, цвета подсветки центрального прицельного знака (зелёный или красный). Возможно, к прицельной сетке будет добавлена дальномерная шкала под грудную мишень (50 см) до 400 м дистанции. Ожидаемая цена на прицел Р4х30 LFO в розничной сети до 20 тысяч рублей.

Уже сейчас можно говорить о том, что на рынке появился российский аналог всемирно известного военного прицела модельного ряда TRIJICON ACOG 4X32, но примерно в 5-8 раз дешевле (в зависимости от модели импортного прицела).


Прицел Р4х30 LFO




Недостатки у Р4х30 LFO тоже есть. С учётом того, что я отстреливал предсерийный экземпляр, это нормально и было ожидаемым. Итак, из недостатков были отмечены: малый запас поправок, негерметичность корпуса – только брызгозащищенность, значительная масса, отсутствие защитных крышек объектива и окуляра, неудачное расположение барашков быстросъёмного кронштейна (с правой стороны).

Ещё вызвала нарекания не самая удачная конструкция самого кронштейна, а также незначительное виньетирование по краю периферии поля зрения. Кольцо диоптрийной настройки окуляра моего экземпляра Р4х30 LFO вращалось слишком легко, хотя это уже можно назвать придиркой.

Однозначно неудобным является расположение планки «пикатинни» для крепления коллиматорного прицела под левый глаз. При этом коллиматор вынужденно располагается практически перпендикулярно относительно вертикальной оси прицела. Это объяснимо конструкцией Р4х30 LFO – расположение планки строго сверху или справа под углом в 45 градусов в данном случае невозможно. Этот элемент конструкции требует нового решения.


Прицел Р4х30 LFO







Реакция завода

По итогам отстрела прицела Р4х30 LFO был составлен список конструктивных и эксплуатационных недостатков, который отправился в адрес ВОМЗа. Реакция со стороны завода последовала мгновенно. Я не только получил приглашение посетить завод и ознакомиться с процессом производства прицелов Р4х30 LFO, но и убедился в желании предприятия доработать этот прибор до приемлемой кондиции.

Разработчики  пообещали поработать с оптикой и механикой прицела, переработать кронштейн, решить вопрос с защитными крышками и подумать над дополнительными прицельными сетками, в частности – под баллистику патронов 7,62х39 и 5,45х39 мм. Неудачно расположенную планку под коллиматорный прицел уберут вообще. На базе прицела Р4х30 LFO может быть разработана целая линейка призматических прицелов различной кратности. И все они будут иметь световодную подсветку.

Таким образом, вырисовывается появление уже двух отдельных линеек призматических прицелов производства ВОМЗ – семейство «Бревис» с классической диодной подсветкой и направление световодных LFO.

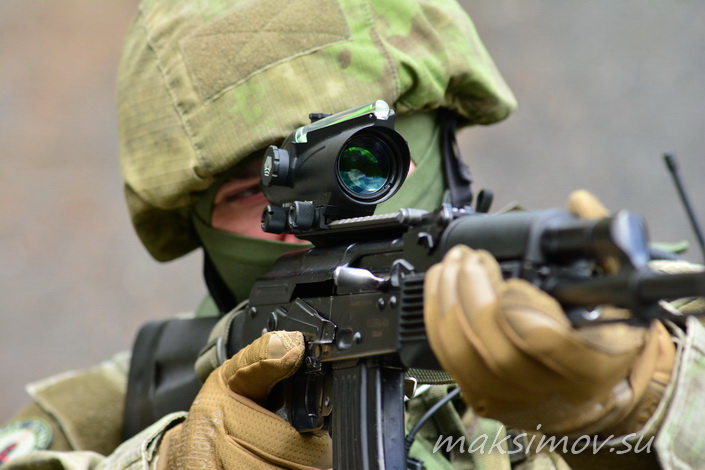

В отличие от импортных аналогов,
прицел Р4х30 LFO
имеет достаточно большой вынос выходного зрачка




Важно то, что руководство ВОМЗа отказалось от практики вывода на рынок «полусырой», неотработанной и неиспытанной продукции. На мой взгляд, такие решения могут стать основой для перехода на новый уровень производства гражданской продукции. Если следовать логике, то нужно ждать и изменений в маркетинговой политике предприятия.

Постановка  новых изделий на производство – не самый приятный процесс, это подтвердят на любом заводе. Конструкторы и технологи не всегда сразу приходят к общему знаменателю. В результате страдает качество серийной продукции, снижаются её эксплуатационные характеристики. В свою очередь, всё это тянет за собой появление негативных отзывов, репутационные потери, стагнацию и снижение продаж.

Для заводов, которые находятся в структуре ВПК и имеют обязательства перед государством о резком увеличении оборота гражданской продукции, плохо продуманные эксперименты становятся слишком рискованными.

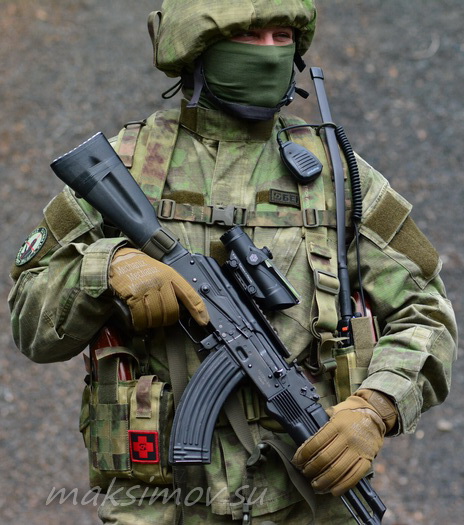

Прицел Р4х30 LFO,
ракурсы






Заключение

Призматический прицел Р4х30 LFO очень интересен. Он имеет хорошие перспективы для продвижения на рынке России и бывших республик СССР. За исключением световода прицел полностью отечественного производства, в чём я на заводе убедился лично. Возможно, после начала серийного производства Р4х30 LFO световод будет заказываться на одном из российских заводов (к примеру, на ЛЗОС).

Для  успешного будущего «Русскому Акогу» сейчас нужно только одно – внимание завода к мелочам и планомерное доведение конструкции прицела до оптимальных параметров. Это тот самый случай, где компромиссные решения могут на корню загубить отличную идею.

Цена до 20 тысяч рублей для такого прицела – подарок. На заводе обещают собрать первую промышленную партию Р4х30 LFO уже к осени 2019 года. И это должны быть именно доработанные прицелы. Допускаю, что не все пожелания стрелков в новой модели будут реализованы сразу и в полном объёме. Но завод нацелился на внутренние реформы, а значит – мы вправе ждать от вологодских оптиков по-настоящему качественные и эффективные прицелы.


Во время первого тестирования прицел Р4х30 LFO
без проблем выдержал отстрел нескольких сотен патронов
и целенаправленые ударные нагрузки
(падение оружия с установленным прицелом на камни и гравий)






PS или свежие новости
с производства ВОМЗ

В каждой статье, посвящённой оптике «Швабе», я стараюсь рассказать об актуальных доработках выпускаемой продукции. Сегодня традиционная подборка новостей о совершенствовании существующего модельного ряда прицелов ВОМЗ.

В  коллиматорном прицеле Р1х42 усилили фиксацию батарейного отсека на плате, это уже внедрено. В моделях Р1х25, Р1х20 и Avis подобрали удачный излучающий светодиод для увеличения яркости прицельной марки, внедрение – к середине лета 2019 года. Для коллиматора Avis разработаны защитные крышки-«стринги», в настоящее время идёт работа над пресс-формой.

Для моделей с фиксированной кратностью Р4, Р6, Р10, Р12 (с подсветкой) разработаны и протестированы новые сетки - классический MilDot и «парабола» с центральной пикой/галочкой. Эти приборы уже этим летом поступят в продажу.

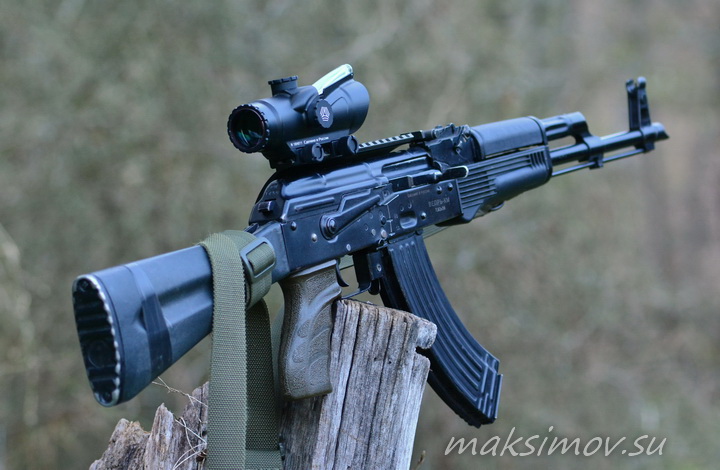

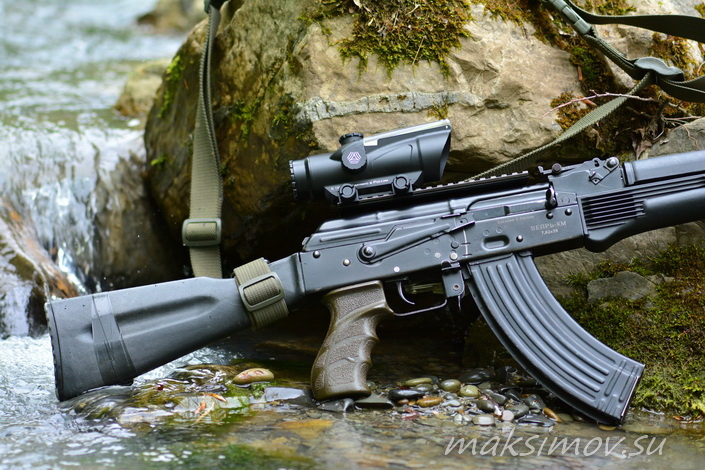

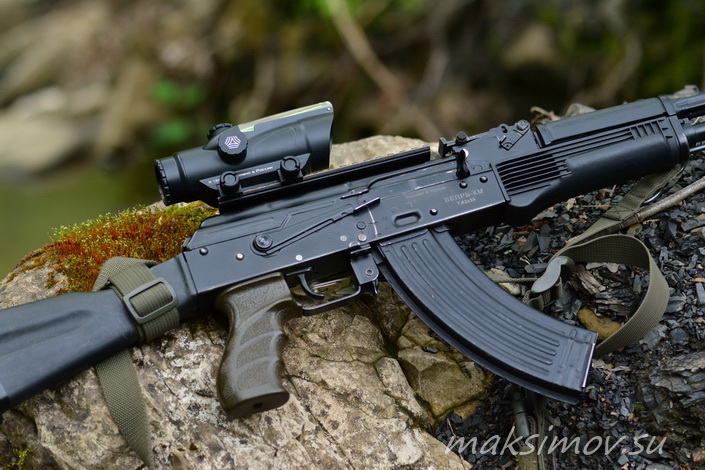

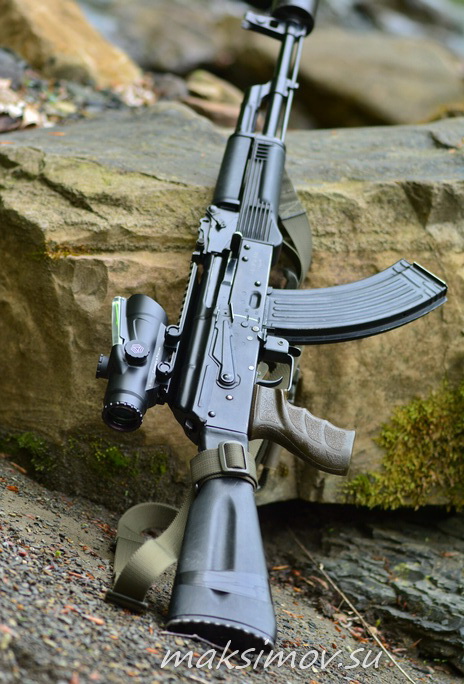

Прицел Р4х30 LFO
на карабине АКМ (ВПО-136)




Проведена модернизация коллиматора Р1х30 - изменена конструкция батарейного отсека на плате и крышки батарейного отсека. Эти изменения вступят в силу с октября 2019 года. Для панкратических прицелов PV1-7 и PV2-14 наконец-то найдено решение по радикальному увеличению яркости подсветки, которое будет серийно внедрено летом 2019 года. Скажу больше – я уже опробовал в работе прицел PV2-14 с новой тактической сеткой Громова GR-04L и модернизированной подсветкой – это действительно совсем другое дело.

На ВОМЗе начали практическую работу по решению старой проблемы цветности светоделительного покрытия коллиматорных прицелов – той самой «синюшности». И многое, многое другое. А на следующий год планы у завода ещё более смелые. Журнал «МР» будет держать читателей в курсе событий.

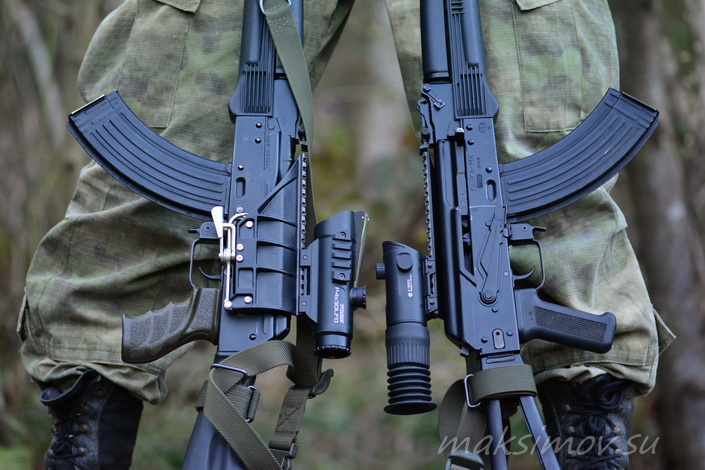

Предсерийные экземпляры
моделей Brevis 2,5х30 (справа) и P4x30 LFO






Статья опубликована
в журнале "Мастер-Ружьё"
в июне 2019 года (№267)
