Ночной цифровой прицел
Pulsar DIGISIGHT 970





Официальный дилер
продукции Pulsar в России
pulsar.guru



Цифровые ночные прицелы в мире
современной ночной техники
охотничьего предназначения

С ночной цифровой техникой производства Pulsar (вернее, тогда ещё был Yukon) я впервые столкнулся где-то в середине 2000-х гг., когда стал обладателем цифровой «гляделки» - прибора ночного видения Yukon Ranger 5x42.

Тогда это было ещё довольно необычно, но опасения и предсказания скептически настроенных охотников не оправдались - прибор отлично работал ночью, не боялся засветок, а сам принцип работы цифровых «ночников» для многих представлялся очень перспективным.

Чуть позже я сменил Ranger 5x42 на монокулярный «цифровик» Pulsar Recon 550R с инновационной функцией фото- и видеозаписи.

На момент появления в моём арсенале цифровой ночной насадки PULSAR FORWARD DFA75 развитие «цифры» под брендом Pulsar шло семимильными шагами и их будущая популярность уже не вызывала сомнений даже у скептиков.

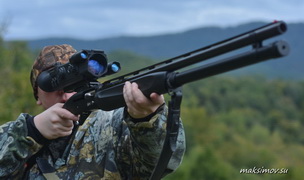

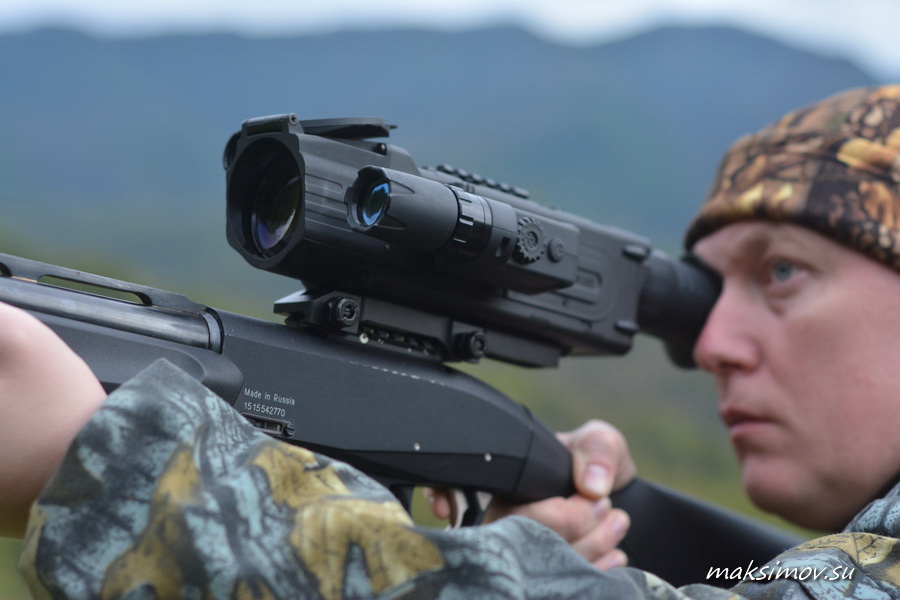

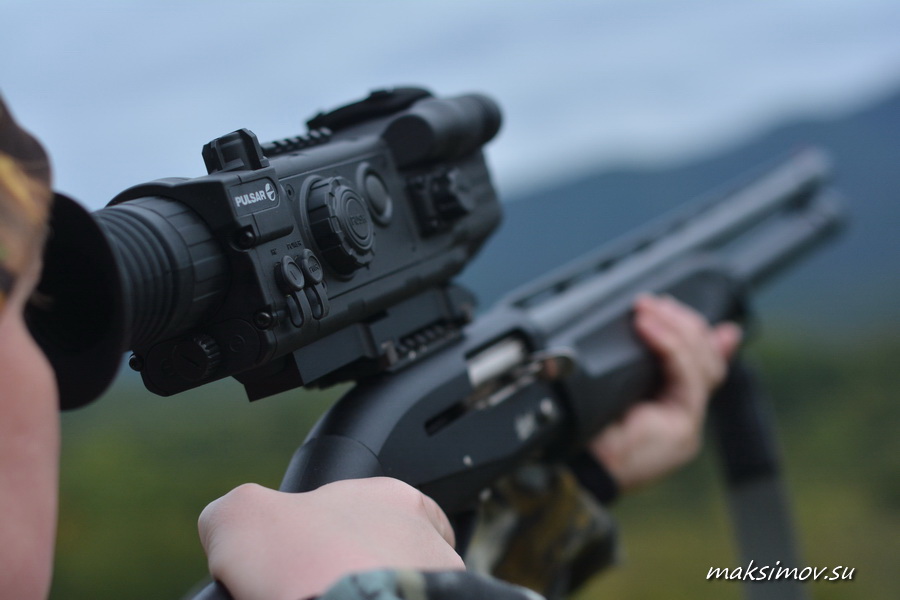

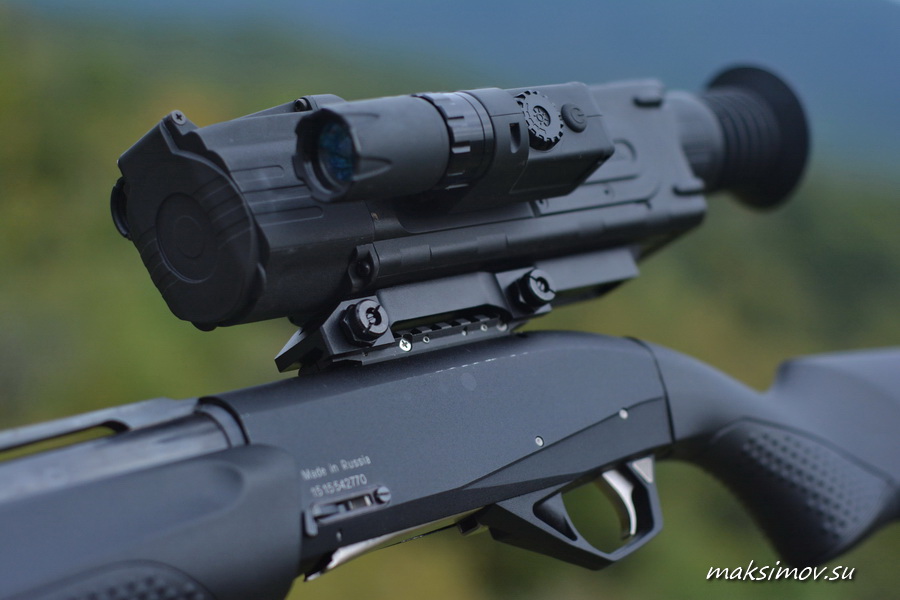

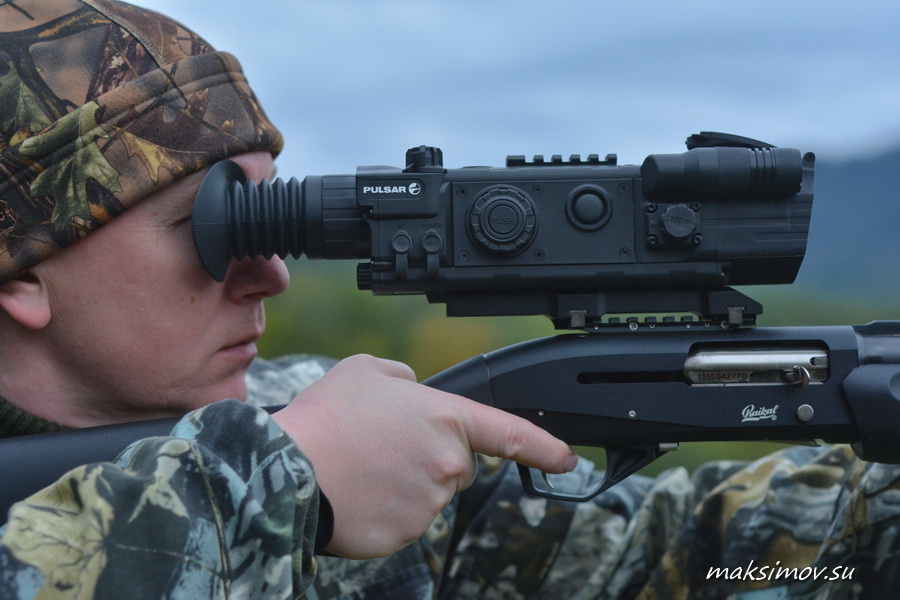

Pulsar DIGISIGHT 970
на ружье 12 калибра МР-155




На МР-155 DIGISIGHT 970
был установлен при помощи
штатного кронштейна и планки "вивер"




Килограммовый прицел
без проблем "держит" отдачу
дробовика 12 калибра



Появление первых цифровых ночных прицелов для меня прошло почти незамеченным – вроде хватало обычных «колб» поколения 1+. ЭОПы более серьёзного уровня стоили столь же серьёзных денег, хотя, конечно, их преимущество перед «единичками» было очень существенным. Но ценовой фактор для многих всё-таки имел решающее значение.

Понемногу в охотничьем обществе стала вырисовываться «цифровая» тенденция. Как оказалось, современные цифровые ночные прицелы, за счёт хороших оптических показателей и диковинных цифровых «наворотов», могут уверенно конкурировать с более дорогими «колбами» уровня второго поколения.

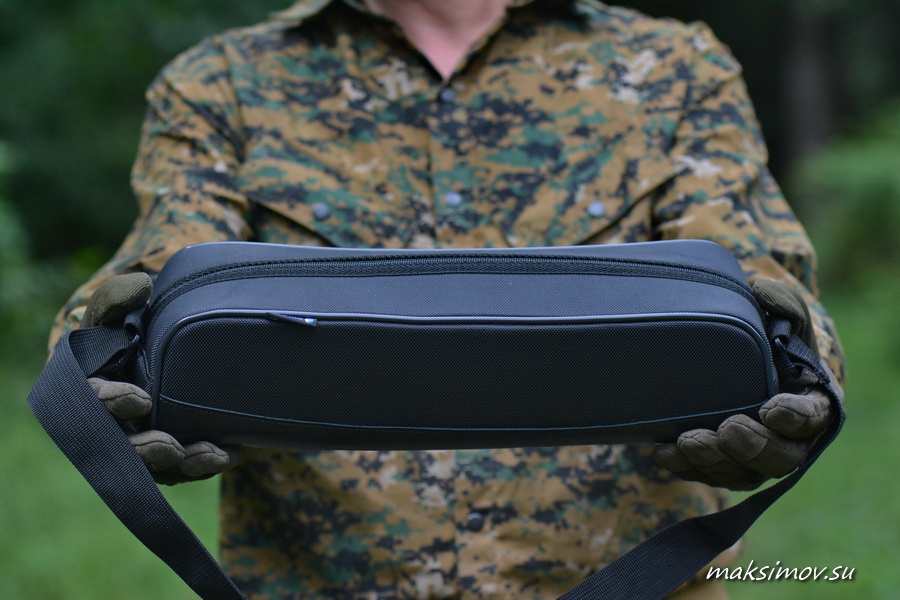

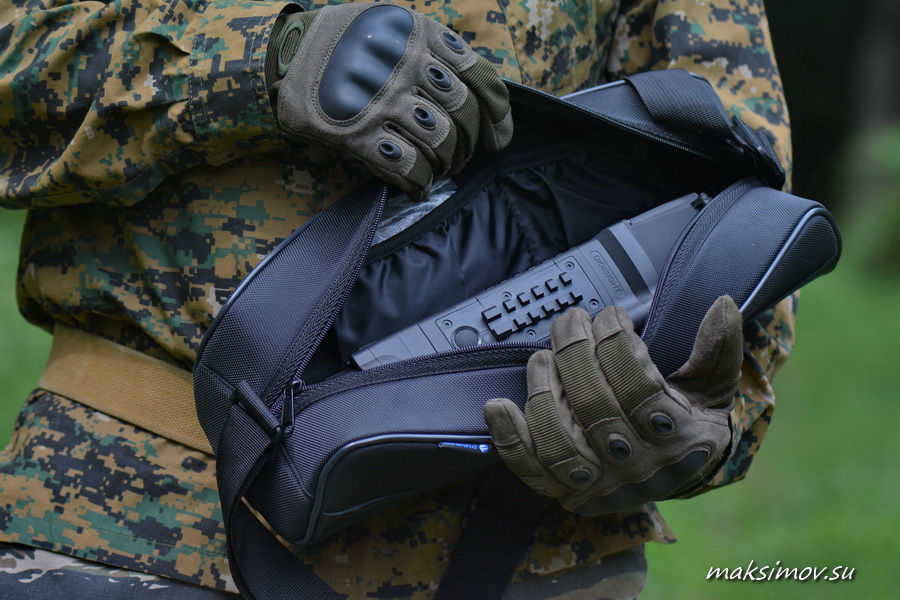

Прицел Pulsar DIGISIGHT 970
комплектуется удобным полужёским кофром-сумкой
для хранения и транспортировки




Элементы комплектации:

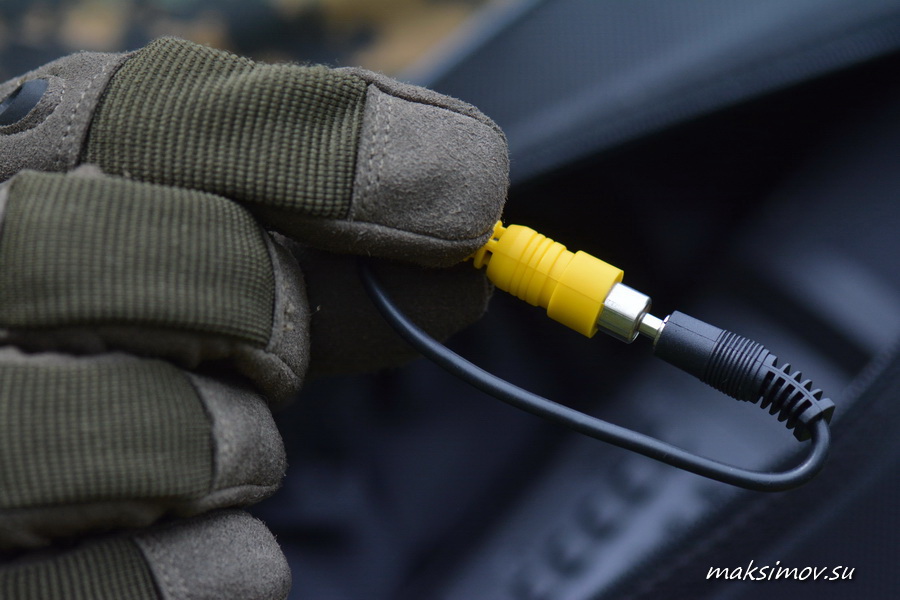

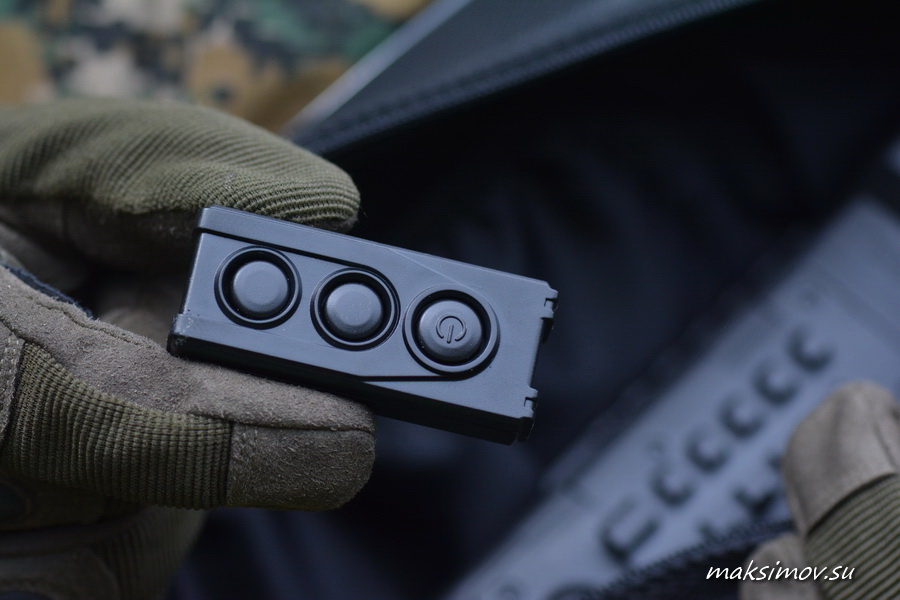

пульт дистанционного управления и шнур для внешнего питания

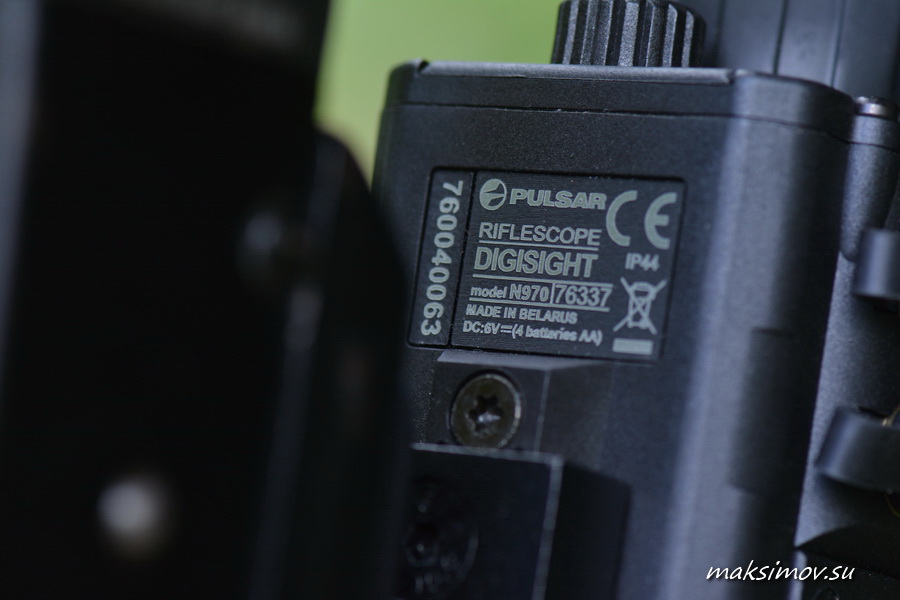

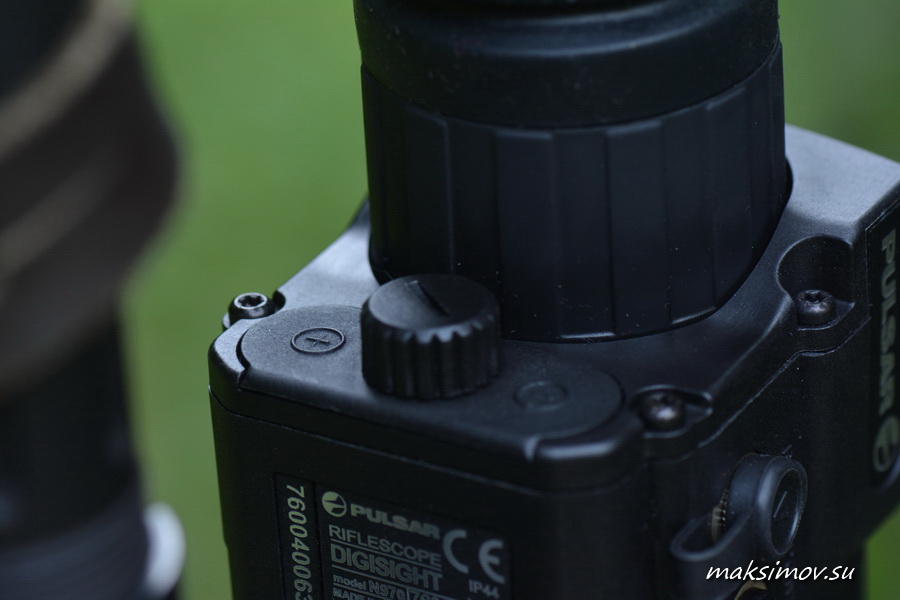

 Шильдик
на корпусе прицела




Здесь надо сразу определиться с тем, что основная масса охотников не особо разбирается (и не будет разбираться) во всех тонкостях ночной техники, причём неважно, тепловизоры это, «цифра» или привычные «ночники» на ЭОПах. Людям важно знать одно – что лучше отвечает их задачам и, конечно же, сколько это стоит.

И чтобы не говорили инженеры-оптики, а потребитель, вняв убедительным доводам рекламы, отзывам знакомых и своим личным установкам, в итоге голосует сердцем и рублём.

Статистика продаж гораздо красноречивее сложной аргументации профессионалов. Выбрать ночной прицел ничуть не легче, чем современный пылесос (пылесосы тоже работают на разных принципах и стоят тоже по-разному). Как быть простому охотнику?


Кронштейн на планку "вевер"
для Pulsar DIGISIGHT 970



Вот тут и выясняется, что сложившаяся на текущий момент тенденция в продажах ночной техники наглядно демонстрирует устойчивое доминирование «цифровиков», которые покоряют рынок благодаря удачному соотношению цены и эксплуатационных характеристик.

Традиционным прицелам с ЭОПами сейчас непросто - «снизу» их теснят «цифровики», а «сверху» - вытесняют тепловизоры.

Понятно, что «тепляки» по-прежнему доступны только для достаточно обеспеченных охотников, хотя и в этой нише приборы Pulsar, опять же по соотношению цена/качество, пока что находятся вне конкуренции и в России продаются очень хорошо.

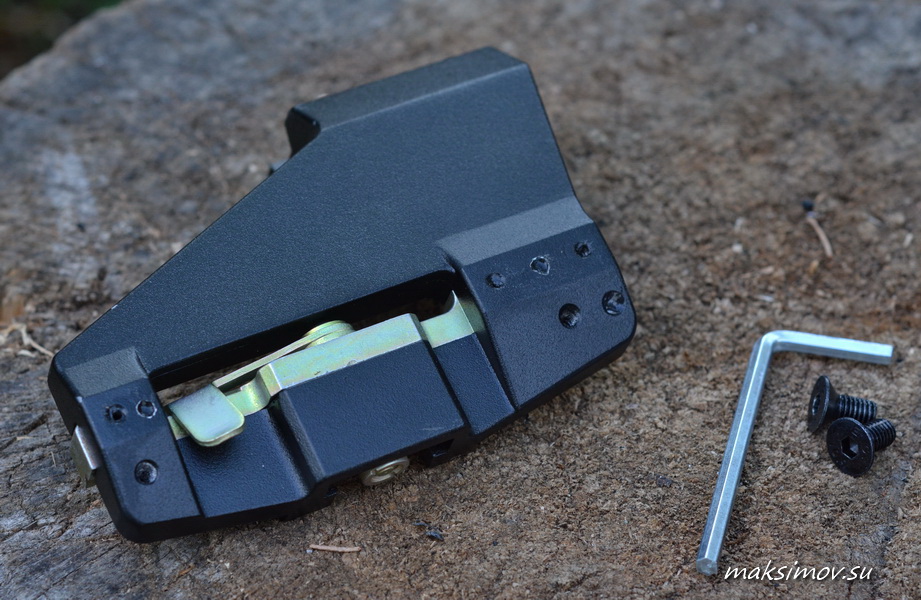

Боковой кронштейн
для карабинов "Тигр", "Сайга", "Вепрь"



Итак, тенденции очевидны, основные «игроки» обозначены. Примем в расчёт, что современный ночной цифровой прицел является привлекательным для охотника по целому ряду технических параметров и при этом доступен для большей части любителей ночных охот (судя по объёмам продаж это именно так).

При подготовке этой статьи не планировалось прямого сопоставления цифрового прицела с классической «колбой» или с тепловизором. Отнюдь, ибо дело это совершенно неблагодарное. Каждому – своё.

Я же, на примере «пульсаровского» Digisight N970, без излишнего углубления в технические подробности хотел наглядно рассказать вам о том, как и насколько хорошо работает современный цифровой ночной прицел. Итак, приступим.

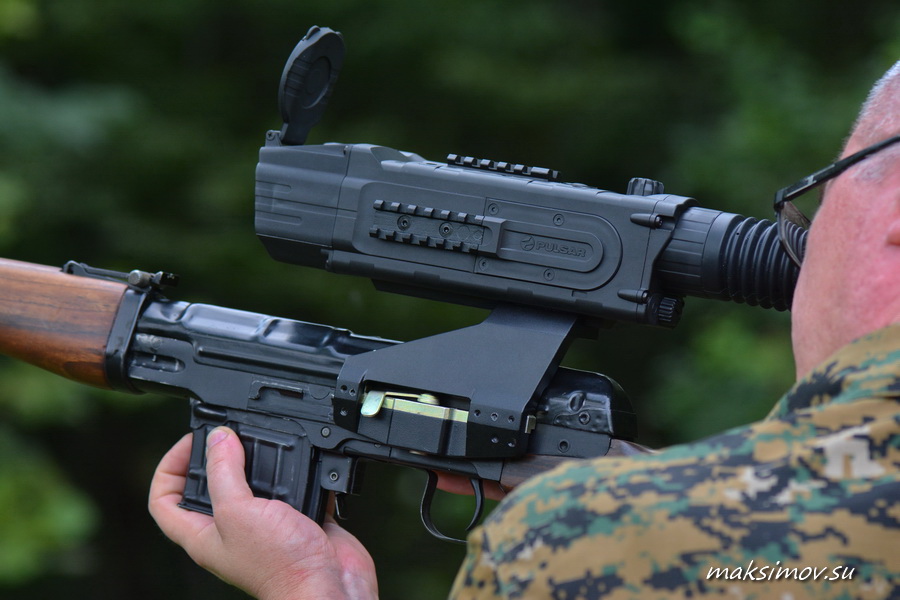

Монтаж Pulsar DIGISIGHT 970
с боковым кронштейном на карабин "Тигр"









Цифровой прицел Digisight N970
Краткая справка

Этот прибор является серьёзно модифицированной моделью (это третье поколение пульсаровских «цифровиков»), в сравнении с предыдущими модификациями Digisight получившей целый ряд эксплуатационных преимуществ.

Напомню, что Pulsar недавно выпустил сразу четыре модели прицелов, которые отличаются типом встроенного ИК-осветителя (Digisight N960 оснащен осветителем 810 нм, а Digisight N970 – «невидимым» осветителем 915 нм) и наличием встроенного дальномера у моделей Digisight LRF N960 и Pulsar Digisight LRF N970 (осветители 810 или 915 нм).


Pulsar DIGISIGHT 970
с боковым кронштейном
на карабине "Тигр"




Существенно улучшена ночная чувствительность (примерно в 2 раза), на 30% увеличено поле зрения, появились новые функции, прибор уверенно «держит» любые калибры, в т.ч. 12-й «гладкий» и нарезные вплоть до .375H&H.

Мой прицел имеет целый ворох интересных, сугубо цифровых «примочек», о которых мы подробно поговорим ниже.


На фото видно, что для Тигра
этот кронштейн несколько высоковат.
Альтернативное решение будет показано ниже






Корпус и органы
управления Digisight N970

Начнём с корпуса прицела. Это водостойкая продолговатая коробка квадратного сечения, сделанная из лёгкого и прочного полимерного материала (стекловолокно с композиционным полимерным наполнителем) чёрного цвета, чем-то напоминающего неубиваемый армированный стеклонаполненный полиамид цевья и приклада автоматов Калашникова «сотой» серии.

Применение пластика в прицелах может показаться несколько непривычным, но, как показывает практика, это совершенно оправдано – приборы получаются легче, технологичнее и, соответственно, дешевле. Прочность такого пластика в эксплуатации не уступает традиционному алюминиевому сплаву.





В нижнюю часть корпуса прицела вмонтирована шина с внутренней резьбой под крепёжные винты различных кронштейнов производства Pulsar.

Для Digisight 900-й серии производитель предлагает два вида креплений – переходник на стандартную планку «вивер»/«пикатини» и боковой кронштейн для конверсионного оружия типа «Тигр», «Сайга», «Вепрь» и т.п.

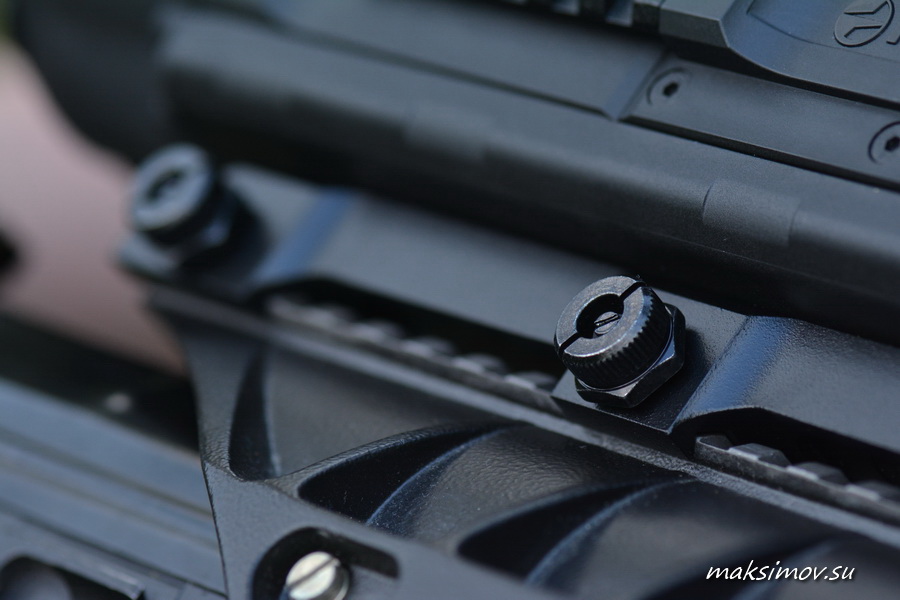

К корпусу прицела кронштейны крепятся несколькими мощными винтами с головкой под шестигранный торцевой ключ.


Функциональность внешних органов управления
прицелом Pulsar DIGISIGHT 970



На левой стороне корпуса расположена планка «вивер» для монтажа ИК-фонаря, видеорекордера Newton CVR640 или иных актуальных аксессуаров (в моделях 76338/76339 на эту планку установлен встроенный дальномер).

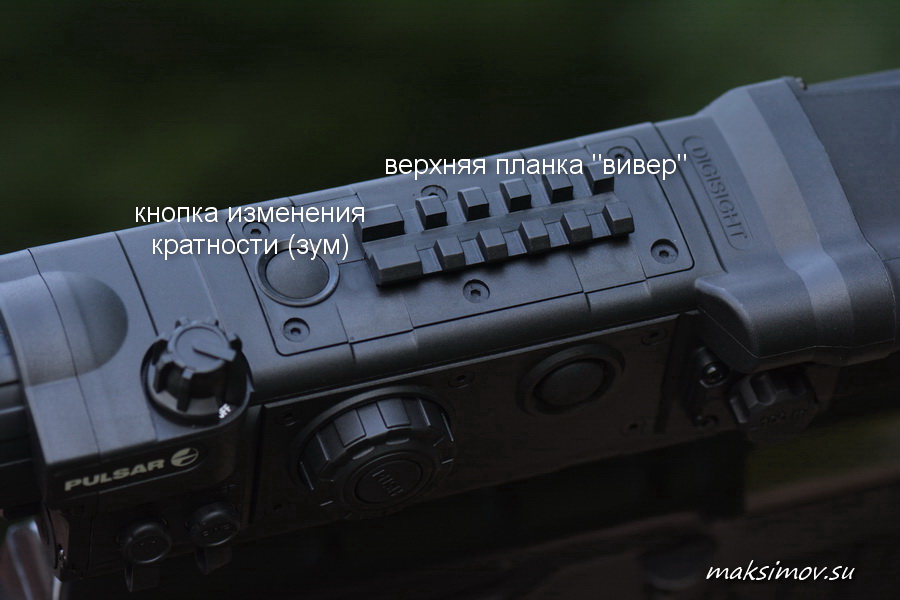

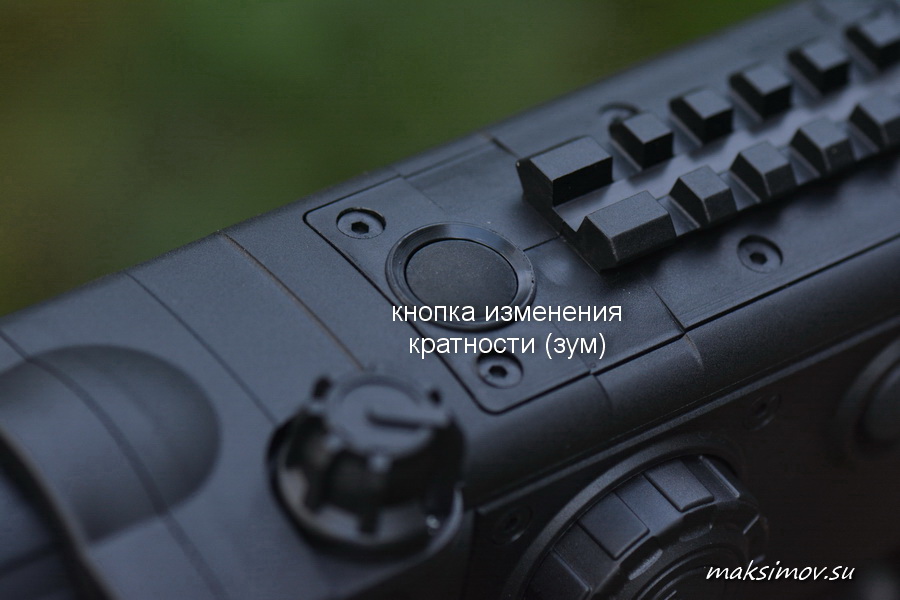

На верхней панели находится ещё один «вивер», кнопка изменения кратности «Zoom» и пятипозиционный переключатель (OFF-ON-IR1 –IR2 –IR3).

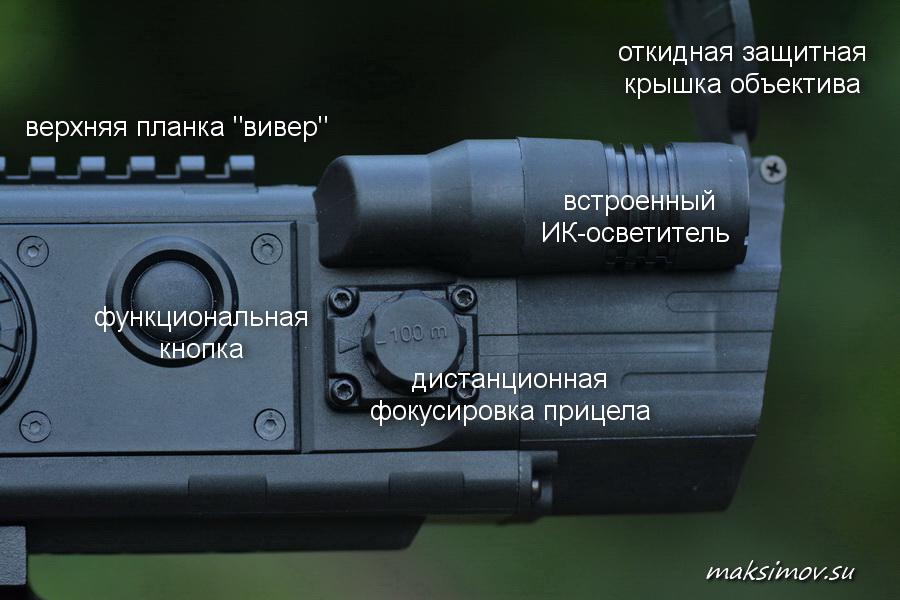

Функциональность органов управления
Pulsar DIGISIGHT 970




Правая панель прибора самая насыщенная. На ней находится встроенный ИК-фонарь, ручка фокусировки объектива, т.н. «функциональная кнопка», видеовыход, разъём «Power» для подключения внешнего питания и главный орган управления прицелом – энкодер.

Наличие в комплектации Digisight N970 беспроводного пульта дистанционного управления позволяет осуществлять ряд базовых операций без использования основных органов управления прицела.

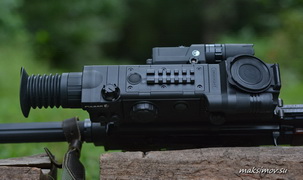

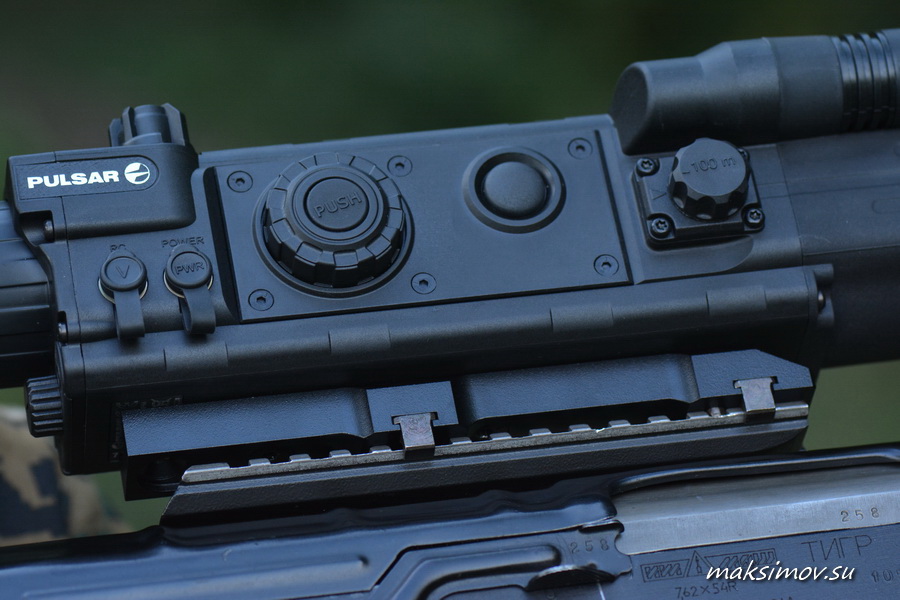

Верхняя панель и задняя часть
правой панели прицела




Передний торец корпуса (объектив) венчается откидной защитной крышкой, сзади расположен окуляр с интегрированным резиновым наглазником.

Ниже трубки окуляра находится отсек для четырёх батарей АА («пальчики»). Для установки элементов питания необходимо вывинтить прижимную головку крышки, вложить батареи, закрыть крышку и притянуть её винтовым фиксатором.

Время работы прицела на батареях без включения ИК-подсветки – 4 часа, с включённым осветителем – 2,5-3 часа. С блоком внешнего питания время работы увеличивается почти до суток (!). Масса прицела без батарей – 900 граммов, габариты – 340х95х94 мм.

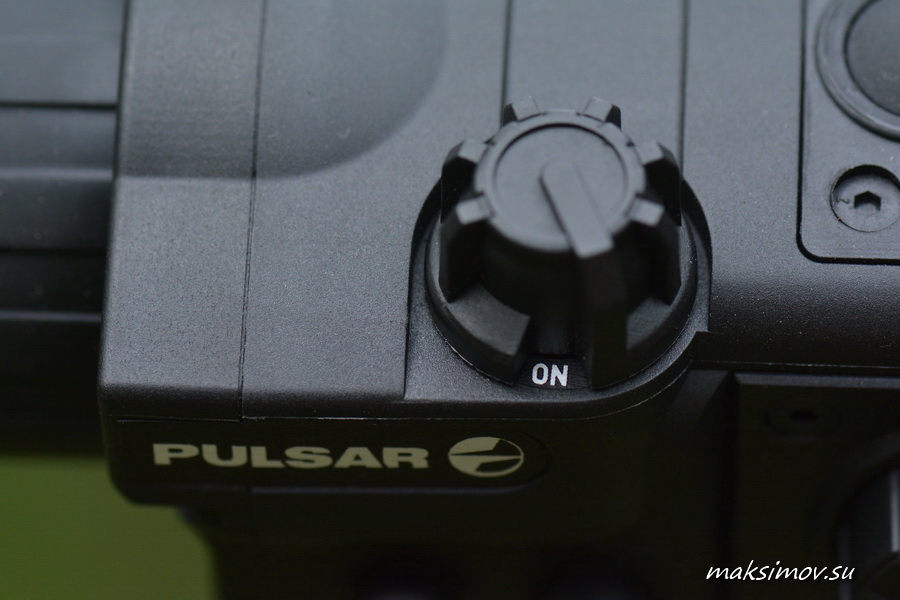

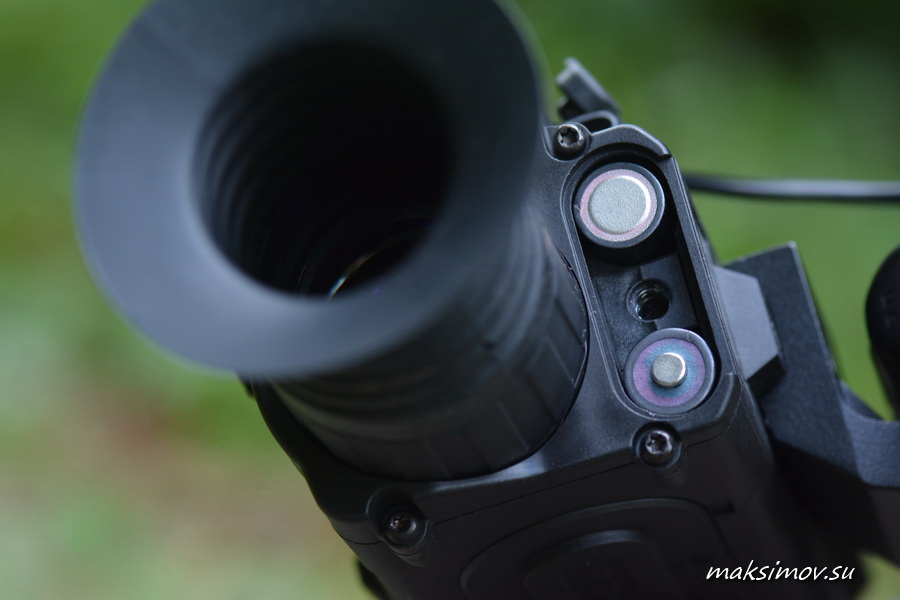

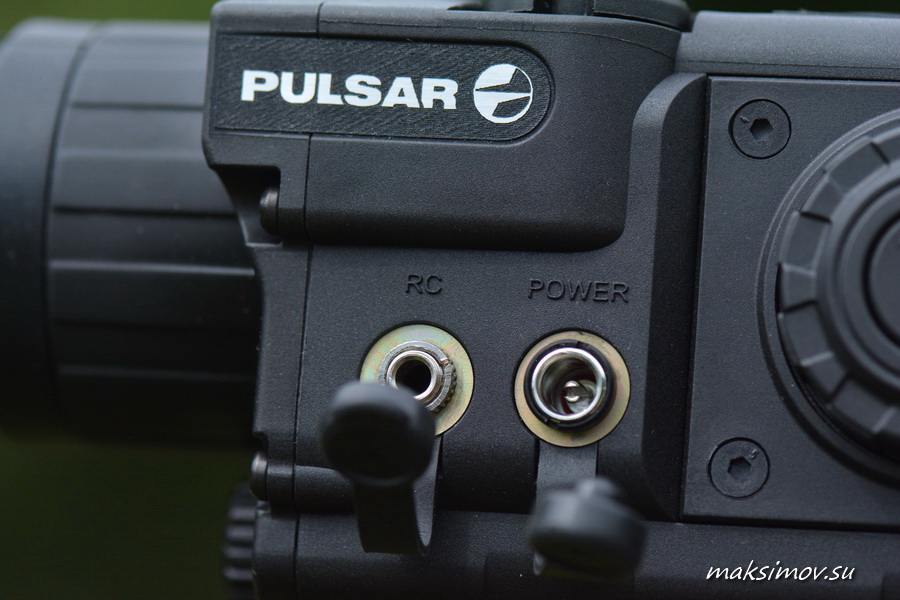

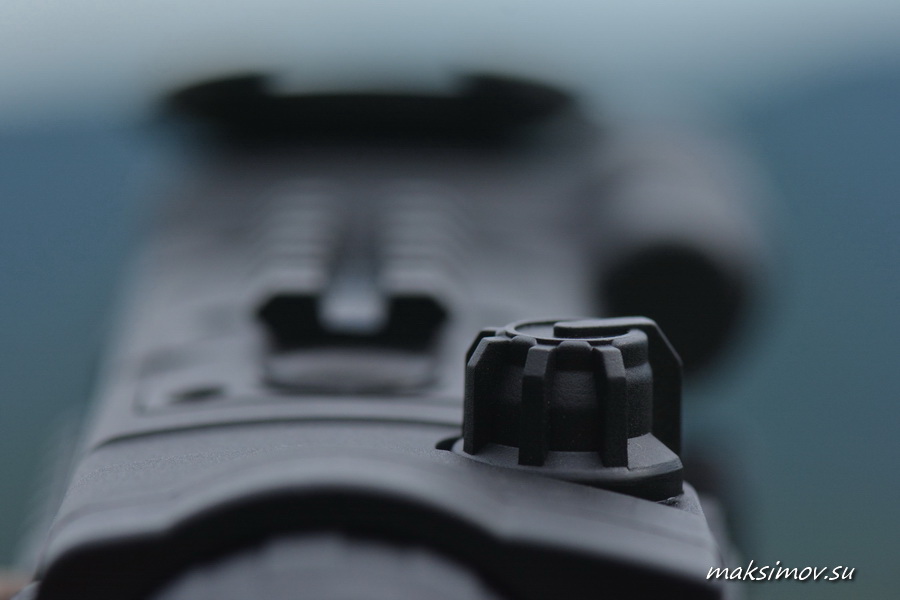

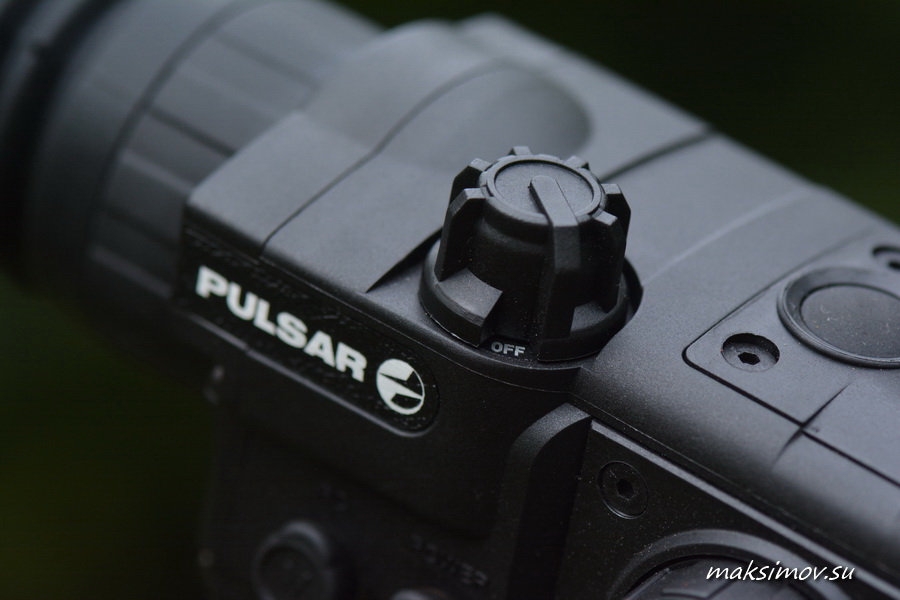

Пятипозиционный переключатель
(он же просто "включатель/выключатель)
и порты для проводов внешних аксессуаров

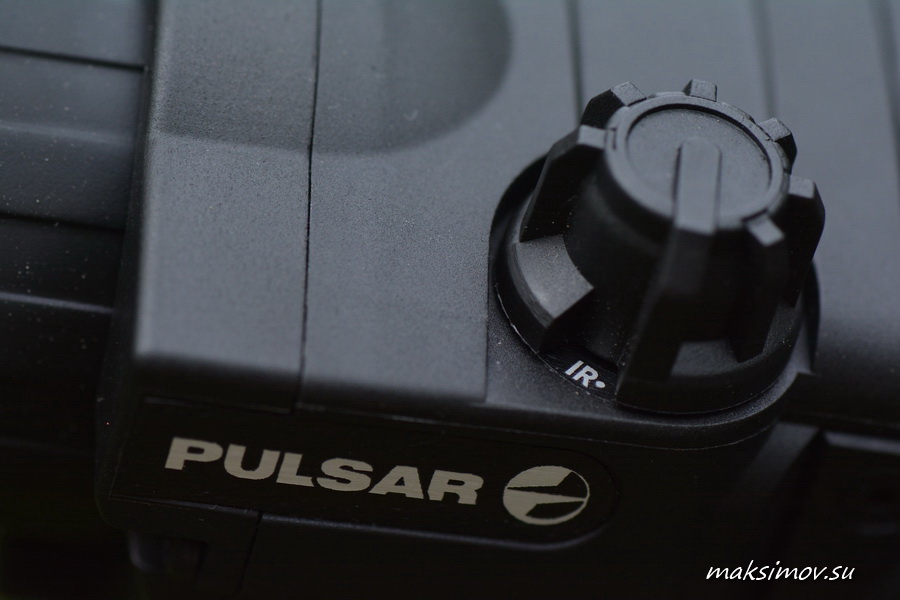

Пятипозиционный переключатель
Pulsar DIGISIGHT 970 (показаны три позиции)









Оптика и электроника
прицела Digisight N970

Диаметр объектива 50 мм, удаление выходного зрачка – 67 мм. Прицел имеет оптическое увеличение от 3,5 крат. Цифровой зум позволяет ступенчато увеличивать эту кратность в 2 или 4 раза, также есть функция плавного изменения кратности. Разрешение камеры - 752x582 пикс.

В прицеле применён морозоустойчивый OLED-дисплей, который отличается коротким временем «отклика» и обеспечивает чёткое, несмазанное изображение при наблюдении за динамичными объектами. Разрешение дисплея - 640x480 пикс.

Заявленная производителем дистанция распознавания – 370 м, дистанция обнаружения объекта высотой 1,7 м – около 500 м.

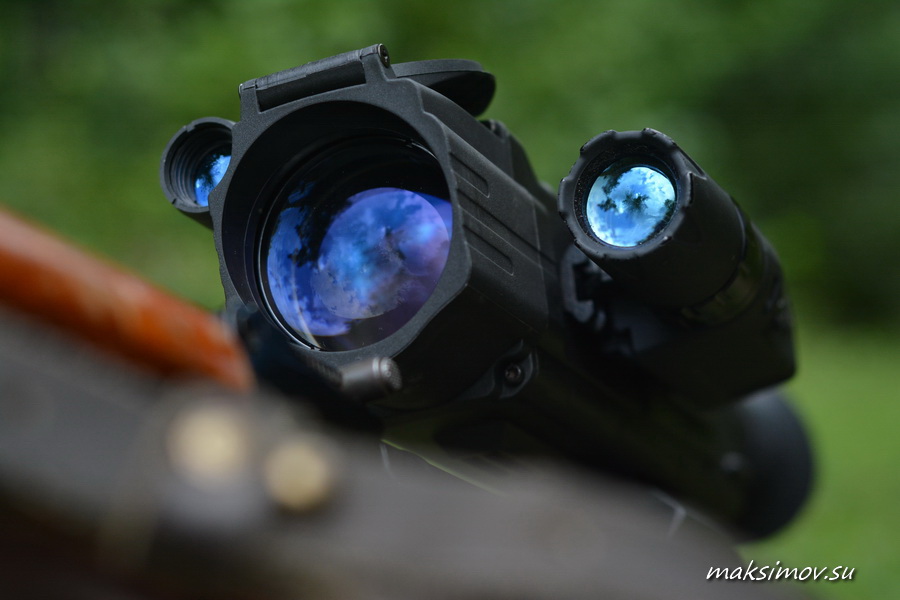

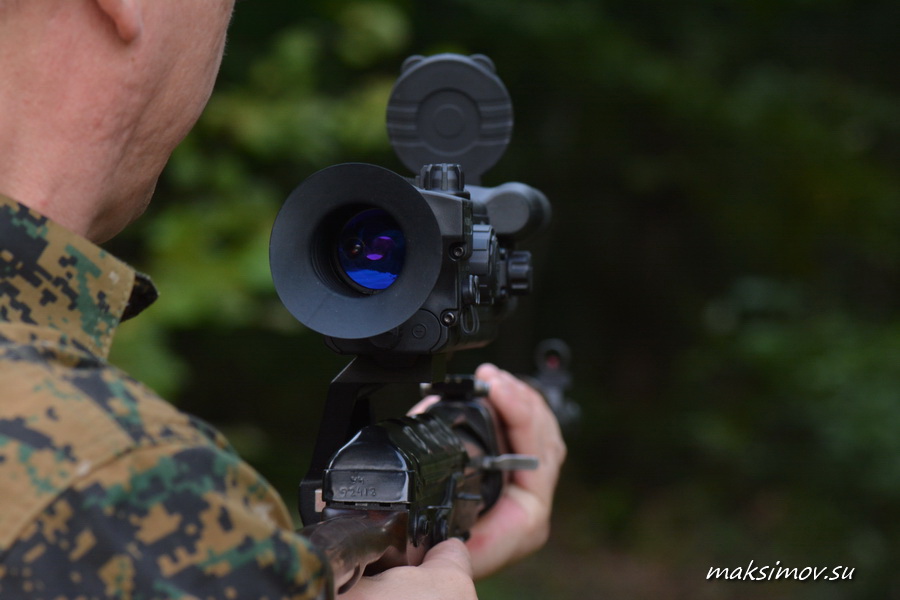

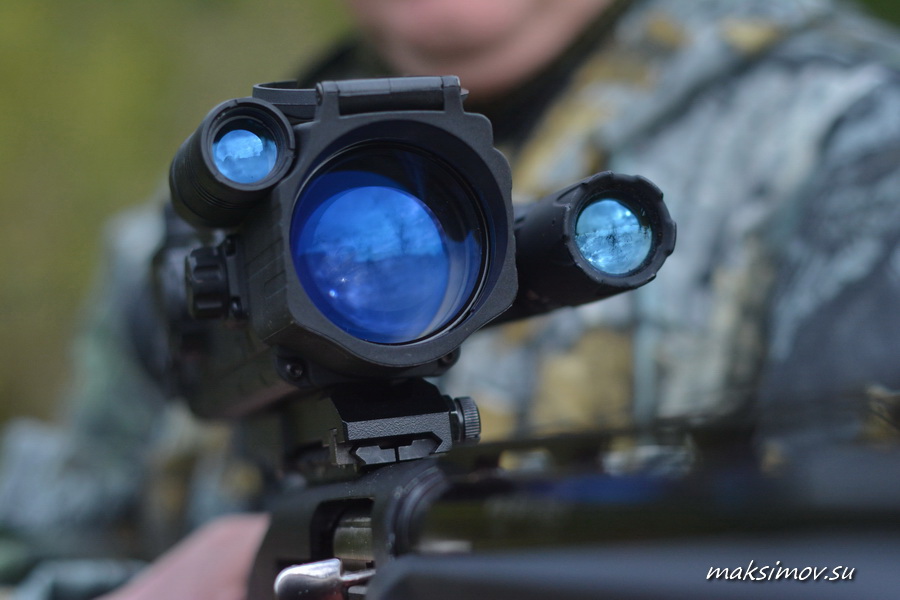

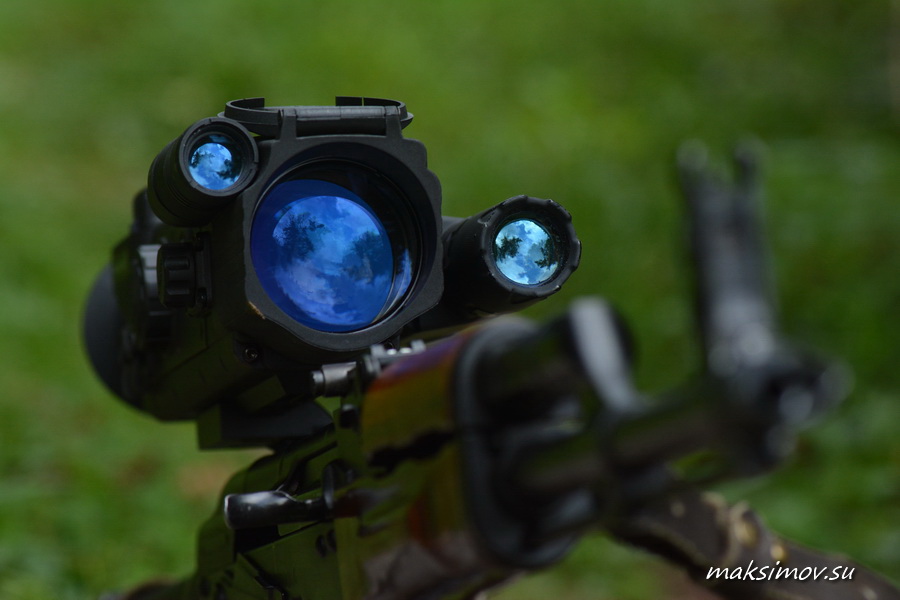

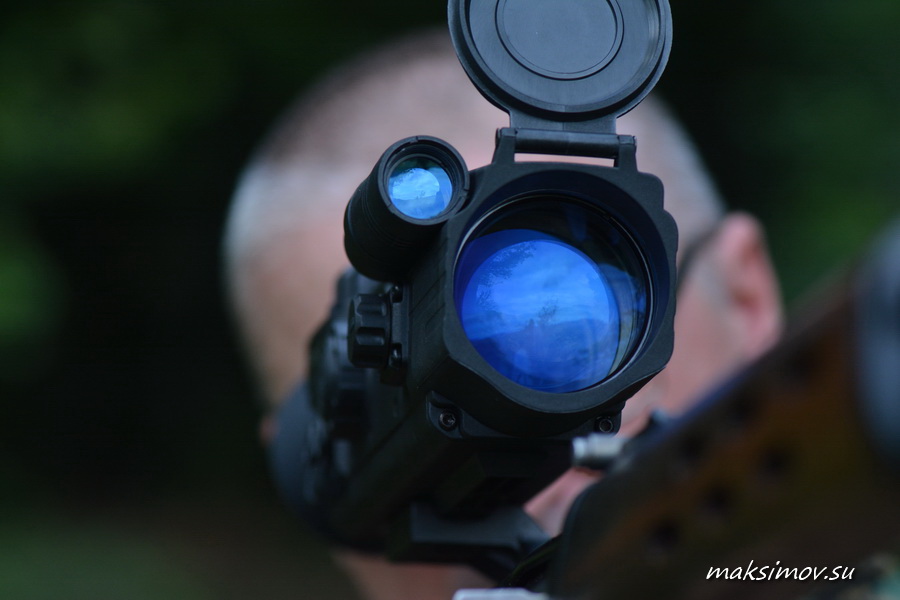

Объектив и окуляр
прицела Digisight N970

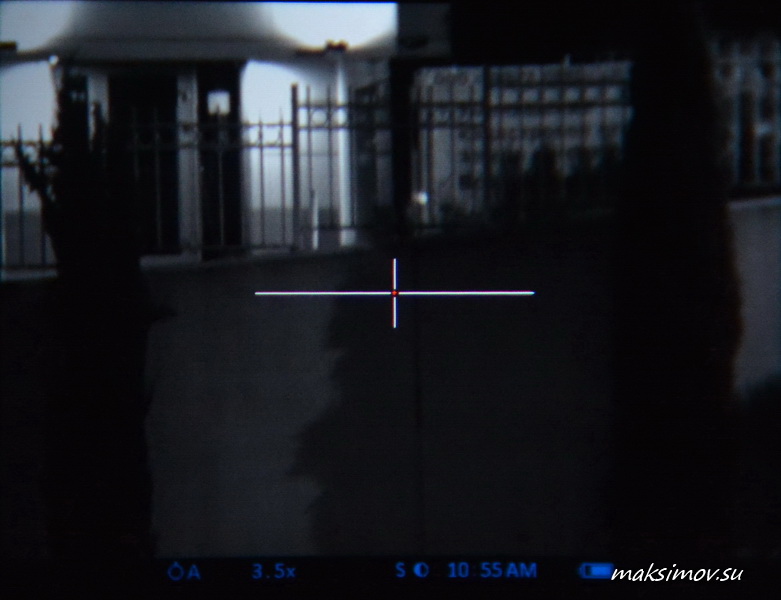

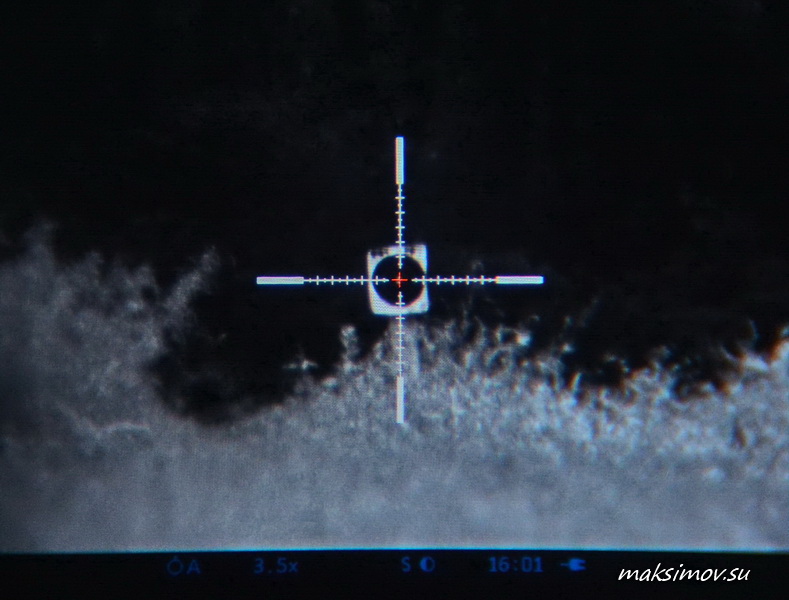

«Картинка»
прицела Digisight N970

Пользователь видит в окуляр прицела прямоугольное чёрно-белое изображение – увеличенный дисплей. Непривычно, но к этому быстро привыкаешь. Если объяснять «на пальцах», то схема работы цифрового прибора следующая: оптическая система объектива собирает изображение и фокусирует его на CCD-матрицу (как в современной цифровой фото- или видеокамере).

С матрицы полученная «картинка», после обработки процессором, уже в цифровом виде передаётся на видимый вами дисплей. Все манипуляции с прицелом, в т.ч. пристрелку и непосредственно стрельбу, мы осуществляем именно при помощи «картинки» на дисплее. Именно поэтому прицелы Digisight лишены привычных «барабанов» внесения поправок.

Digisight N970 имеет несколько параметров настройки изображения. Благодаря функциям быстрой настройки (Contrast и SumLight) – пользователь может резко увеличить контраст изображения и активировать режим повышения чувствительности матрицы. Дополнительно имеются режимы тонкой регулировки яркости и контраста, причём все эти манипуляции производятся легко, удобно и быстро.

Для пользователя доступны 11 вариантов прицельных марок в различных комбинациях световых вариантов. Во время работы с прицелом все текущие служебные данные отображаются в виде буквенных, цифровых символов и цветных пиктограмм в специальной информационной полосе в нижней части дисплея.

При этом наблюдаемое изображение совершенно не перекрывается, а стрелок получает возможность быстрого и комфортного считывания нужной информации.


"Картинка" прицела Digisight N970
(в дневное время)






Дополнительные функции

Электроника прицела имеет энергосберегающие режимы и функцию автоматического отключения. С учётом того, что цифровые прицелы довольно «прожорливы», любая возможная экономия энергии не будет лишней.

При продолжительном (более 10 секунд) нахождении оружия с установленным на нем Digisight N970 в положении «наклон более 70° по вертикали и 30° по горизонту» прицел автоматически отключается.

Такая функция уже давно присутствует на европейских дневных прицелах премиум-класса и её наличие в прицелах Digisight можно только приветствовать.

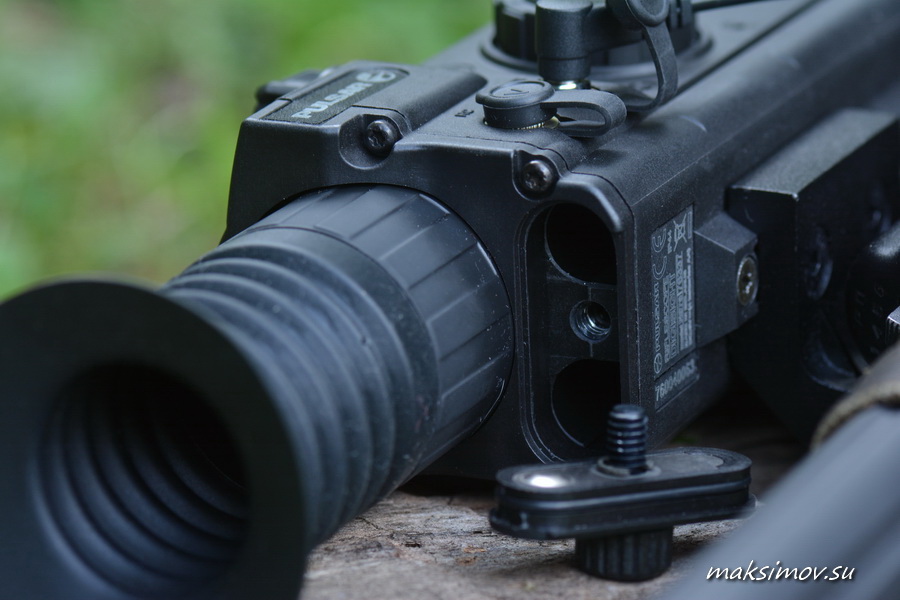

Батарейный отсек прицела
Digisight N970




Помимо этого, для экономии ресурса батарей и в тех случаях, когда видеозапись с прицела не ведётся (при установленном видеорекордере Newton CVR640), функционально предусмотрено отключение модуля передачи видеосигнала на внешние устройства.

С питанием вопрос решается просто: оптимальный вариант для длительных засидок – использование внешнего питания (в моём случае отлично показал себя блок Pulsar EPS5, который зимой можно прятать под одежду). Также есть возможность запитать прицел от автомобильной сети.

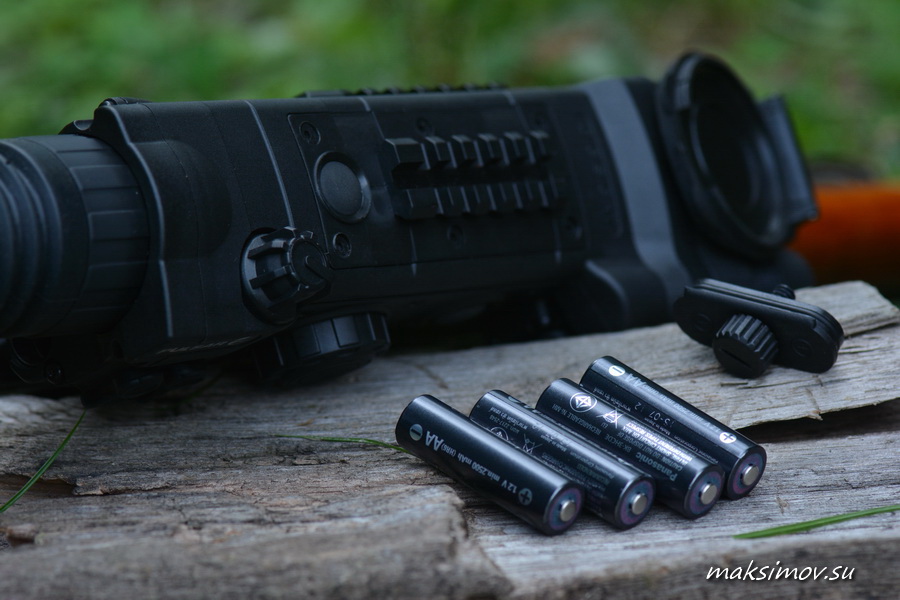

Для работы прицела необходимо 4 батареи АА
(или соответствующие аккумуляторы)



Digisight N970 имеет электронный контроль бокового завала. При стрельбе в обычном положении это не особо нужно, а вот в сложных условиях (дезориентация охотника в пространстве в очень тёмной ночи, стрельба из неудобных положений или под большим углом вверх или вниз) и при стрельбе на значительные дистанции это может оказаться нелишним.

Суть функции в следующем: при горизонтальном наклоне оружия на угол более 5 градусов, на дисплее с двух сторон появляется предупреждение в виде стрелок с индикацией направления и уровня завала.

Визуально всё читается наглядно - чем больше горизонтальных штрихов с составной стрелке, тем выше угол бокового завала.

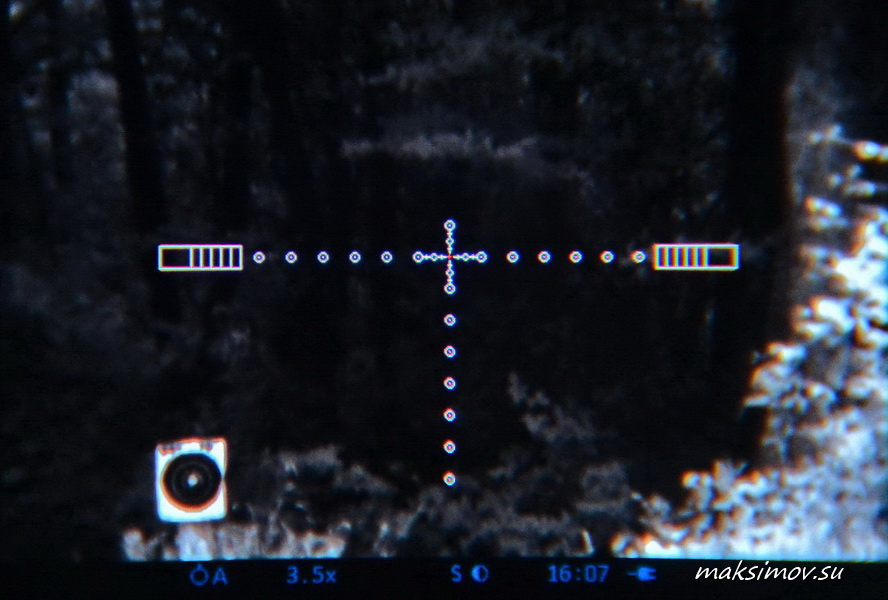

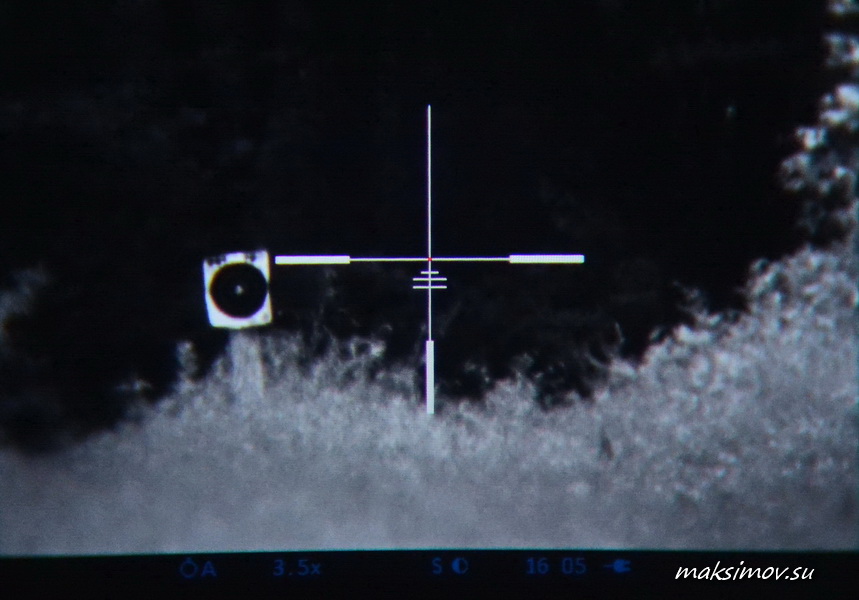

Функция контроля горизонта в работе
(синие стрелки на фото справа)

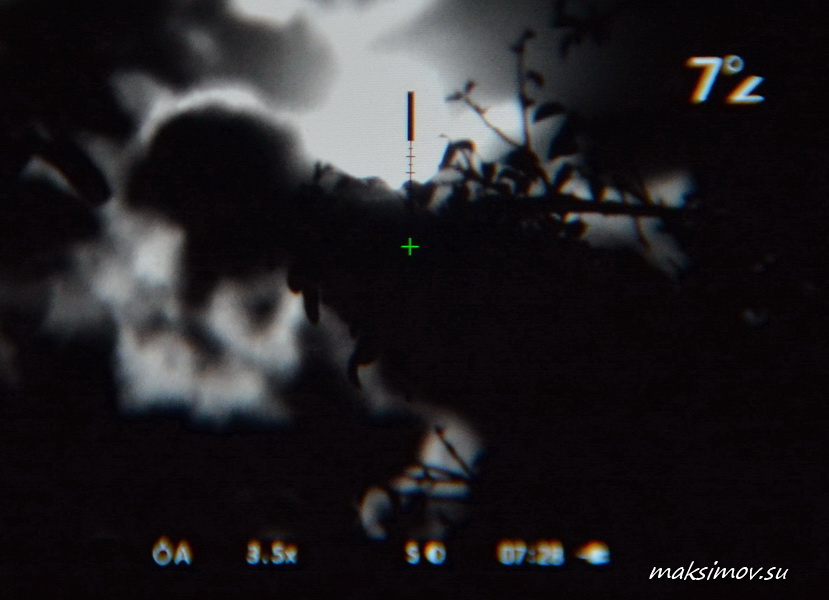

Ещё одна полезная функция – угол места цели. Эта опция включается по желанию пользователя прицела. Надо отметить, что обе электронные функции, контроль завала по горизонту и определение угла места цели, в прицеле Digisight N970 дают довольно грубые показания.

Тем не менее, в ряде случаев это может быть хорошим подспорьем для более-менее продвинутого стрелка, не имеющего с собой дополнительного оборудования.

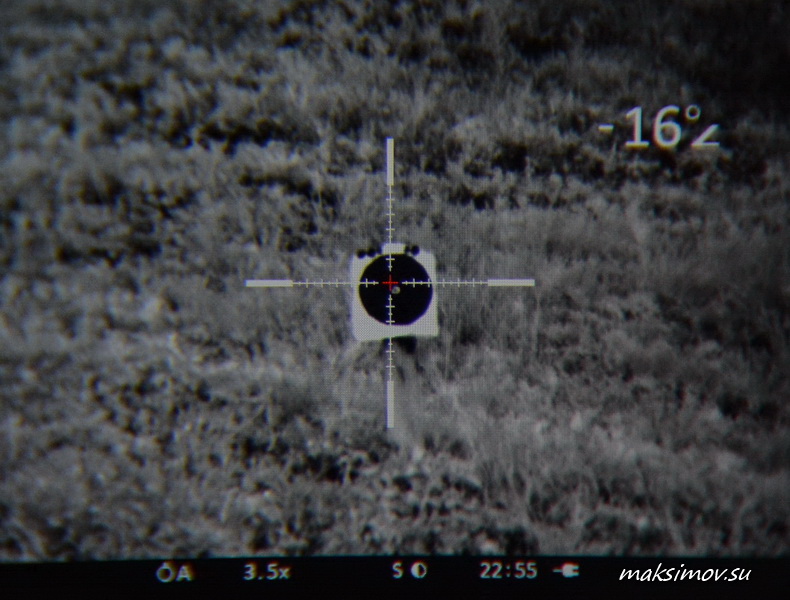

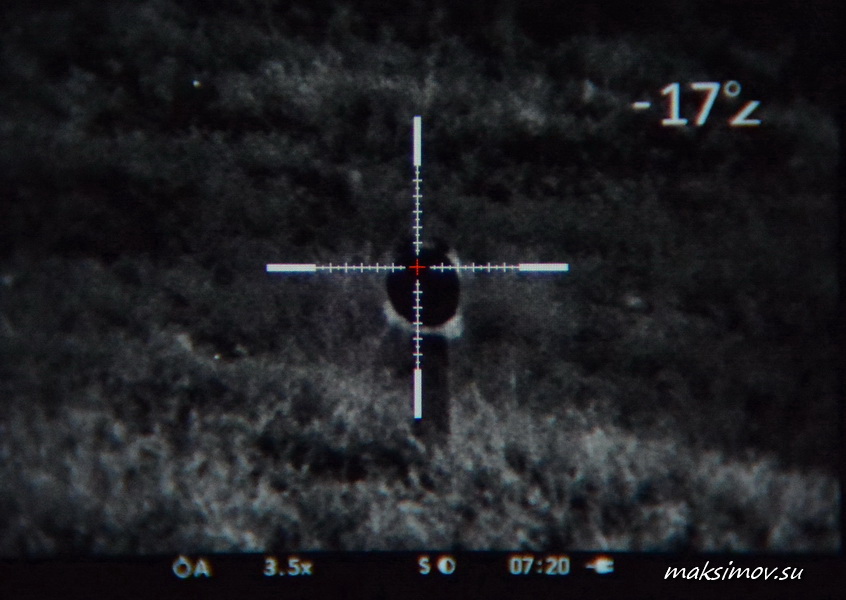

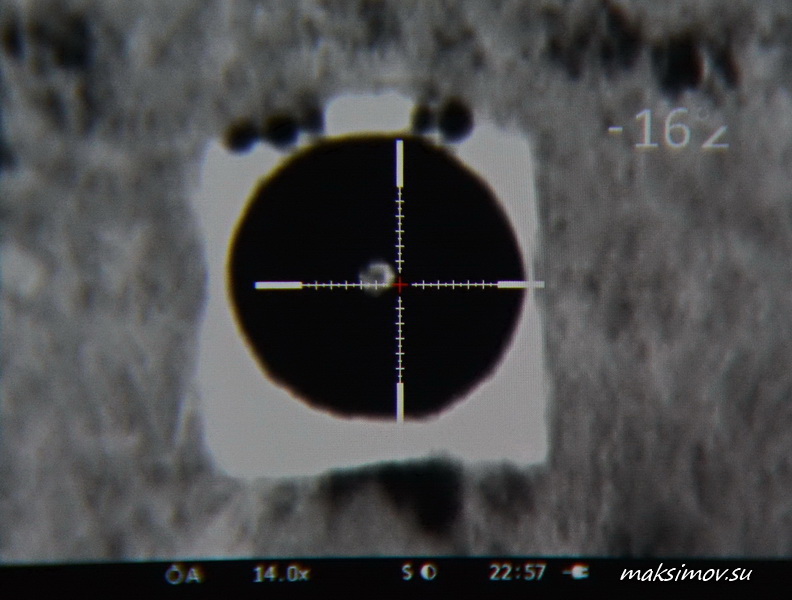

На этих фото, в верхнем правом углу)
хорошо видны цифры угла места цели (со знаками + и -)







Пристрелка Digisight N970
Настройка прицела на выбранном оружии

А теперь давайте установим Digisight N970 на карабин и приведём его к нормальному бою. Сразу отмечу, что в качестве носителей для нашего прицела я использовал нарезное оружие в лице гражданского АКМ (ВПО-136) под патрон 7,62х39 мм и карабина «Тигр» под патрон 7,62х54.





Для тестирования прицела на повторяемость поправок и максимальную точность была использована сверхточная (техническая кучность 0,2 МОА) 6,35-мм РСР-винтовка «Varmint» производства ведущей российской компании «Атамаn», а для испытаний на прочность – российский гладкоствольный полуавтомат 12 калибра МР-155.

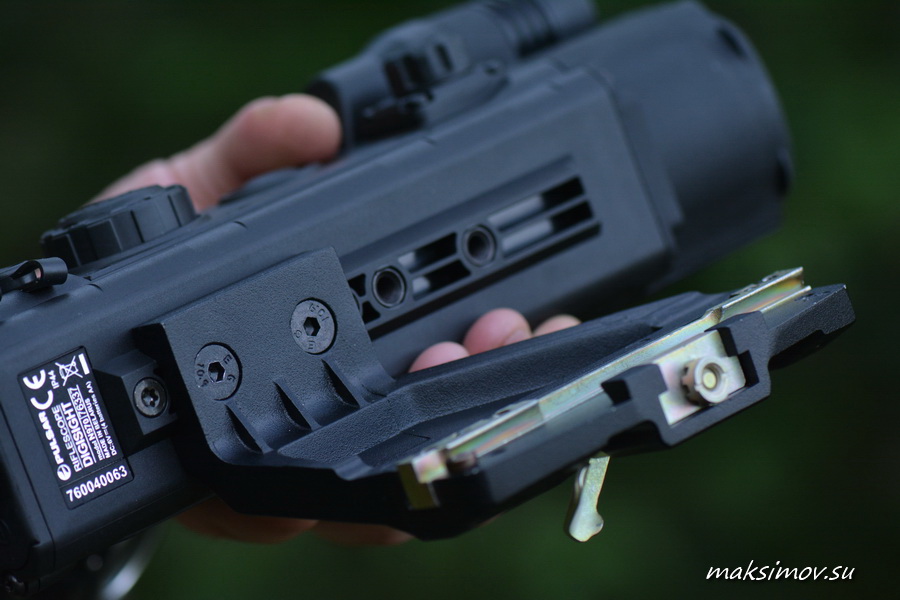

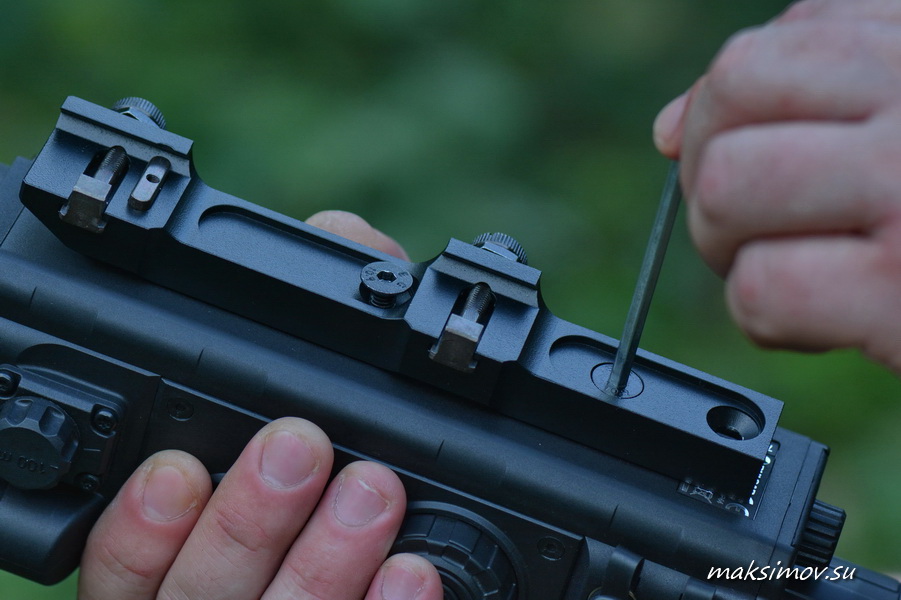

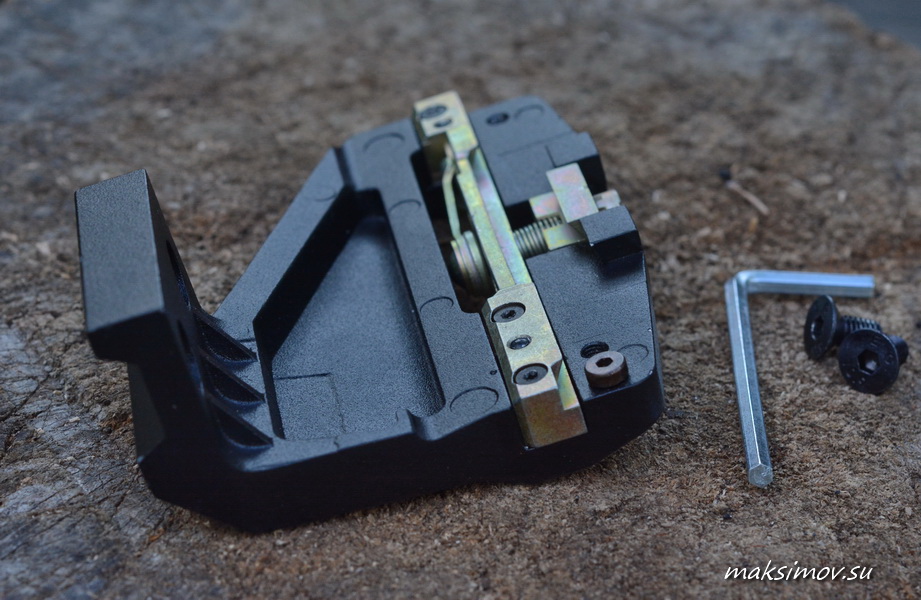

Крепление Digisight N970
на кронштейн с переходом на планку "вивер"
и боковой кронштейн НПЗ



Забегая вперёд,отмечу, что отдачу прицел держит на любом оружии, это факт. Прогонка «пристрелочной» функции электроники прицела по «квадрату» на РСР-винтовке продемонстрировала отличную точность.

Обратим внимание на нужную функцию, которую оценят владельцы нескольких «стволов» - Digisight 900-й серии имеют три специализированных профиля и могут запоминать пристрелку для нескольких экземпляров оружия, в том числе – пять индивидуально подобранных дистанций пристрелки для каждого профиля!

То есть – пристрелял прицел на одном карабине, зафиксировал для него «ноль» и несколько дистанций пристрелки, поставил на другой карабин, снова пристрелял, но «запомнил» эти данные в другом профиле. Поставил прицел обратно на первый карабин – просто выбрал его профиль с нужной дистанцией и всё – стреляй!

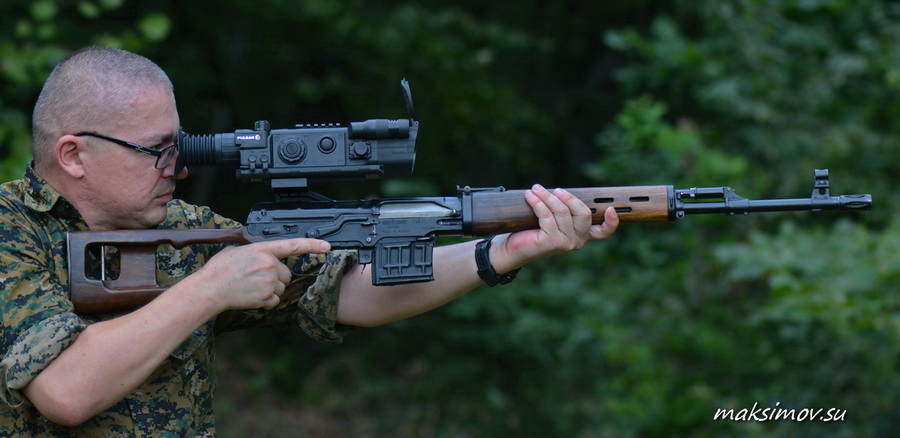

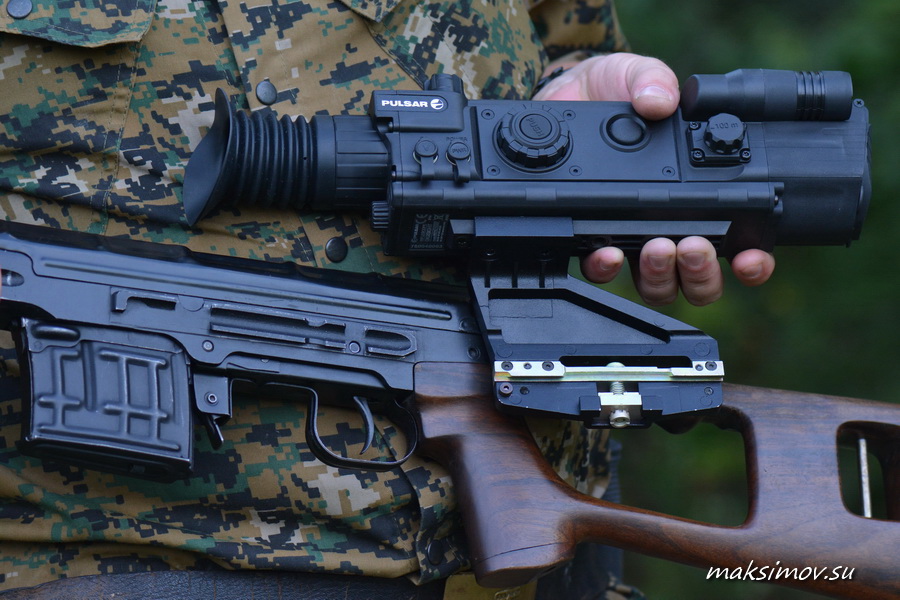

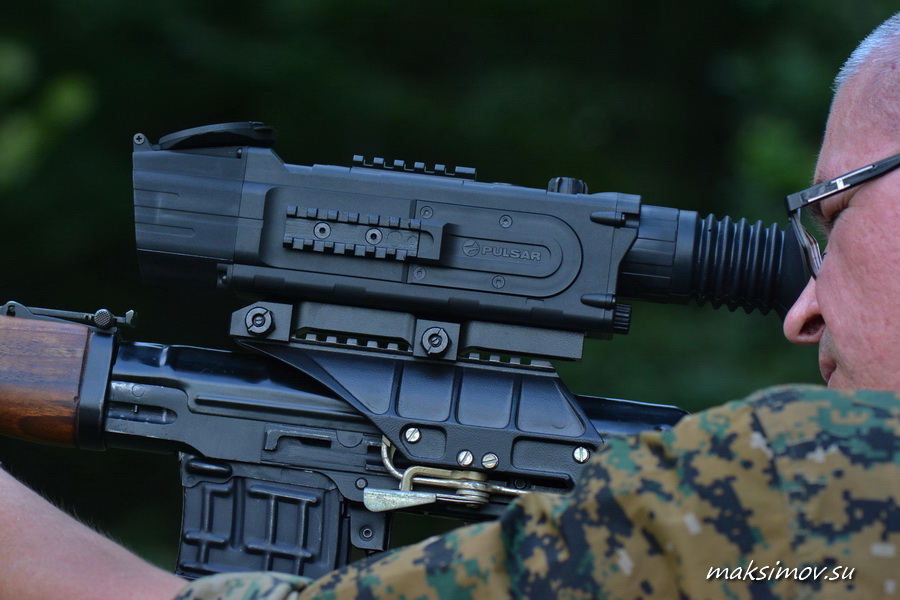

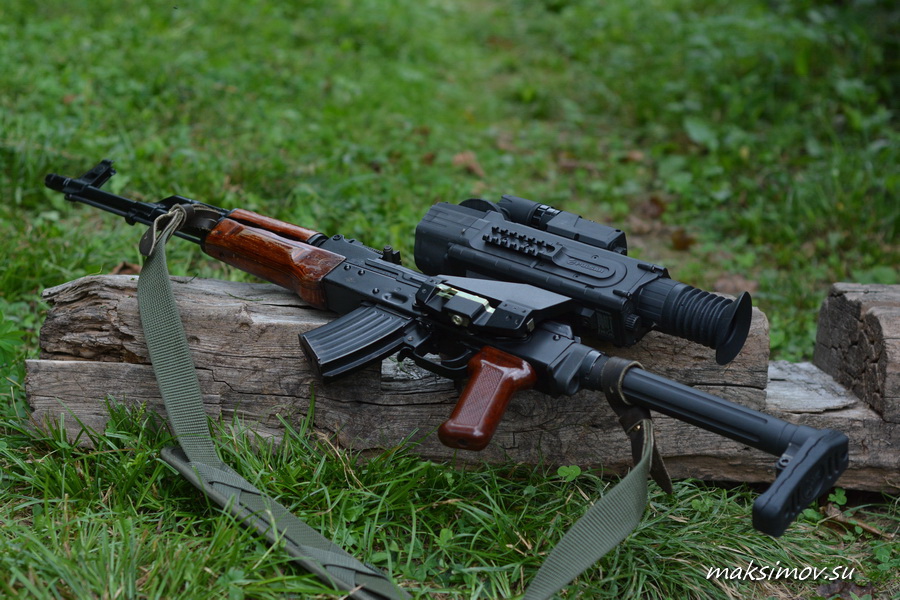

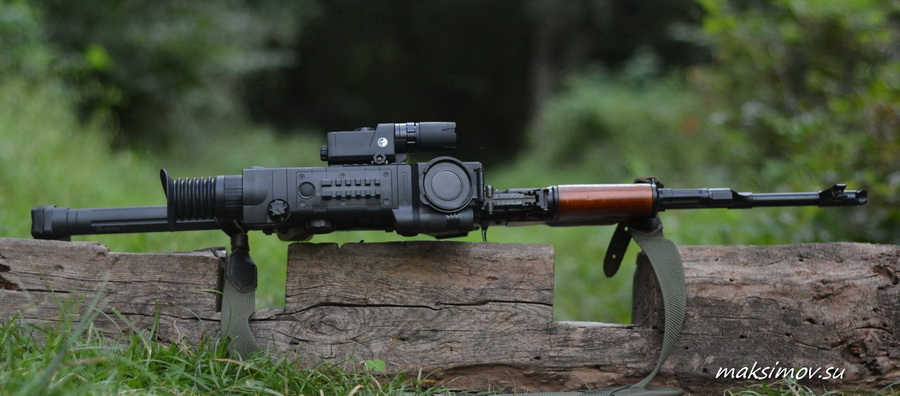

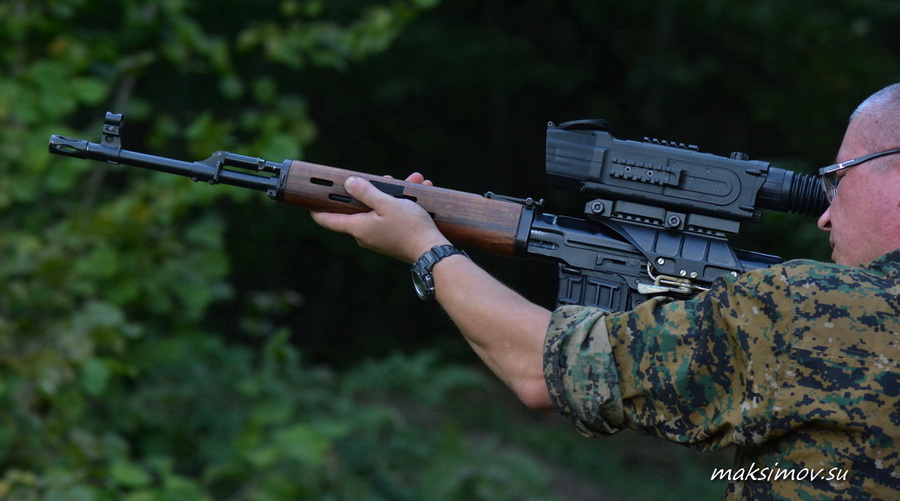

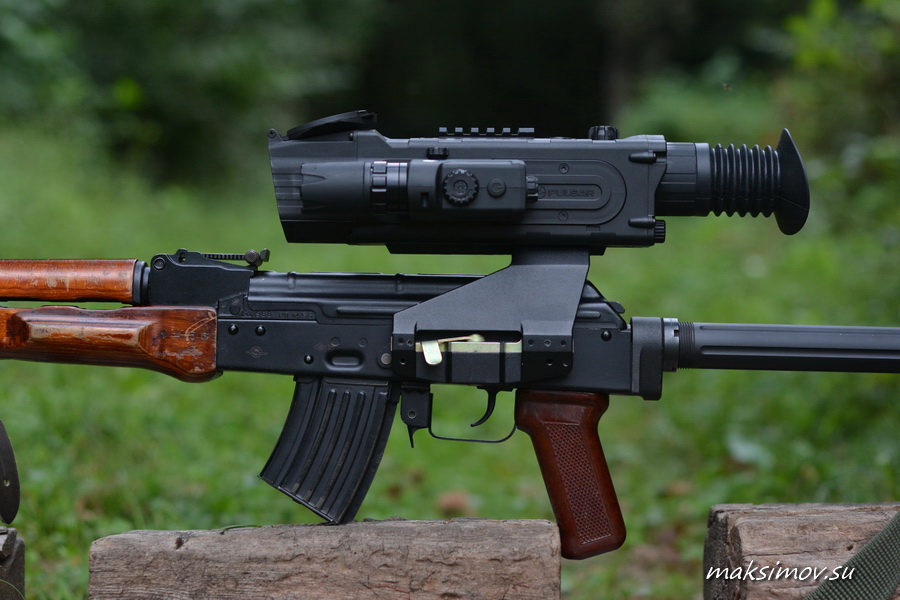

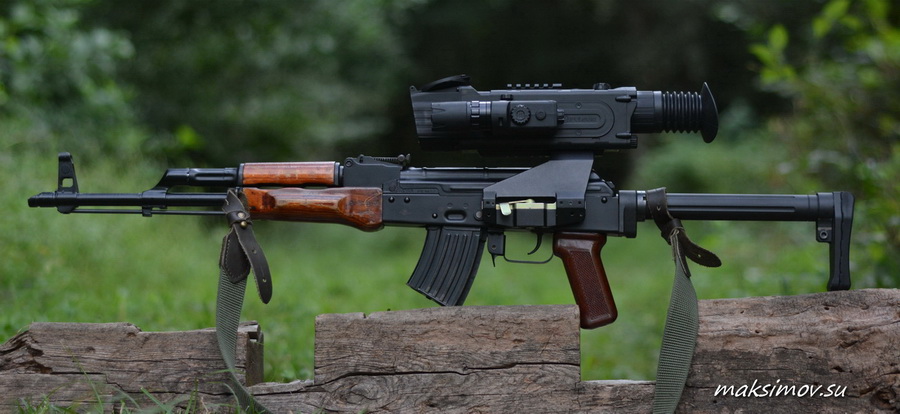

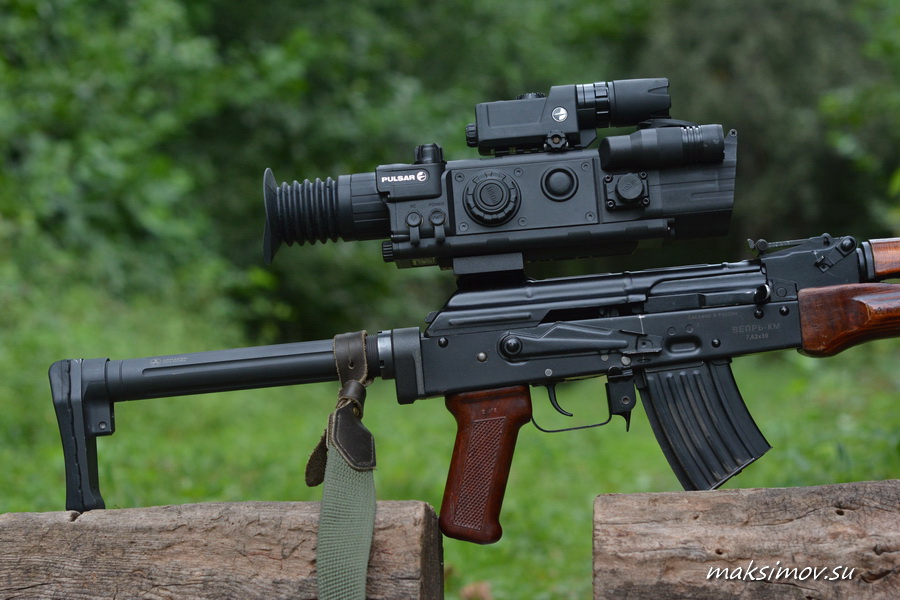

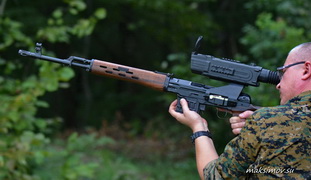

Digisight N970 на карабине ВПО-136
(огражданенный АКМ калибра 7,62х54)

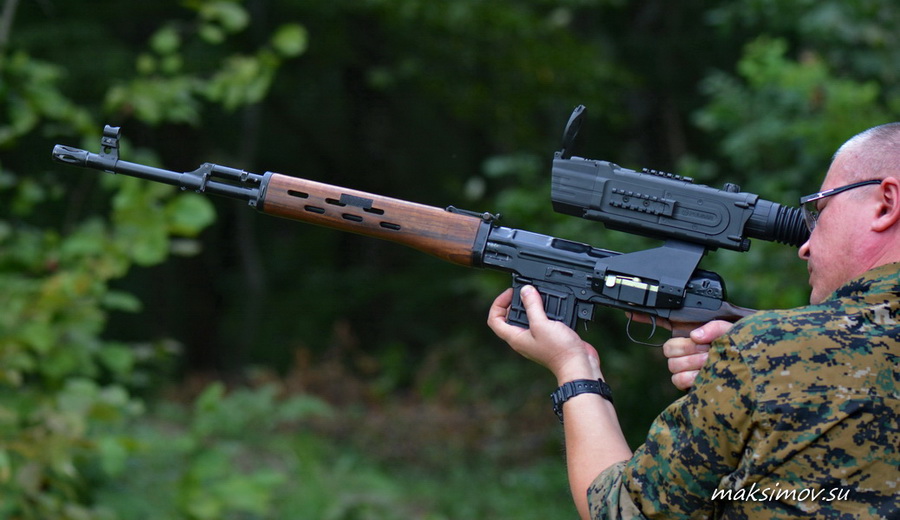

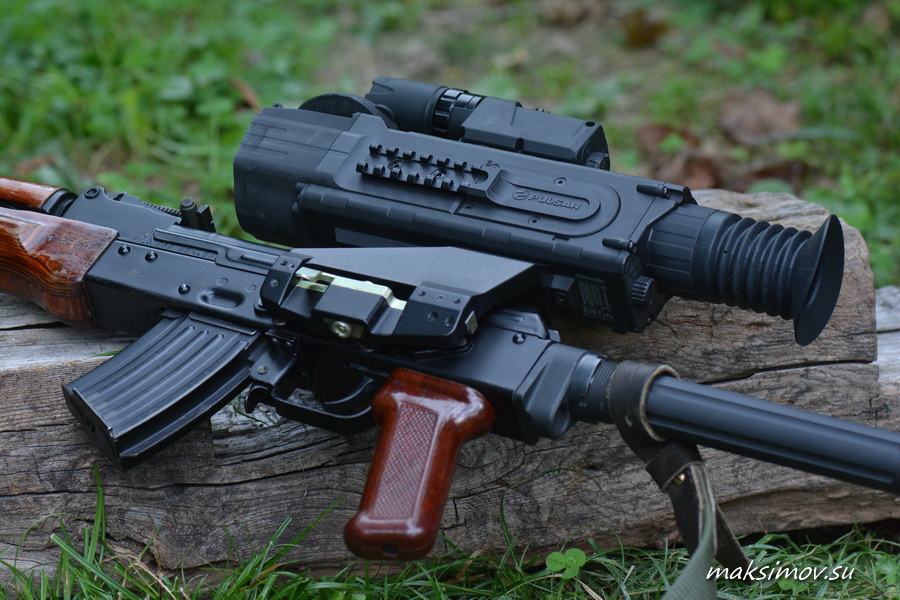

Несмотря на относительную внешнюю громоздкость,
прицел на компактном карабине
выглядит не так уж и дисгармонично




Прицел в стиле хай-тек
на оружии 1968 года выпуска!




Но обо всём по порядку. Сначала устанавливаем на прицел нужный тип кронштейна (фото кронштейнов отдельно от оружия выше, в начале статьи). Можно с фиксатором резьбы для винтов (так будет лучше), можно и без него (если калибр вроде 7,62х39 мм). Ставим прицел на оружие, на «вивер» или боковую планку, в зависимости от типа оружия.

Мне для нашего конверсионного оружия больше понравился вариант «переходник на вивер производства Pulsar + боковой кронштейн НПЗ». Для пристрелки удобнее использовать внешнее питание, благо шнур от него не особо мешает. Итак, установили прицел на оружие, можно приступать к пристрелке.

Причём, благодаря полной нечувствительности прицела к засветкам, для удобства это запросто можно делать и в дневное время (к чему вся эта суета в потёмках, верно?).

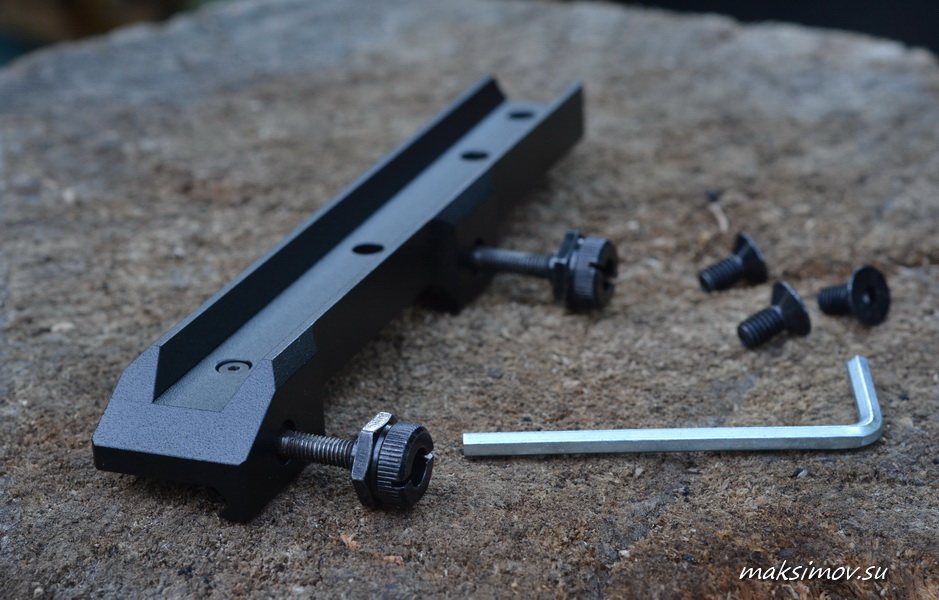

Кронштейн для установки на планку "вивер" -
наиболее оптимальное и во многом универсальное решение







Откидываем защитную крышку объектива (лучше отжать её максимально назад, уложив на корпус прицела). Поворачиваем голову пятипозиционного переключателя из положения «OF» в положение «ON». В окуляре появится синий логотип «Pulsar», после чего загорится прямоугольный дисплей.

Всё, прицел в активном режиме. Следующие три позиции переключателя - IR1, IR2 и IR3 – это включение встроенного ИК-осветителя, с наращиванием мощностью его работы. Как хорошо видно на фотографиях, встроенный осветитель проигрывает внешнему ИК-фонарю по ширине освещаемого пространства, т.е. светит «пятном». Тем не менее, встроенный «фонарь» является вполне достаточным для большинства охотничьих задач.

Далее, настойка «картинки». Здесь у нас имеется широкий выбор инструментов, от режима автоконтрастности до тонких ручных настроек. Всё регулируется легко и просто. В нижней части дисплея отображается минимальная текущая информация – от выбранной кратности до времени суток.

В верхнем правом углу можно увидеть индикацию уровня яркости изображения и, после активации, выбранную кратность, угол положения прицела по отношению к горизонту (угол места цели). В центре зрительного поля находится прицельная марка в виде креста той или иной конфигурации и цвета.

Индивидуальная диоптрийная подстройка осуществляется вращением окулярного кольца до тех пор, пока все пиктограммы не станут чётко различимы.

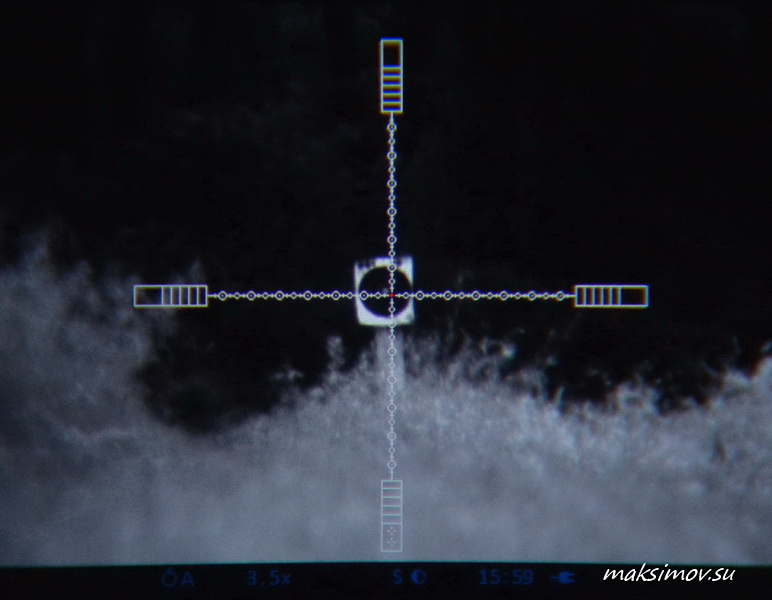

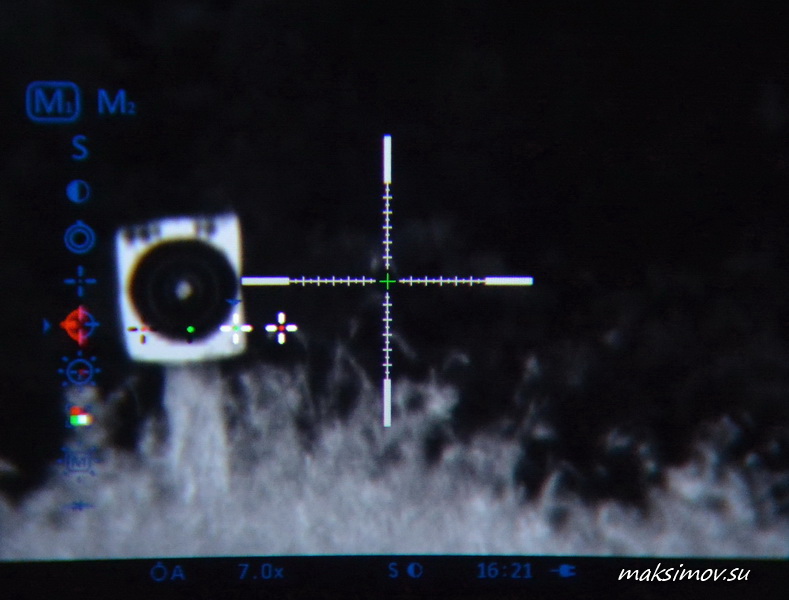

В этом фоторяду (см. и фото ниже) - все 11 вариантов прицельных сеток Digisight N970

(фото сделаны в дневное время).
Прошу обратить внимание на то,
что вживую "картинка" несопоставимо лучше чем на фото

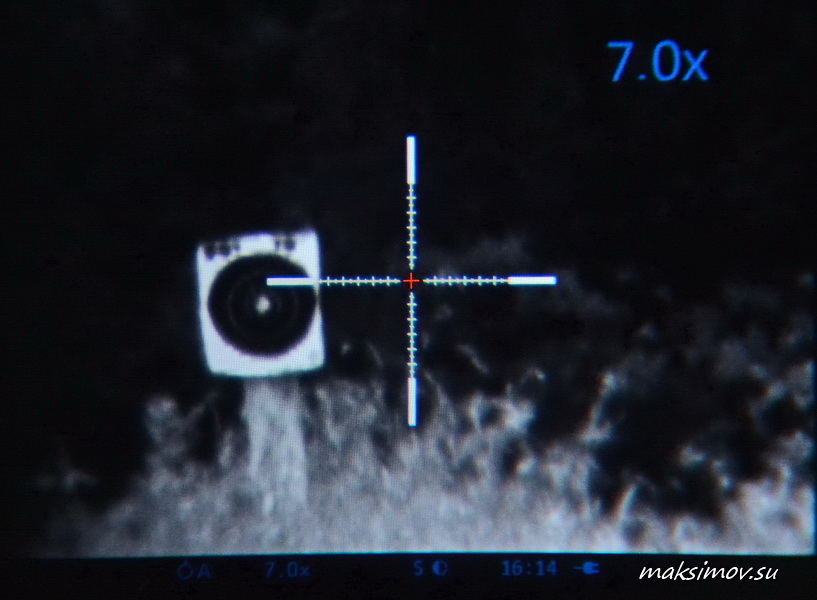

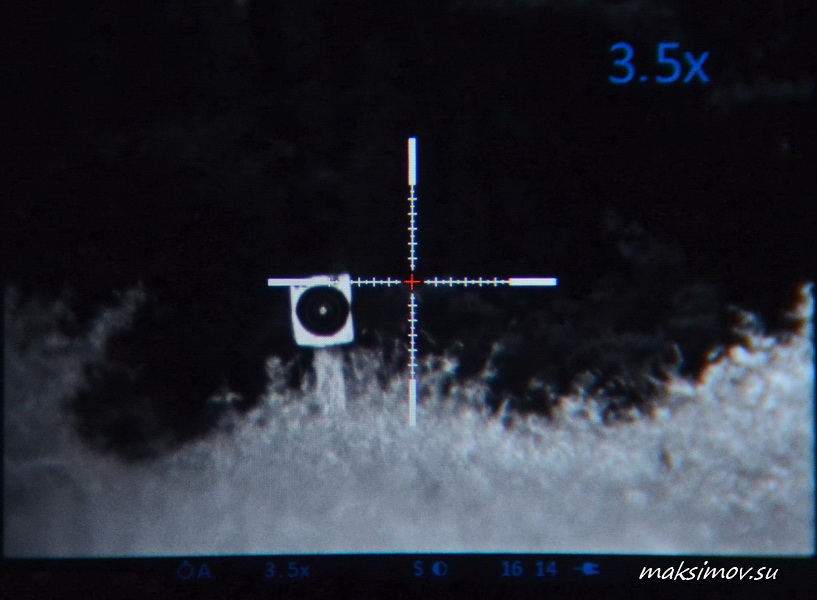

Работа

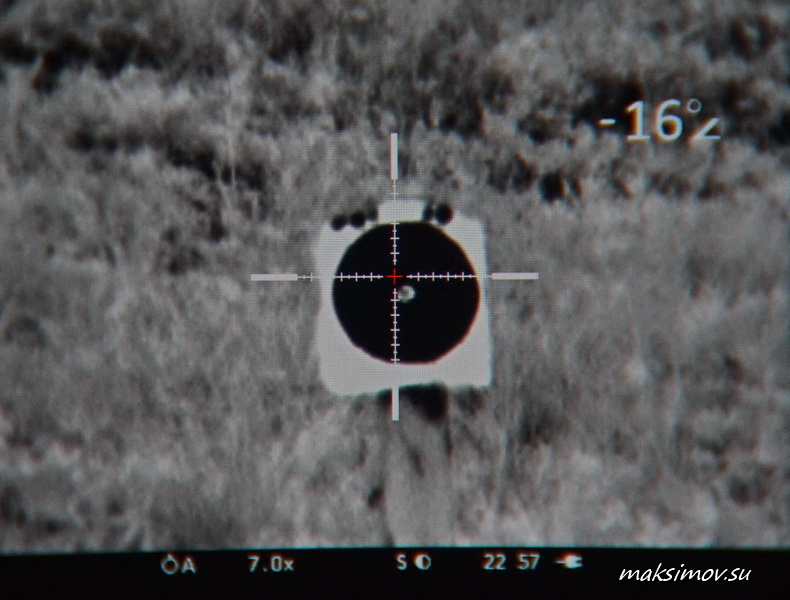

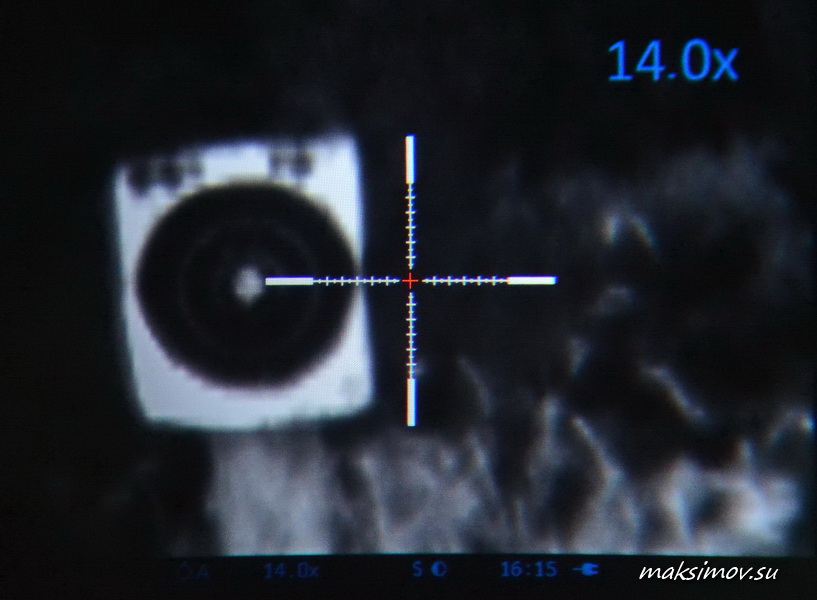

цифрового зума прицела




Ещё раз демонстрация
функции цифрового увеличения (2х и 4х)




Красная или зелёная центральная точка -
дело вкуса и соответствия цвета марки
условиям применения прицела

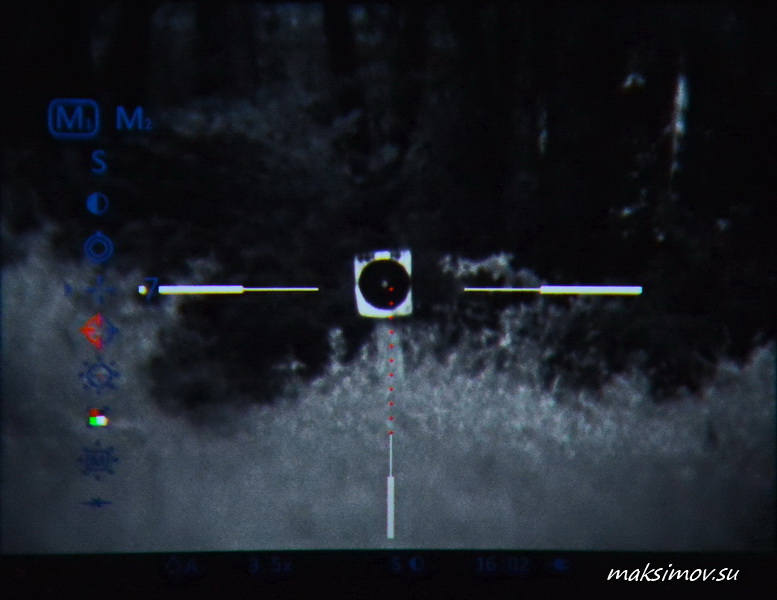

Теперь нажимаем (вдавливаем в корпус и удерживаем) кнопку энкодера. На дисплее слева появляется вертикальный ряд цветных пиктограмм, это первое меню (М1), которое позволяет внести индивидуальные корректировки пользовательского плана – выбор прицельной марки, её цвет, цвет центральной точки, яркость свечения марки и пиктограмм и т.д.

Подробное описание прицельных марок есть на сайте производителя и в прилагаемом к прицелу каталоге. Выбор функции производится вращением колеса энкодера и короткими нажатиями его кнопки. Во втором меню (М2) находятся функция пристрелки и некоторые дополнительные функции.

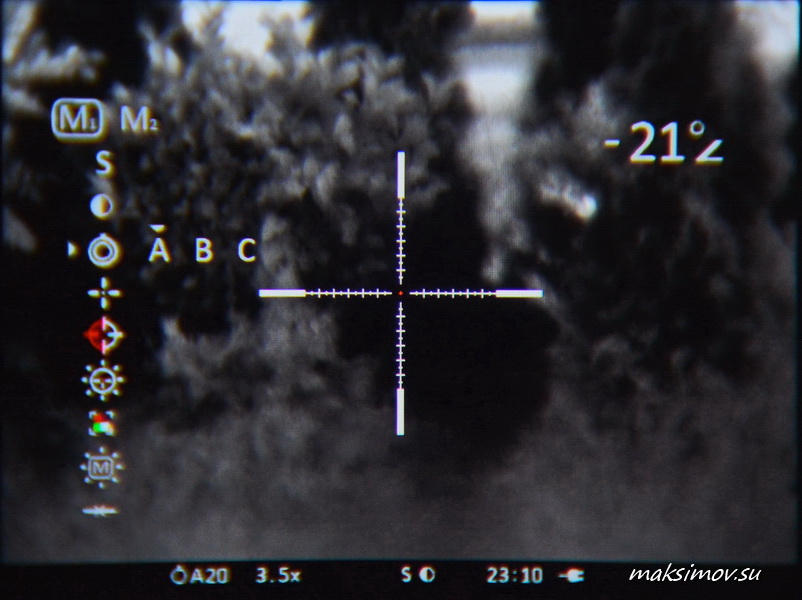

Прицельная марка
чёрного и белого цвета на светлом фоне

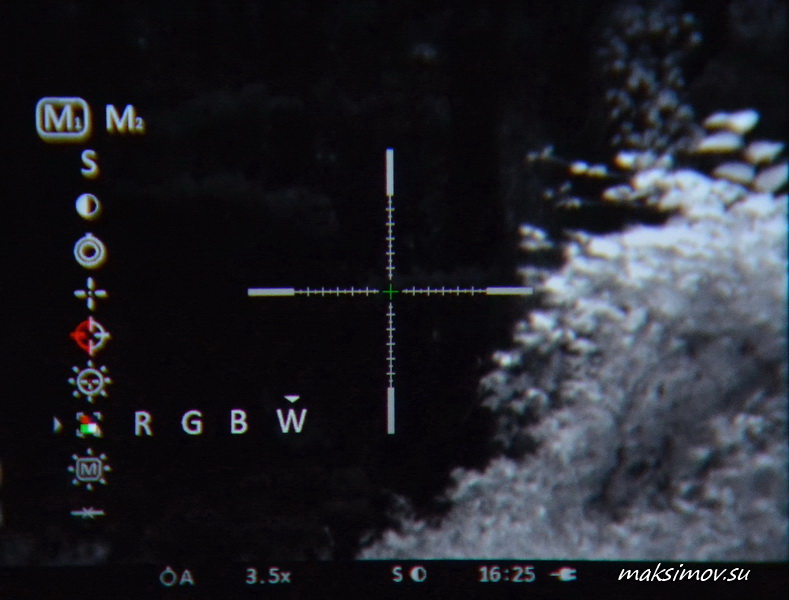

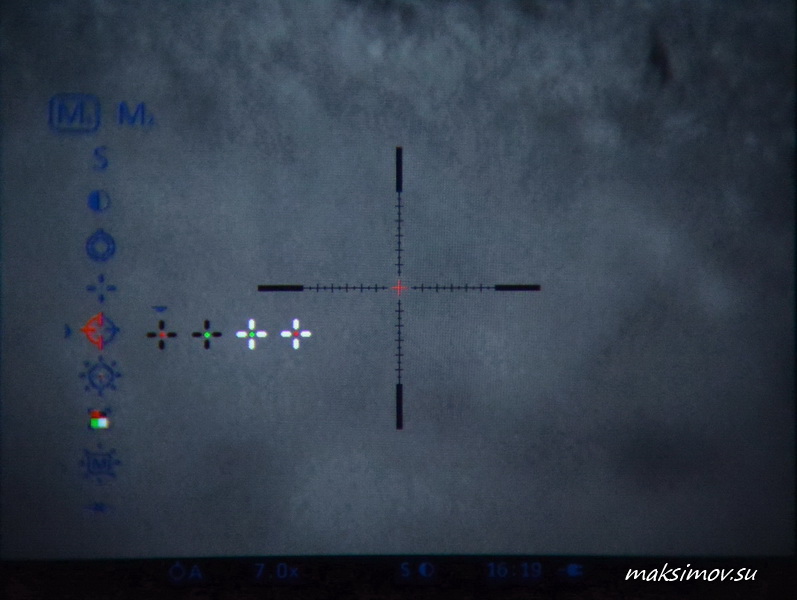

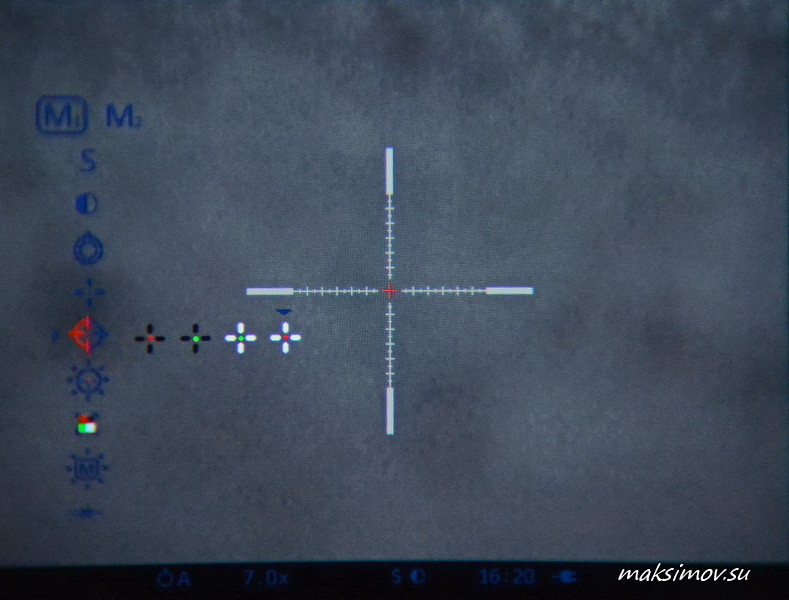

Выбор цвета центральной точки
(креста)

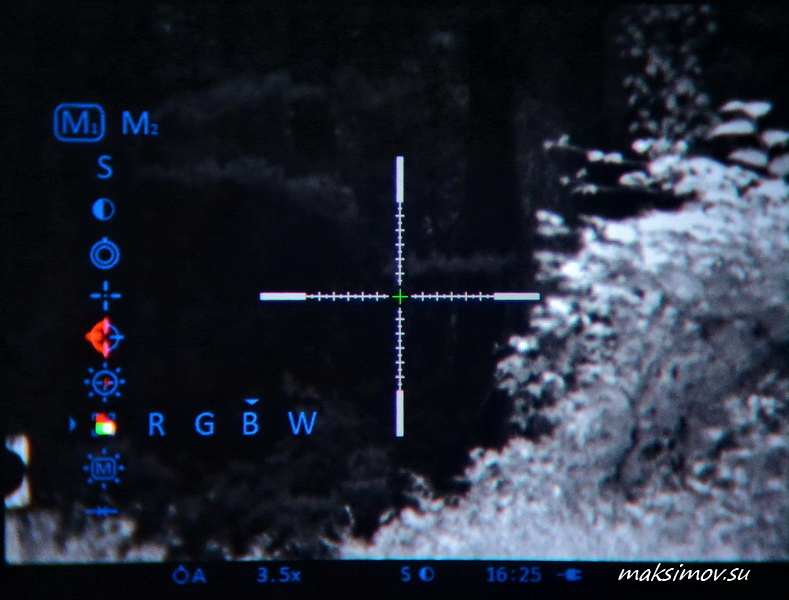

Выбор цвета
пиктограмм на дисплее

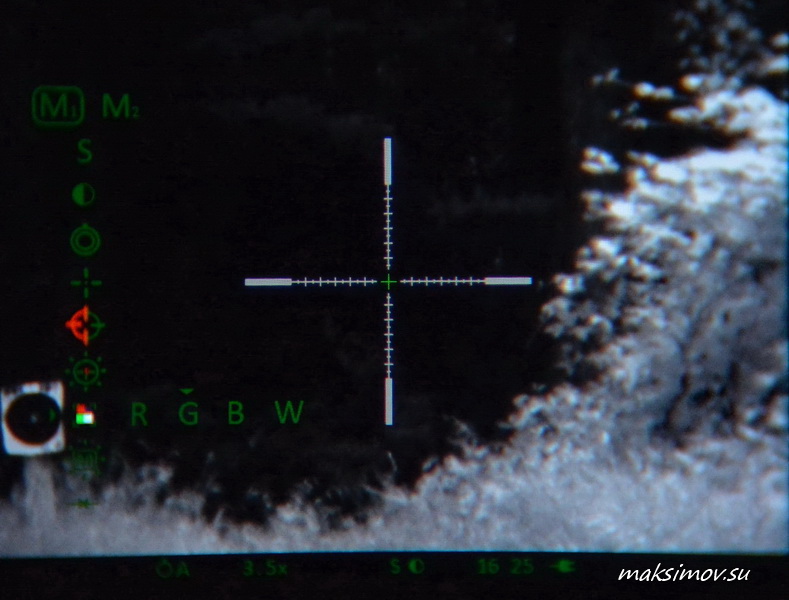

Выбор цвета
информационных пиктограмм

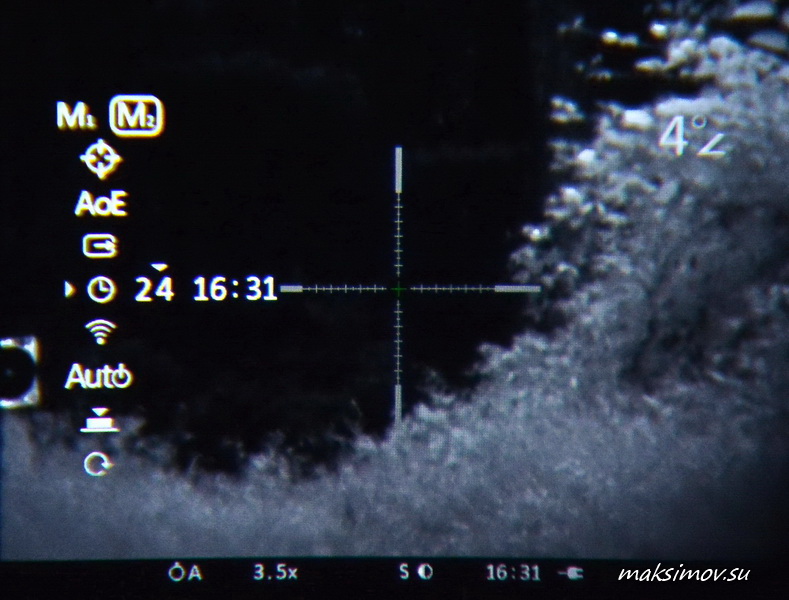

Регулировка яркости
отображения пиктограмм и установка текущего времени




Пристрелка осуществляется очень просто, буквально одним выстрелом. Фиксируем оружие (в станке или на стрелковых мешках), наводим на мишень (удобнее поставить мишень побольше, вроде формата «грудная») на расстоянии 20-25 м, хорошо прицеливаемся и стреляем один раз в её предварительно маркированный центр.

Обозначаем поярче место попадания, снова смотрим в прицел, входим в подменю «пристрелка», там появляется прямоугольник с красным крестом в виде буквы «Х».

Если оружие по-прежнему наведено в центр мишени, при помощи колеса и кнопки энкодера выводим красный подвижный крест в точку попадания и фиксируем. Всё, оружие пристреляно.

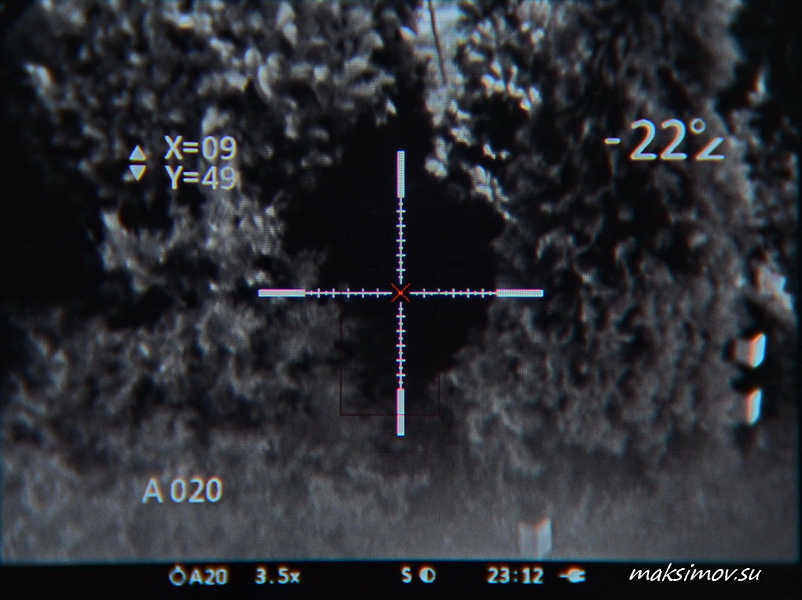

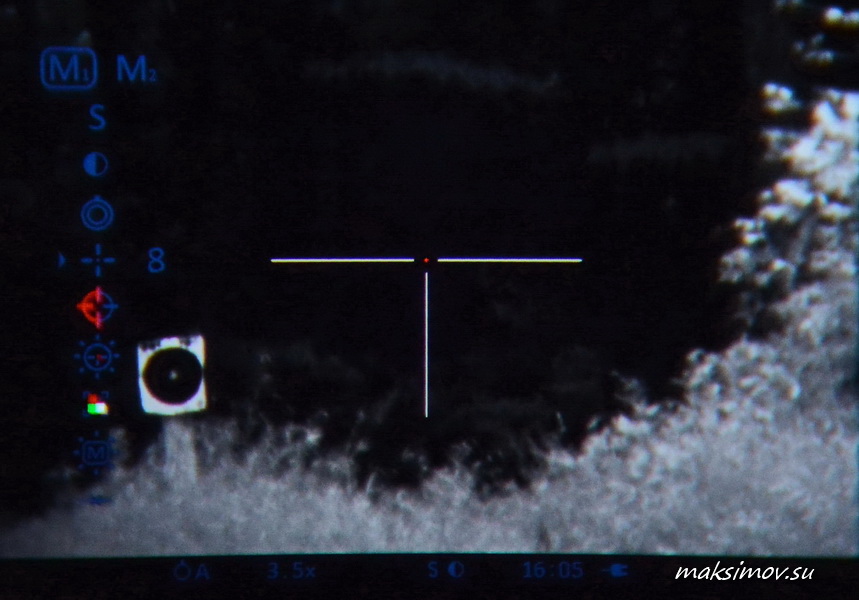

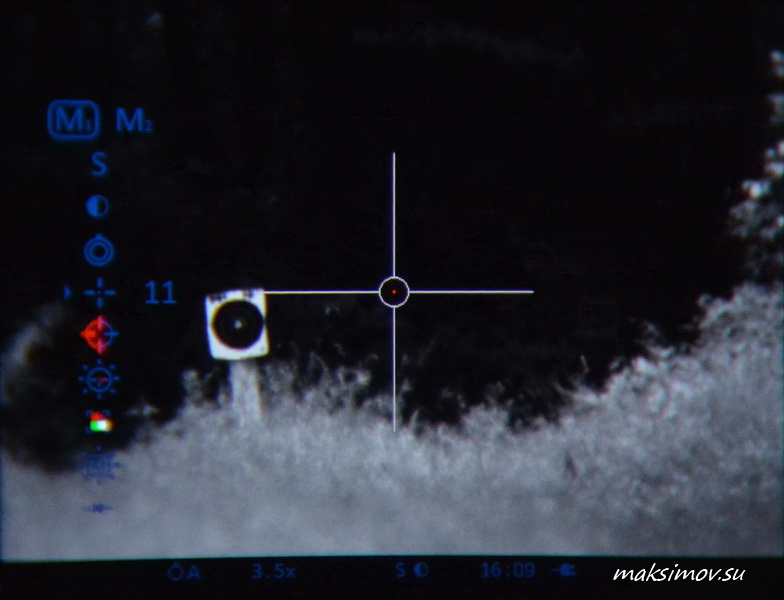

Пристрелка Digisight N970.
На фото слева - выбор профиля.
На фото справа - пристрелочный квадрат (на тёмном фоне)

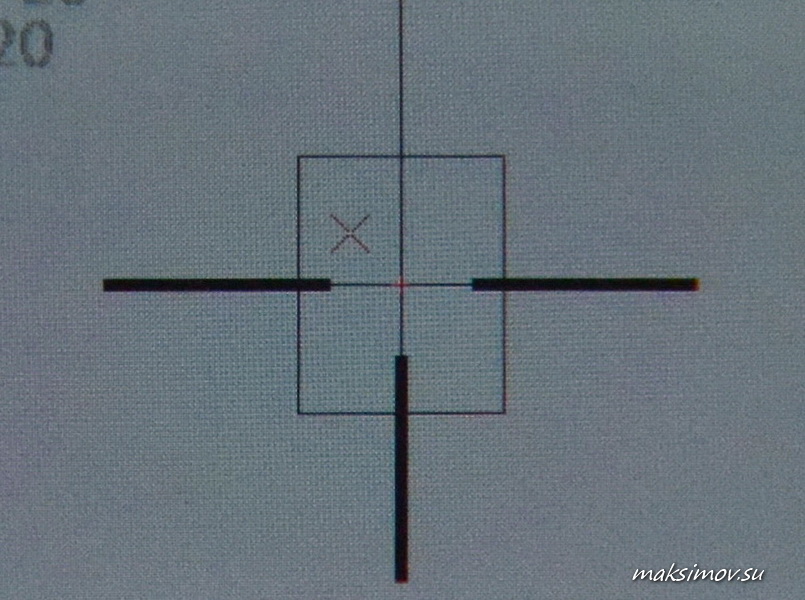

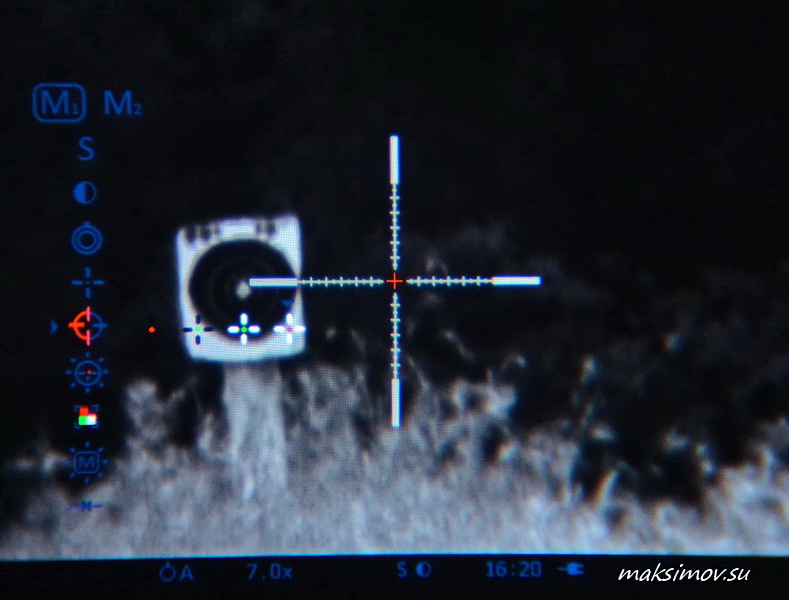

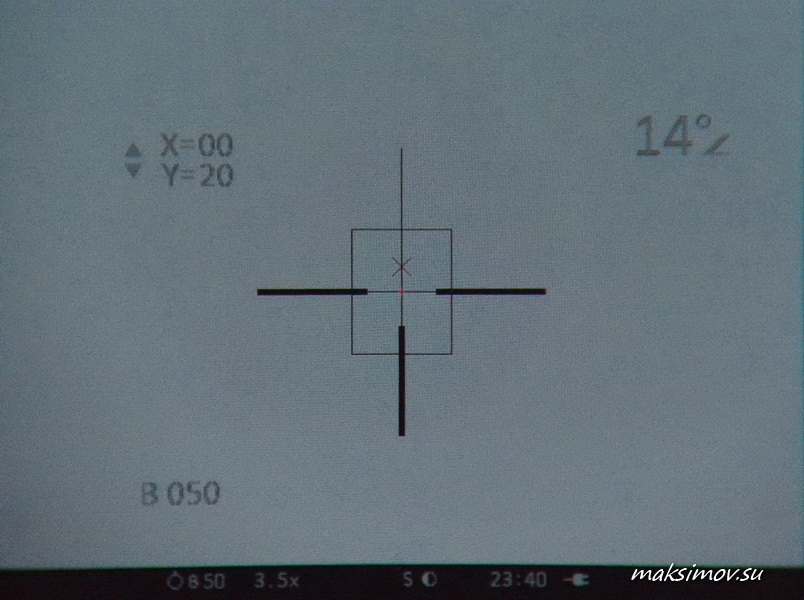

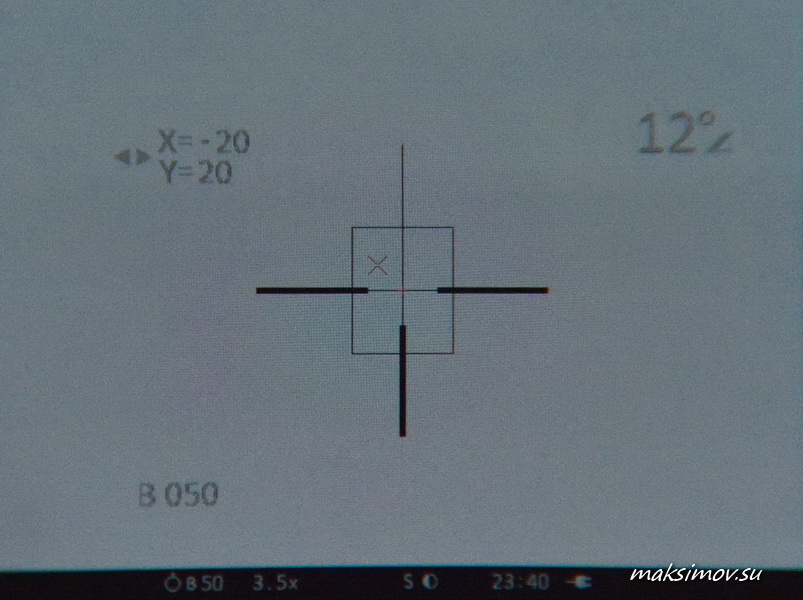

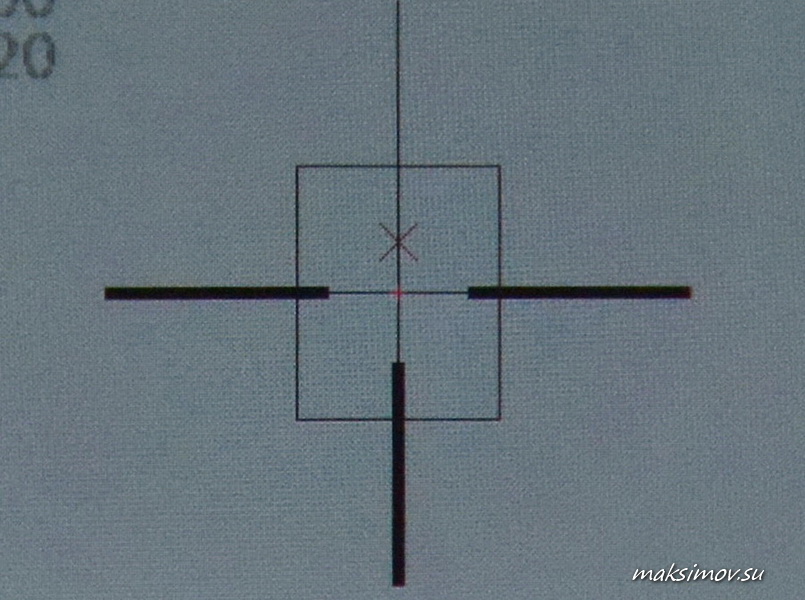

Процесс визуальной пристрелки Digisight N970
(фото для наглядности специально сделано на светлом фоне)






Можно также воспользоваться интересной функцией Freeze – «заморозка» или «стоп-кадр». Сделали первый выстрел в обозначенном выше режиме, нажимаем верхнюю кнопку на корпусе прицела – прибор фотографирует «картинку», по которой вы точно также выводите прицельный крест в точку попадания пули.

При этом вовсе не обязательно жёстко удерживать оружие с наведением в центр мишени. Такие вот нынче цифровые технологии.

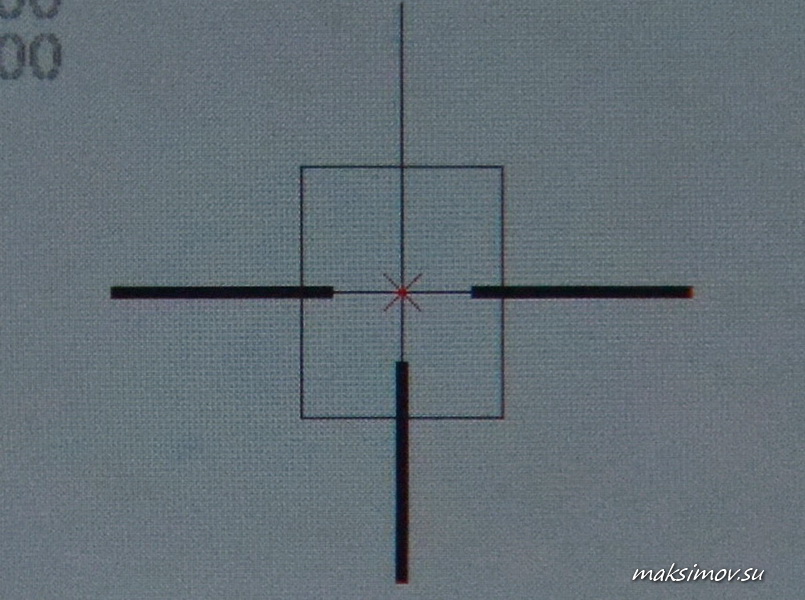

То же самое,
фрагменты центральной части дисплея прицела






Электроника Digisight предоставляет вам для пристрелки прицела диапазон поправок в100 кликов, по 50 от нуля по вертикали и 80 щелчков по горизонту. Если кронштейн установлен правильно, этого диапазона хватит для пристрелки на любом оружии. Один щелчок равен 17 мм на 100 м, т.е. – чуть больше 0,5 МОА. Для ночного прицела этого более чем достаточно.

После пристрелки в «ноль» (пускай это будет средняя ночная дистанция в 25 м) можно пристрелять прицел на любые другие дистанции, выбор которых может удивить – их целых пять.

И так – для каждого из трёх профилей, то есть – для трёх ваших карабинов или ружей. Отмечу, что пристрелку Digisight держит «железно». Прицелу можно доверять. Конечно, перед особо ответственными охотами пристрелку нужно проверять обязательно, но надёжность работы электроники Digisight всегда будет вызывать уверенность владельца.

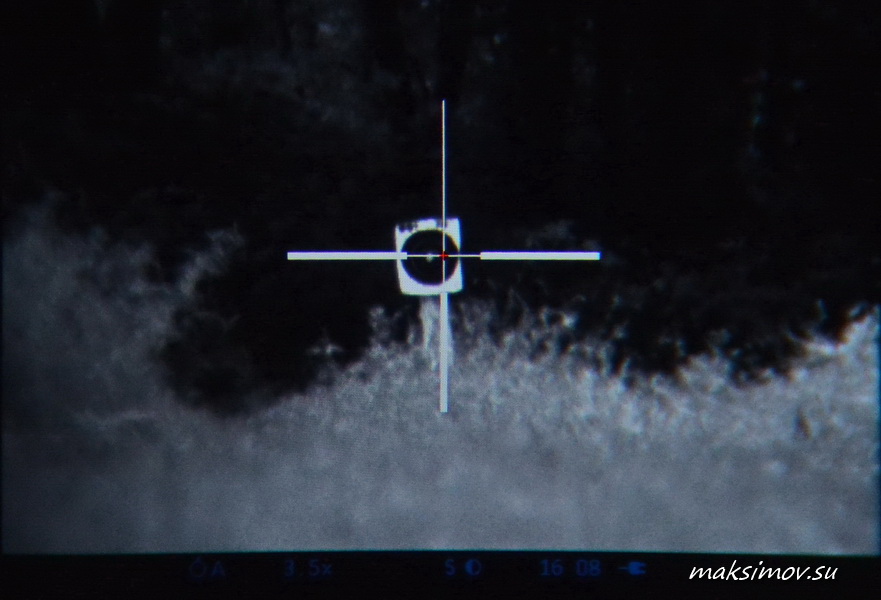

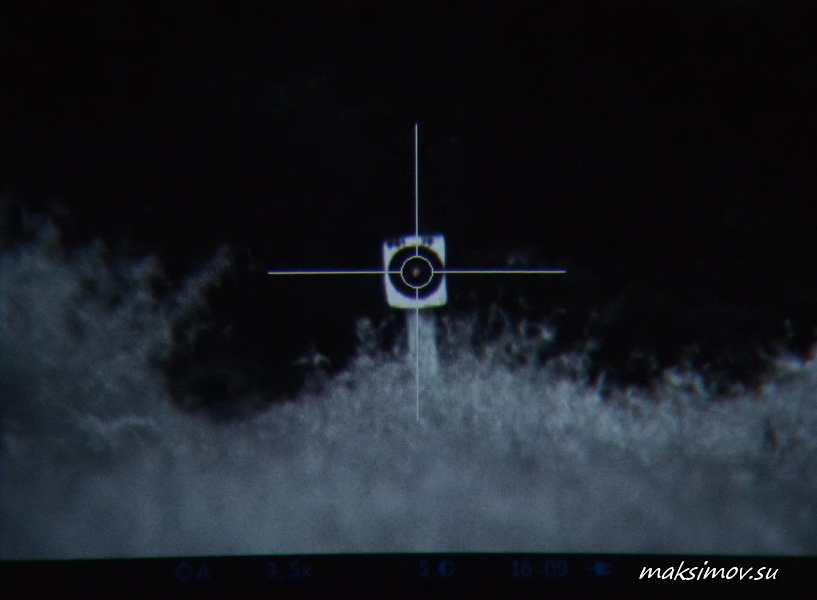

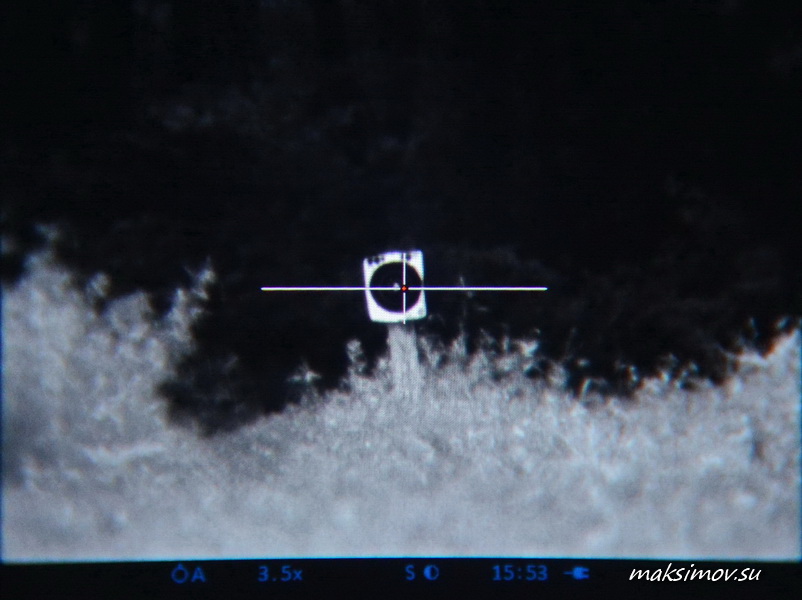

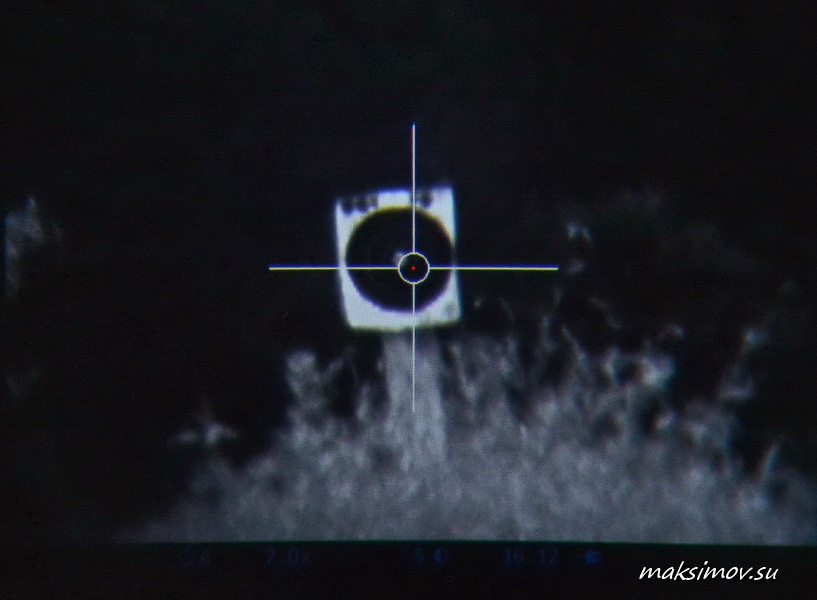

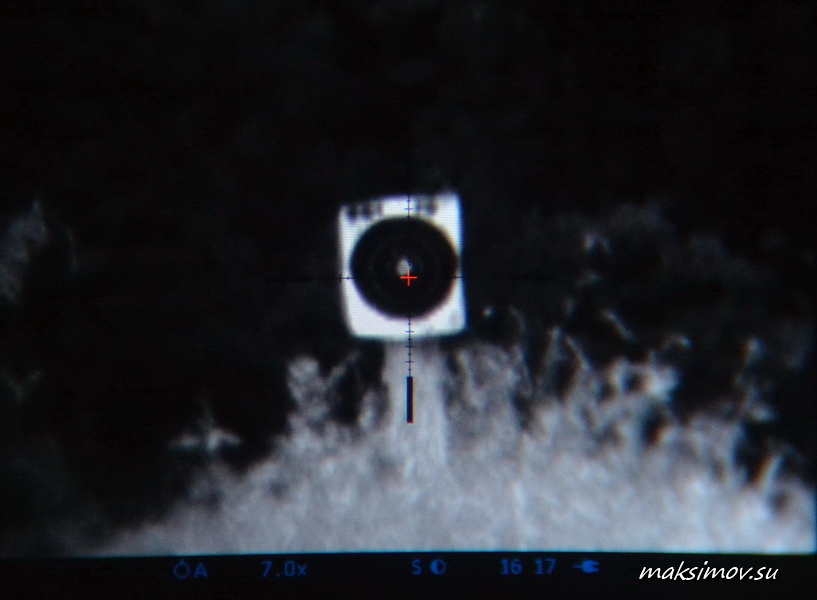

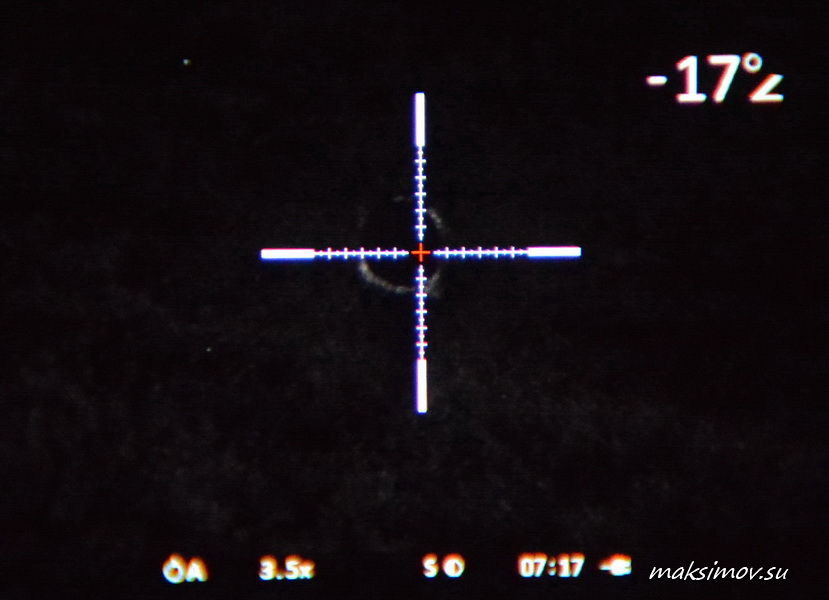

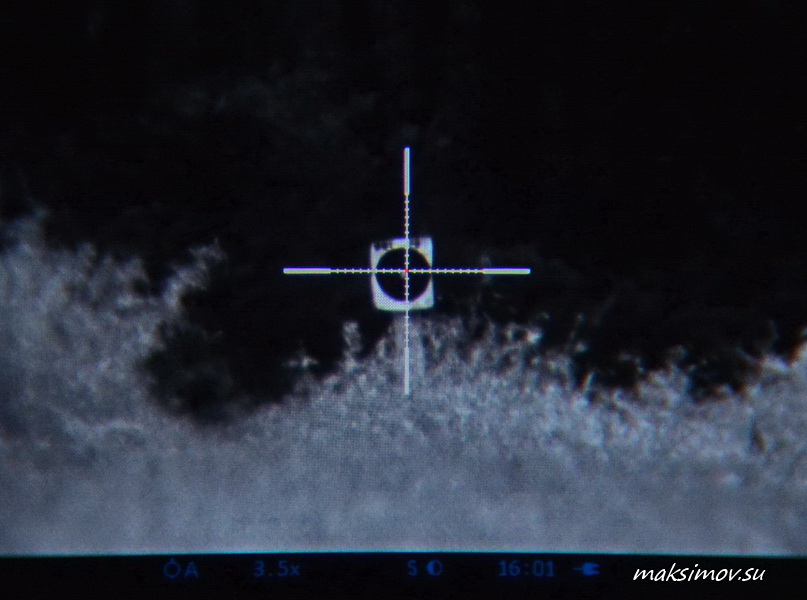

На фото слева - мишень в тёмную ночь без звёзд,

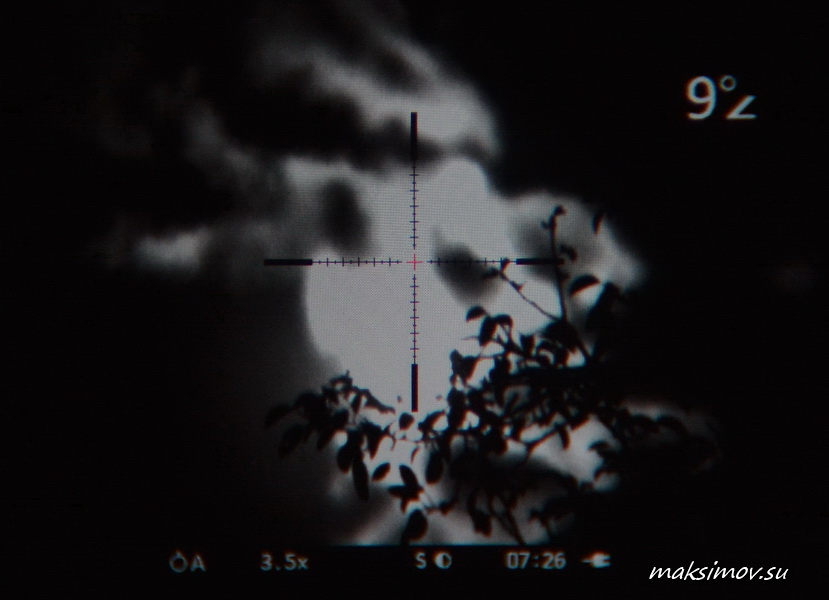

фото в центре - мишень при яркой,
почти полной луне, на фото справа - та самая луна

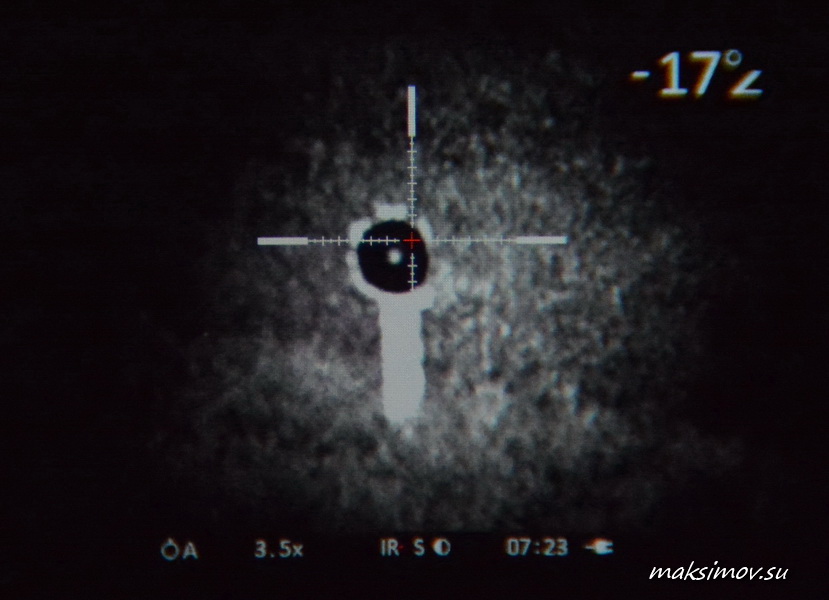

На фото слева - мишень, подсвеченнная в тёмную ночь
встроенным ИК-осветителем.

Фото справа - так Digisight 970 "видит" мишень,
подсвеченную дополнительным ИК-фонарём Pulsar-L808

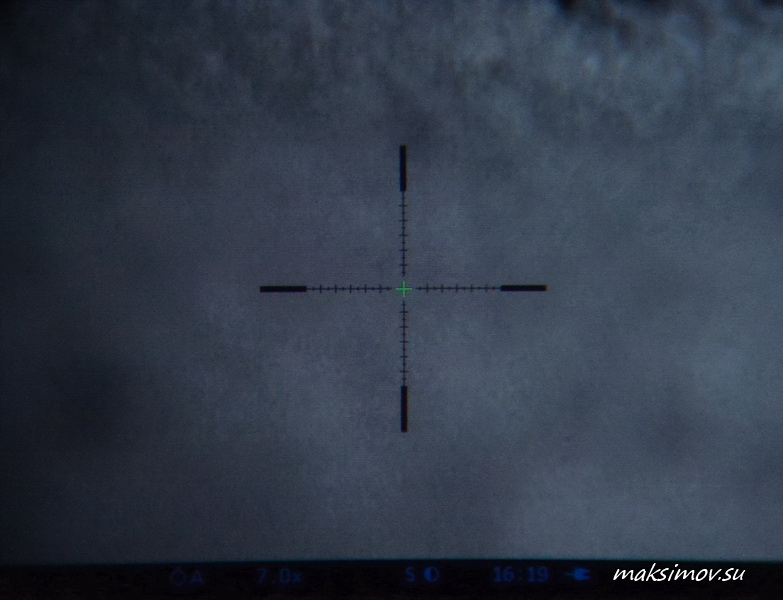

Чёрный вариант прицельной сетки Digisight 970
с красным и зелёным центральным маркером






Работа зума Digisight 970
(в дневное время)

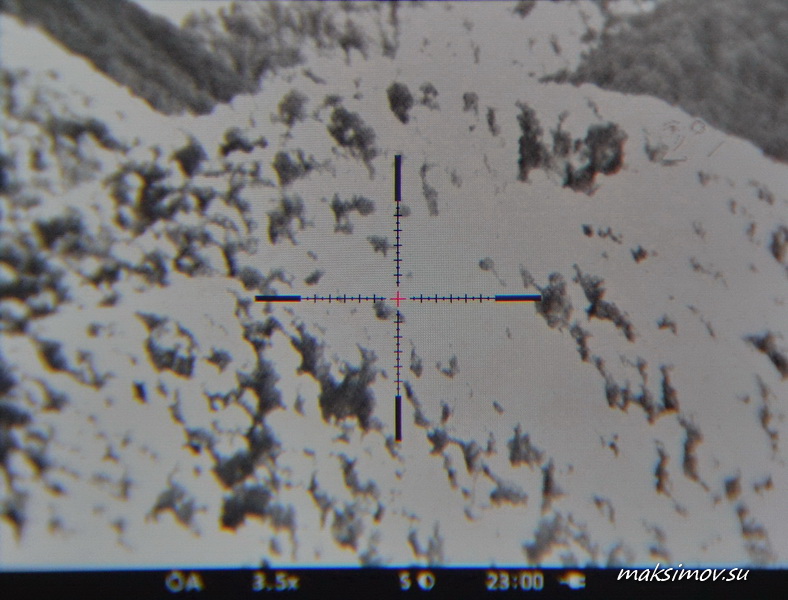

Прицельная сетка Digisight 970
на фоне гор (в дневное время)






Выводы

У прицелов Digisight имеются как поклонники, так и критики. С чем это связано – об этом мы уже говорили выше.

Я вам рассказал об особенностях прицела Digisight N970, который, на мой взгляд, по совокупности своих эксплуатационных характеристик и розничной стоимости, является очень интересным предложением от Pulsar и, вероятно, наиболее интересным предложением на рынке в нише цифровых прицелов.

Вряд ли у прицелов Digisight 900-й серии есть конкуренты в ценовом диапазоне вплоть до 120 тыс. рублей (цены на октябрь 2016 года).

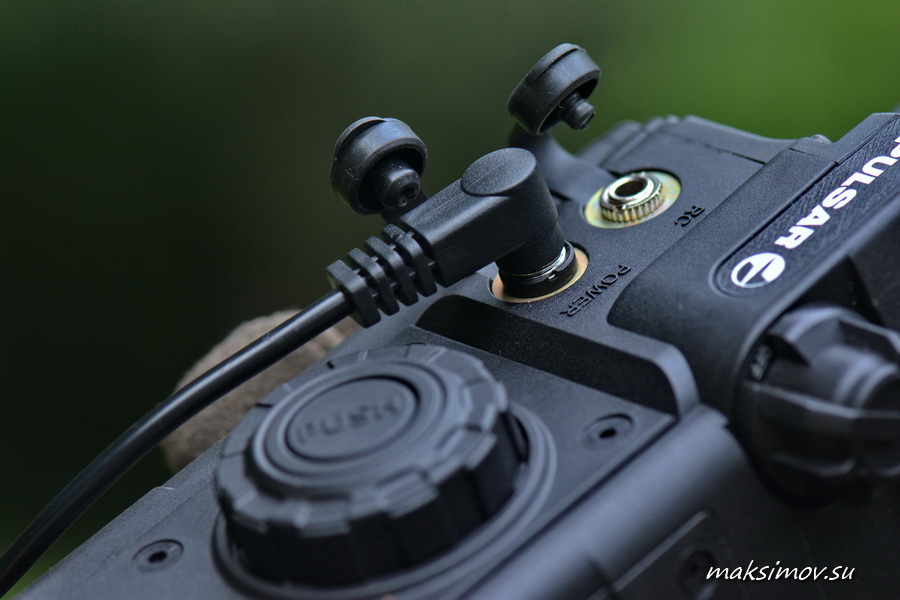

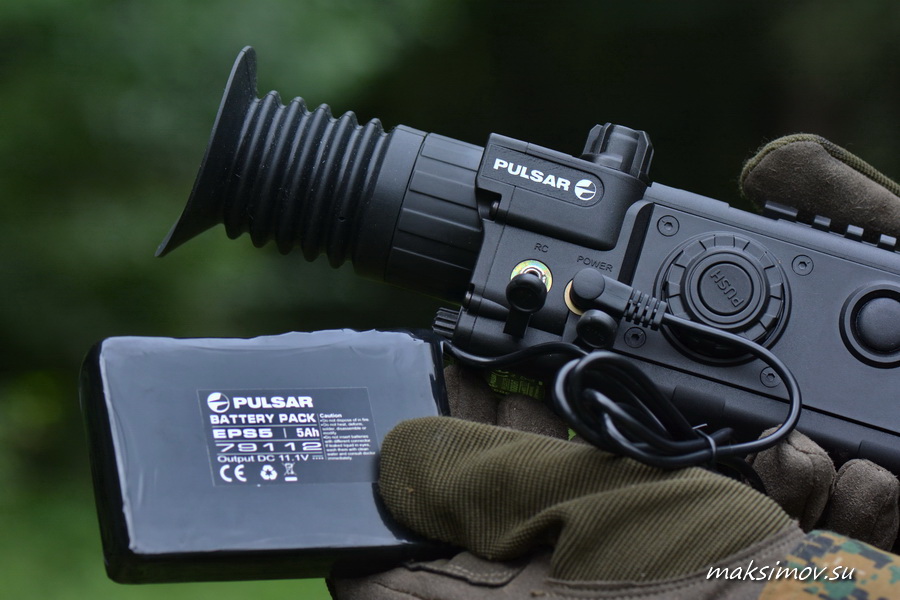

Подключение блока
внешнего питания







Digisight N970 - самодостаточный прибор. Его встроенная подсветка позволяет успешно охотиться на всех классических ночных дистанциях.

Тем не менее, для расширения его функциональных и эксплуатационных возможностей, я дополнительно приобрёл к нему блок внешнего питания и навесной видеорекордер Newton CVR640.

Лазерный ИК-фонарь Pulsar-L808 у меня был с давних времён. И, хотя он имеет видимую подсветку, в ряде случаев он является отличным дополнением к Digisight N970.

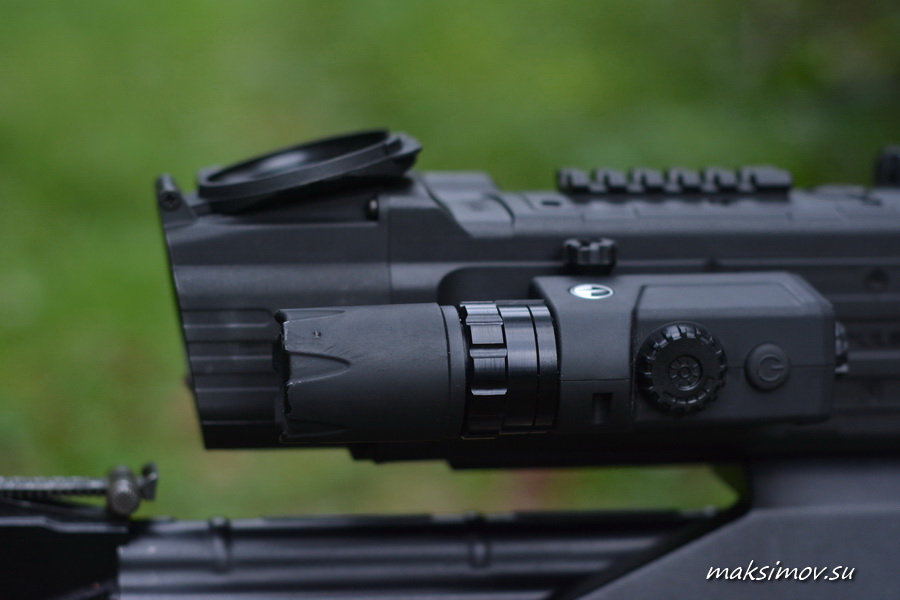

Внешний фонарь
в качестве дополнительного источника
ИК-освещения

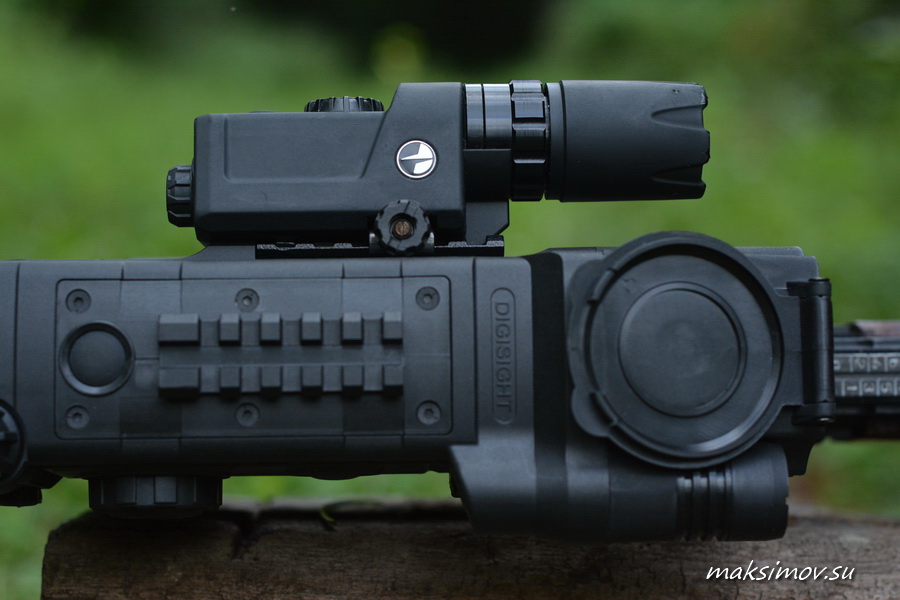

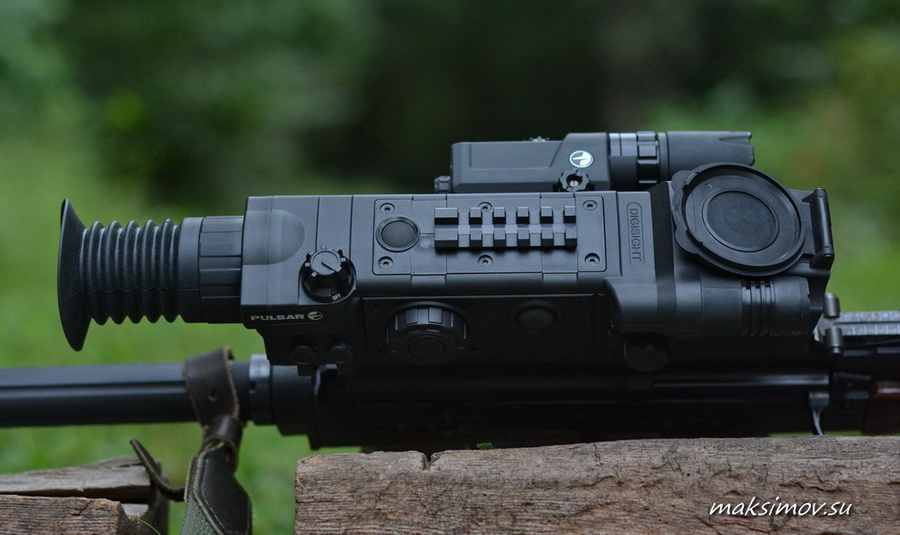

Лазерный ИК-фонарь Pulsar-L808
на прицеле Digisight N970








Статья опубликована
в октябре 2016 года
