Классическое ружьё в условиях нормального освещения не нуждается в дополнительных прицельных приспособлениях. Тем не менее, при имеющихся проблемах со зрением или охоте в сумерках/ночью традиционной ружейной «механики» может быть недостаточно для нормального прицеливания и результативной стрельбы.

Как установить на популярное в России ружьё Иж-27 коллиматорный прицел без использования напильника и сложных конструкций? Вариант один – качественный и хорошо продуманный кронштейн на вентилируемую прицельную планку ружья.

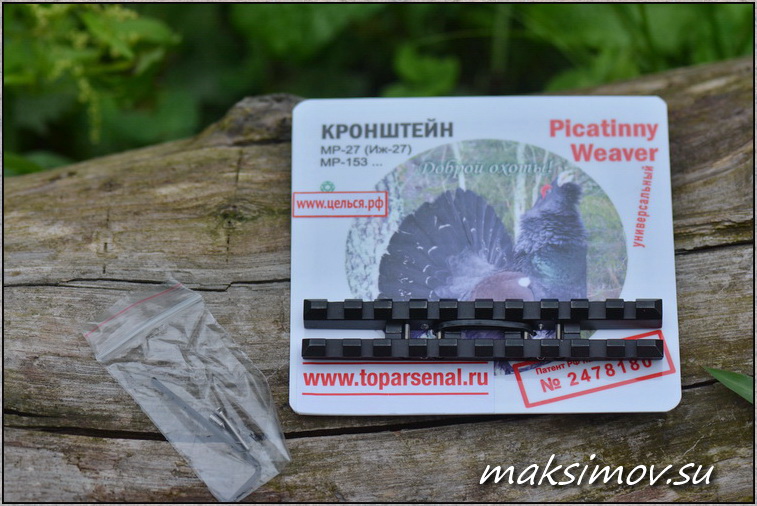

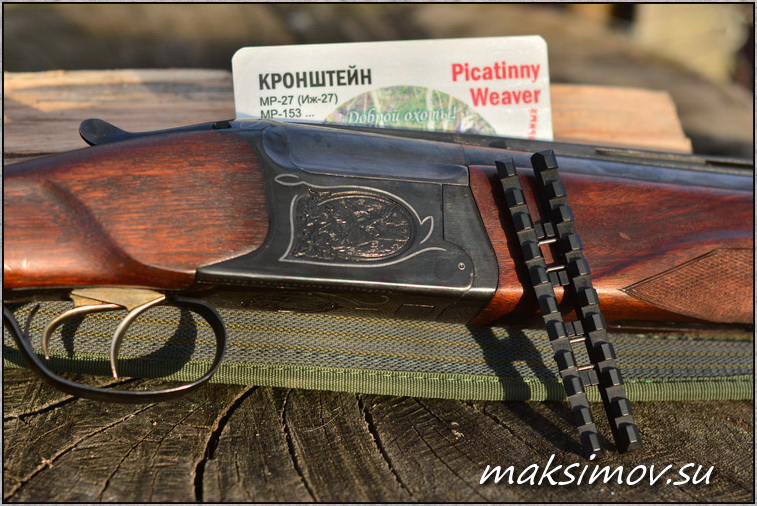

Комплектация
кронштейна-переходника ЭТМИ-019

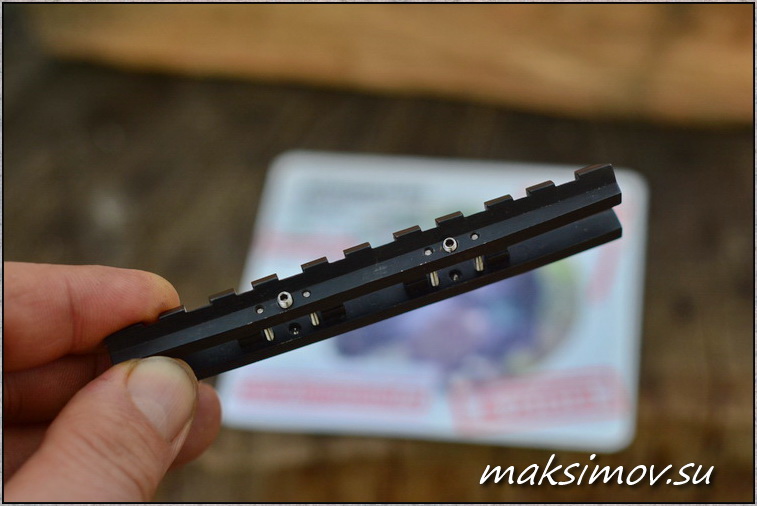

Особенности конструкции
кронштейна




Здесь сразу определяются основные параметры такого кронштейна: минимальные масса и габариты, механическая прочность, простой монтаж без танцев с бубном, возможность стрельбы по планке без демонтажа кронштейна (со снятым коллиматором) и доступная цена.

Всем этим требованиям отвечает ижевский кронштейн-переходник ЭТМИ-019. Я уже писал про конструктивно сходное с ним  изделие ЭТМИ-023 для установки оптики на ствольную коробку МР-155. Кронштейн-переходник ЭТМИ-019 отличается от ЭТМИ-023 габаритами и массой, что обусловлено желательностью минимизирования нагрузки на вентилируемую планку ружья.

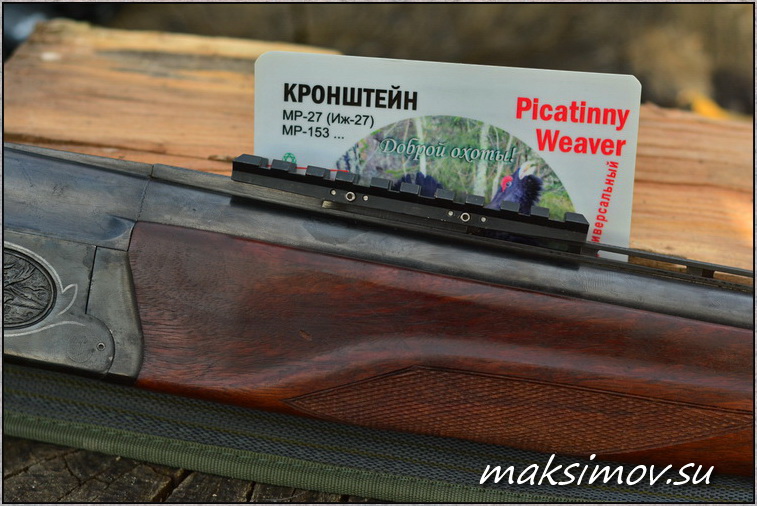

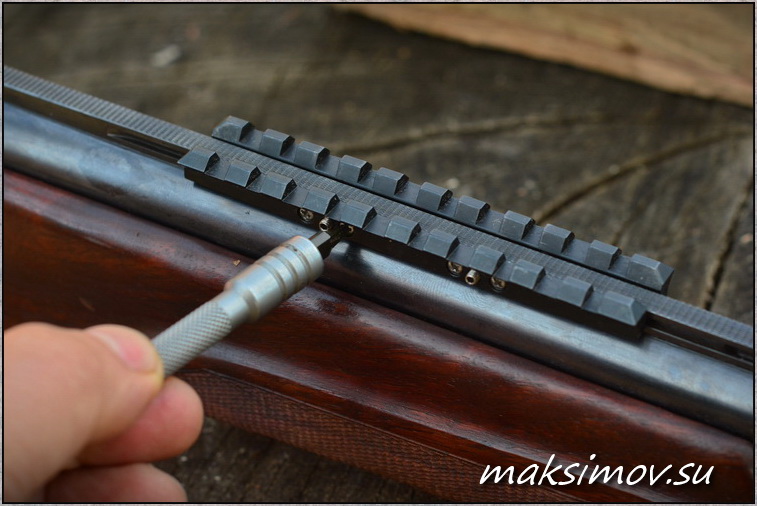

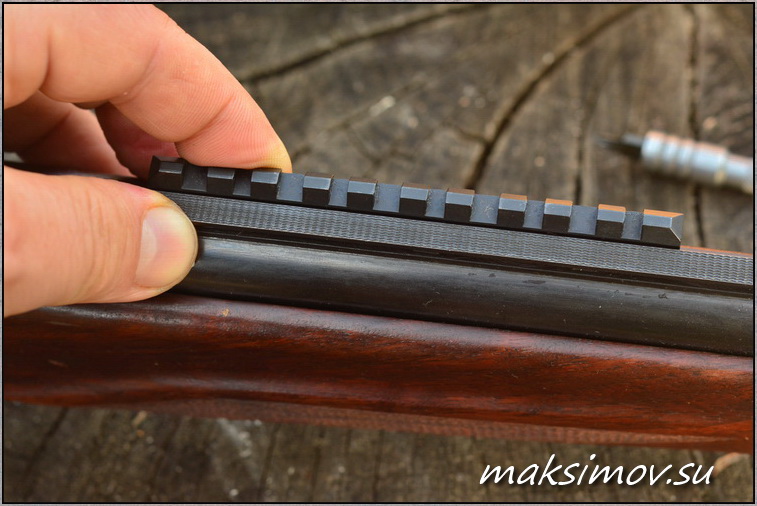

Установка ЭТМИ-019
на Иж-27




Ещё фото установки
ЭТМИ-019 на Иж-27

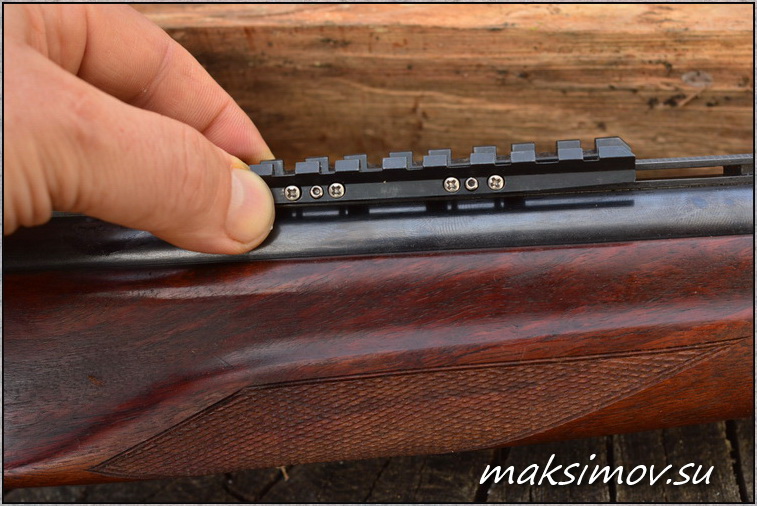

Кронштейн установлен

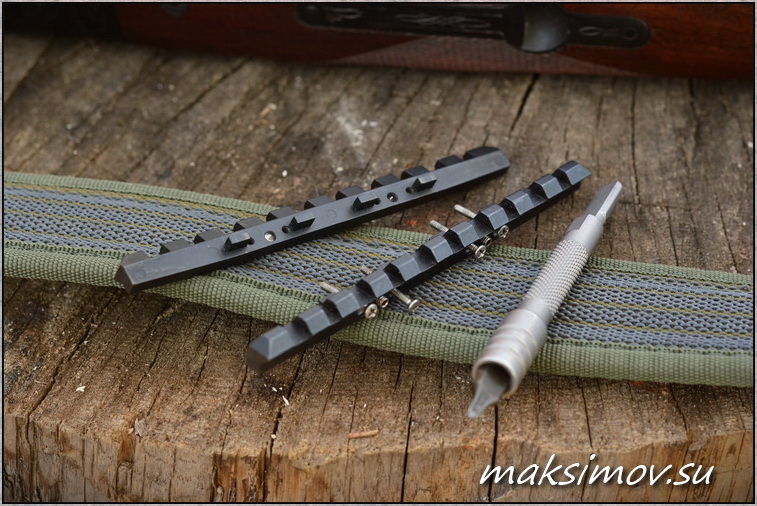

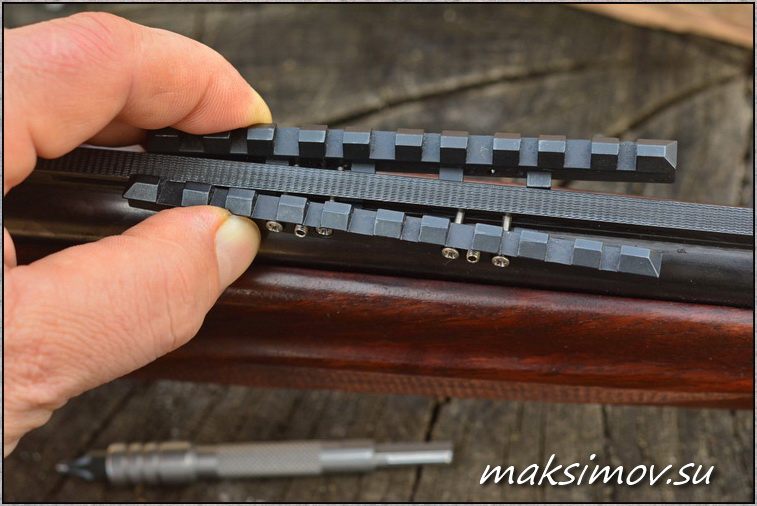

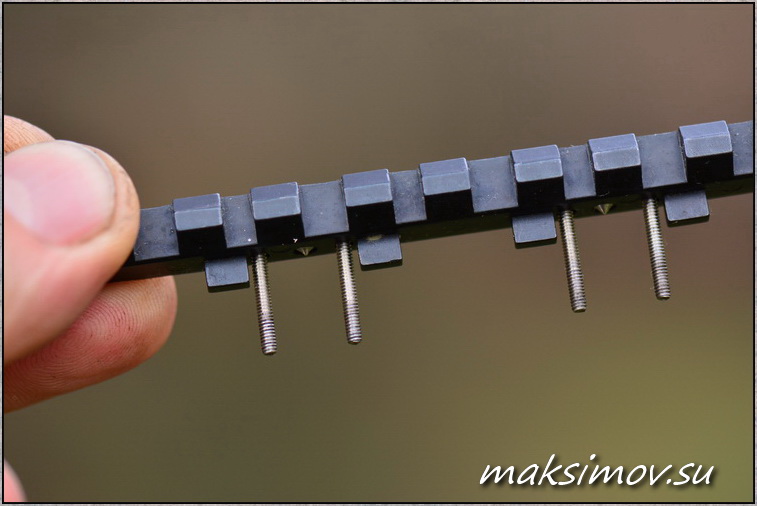

На фото к этой статье хорошо видно, что стальной кронштейн ЭТМИ-019 состоит из двух половинок, которые фиксируются на прицельной планке с двух сторон и стягиваются четырьмя винтами. Для предотвращения осевого смещения кронштейна при стрельбе в его конструкции имеется 4 дополнительных контрящих винта.

Установку кронштейна желательно производить как можно ближе к казённому срезу стволов. На практике такую установку получается осуществить прямо над задней частью цевья, что позволяет оставить практически неизменной развесовку ружья и его баланс.

Очевидно, что и коллиматор должен быть как можно более компактным и лёгким, вроде вологодского Р1х20 или новосибирского ПКУ-2 (выбор модели прицела в любом случае на пользователе).

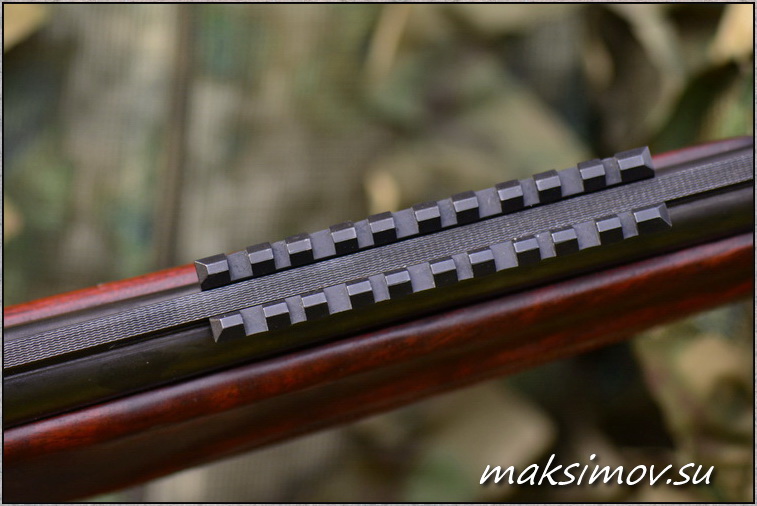

Установленный кронштейн ЭТМИ-019
не мешает стрелять из ружья
с использованием штатной прицельной планки

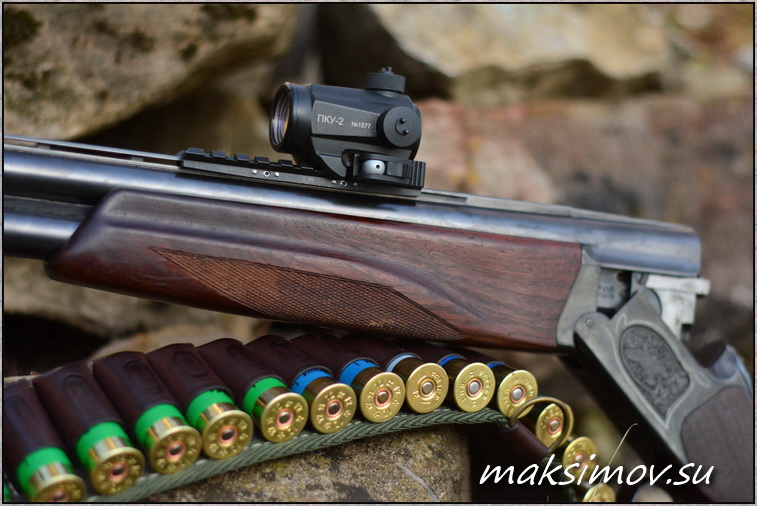

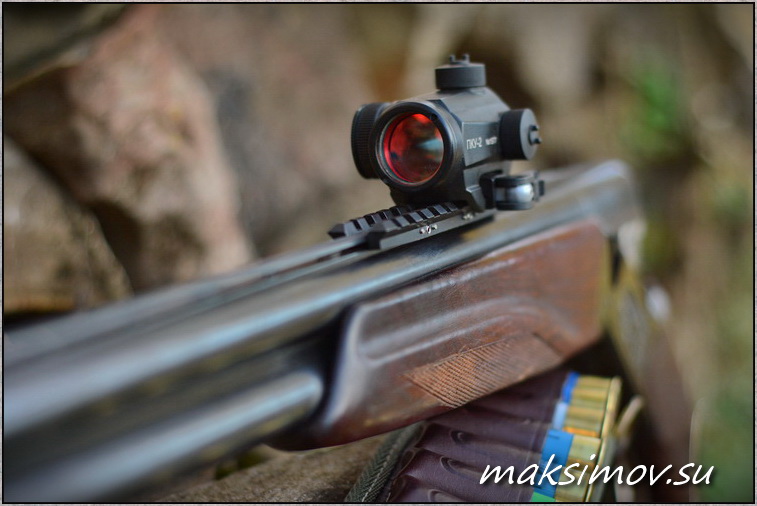

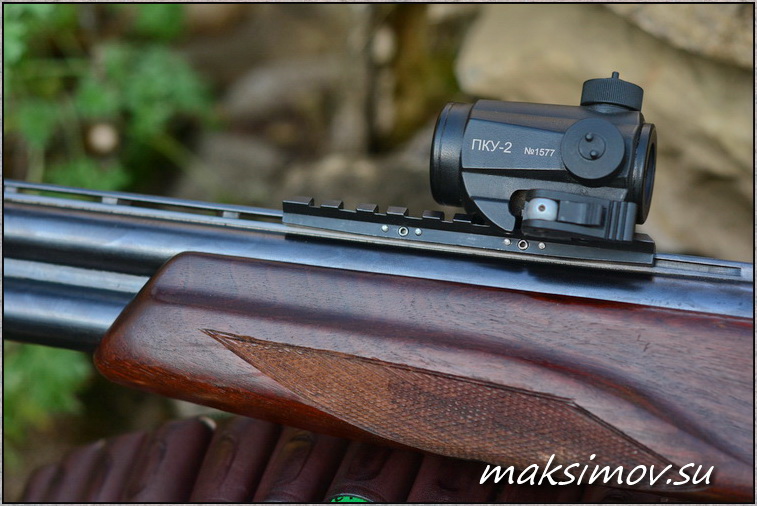

Коллиматор ПКУ-2
на Иж-27




Сам по себе стальной кронштейн ЭТМИ-019 может удержать что угодно – вплоть до килограммового «ночника». Проблема здесь кроется в потенциальной ненадёжности пайки прицельной планки ружья. Если быть точнее, прочности пайки достаточно для штатной эксплуатации, любая дополнительная нагрузка при некачественной пайке может привести к отрыву планки от ствола. Поэтому, повторюсь, прицел нужен полегче.

Максимальную нагрузку на кронштейн и прицельную планку ружья я оказал путём установки на Иж-27 нового вологодского прицела – коллиматора Target Ring. Это довольно крупный прицел массой около 210 граммов, что в совокупности дало нагрузку на планку не менее 250 граммов – это реально много. Тем не менее, планка выдержала. Кронштейн – тем более.

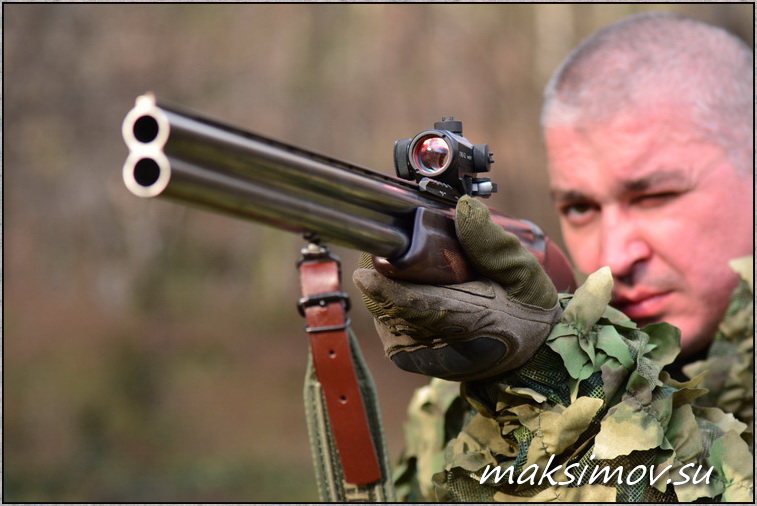

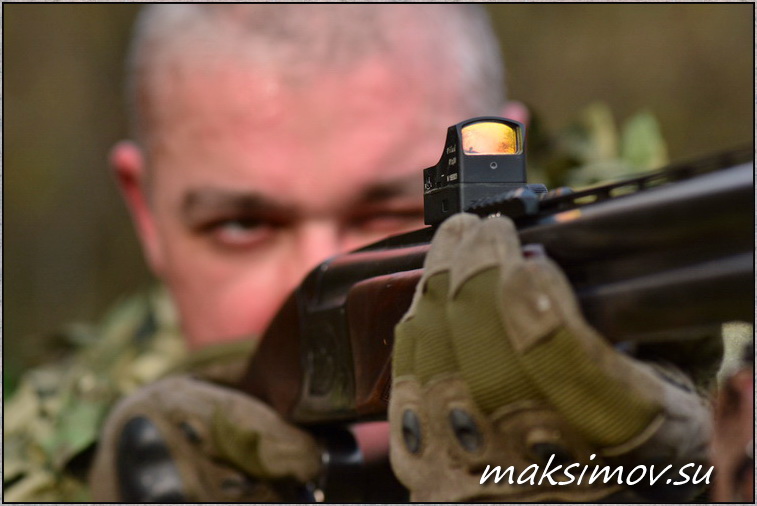

Стрельба из Иж-27
с использованием прицела ПКУ-2




Ещё пара фоток ПКУ-2
на Иж-27




Подводя итоги, отмечу, что кронштейн ЭТМИ-019 является оптимальным решением в случае необходимости использования дополнительных прицельных приспособлений на ружье Иж-27 и его современных производных. Вполне вероятно, что этот кронштейн можно также установить и на другие модели «вертикалок».

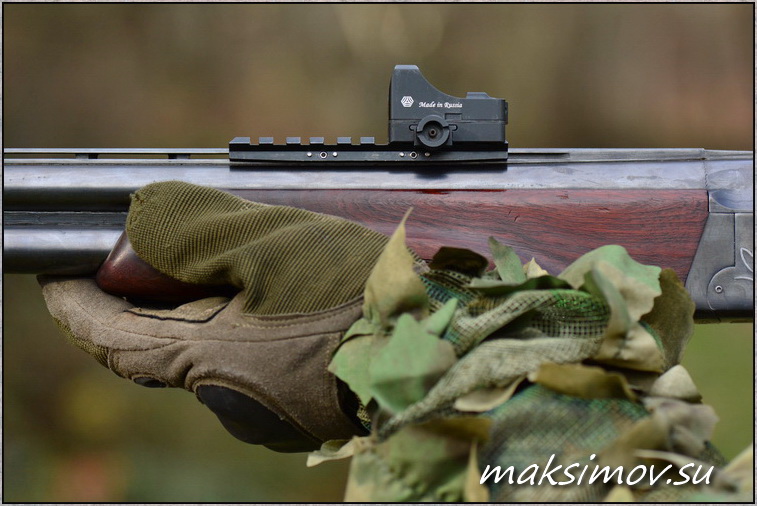

Коллиматор Пилад Р1х20

на ружьё Иж-27 установлен
на кронштейн переходник ЭТМИ-019





Удачи вам
на охотничьей тропе!
