Кронштейн-база Weaver на вентилируемую планку

производства лаборатории ООО "Норд Нукс"

Сейчас в продаже есть крохотные коллиматорные прицелы, предназначенные, в том числе, и для установки на двустволки-вертикалки и самозарядные дробовики (про одностволки с планкой и помпы мы тоже помним).

Исходя из особенностей конструкции и специфики монтажа на оружие вентилируемой прицельной планки, можно сформулировать основные требования, предъявляемые к конструкции кронштейна, оптимального для установки на прицельную планку оружия.

Итак, кронштейн должен быть: лёгким, прочным, компактным и располагаться как можно ниже. Если не соблюсти хоть один из этих параметров, то кронштейн с установленным коллиматором может или оторвать при выстреле или работоспособность комплекса (как и эффективность его использования на охоте) будет под вопросом.

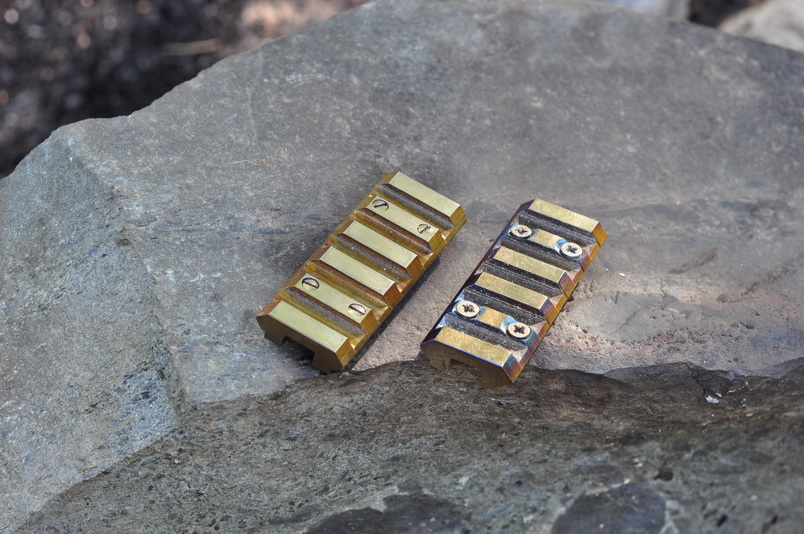

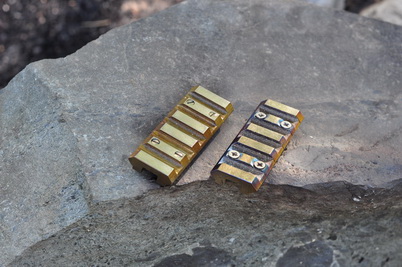

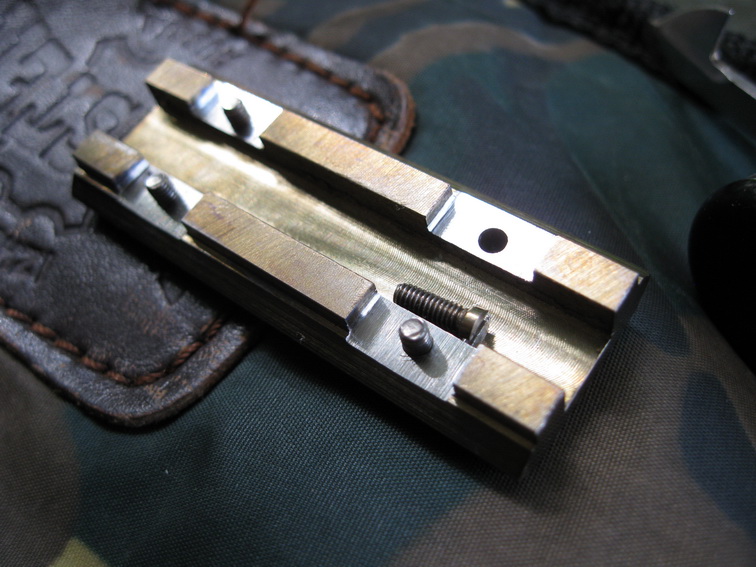

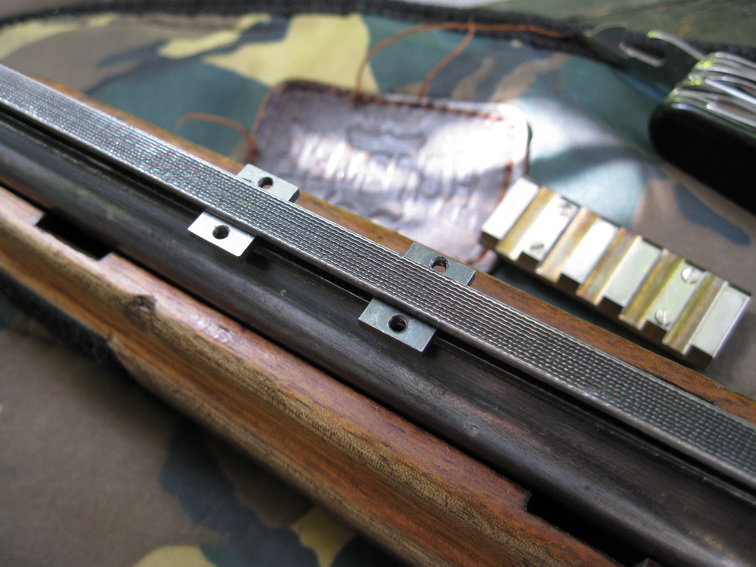

два титановых кронштейна,
различия лишь в винтах

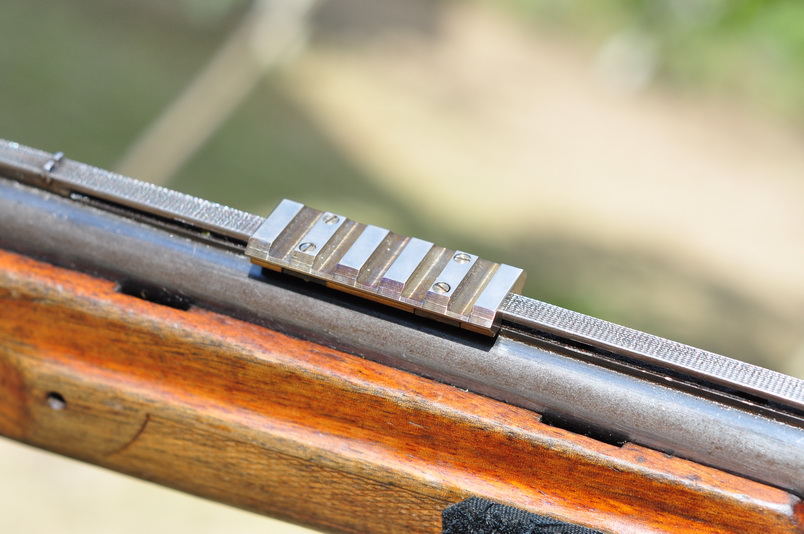

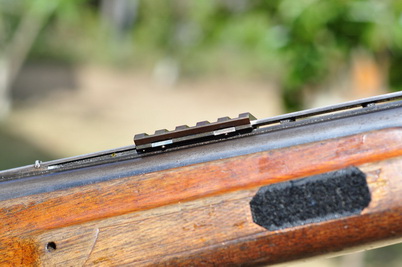

Одним из кронштейнов, отвечающих всем вышеперечисленным требованиям, является титановый кронштейн производства лаборатории ООО "Норд Нукс".

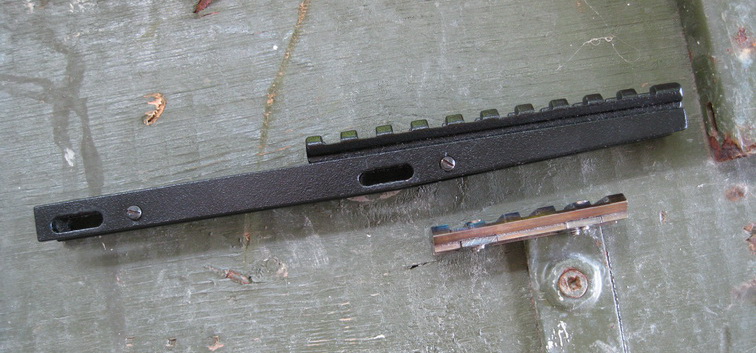

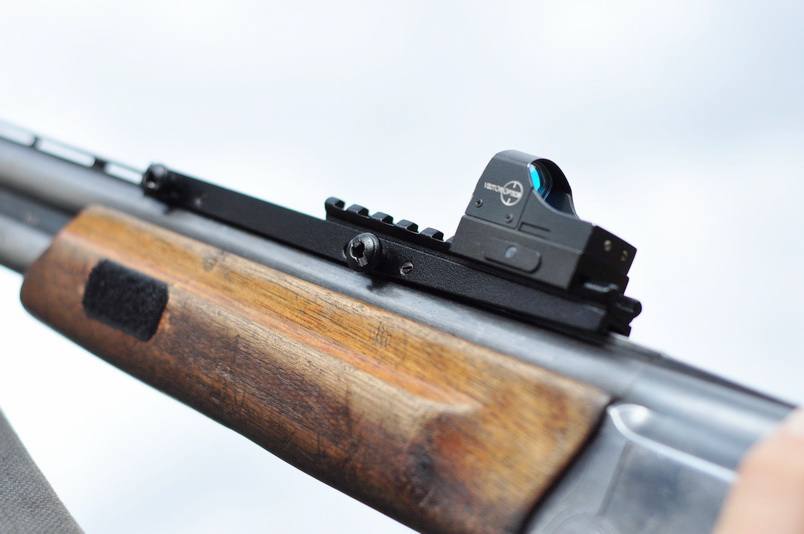

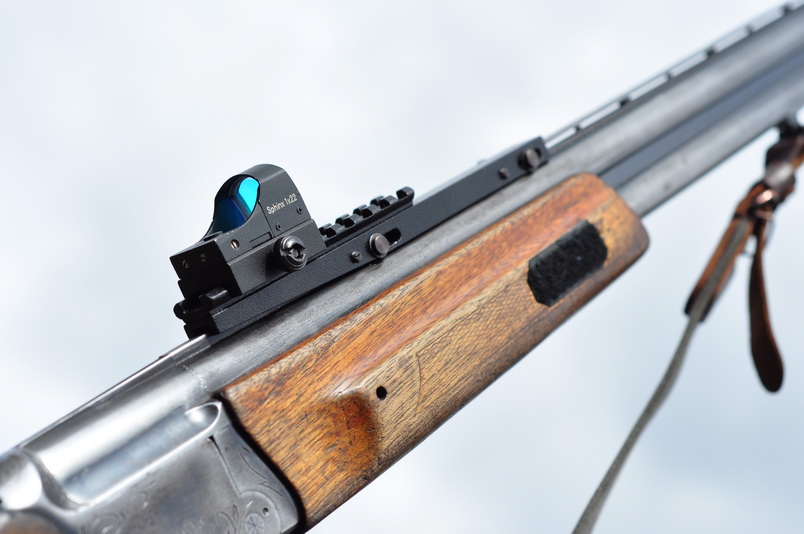

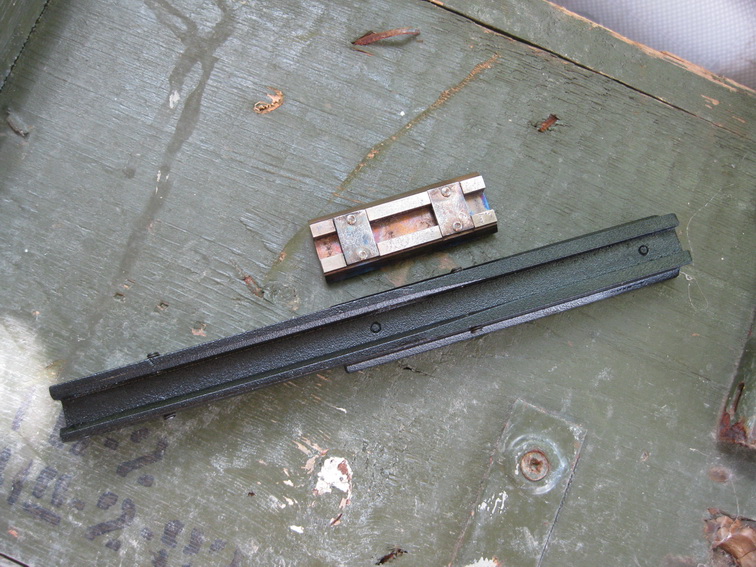

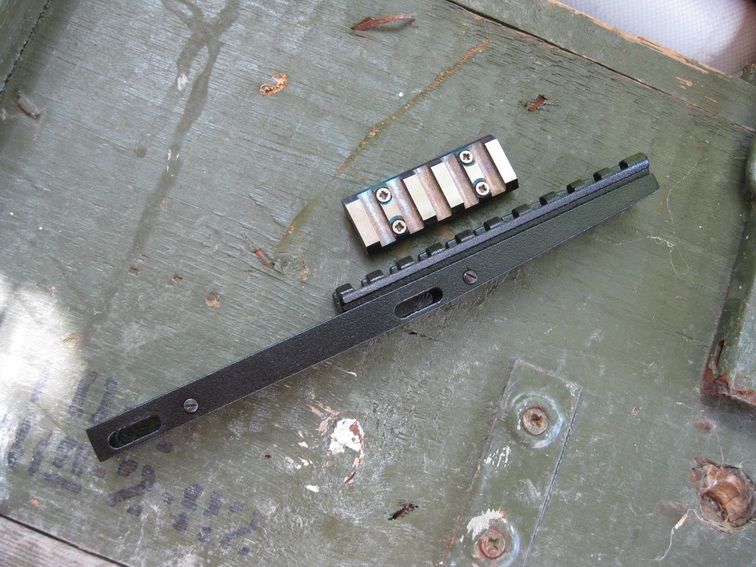

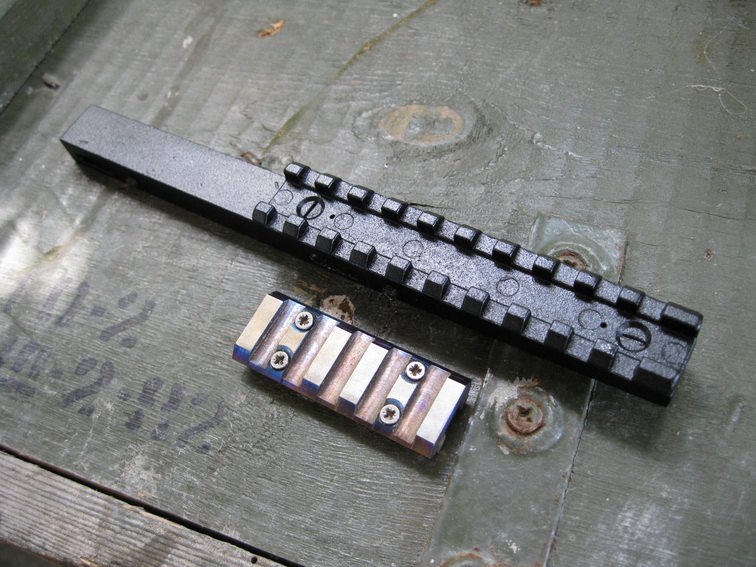

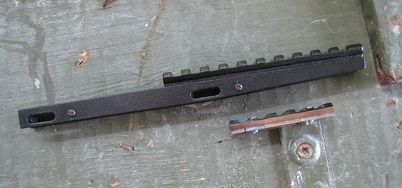

Все особенности его конструкции видны на фотографиях, равно как и сравнение с одним из кронштейнов на прицельную планку, предлагаемых на рынке.

Краткие ТТХ

1. Материал - титан БТ-4

2. Класс прочности болтов - 14,0

3. Длина - 55 мм

4. Масса - 23.0 грамма

Этот кронштейн был бы безукоризненным, если бы был быстросъёмным. Однако, если взглянуть на фотографии, становится ясно, что добиться максимально низкого расположения коллиматора на оружии и при этом сохранить максимальную надёжность крепления прицельного комплекса на оружии, в быстросъёмном варианте практически невозможно.

Да, эту планку ночью "на коленке" не установишь - винтики крохотные ии нужна тонкая отвёртка. Но тут уж каждый для себя выбирает кронштейн, отвечающий его требованиям и представлениям о правильности той или иной конструкции.

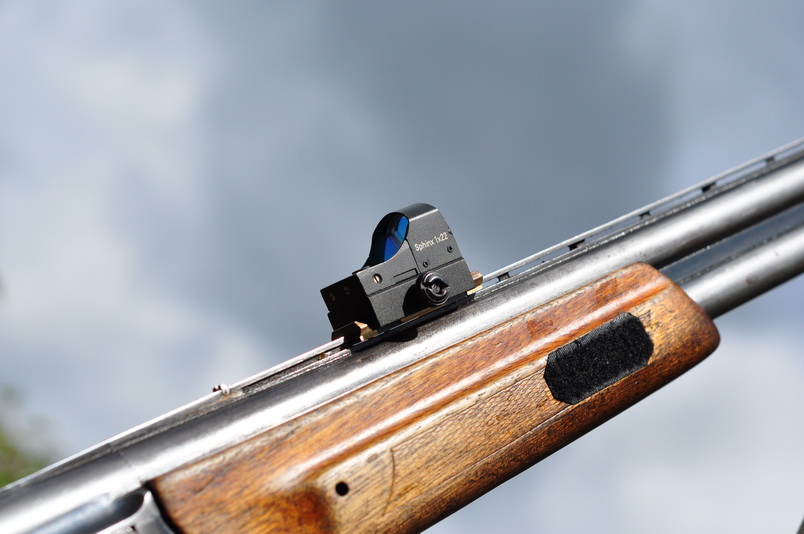

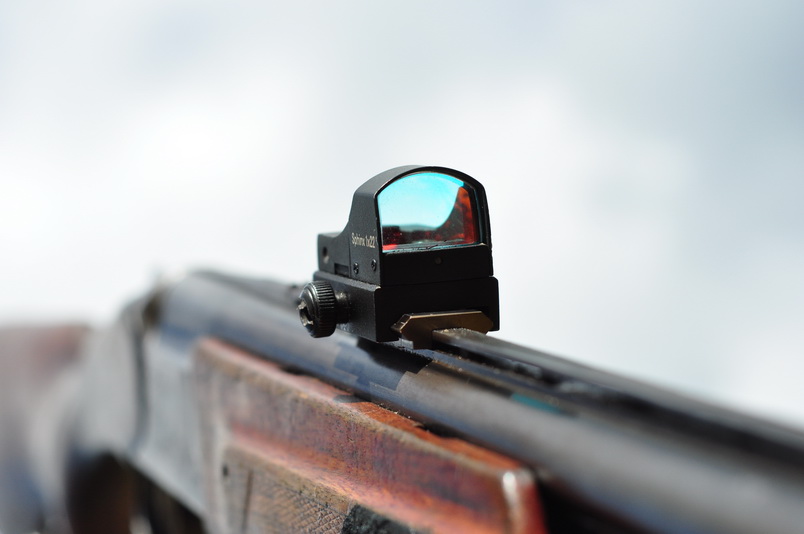

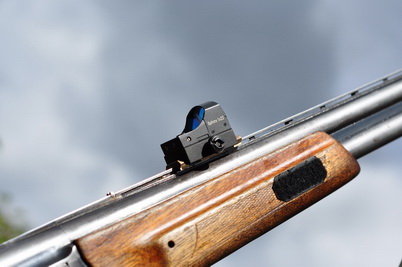

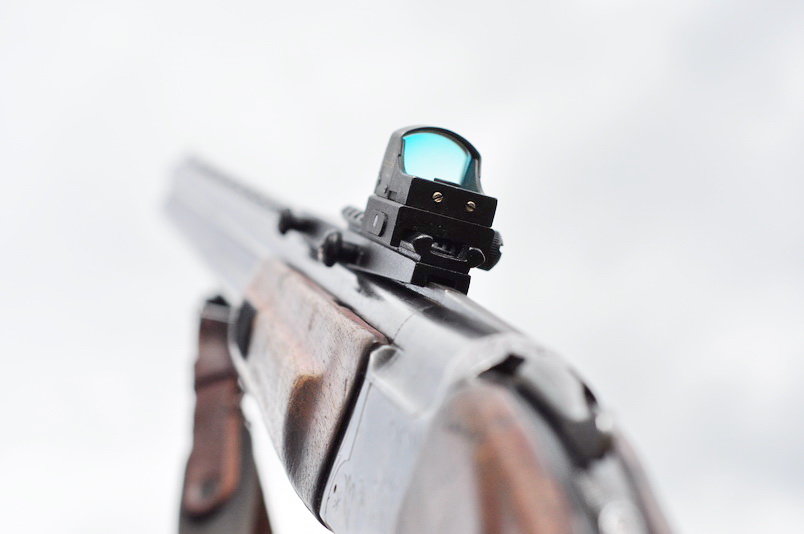

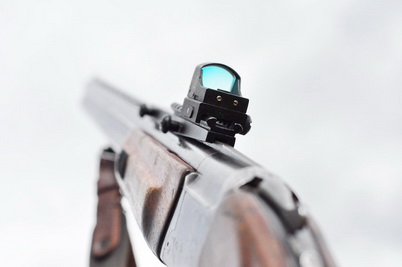

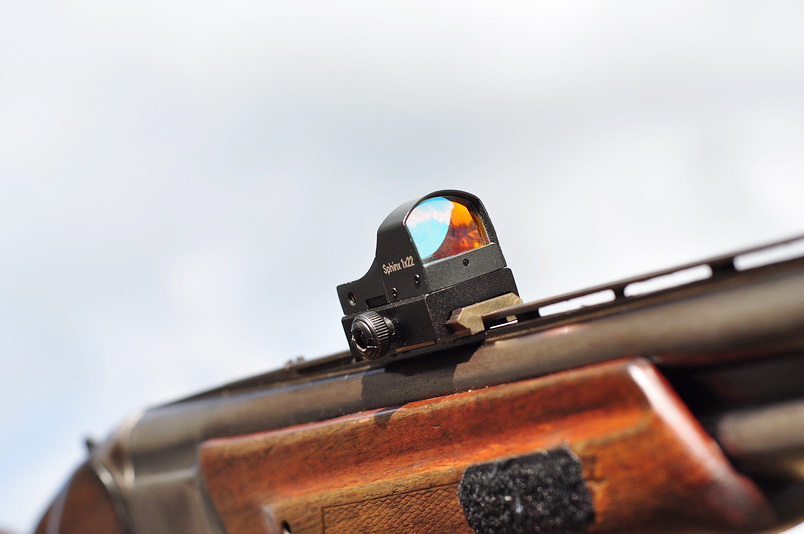

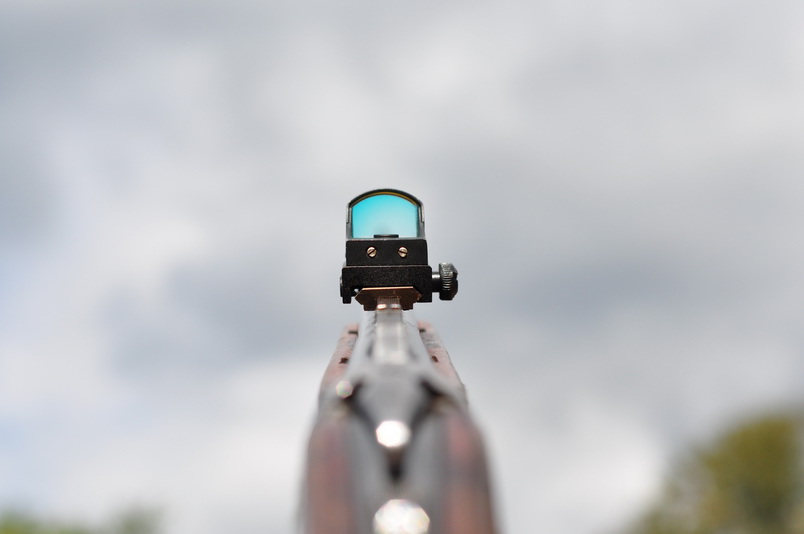

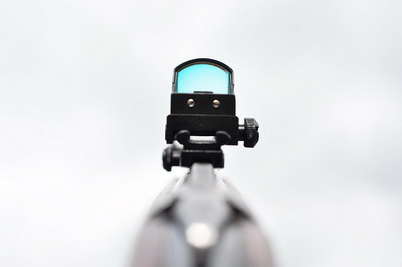

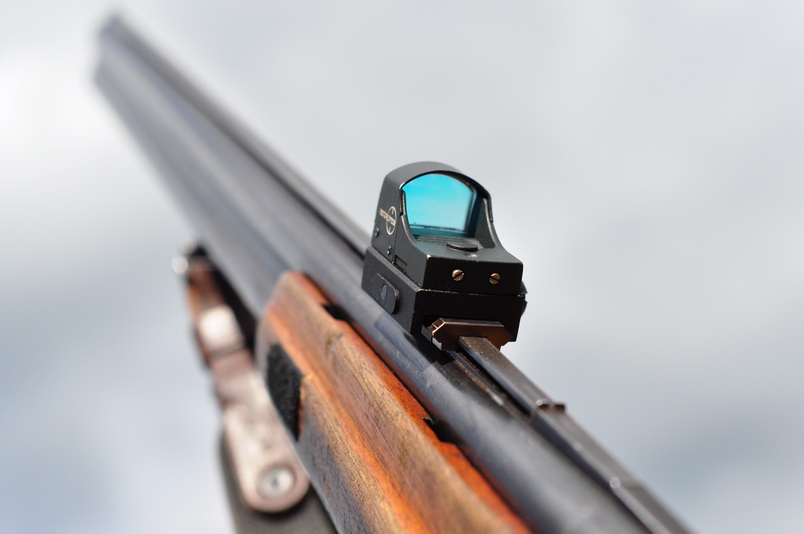

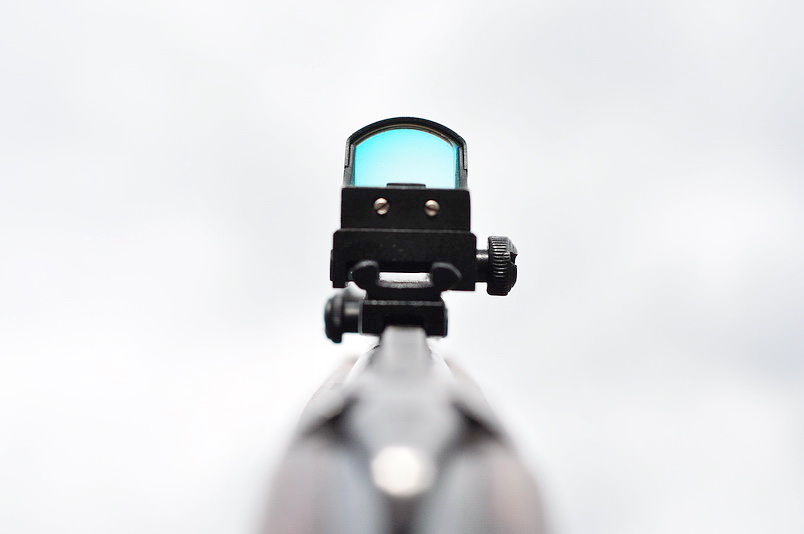

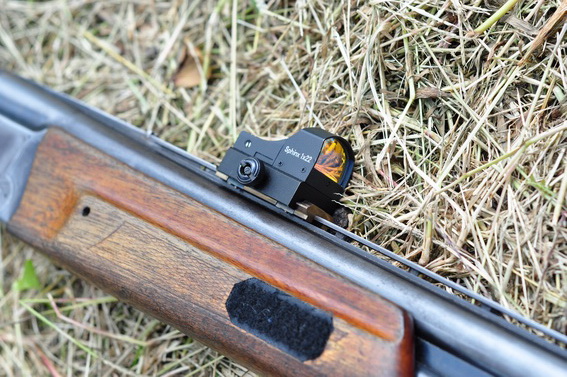

обратите внимание,
насколько низко сидит коллиматор относительно планки ружья
