Давайте начнём с рассмотрения примера. Предположим, что у вас есть винтовка, которая дает стабильную кучность в 1 угловую минуту (МОА) при стрельбе на 100 метров.

Это не особо круто, но вполне достаточно для охоты и некоторых военных приложений. И многие, не имея возможности или не видя практического смысла вкладывать средства для улучшения кучности, обходятся таким боем.

Допустим, что на этой винтовке установлен приличный прицел известного бренда. И производителем заявлено, что механизм корректировки прицела позволяет вносить поправки в угловых минутах, а именно - 0,25 МОА за «клик».

Теперь вопрос: обратите ли вы внимание на отклонение СТП от точки прицеливания (ТП), если реальная цена клика прицела, из данного примера, составляет 0,26 МОА (то есть всего на 0,01 МОА больше чем заявлено)? Я уверен, что пока стрельба будет вестись на относительно небольшие дистанции, заметить такое отклонение невозможно.

Невозможно по той простой причине, что кучность в 1 МОА будет куда существеннее влиять на результаты стрельбы, причем разница эта колоссальна (в 100 раз, или около того). Здесь также уместно задаться другим вопросом: а есть ли смысл вообще задумываться о столь малом отклонении (если оно и существует), когда огрехи кучности перекрывают его многократно?

Полагаю, погрешность ввода поправок проявилась бы при условии, если отклонение сравнялось бы с реальной кучностью, т.е. стало вопиюще очевидным. Иначе говоря, если на винтовке с кучностью в 1 МОА мы увидим отклонение в 1 МОА, возникнет предположение о некой проблеме в баллистическом расчёте, причины которой могут быть и в конструкции прицела.

Естественным образом столь значительное отклонение станет проявляться на большой дальности: ведь чтобы «накликать» одну лишнюю угловую минуту на винтовке из нашего примера, нужно сделать 100 кликов.

Не желая занимать голову читателя лишними цифрами, сразу подскажем, что для винтовки калибра .223 Rem отклонение на дистанции 500 м составило бы около 0,65 МОА (или 9,4 см), а для винтовки калибра 308WIN отклонение на дистанции 800 м составило бы около 1,18 МОА (или 27,5 см).

Эти дистанции можно назвать предельными для названных калибров, но пуля на этом пределе ещё сохраняет свою эффективность.

Таким образом, если цена клика совсем немного отличается от заявленного и, соответственно, ожидаемого значения, это может стать причиной промаха на большой дистанции.

Следует принять во внимание еще ряд обстоятельств: во-первых, на предельной дальности ошибка в цене клика сложится со многими другими факторами, влияющими на траекторию, и вычленить роль этой ошибки в конечном результате будет непросто, поэтому с ценой клика лучше разбираться отдельно.

Во-вторых, можно предположить, что на недорогих прицелах от непроверенных производителей отклонение в цене клика окажется более существенным, чем обсуждавшийся в примере выше 0,01 МОА.

В-третьих, величина общего отклонения на предельной дистанции будет колебаться в зависимости от конкретного боеприпаса, но все равно останется значительной. В-четвёртых, на коротких дистанциях и малых поправках определить неверную оценку клика практически невозможно.

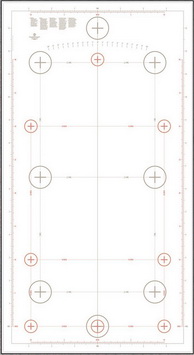

Калибровочная мишень
от компании Skilled Shooting




Общие моменты
калибровки прицела

Калибровкой прицела называют: проверку его прицельной марки, нахождение истинной цены клика маховиков поправок, подтверждение возвращаемости поправок и выявление бокового завала прицела относительно оси ствола.

В результате этих действий должны исчезнуть ошибки технического характера, которые могут исказить всю картину баллистики. Комплекс этих мер правильнее было бы назвать поверкой прицела, но термин «калибровка» уже позаимствован и прижился, поэтому будем пользоваться им.

Сравнение с аналогами

Единственным аналогом, с которым нам с разработчиками российской поверочной мишени удалось ознакомиться, оказался комплект калибровочных мишеней CATS (Calibration and Training System),разработанный фирмой Horus Vision. Комплект состоит из нескольких листов, мишени для угловых минут и миллирадианов предлагаются отдельно на коммерческой основе.

Нет смысла разбирать эти мишени подробно, ибо они так или иначе решают те же задачи, что и разработка ребят из Skilled Shooting. Необходимо подчеркнуть, что отечественная калибровочная мишень организована на одном листе, где одновременно присутствует разметка для обеих используемых угловых величин - MOA и MIL.

К тому же российскую мишень можно бесплатно скачать на сайте skiledshooting.com для самостоятельной печати.

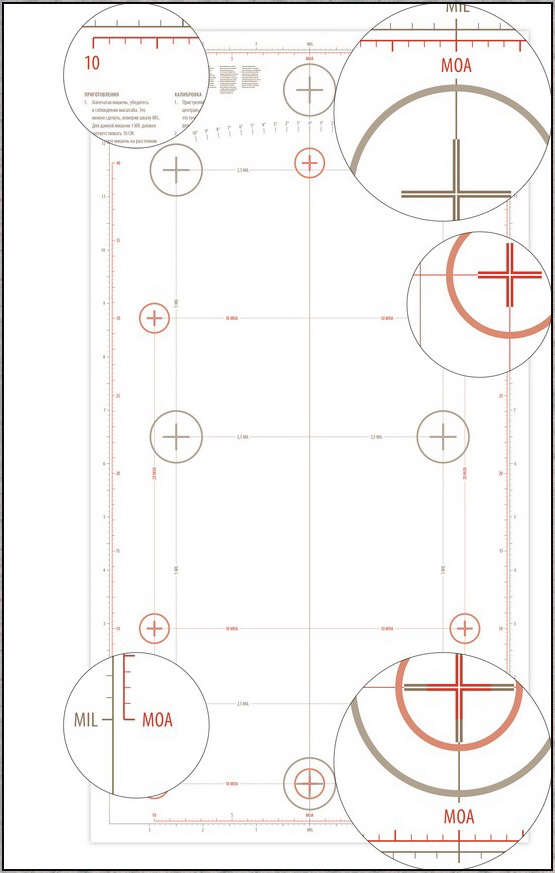

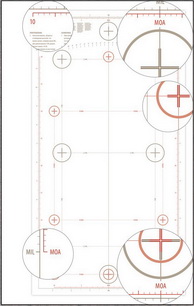

Фрагмент мишени




Описание
калибровочной мишени

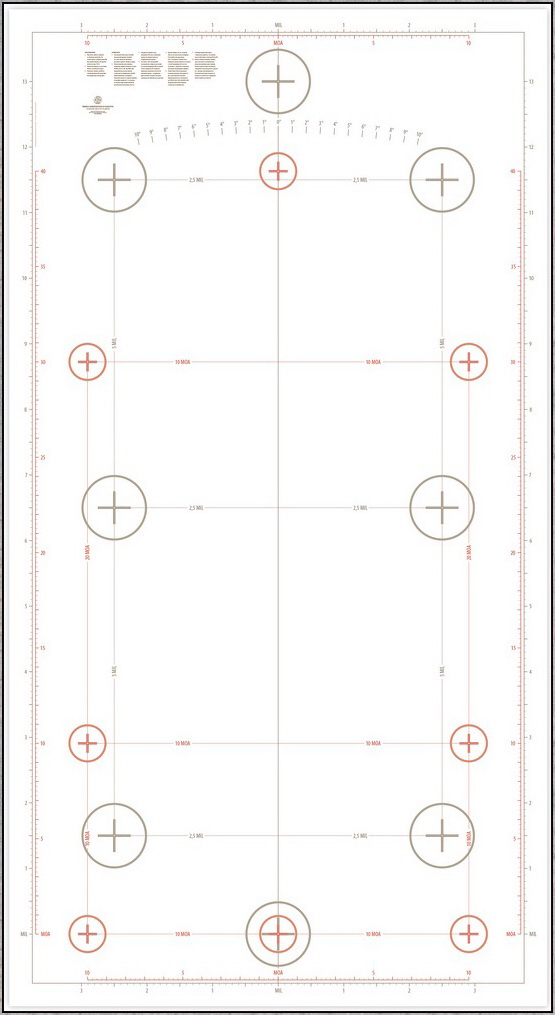

Рисунок мишени содержит в себе элементы двух цветов: красного и коричневого. Все красные элементы относятся к угловым минутам, коричневые – к миллирадианам.

Внизу по центру расположена основная мишень, исключительно по которой ведётся прицеливание в процессе всей калибровки. Опытный стрелок сможет построить собственную программу проверочных тестов, используя специальные шкалы по краям листа, которые выражены как в MOA, так и в MIL.

Круглые маркеры в центре листа, с обозначенными между ними расстояниями – ожидаемые места появления групп попаданий. И последнее, о чём стоит сказать, - это шкала в градусах, по которой можно измерить величину обнаруженного завала прицела.

Подготовительные мероприятия

Важно - мишень должна быть напечатана без искажения масштаба. Это нетрудно проверить рулеткой (линейкой) по боковым шкалам миллирадианов.

Если мишень напечатана правильно, один MRAD будет равен 10 см. Перед калибровкой прицел необходимо пристрелять «в ноль», лучше это сделать на дополнительной произвольной мишени.

Дистанция до мишени при калибровке должна быть равна точно 100 м, расхождения в несколько метров недопустимы. Мишень следует расположить строго вертикально, по уровню.

Завал винтовки следует либо контролировать уровнем, либо его нужно исключить как-то иначе. Устраните любые посторонние факторы, способные добавить свою лепту в отклонение СТП.

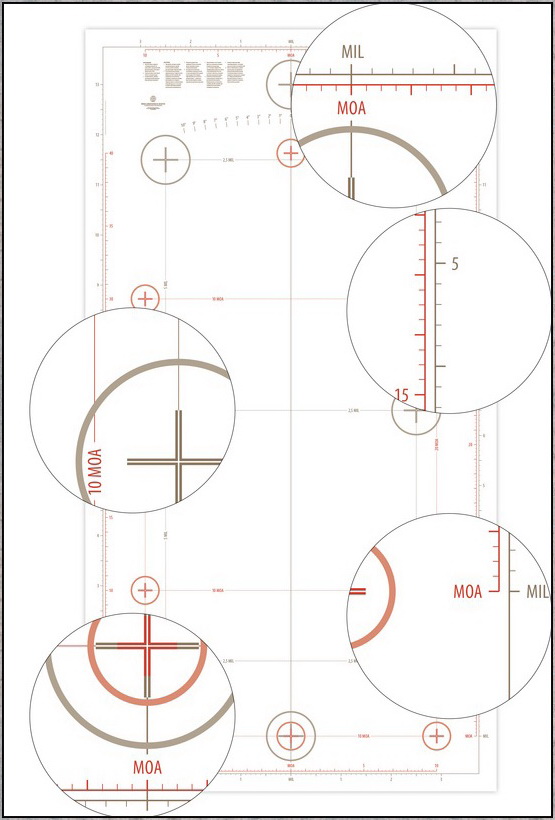

Фрагмент мишени




Процесс калибровки
(тестирования)

Каждый тест может оцениваться исключительно на основе группы не менее чем из 5 выстрелов, для которой всегда определяется СТП.

Первым делом смотрят точность прицельной марки, совмещая её деления с маркерами на калибровочной мишени, позиции которых уже известны. При работе с прицельной маркой лучшего результата можно достичь при измерении крупных отрезков – измерять 1 MIL менее продуктивно, чем 10 MIL.

Сначала оценивают максимальную вертикальную поправку, которая на данной мишени составляет 40MOA или 13MIL. Предварительно заглянув в документацию к прицелу, убедитесь в достаточности запаса поправок.

Прицеливание происходит в нижнюю центральную мишень. Попадания должны образовать группу на верхнем маркере или около него.

Получившееся расстояние от точки прицеливания до СТП, делят на число сделанных кликов, получая таким образом истинную цену клика маховика поправок.

Если проявилось горизонтальное отклонение (благодаря завалу прицела), его измеряют по угловой шкале, соединив СТП с точкой прицеливания.

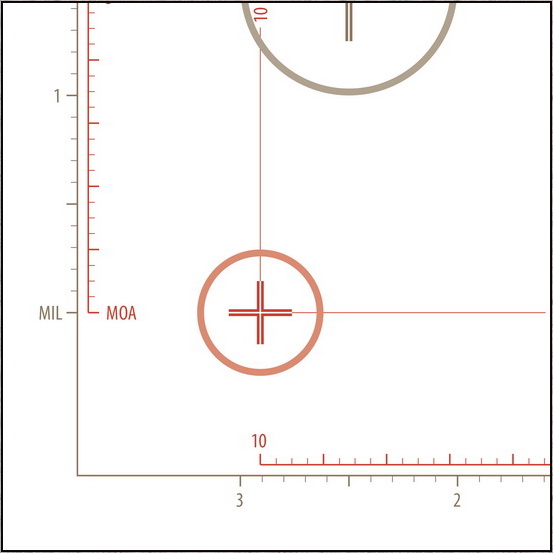

Фрагмент мишени



Далее нужно вернуть поправки на ноль, и отстреляв очередную серию, убедиться в безупречности возвращаемости. Последний тест также относится к возвращаемости – вводя вертикальные и горизонтальные поправки и стреляя серии, мы проходим по маркерам вершины воображаемого прямоугольника, возвращаясь в итоге строго в исходную точку.

Тестирование прицелов можно проводить и без стрельбы: для этого нужна жёсткая фиксация оружия и возможность его точного наведения в нужную точку мишени Такого рода тесты могут и должны включаться в программу оценки прицела, ведь они не требуют расходования боеприпасов.

С другой стороны, есть сомнения в том, что калибровка прицела может обходиться без единого выстрела. Дело в том, что некоторые параметры невозможно оценить иначе.

Кроме того, выстрел оказывает сильное воздействие на прицел. И если прицел откровенно плох или ненадёжно установлен на оружие, именно стрельба покажет плохую возвращаемость, что впоследствии сбережёт вам и деньги и время.

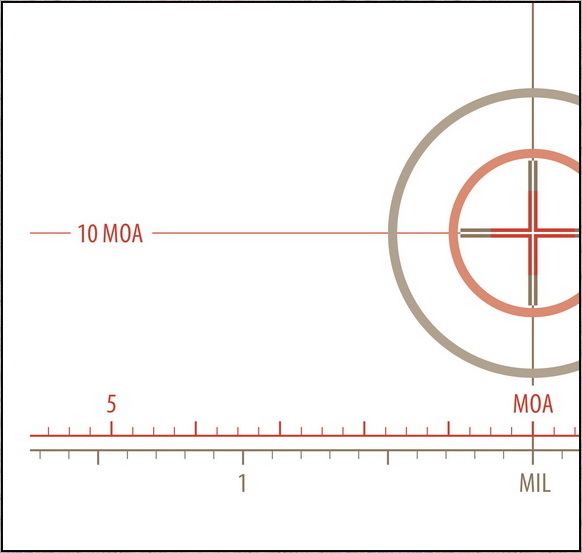

Фрагмент мишени




Статья "Тест оптического прицела"
размещена
по этой ссылке


Метких вам выстрелов!
