Коллиматорный прицел

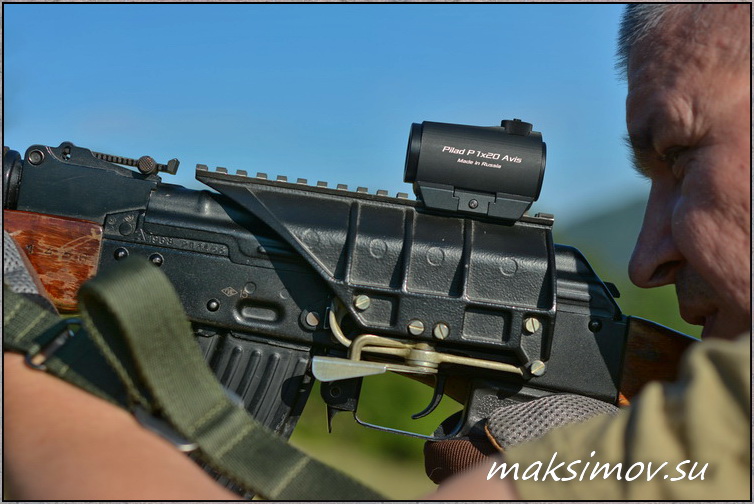

Р1х20 Avis ВОМЗ
![](/gallery/dpricel/vomz-avis-p1x20/2m.jpg)
В переводе с латинского языка Avis - это птичка. Такое название своему новому коллиматорному прицелу дали конструкторы Вологодского оптико-механического завода.
Название получилось красивым – под стать прицелу, который должен был ознаменовать новую эпоху в развитии коллиматорных прицелов всем известной линейки «Пилад».
Avis на оружии
![](/gallery/dpricel/vomz-avis-p1x20/5m.jpg)

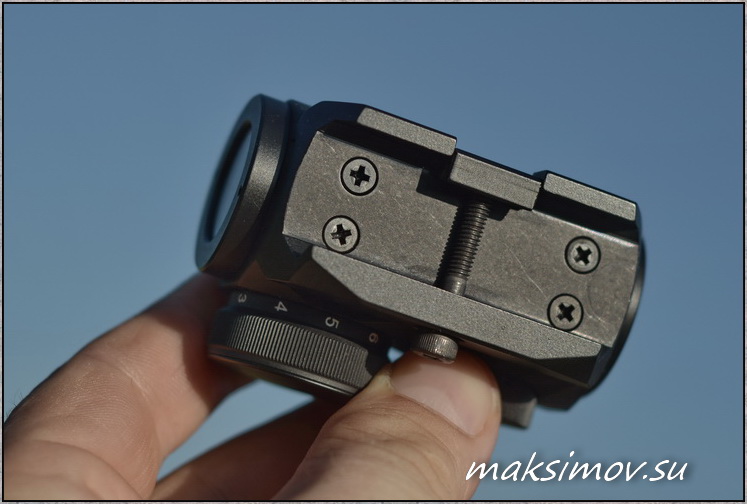

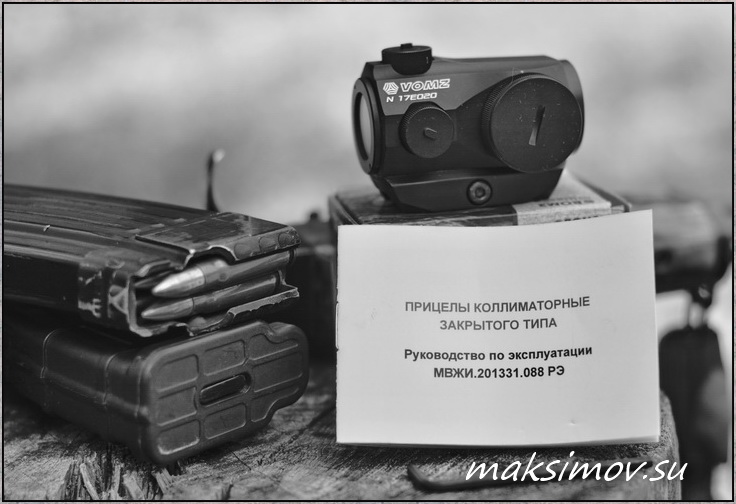

Коллиматорный прицел Р1х20 Avis,
комплектация и нижняя часть корпуса
![](/gallery/dpricel/vomz-avis-p1x20/3m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/4m.jpg)
Ссылка
на официальный сайт
ВОМЗ
Старая модель Р1х25 производства ВОМЗ уже не устраивала потребителей по ряду параметру, в первую очередь – по габаритам. Сама по себе идея создания коллиматорного прицела закрытого типа уменьшенных габаритов не нова.
Вологодские оптики позаимствовали её у компании Aimpoint, известной своими коллиматорными прицелами. Разработку нового прибора на ВОМЗе начали в середине 2015 года. Первую серийную партию собрали в январе 2017 года.
Как и в других прицелах линейки «Пилад», в новом коллиматоре вологодские конструкторы применили прочный алюминиевый сплав Д16Т (ГОСТ4784) и отечественное стекло (производства Лыткаринского завода оптического стекла).
Все механические детали и печатные платы для электроники изготавливаются на ВОМЗе. Покупными являются только светодиод и ЭРИ на плату.

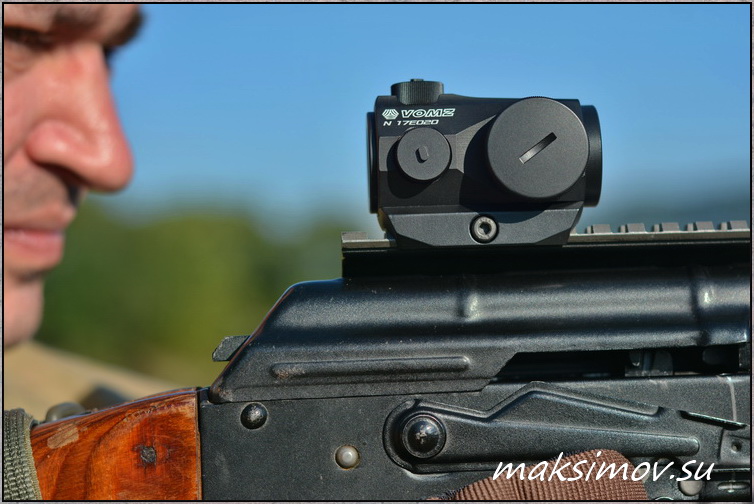

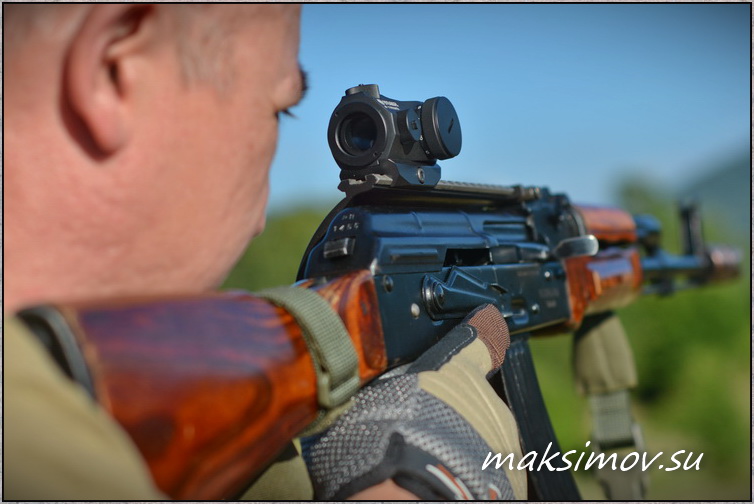

Коллиматорный прицел Р1х20 Avis
на АКМ (ВПО-136)
![](/gallery/dpricel/vomz-avis-p1x20/6m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/7m.jpg)

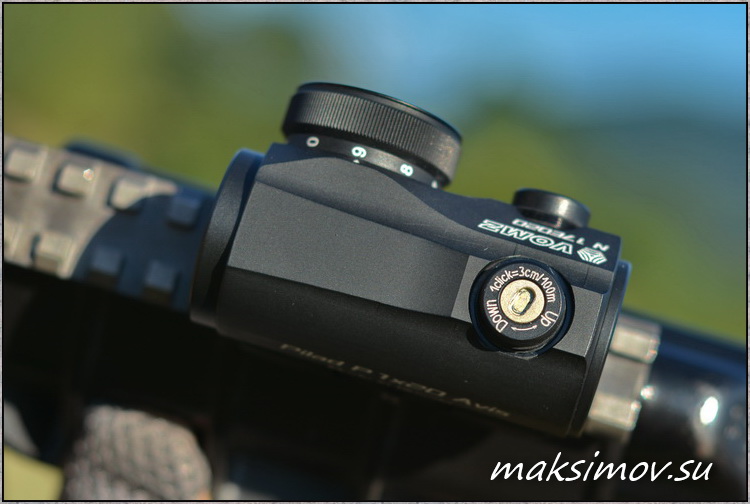

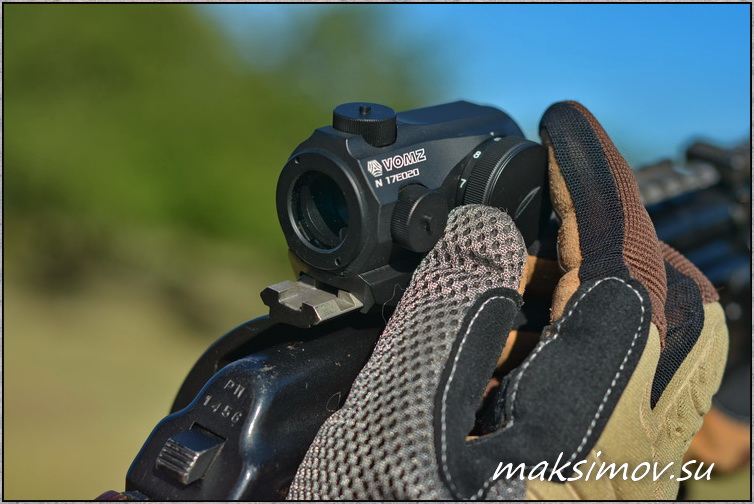

Р1х20 Avis.
Включение прицела и регулировка яркости прицельной точки
На фото справа - механизм поправок со снятой защитной крышкой
![](/gallery/dpricel/vomz-avis-p1x20/8m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/9m.jpg)

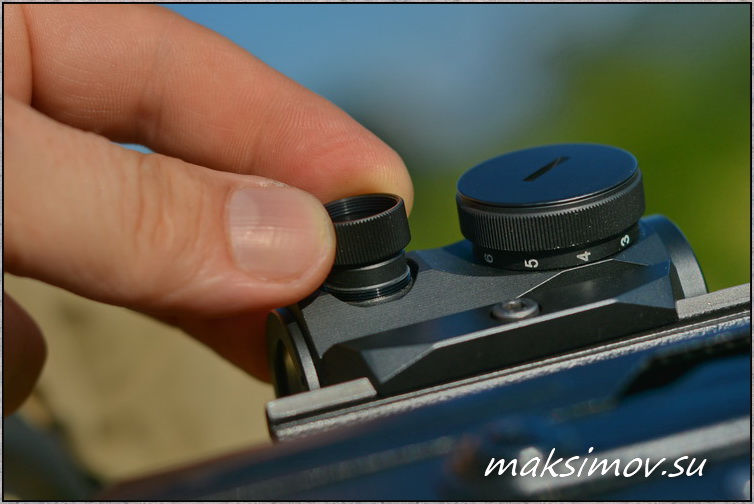

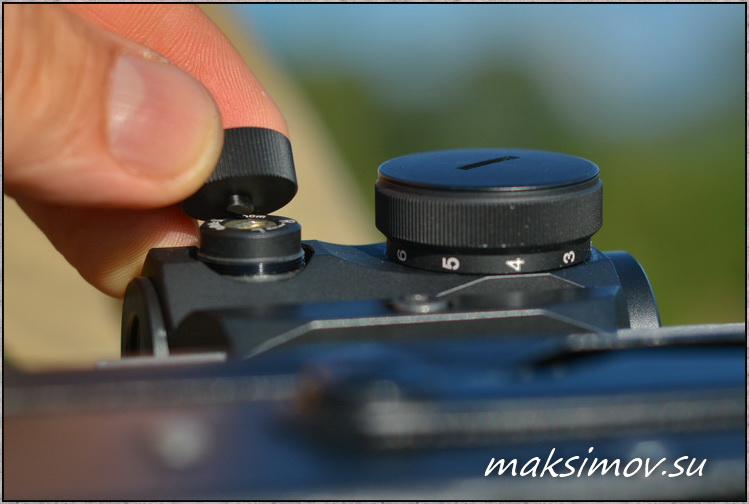

Р1х20 Avis.
Процесс
внесения корректировок
![](/gallery/dpricel/vomz-avis-p1x20/11m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/12m.jpg)
По сравнению со старым коллиматором Р1х25, прицел Р1х20 Avis имеет ряд существенных усовершенствований. Во-первых, прицел стал намного компактнее и легче.
Во-вторых, до 2 МОА уменьшена прицельная точка. В-третьих, в конструкции крепления оставлен только один винт, что обеспечивает беспрепятственную установку прицела как на планку picatinny, так и на weaver.
Р1х20 Avis.
Процесс
внесения корректировок
![](/gallery/dpricel/vomz-avis-p1x20/10m.jpg)
Прицел Р1х20 Avis внешне похож на знаменитую «Микру». Тем не менее, это отнюдь не копия. ВОМЗом получен патент на промышленный образец прицела, что доказывает его конструктивные отличия от ближайшего аналога - Aimpoint Micro Н-1.
Таким образом, все спекуляции насчёт плагиата и прочих проявлений промышленного шпионажа заблаговременно и предусмотрительно были пресечены на корню.
На фото справа - "картинка" прицела Р1х20 Avis
![](/gallery/dpricel/vomz-avis-p1x20/13m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/14m.jpg)
Теперь по эксплуатационным особенностям этого прибора. Начнём с того, что прицел внешне отличается совершенной безукоризненностью, чем сразу привлекает к себе внимание. Чистота механической обработки и качество покрытия – на высоте. Здесь ВОМЗу сразу пять баллов.
Прицел комплектуется фирменной синей коробкой, батарейкой CR2032, паспортом и, в случае выбора модели с небыстросъёмным креплением (как на фото), - шестигранным ключом.
Установка элемента питания и монтаж прицела на оружие занимает буквально пару минут. На планку «вивер» Р1х20 Avis садится низко, смотрится просто роскошно.

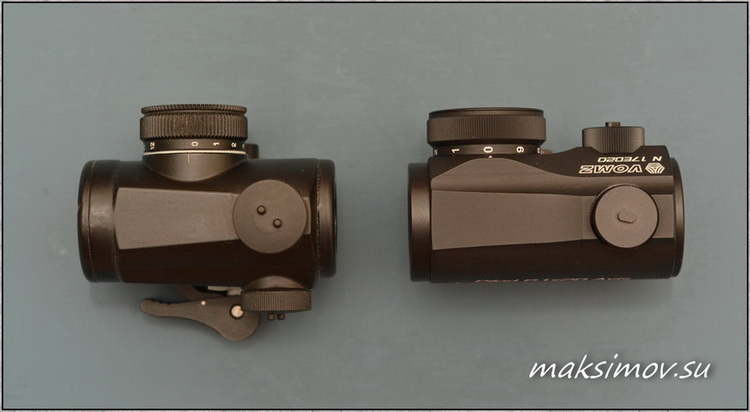

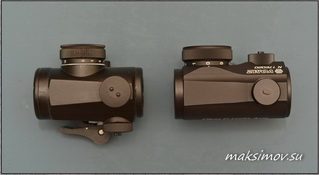

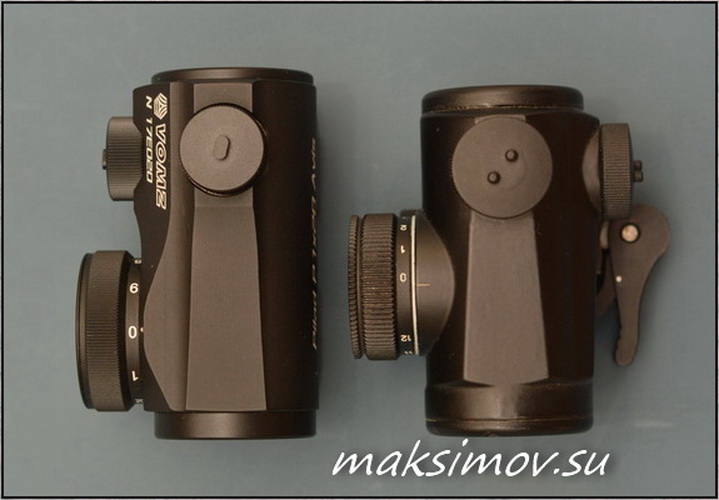

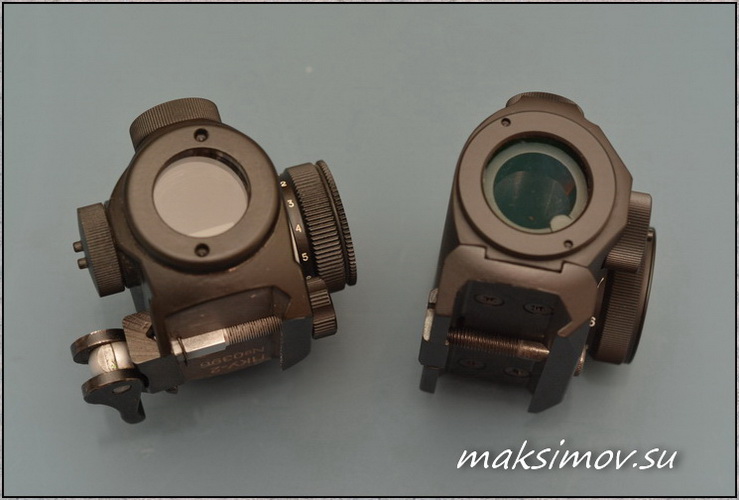

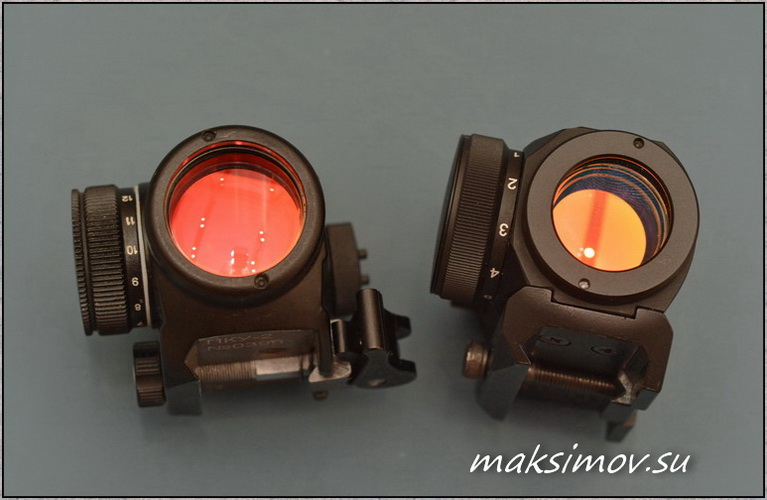

Сравнение прицела ПКУ-2 (слева)
с прицелом Р1х20 Avis
![](/gallery/dpricel/vomz-avis-p1x20/15m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/16m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/17m.jpg)
Р1х20 Avis.
Ещё фото
![](/gallery/dpricel/vomz-avis-p1x20/18m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/19m.jpg)

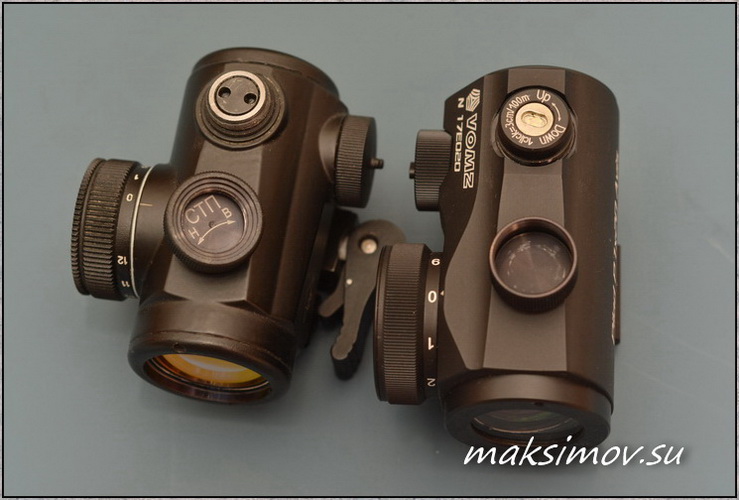

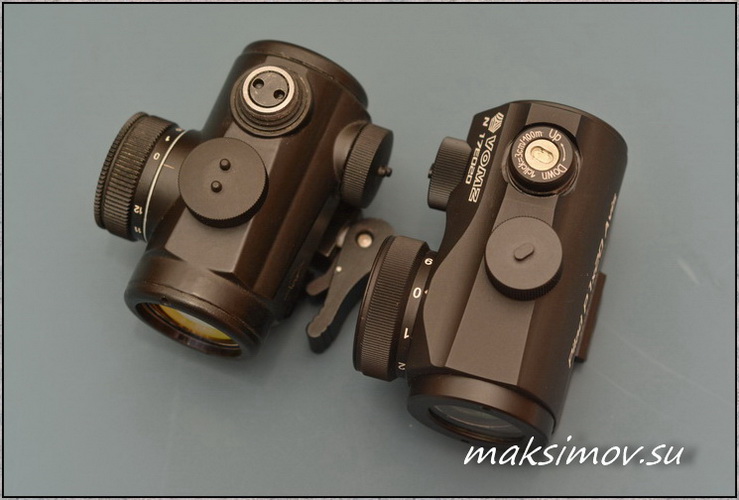

Р1х20 Avis.
Механизмы поправок
![](/gallery/dpricel/vomz-avis-p1x20/20m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/21m.jpg)
Коллиматорный прицел Р1х20 Avis не отличается большим полем зрения и идеальной картинкой. Изображение отдаёт синевой, как и в Р1х25. Впрочем, к этому я был готов – ожидать от прибора за менее чем 6 тысяч рублей чего-то большего было бы наивно. Масса прибора с батарейкой – 156 граммов, габариты- 67х43х51 мм.

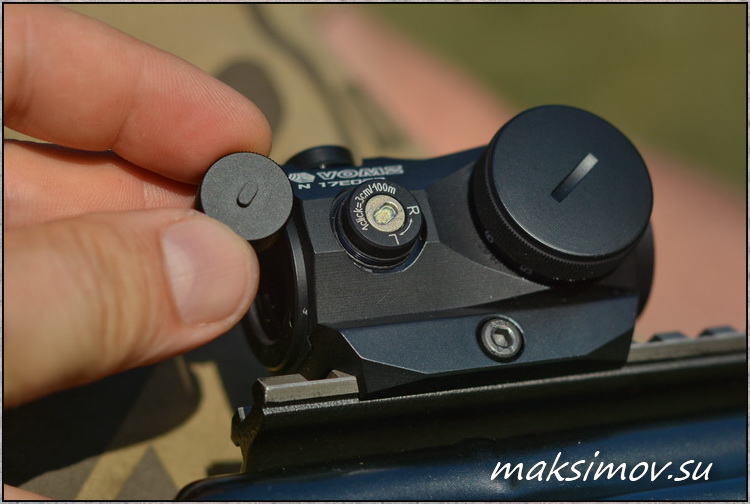

Понравился механизм выверки прицельной точки. Для корректировки достаточно перевернуть отвинченную крышку, вставить имеющийся на её торце продолговатый выступ в ответное гнездо выверочного винта и «прощёлкать» до нужного значения.

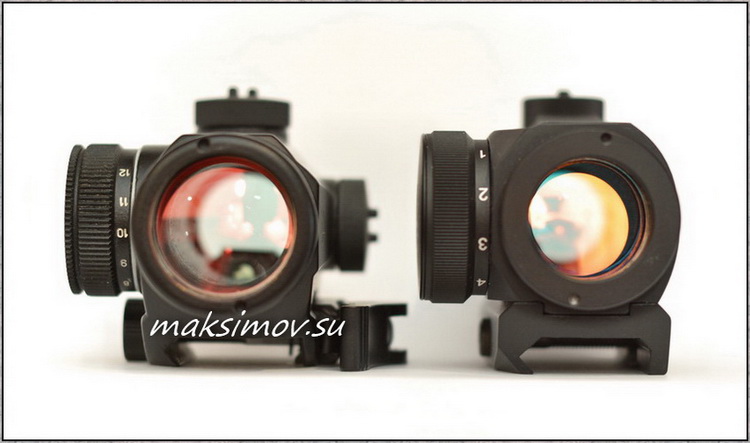

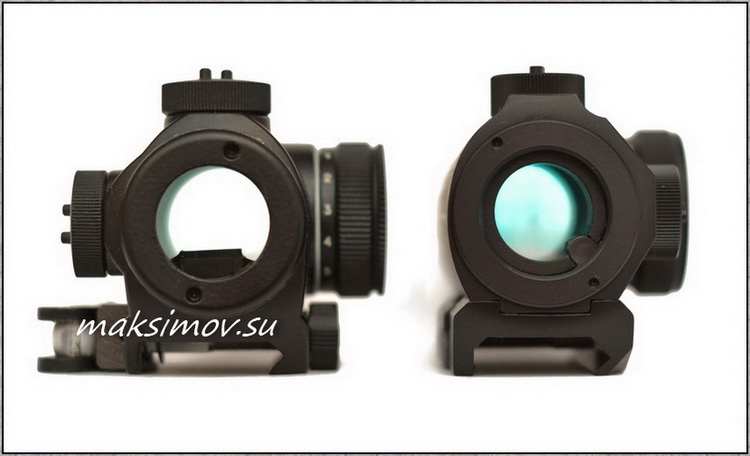

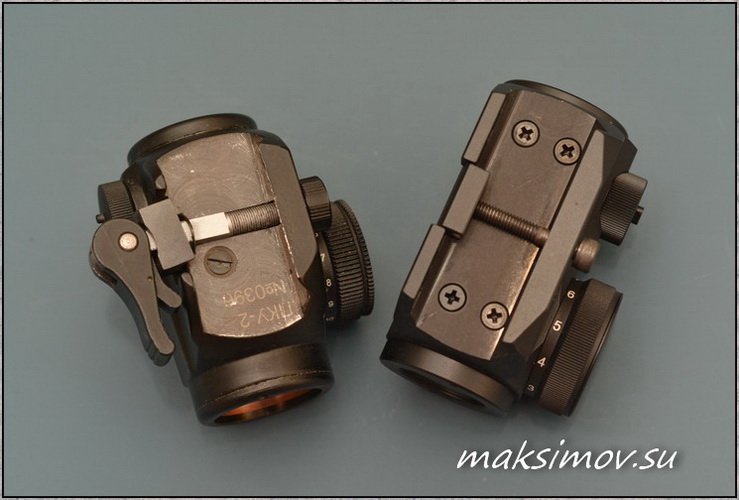

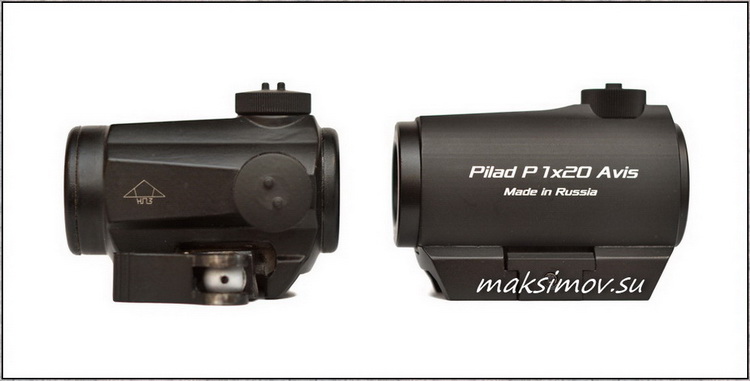

Габаритное сравнение прицелов
ПКУ-2 и Р1х20 Avis
![](/gallery/dpricel/vomz-avis-p1x20/23m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/24m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/22m.jpg)
«Клики» чёткие, довольно звонкие и хорошо ощутимые. На торце основания механизмов поправок нанесены маркировки направления вращения и цена клика (3 см на 100 м), всё чётко и наглядно. Запас поправок – 1,7 м в обе стороны на 100 м.
Модуль подсветки имеет 9 градаций яркости, причём на максимальных положениях маховика подсветки прицельную точку хорошо видно при сильном дневном освещении, в т.ч. – против солнца.
Маховик модуля имеет возможность вращения в любую сторону, что днём позволяет выставить нужную яркость одним щелчком. «Клики» этого маховика хорошо ощутимы тактильно, но беззвучны – на охоте это может быть очень кстати.

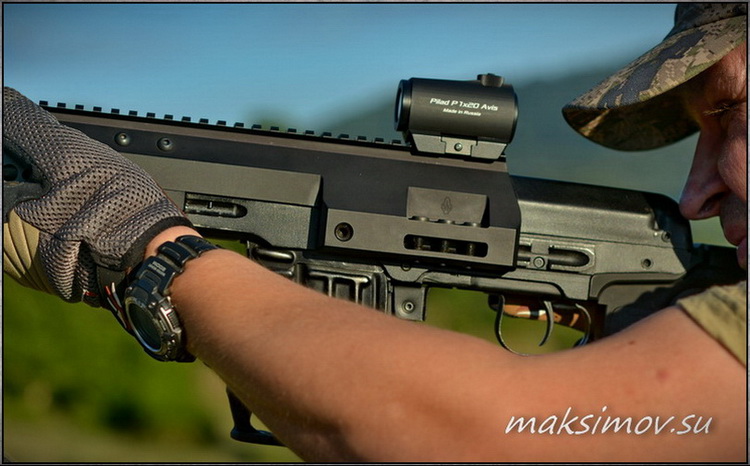

Коллиматорный прицел Р1х20 Avis
на карабине "Тигр" в шасси SAG
![](/gallery/dpricel/vomz-avis-p1x20/25m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/26m.jpg)

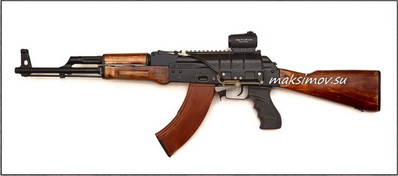

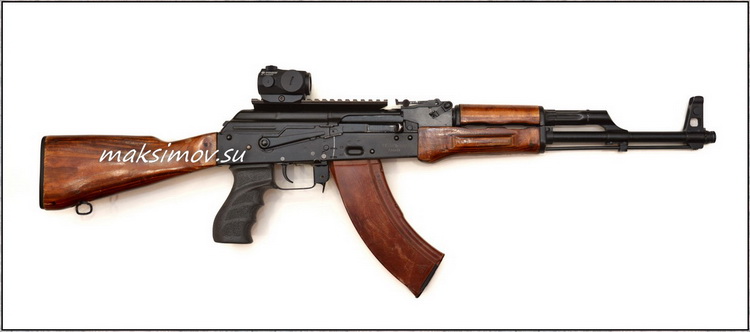

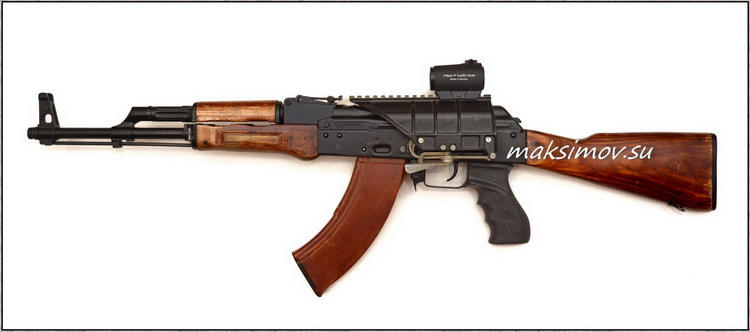

Коллиматорный прицел Р1х20 Avis
на АКМ (боковой кронштейн НПЗ)
![](/gallery/dpricel/vomz-avis-p1x20/27m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/28m.jpg)
Излучатель (светодиод) расположен с окулярной части светового просвета прицела примерно на 16.30 (по часовому циферблату). Примечательным достоинством прицела является отсутствие параллакса – это реально серьёзное достижение вологодских оптиков.
Функции самостоятельного отключения прицельной точки отсутствует, то есть – забыл выключить подсветку – через сутки (на максимальной яркости) меняй батарейку. В среднем режиме яркости заявлено 70 часов непрерывной работы.

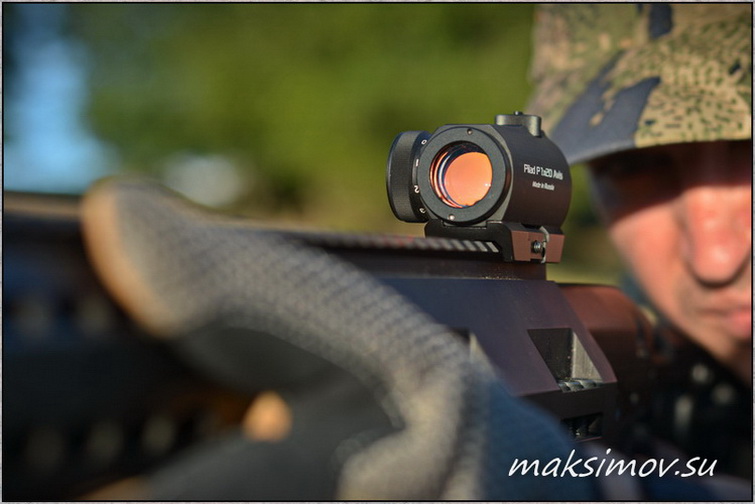

Прицел Р1х20 Avis
в работе
![](/gallery/dpricel/vomz-avis-p1x20/29m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/30m.jpg)
На предмет эксплуатационных особенностей Р1х20 Avis выводы делать рано. Постреляем, посмотрим. Пока что всё хорошо – прицел был без проблем пристрелян на оружии под винтовочный и промежуточный патроны, на 50 м дистанции кучность боя оружия в пределах нормы.
Тем не менее, мне бы очень хотелось увидеть модифицированную версию этого прибора. Что в нём нужно доработать – об этом мы уже говорили выше. Удачи нашим оптикам.
Прицел Р1х20 Avis
в работе
![](/gallery/dpricel/vomz-avis-p1x20/31m.jpg)
![](/gallery/dpricel/vomz-avis-p1x20/32m.jpg)
Метких вам выстрелов!
