Вы знаете что такое «разрыв шаблона»? Я теперь знаю. Со мной это произошло после посещения Лыткаринского завода оптического стекла.
Раньше это предприятие мне представлялось чем-то вроде огромного старого цеха из красного кирпича, где в печах как-то по старинке варят стекло.
Которое, со слов диванных «знатоков», якобы отличается невысоким качеством и вообще – вчерашний день и закат отечественной оптической отрасли.

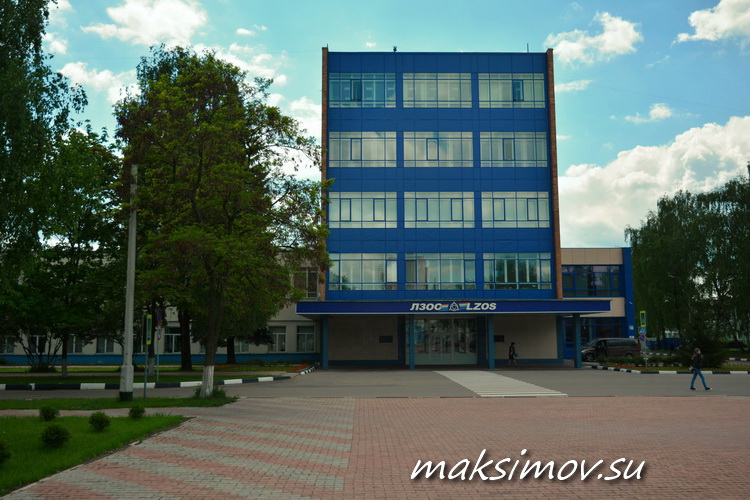

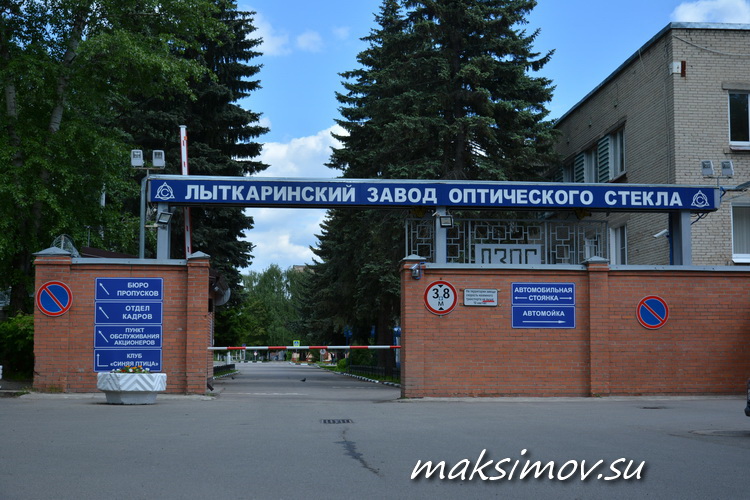

Проходная
АО "Лыткаринский завод оптического стекла"
(ЛЗОС)
![](/gallery/binokl/lzos-litkarino/2m.jpg)
Реальность оказалась совершенно иной. АО "Лыткаринский завод оптического стекла" на сегодняшний день является одним из крупнейших заводов не только России, но и мира.
Это уникальное многопрофильное предприятие с полным производственным циклом, после развала Союза сохранившее научно-технический и производственный потенциал и имеющее стратегическое значение для нашей страны.
Территория
завода ЛЗОС
![](/gallery/binokl/lzos-litkarino/3m.jpg)
Про ЛЗОС наслышаны специалисты со всего мира, что неудивительно - без прямого участия АО ЛЗОС не обходится ни один международный проект по изготовлению крупногабаритной астрономической оптики, которая уже несколько десятилетий работает в Космосе и на пяти континентах Земли.
Лыткаринская продукция поставляется на экспорт в 46 стран мира, в т.ч. – в виде важнейших комплектующих для изделий признанных мировых брендов. Для отечественной же оптико-механической промышленности ЛЗОС имеет первостепенное значение.
Но обо всём по порядку.

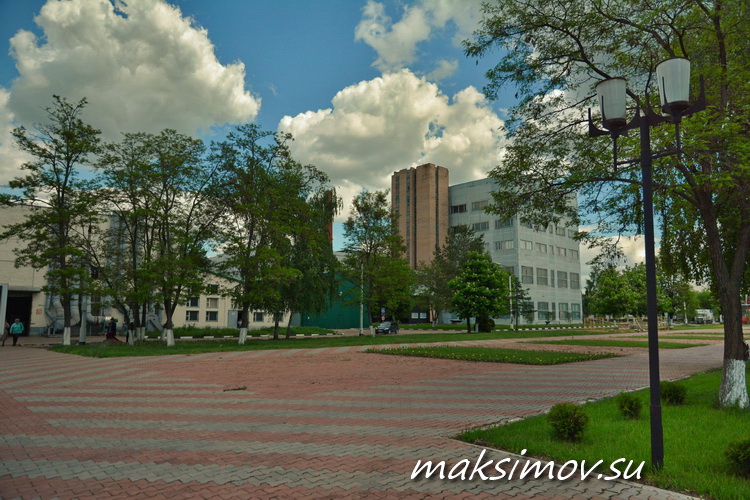

Территория завода
![](/gallery/binokl/lzos-litkarino/4m.jpg)
Справка: Лыткарино - город в Московской области, расположенный в 8 км к юго-востоку от Москвы. Название Лыткарино происходит от слова лытка – инструмент каменотесов. Численность населения - 58 тыс. человек.
Лыткарино всемирно известно заводом оптического стекла (ЛЗОС), а также крупными заводами и центрами авиационной промышленности (ЦИАМ, ТМКБ "СОЮЗ", ЛМЗ, НИИП).
Процветанию Лыткарино в стародавние времена способствовал добываемый в пяти каменоломнях красивый белый камень, а в советское время – одно из крупнейших в СССР месторождений чистого кварцевого стекла.
ЛЗОС.
Всё началось
в тревожном 1933 году
1 октября 1933 года правительством СССР было принято решение о строительстве у подмосковной деревни Латкарино завода зеркальных отражателей для прожекторов с зеркалами диаметром до 1,5 м.
На тот момент мировым монополистом в производстве зеркал для зенитных и корабельных прожекторов являлась германская фирма «Цейсс», осуществляющая зарубежные поставки по правительственной лицензии.

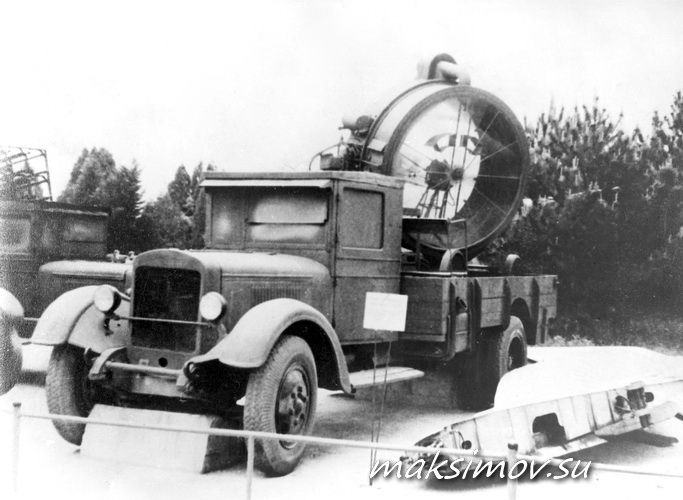

Зенитный прожектор
с отражателем производства ЛЗОС,
фото времён ВОВ
![](/gallery/binokl/lzos-litkarino/5m.jpg)
В январе 1933 года к власти пришёл Гитлер, который сразу же получил в банках США и Англии огромные кредиты на милитаризацию экономики.
В СССР прекрасно понимали неизбежность войны и жизненную важность реализации импортозамещающей политики в научно-технической и производственной сфере.
Взаимодействие с Германией (и со всеми, кто реально готов был с нами работать по вопросам развития советской промышленности) шло вплоть до начала войны, хотя наиболее важные проекты с немцами были свёрнуты уже к середине 1930-х гг. Тем не менее, для нашей страны это стало весомым подспорьем в формировании оборонного потенциала.
По понятным причинам немцы не спешили делиться всеми секретами, поэтому очень многое предстояло создавать с нуля – от собственной школы до мощной тяжёлой промышленности.

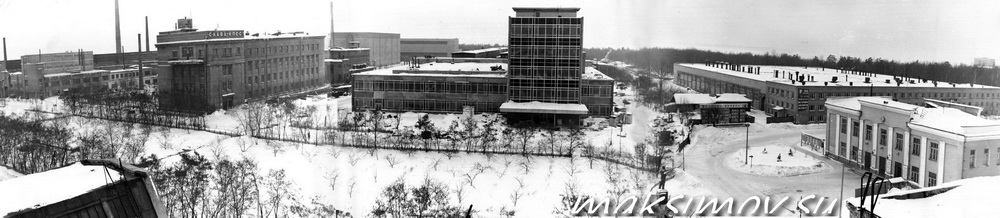

ЛЗОС
в советские годы
![](/gallery/binokl/lzos-litkarino/6m.jpg)
Строительство ЛЗОС началось в сентябре 1935 года. И уже в 1939 году была изготовлена и сдана первая партия из пяти полутораметровых прожекторных зеркал. В ходе войны завод освоил выпуск бронестёкол для самолетов ИЛ-2, ЛА-6 и ЯК-1, смотровых призм для танков и другой продукции.
Тогда никто и предположить не мог, что спустя всего пару десятилетий усилиями советских людей завод превратится в одно из крупнейших и быстро развивающихся предприятий.
В 1970-1980-х гг. завод станет не только одним из мировых лидеров по производству оптических материалов и сложнейшей оптико-механической продукции, но и крупным научно-техническим центром.
Полный перечень производимой ранее и выпускающейся по сей день продукции ЛЗОС вызывает восхищение: ведь не только могли раньше - можем и сейчас!
Зенитные прожекторы с зеркалами производства ЛЗОС участвовали в знаменитой ночной атаке Зееловских высот во время штурма второй полосы обороны Берлина в апреле 1945 года.
Сегодня Лыткаринский завод выпускает не только космическую и специальную продукцию, но и широкий ассортимент сугубо гражданских изделий – от микроскопов, биноклей и технических учебных пособий до наземных навигационных приборов для автоматизированного диспетчерского сопровождения в наших аэропортах.
АО
"Лыткаринский завод
оптического стекла"
АО «Лыткаринский завод оптического стекла» входит в структуру «Швабе» и является одним из головных подразделений холдинга.
С 2011 года АО ЛЗОС является головным предприятием созданного в рамках «Швабе» Центра компетенции по разработке, производству и обработке оптических материалов. Генеральным директором завода является А. Н. Игнатов.

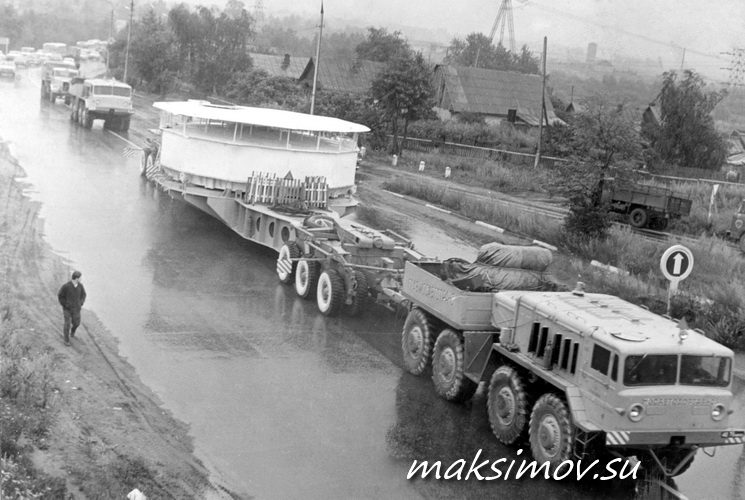

Транспортировка огромного
астрономического зеркала
в обсерваторию около г. Зеленчук (КЧР)
![](/gallery/binokl/lzos-litkarino/7m.jpg)
Несмотря на разрушительный кризисный период в 1990-х гг., на ЛЗОС смогли сохранить человеческий и технический потенциал. На сегодняшний день завод входит в перечень стратегических предприятий и по праву считается гордостью оптической промышленности России.
Это многопрофильное предприятие полного цикла - от изготовления стекла до финишной полировки оптических деталей и сборки оптико-механических изделий различного назначения.
Уникальное оборудование завода, среди которого выделяется гигантская камера 70-метровой высоты, позволяет проводить испытания любого уровня сложности.

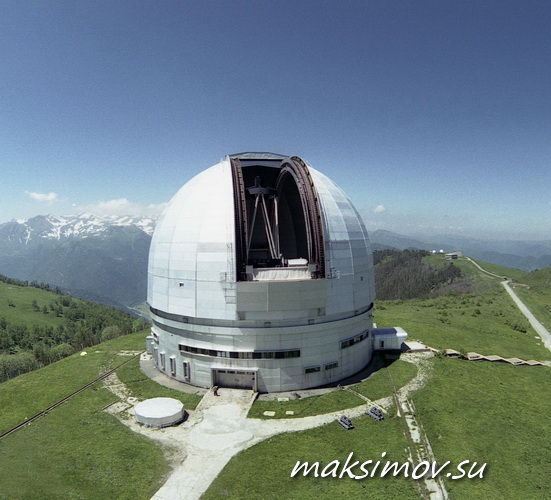

Вот в таких обсерваториях по всему миру
применяются зеркала
производства ЛЗОС
![](/gallery/binokl/lzos-litkarino/8m.jpg)
Производство оптического стекла – крайне дорогое удовольствие. Поэтому большинство даже крупных мировых брендов использует продукцию сторонних производителей с мировым именем. Специалисты утверждают, что варить собственное стекло вообще экономически нецелесообразно.
Наверное, так оно и есть. С одной лишь оговоркой – если речь не идёт об обороноспособности страны и развитии плотно связанной с ВКП «гражданской» научно-технической сферы.
Проще говоря, нет своего стекла – государство начинает зависеть от импортных поставок, что ведёт к потере значительной части суверенитета.
ЛЗОС.

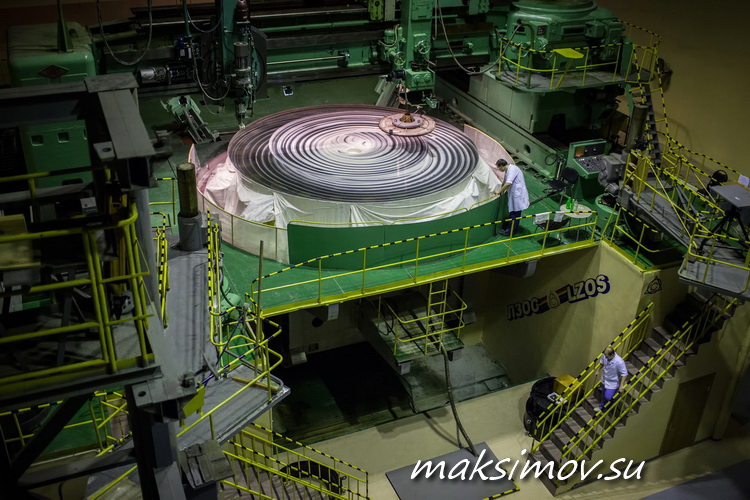

Обработка 6-метрового зеркала
![](/gallery/binokl/lzos-litkarino/9m.jpg)
Основоположником научного стеклоделия в России является М.В. Ломоносов, который на науку всегда смотрел и с государственной точки зрения. В 1748 году он организовал первую научную лабораторию, где проводились опыты по химии и технологии варки стекла.
Спустя почти 270 лет стекольная промышленность, оснащённая современной техникой и способная производить любые виды изделий из стекла, является одной из важнейших отраслей народного хозяйства.
Разнообразие составов стёкол и применение различных методов их выработки и обработки выдвигает стекло в число наиболее ценных материалов современной индустрии.
Фрагмент стекловолокна
большого диаметра
![](/gallery/binokl/lzos-litkarino/45m.jpg)
Лыткаринский завод является ведущим отечественным производителем оптического стекла, ситалла и оптоволоконной оптики. Производство оптического стекла является одним из основных направлений деятельности завода.
Но в стенах этого предприятия также изготавливают крупногабаритные астрономические зеркала, космические объективы, радиационно-защитные окна и большое количество различных приборов и комплектующих – здесь ЛЗОС занимает лидирующие позиции.
Фрагмент стекловолокна
большого диаметра
![](/gallery/binokl/lzos-litkarino/46m.jpg)

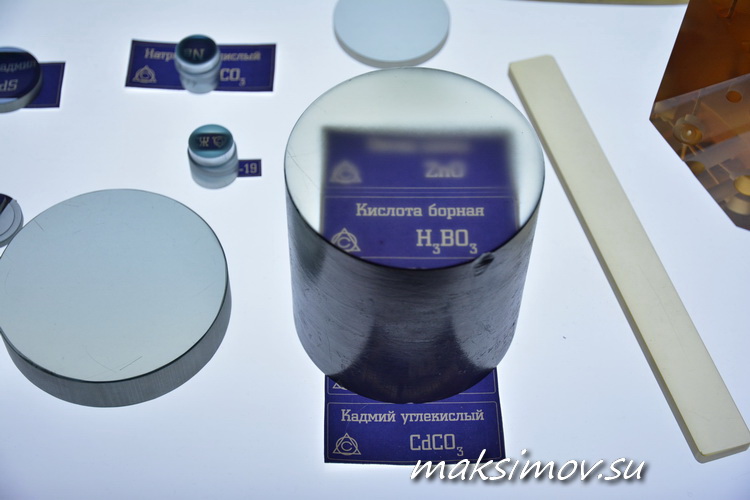

Важность ЛЗОС для нашей страны можно показать в цифрах: доля предприятия по оптическим материалам на российском рынке составляет около 98%.
![](/gallery/binokl/lzos-litkarino/47m.jpg)
На мировом рынке – 17,5% (!) В структуре «Швабе» завод входит в тройку лидеров. По целому ряду наукоёмких направлений продукция Лыткаринского завода вообще не имеет себе равных.
География экспортных поставок поражает – это все (!) развитые страны мира. За границу России ЛЗОС отправляет зеркала для телескопов, различные объективы-апохроматы для любительской астрономии, готовые приборы, оптическое стекло разных марок и типоразмеров.

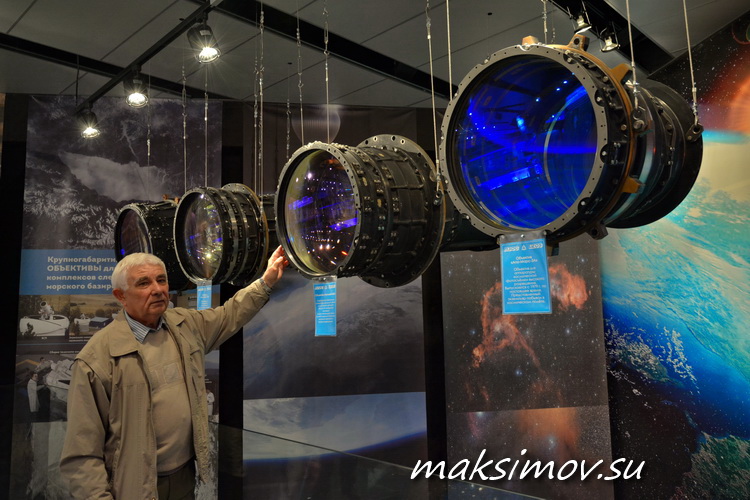

Лучшие в мире крупногабаритные объективы
для дистанционного зондирования земной поверхности
и их разработчик,
легендарный конструктор В.П. Давиденко
![](/gallery/binokl/lzos-litkarino/48m.jpg)
Наличие мощной научно-технической и производственной базы, а также сотрудничество с отраслевым институтом "ВНЦ ГОИ им. Вавилова», позволили Лыткаринскому заводу освоить более 260 марок оптического бесцветного и цветного стекла (включая специальные).
Это стекло поставляется на российский и мировой рынки в виде заготовок и готовых изделий.

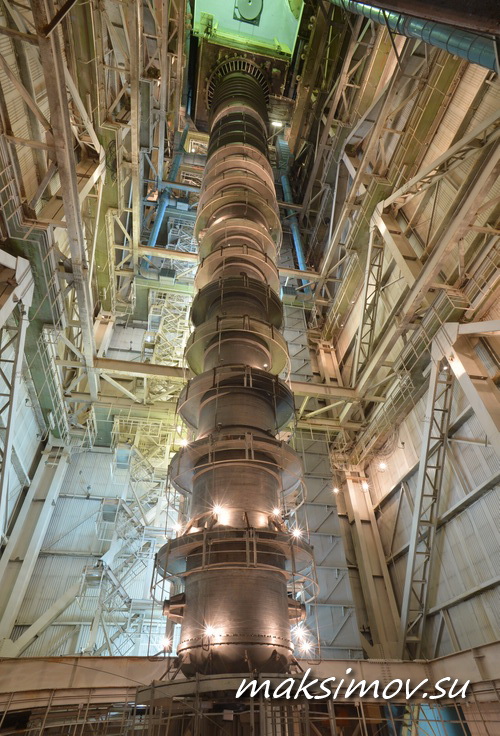

Гордость ЛЗОС -
одна из крупнейших в мире вакуумных камер
для контроля астрономических зеркал
![](/gallery/binokl/lzos-litkarino/11m.jpg)
Сегодня АО ЛЗОС выпускает широкую номенклатуру стекол, включающую более 100 марок бесцветного оптического стекла, более 25 марок цветных стёкол, более 20 марок специальных стёкол, в том числе электровакуумные и уникальный стеклокристаллический материал - Ситалл.
Наиболее востребованными и, соответственно, часто навариваемыми являются 40 марок стёкол - кроны и флинты.

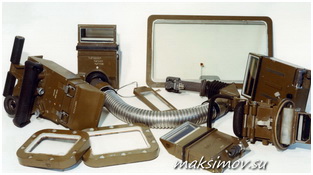

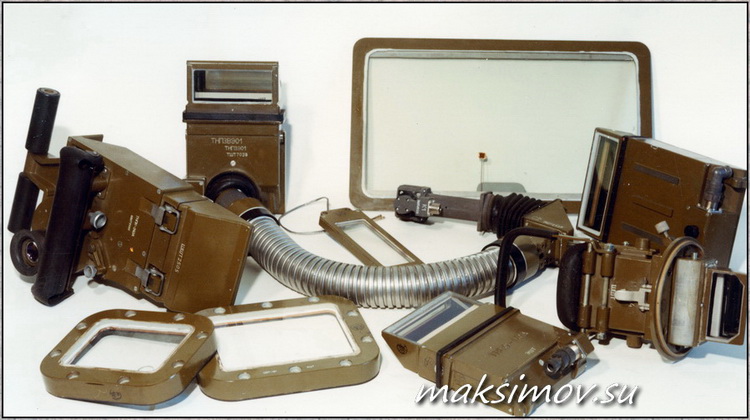

Смотровые приборы
и защитные стёкла
для бронетанковой техники
![](/gallery/binokl/lzos-litkarino/12m.jpg)
Помимо создания оптических материалов, на ЛЗОС ведётся разработка и производство многоспектральных оптико-электронных систем и комплексов гражданского назначения, а также высокотехнологичной медицинской техники.

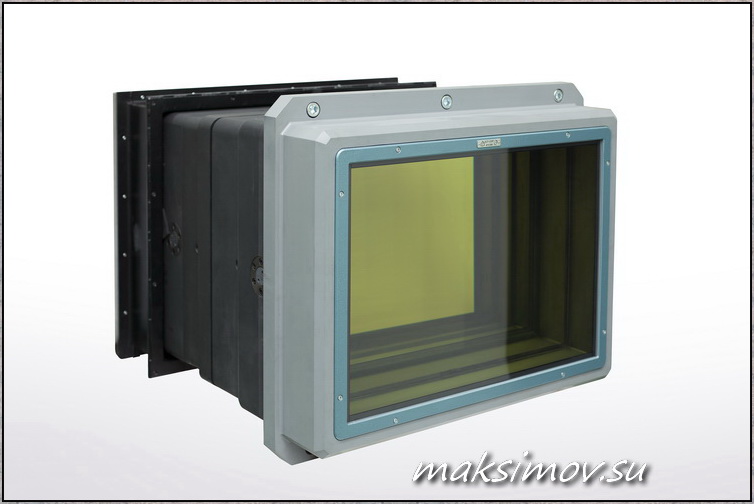

Радиационно-защитное окно
для наблюдения
Создание такой техники и модернизация уже существующих образцов требуют наличия оптических материалов и готовых оптических элементов с определёнными (и очень высокими) техническими характеристиками – всё это в полной мере обеспечивается Лыткаринским заводом.
Процесс автоматизированного
формообразования зеркала
![](/gallery/binokl/lzos-litkarino/53m.jpg)
ЛЗОС располагает собственным научно-техническим центром, который на постоянной основе ведёт разработкуновых видов продукции и соответствующих технологий.
Структурно завод объединяет три крупных специализированных производства: производство оптических материалов, обработка заготовок (в том числе и крупногабаритных) и производство оптико-механических и оптико-электронных приборов различного назначения.
Собственно гражданской и охотничьей продукции ЛЗОС выпускает немного, но важно другое - все остальные наши оптико-механические заводы без лыткаринцев оказались бы, мягко говоря, в затруднительном положении.

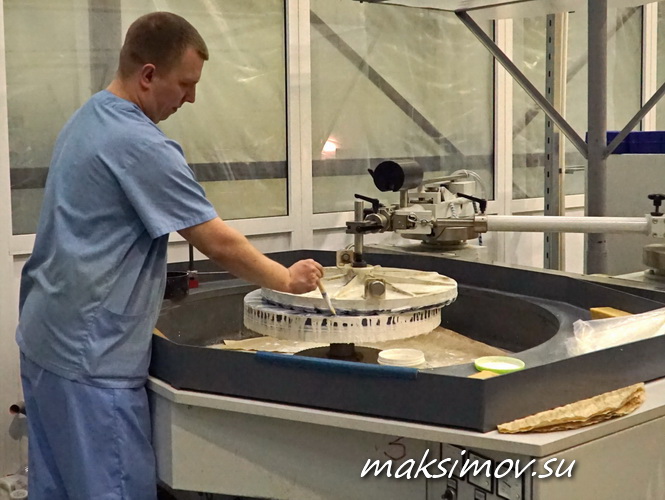

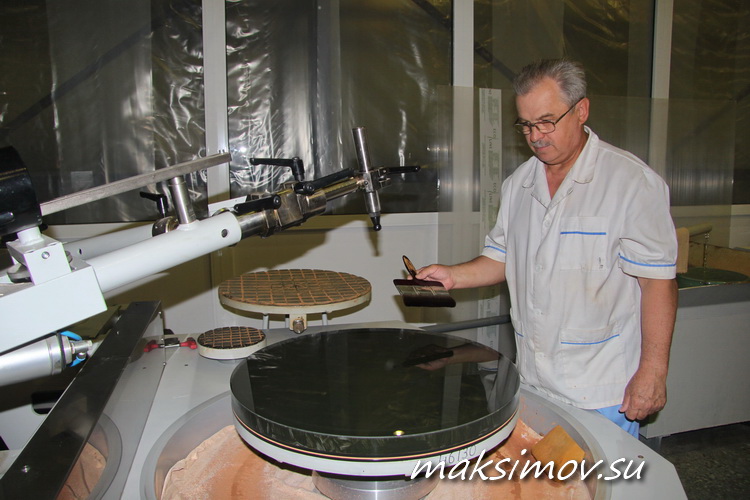

Финишное
формообразование зеркала
![](/gallery/binokl/lzos-litkarino/54m.jpg)
Мне повезло побывать на этом уникальном предприятии и всё увидеть своими глазами. Давайте вместе ознакомимся с некоторыми техническими процессами, которые дают начало российской оптике.

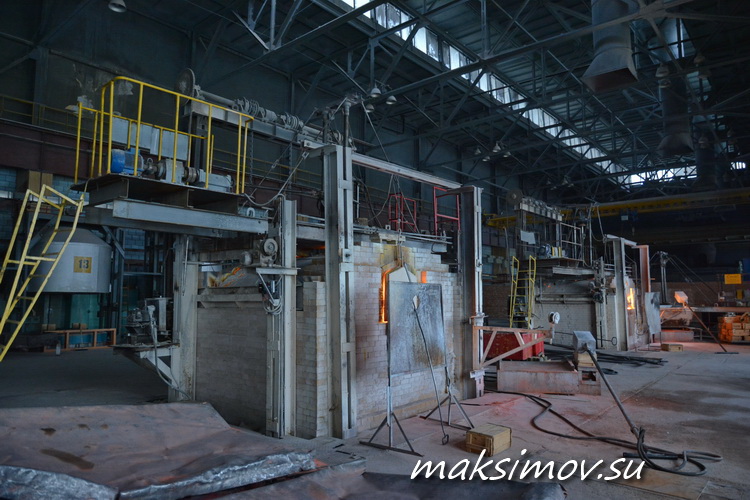

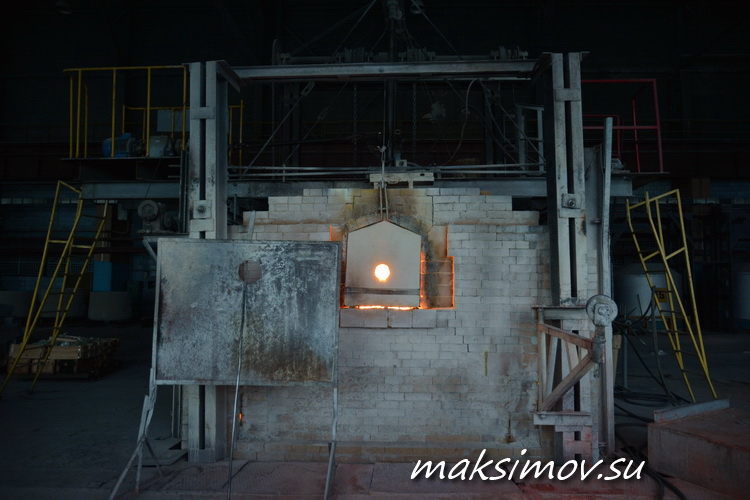

Вот в таких горшковых печах
и производится навар стекла
![](/gallery/binokl/lzos-litkarino/14m.jpg)
![](/gallery/binokl/lzos-litkarino/15m.jpg)

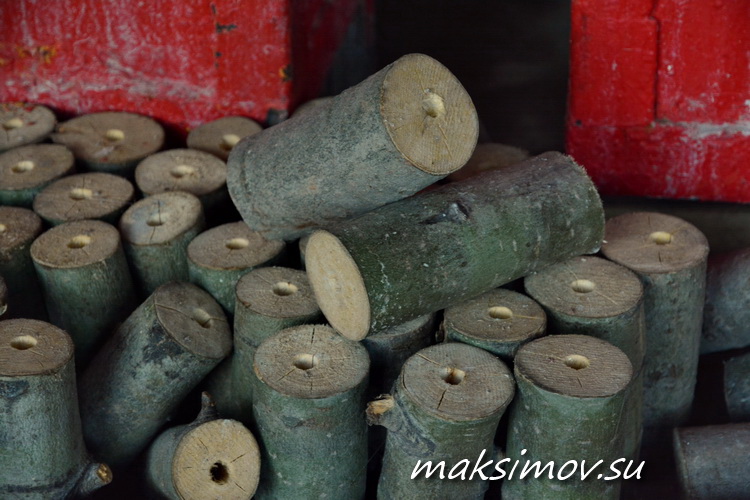

Осиновые чурочки,
применяемые для процесса осветления стекла
(удаления пузырьков воздуха)
![](/gallery/binokl/lzos-litkarino/16m.jpg)

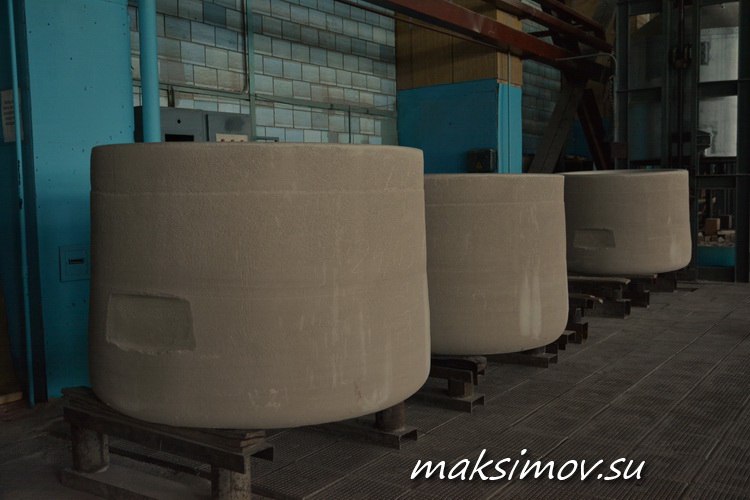

500-700-литровые горшки
для варки стекла
![](/gallery/binokl/lzos-litkarino/17m.jpg)
Шихта и отлив
Специалистами АО ЛЗОС достигнуты впечатляющие успехи в области исследования свойств и строения стекла. Это позволило глубже понять природу стеклообразного состояния и создать новые материалы на основе стекла: оптические стекла для лазеров, радиационно-устойчивые стекла и стекловолоконную оптику.
Сюда же нужно отнести и уже упомянутый загадочный Ситалл - материал, обладающий нулевым коэффициентом линейного расширения в интервале температур от -60°С до +60°С.

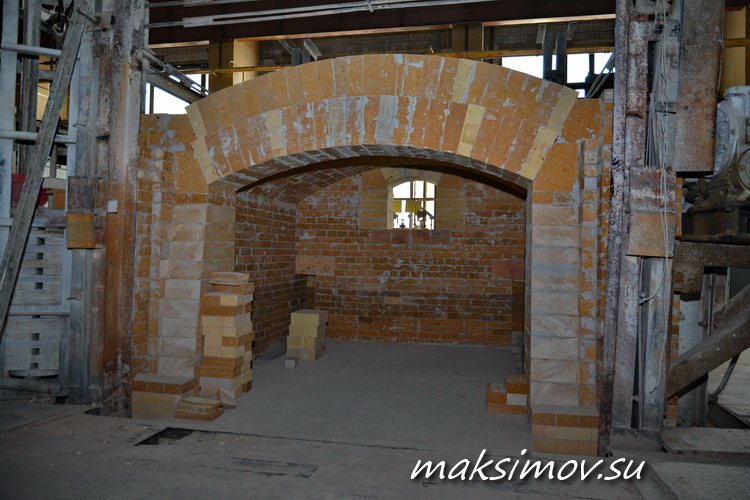

Любая печь имеет определённый ресурс,
после выработки которого
необходима перекладка печи
![](/gallery/binokl/lzos-litkarino/18m.jpg)
В настоящее время ни одна отрасль промышленности не может обойтись без высокооднородного по своему составу оптического стекла.
Это стекло, которое позволяет современным приборам работать во всех областях спектра: ультрафиолетовой, видимой и инфракрасной. Все эти виды стекла производятся на ЛЗОС.

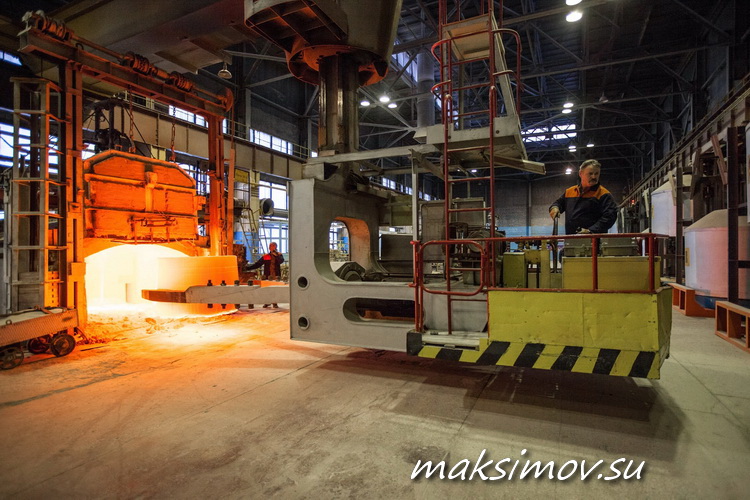

Извлечение из печи горшка
с наваренным стеклом
![](/gallery/binokl/lzos-litkarino/19m.jpg)

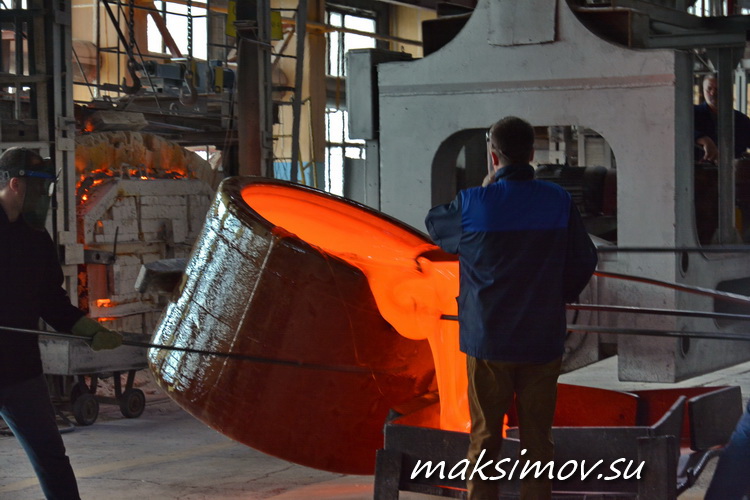

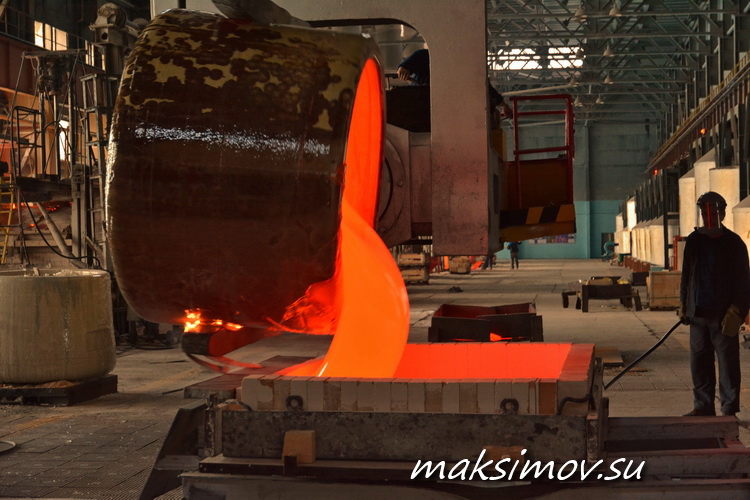

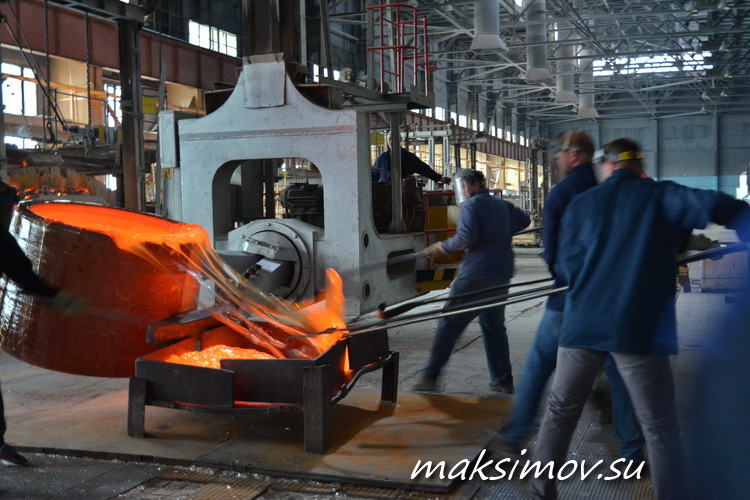

Процесс
отлива оптического стекла
в блок
![](/gallery/binokl/lzos-litkarino/20m.jpg)
В стекловаренном цехе завода на горшковых печах осуществляется навар различных марок стёкол, в состав которых входят 60% элементов таблицы Менделеева.

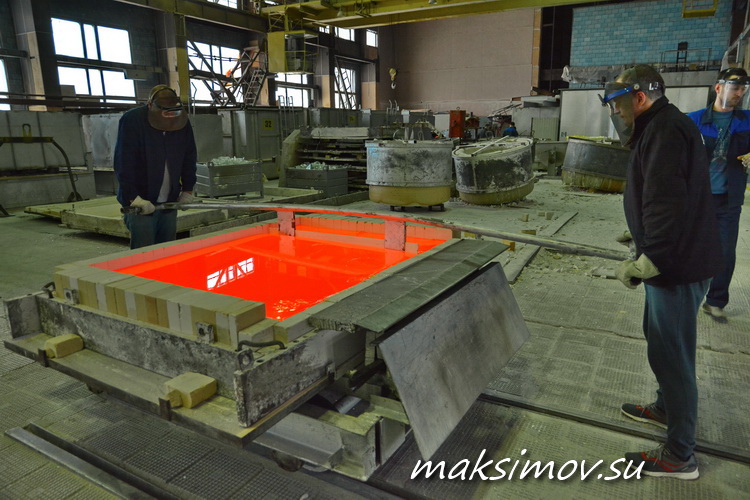

Процесс
отлива оптического стекла
в блок
![](/gallery/binokl/lzos-litkarino/21m.jpg)

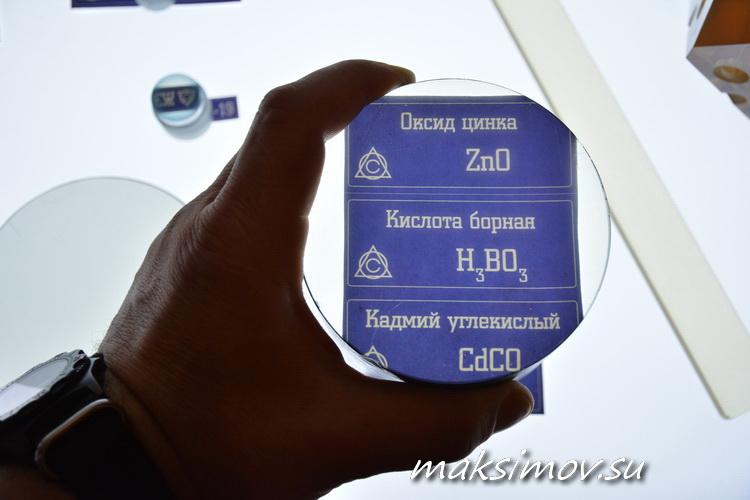

В производстве стекла используются разнообразные материалы – от природного кварца до свинцового сурика. К сырью предъявляются высокие требования по содержанию красящих примесей.
Вот в такой форме
происходит постепенное остывание
отлитого стекла
![](/gallery/binokl/lzos-litkarino/22m.jpg)
К примеру, содержание примесей железа должно быть не более 0,001%, а никеля, кобальта, хрома, марганца не должно превышать 0,00001% (!). Материалы должны быть сыпучи и однородны по своему гранулометрическому составу.
![](/gallery/binokl/lzos-litkarino/23m.jpg)
Приготовление шихты (смеси материалов, загруженных в стекловаренную печь для получения стекла определённого состава) включает в себя две основные операции.
Сначала производится взвешивание сырья с последующим перемешиванием сырьевых материалов. Полученная смесь подается на стекловаренный участок для засыпки в специальный сосуд, где и происходит варка шихты.
Складированные блоки
оптического стекла
![](/gallery/binokl/lzos-litkarino/24m.jpg)
Стекловарение подразумевает использование огнеупора, способного выдерживать длительное воздействие высоких температур, а также имеющего устойчивость к коррозирующему действию стекломассы и шихты при разваре. Поэтому на ЛЗОС был создан участок изготовления различных изделий из керамики.
Здоровенные керамические сосуды объёмом 500 и 700 литров формуют с помощью гидропресса с вакуумированием, а лопастные мешалки - методом литья в гипсовые формы.
Обжиг сосудов происходит в периодических электрических печах обжига при температурах от 1050°С до 1500°С в течение нескольких суток.

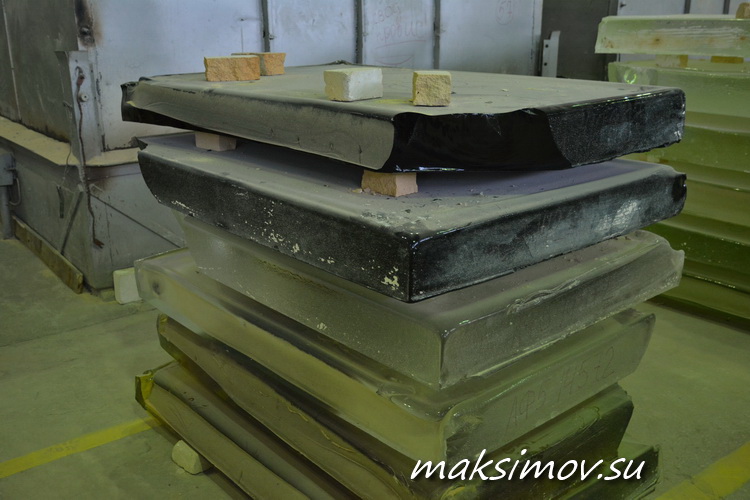

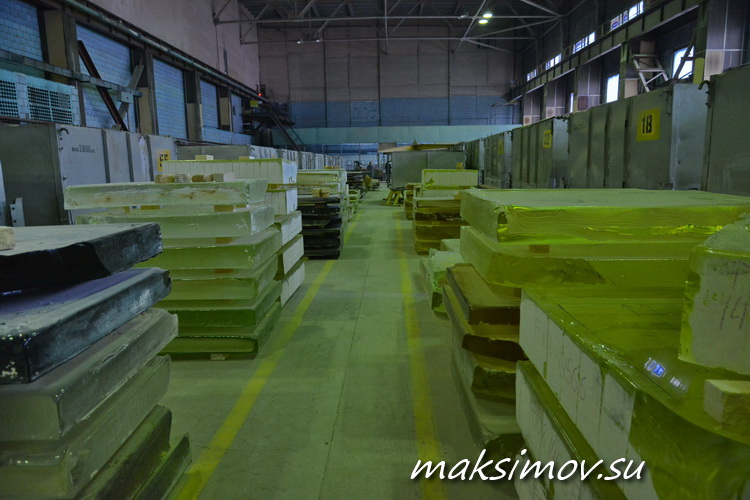

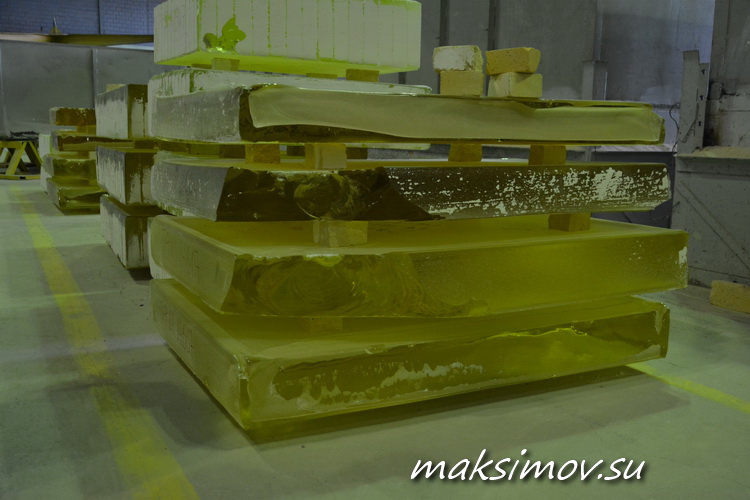

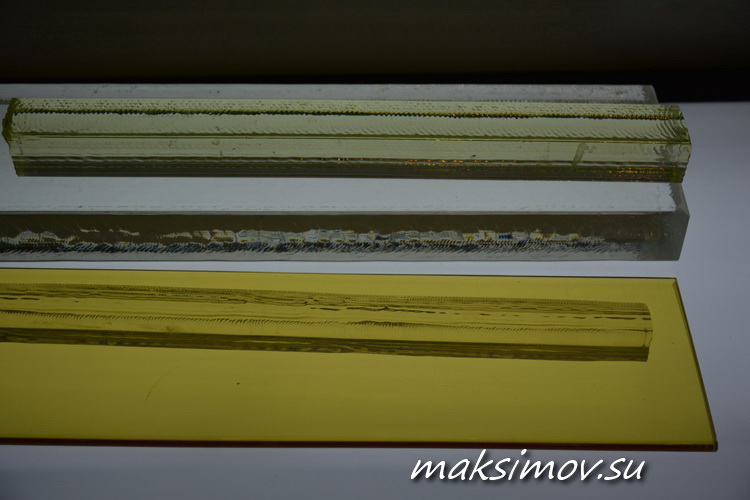

Блоки оптического стекла
на складе ЛЗОС
![](/gallery/binokl/lzos-litkarino/25m.jpg)
После того как стекловаренный сосуд готов и подготовлен к использованию, в него засыпают шихту. В процессе варки образуется вязкий расплав, пронизанный большим числом пузырей.
Конечно, их требуется удалить – этот процесс называется осветлением. На данном этапе происходит и выравнивание химического состава стекломассы. Затем температура стекломассы постепенного снижается, что обеспечивает поддержание качества уже осветлённого стекла.
Блоки оптического стекла
на складе ЛЗОС
![](/gallery/binokl/lzos-litkarino/26m.jpg)
Варка может длиться от 30 до 72 часов. В процессе варки производится постоянный контроль температуры стекла и параметров печи. Охлажденное до температуры выработки стекло отливают в специальные металлические формы.
Сосуд со стеклом с помощью крана вывозят из печи. Тут же обрабатывают дно сосуда. Затем с поверхности сосуда длинными гребками удаляют стяжку - наиболее неоднородный слой стекла.
Деловой бой стекла
![](/gallery/binokl/lzos-litkarino/27m.jpg)
Сосуд устанавливают над формой и производят отлив, после чего форму с горячим стеклом транспортируют к печам грубого отжига. Там производят постепенное снижение температуры стекла до температуры окружающей среды с целью сохранения целостности отлитого блока.
На сегодняшний день на участке варки стекла ЛЗОС полностью обновлена автоматика с применением микропроцессорного управления и контроля стекловаренных печей. Это позволило повысить как качество выпускаемой продукции, так и производительность труда.

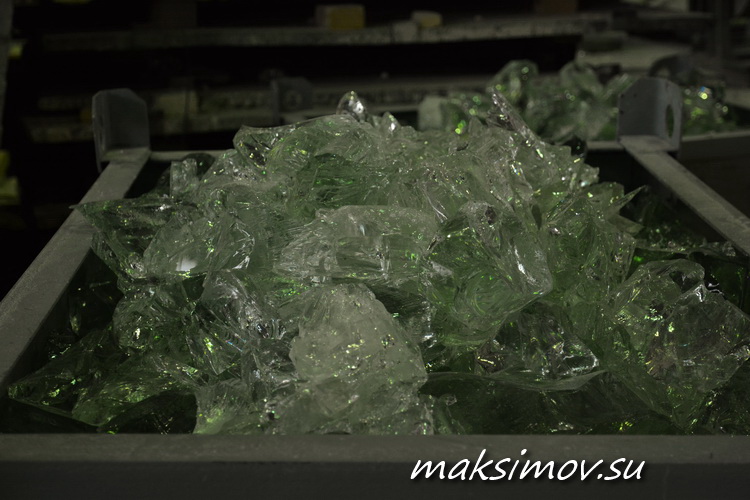

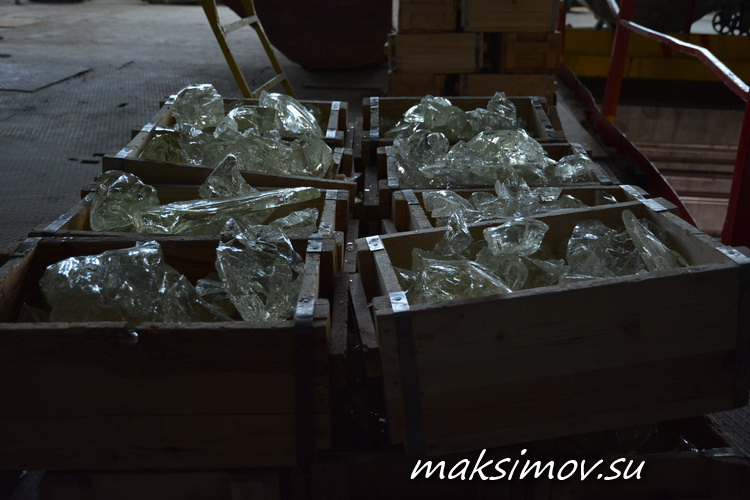

Бой стекла,
который потом также
может пойти в дело
![](/gallery/binokl/lzos-litkarino/28m.jpg)

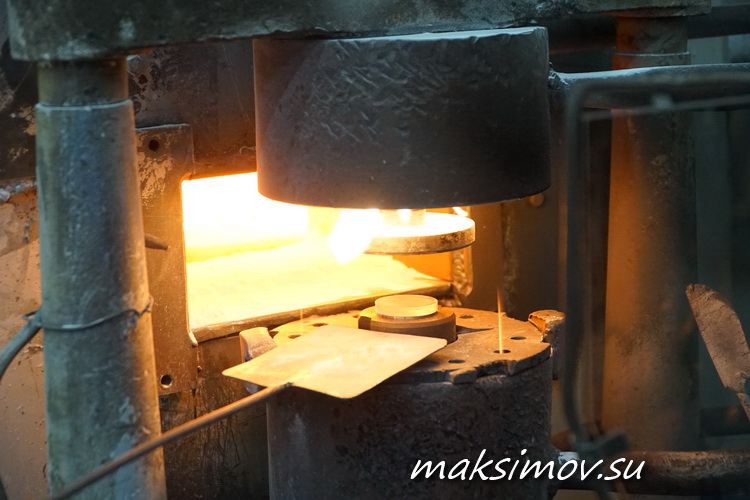

Прессование
Прессование стекломассы осуществляется в металлических формах под действием односторонне направленных сжимающих усилий, которые создаются пуансоном и формовочным кольцом.
Перед этим оптическое стекло проходит несколько этапов подготовки. Сначала стекло поступает в цех механической обработки и разделки.
Процесс
формования заготовок изделий
Блок стекла распиливают на пластины и кубы. Пройдя все этапы на участке холодной обработки, пластины поступают на участок разборки и резки стекла. Именно здесь стекло проходит последний отбор перед прессованием. После контроля нарезок идет полная обточка углов и рёбер.
Для получения качественных заготовок необходимо изготовить пресс-формы, для чего с соблюдением всех технологических параметров изготавливаются матрица и пуансон.
Процесс
формования заготовок изделий
![](/gallery/binokl/lzos-litkarino/30m.jpg)

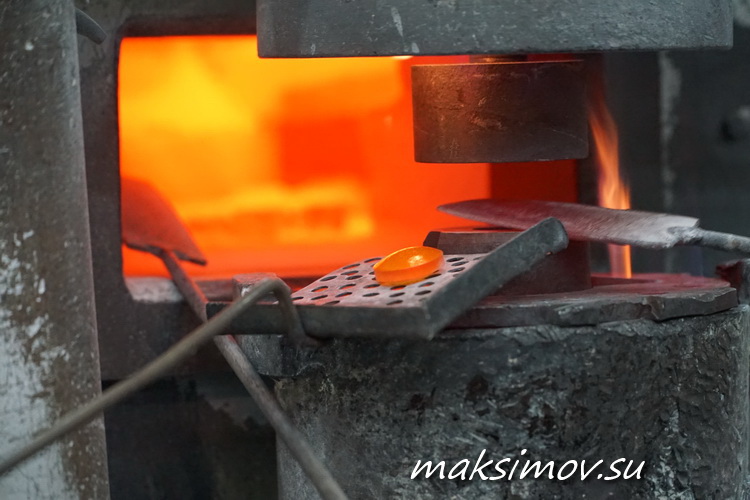

В печах разогревают нарезки стекла до определённой температуры размягчения. Загрузка нарезок происходит по металлическому лотку через загрузочное окно вручную, с помощью лопатки.
В процессе подготовки нарезок к прессованию, линзам и дискам придают форму цилиндра, а пластинам - прямоугольника или квадрата. После чего нарезку на лопатке переносят под пневматический пресс и формуют.
Прессование – это точный, простой, производительный и дешёвый способ формования стеклоизделий, преимущество которого заключается в получении на выходе заготовки с минимальным допуском на обработку.
Отпрессованные заготовки выдерживают в пресс-форме для остывания до окончания свечения, после чего укладывают в металлический ящик для грубого отжига.
Потом заготовки отправляют в ОТК, а далее годные заготовки отправляют на тонкий отжиг, где со стекла, по аналогии с металлами, снимаются остаточные напряжения. Всё, дальше заготовки можно упаковывать и отправлять заказчику или в цех механической обработки ЛЗОС.

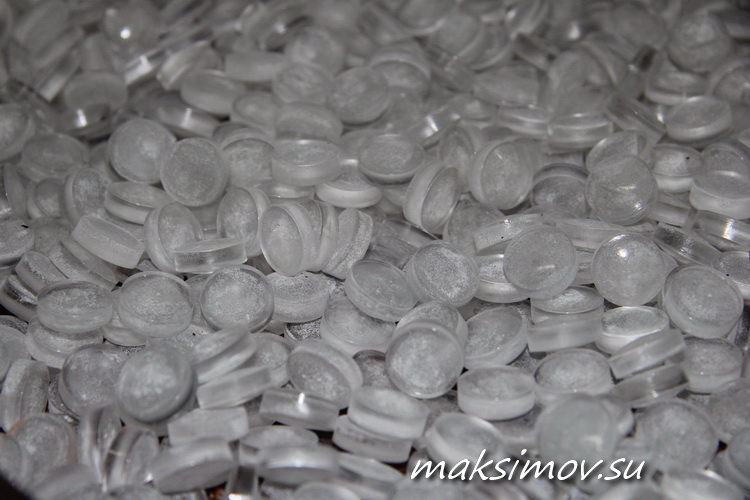

Заготовки линз
![](/gallery/binokl/lzos-litkarino/31m.jpg)
Заключение
Лыткаринский завод оптического стекла реализовал на мировом техническом уровне более 120 российских и международных проектов, связанных с изготовлением крупногабаритной астрономической оптики.

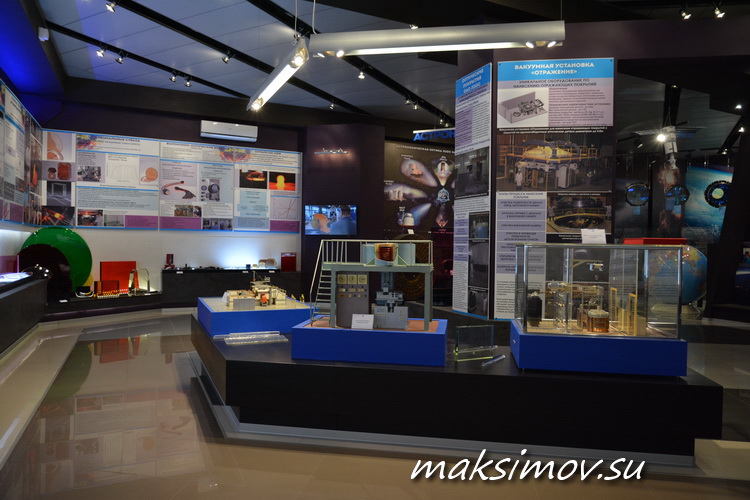

Фрагмент музея истории ЛЗОС.
Он же одновременно является
и интереснейшей выставкой достижения завода
![](/gallery/binokl/lzos-litkarino/32m.jpg)
По объёмам производства ЛЗОС является одним из крупнейших предприятий мира (которые-то вообще по пальцам одной руки пересчитать можно), связанных с производством широкой номенклатуры оптического стекла и его производных.
Лишь небольшая часть
продукции ЛЗОС
![](/gallery/binokl/lzos-litkarino/33m.jpg)
![](/gallery/binokl/lzos-litkarino/34m.jpg)
На сегодняшний день АО ЛЗОС является ведущим предприятием России по разработке и изготовлению приборов дневного и ночного видения.
Предприятие выпускает более 60 типов наблюдательных приборов. Одним из важнейших направлений на заводе является разработка и производство современных приборов ночной техники.

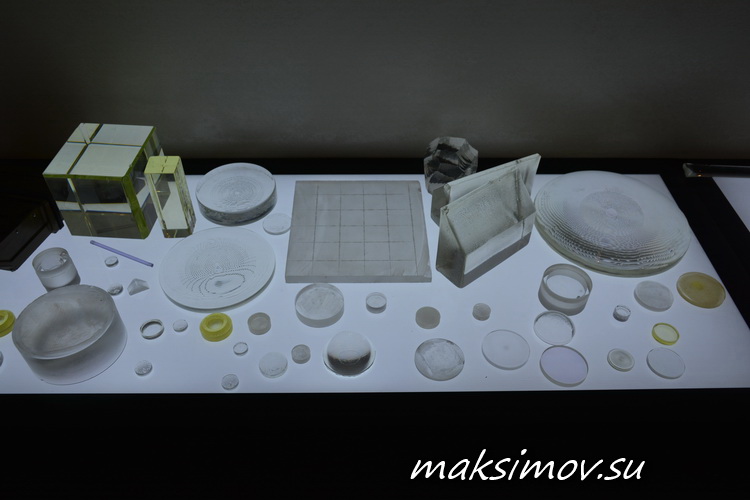

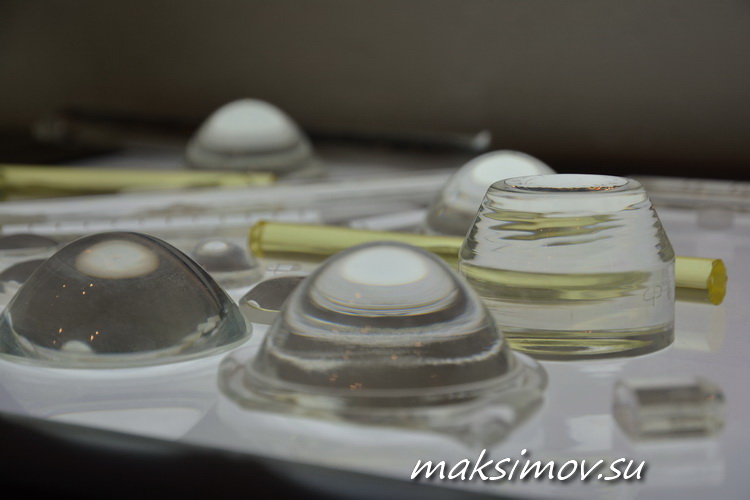

Продукция ЛЗОС
![](/gallery/binokl/lzos-litkarino/35m.jpg)
![](/gallery/binokl/lzos-litkarino/36m.jpg)
Модернизация и техническое перевооружение производства осуществляется по ряду действующих программ. В первую очередь, это ежегодный комплексный план развития предприятия.
Развитие предприятия также осуществляется путём реализации 5 инвестиционных проектов, финансируемых из федерального бюджета.
Колоссальное перевооружение ведётся в рамках модернизации стекловаренного и оптического производства. Обновлён станочный парк, закуплены средства для нанесений покрытийи контроля.

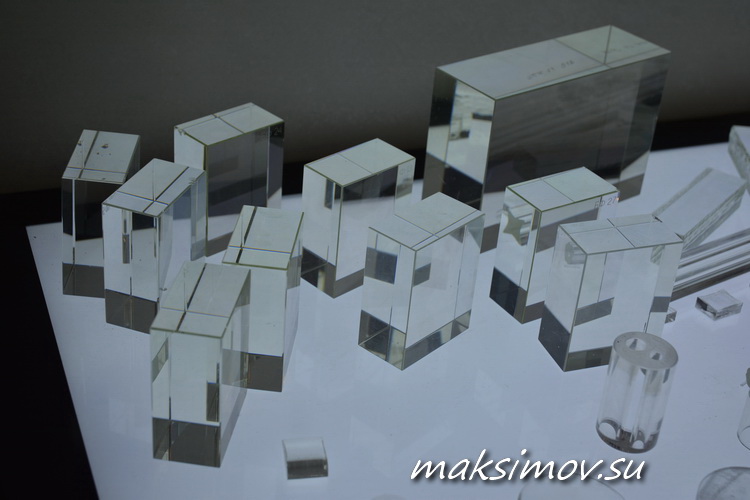

Продукция ЛЗОС
![](/gallery/binokl/lzos-litkarino/37m.jpg)
![](/gallery/binokl/lzos-litkarino/38m.jpg)
Не отстаёт и совершенствование оптико-механического производства: заводом запланировано приобретение парка новейшего оборудования.
Осуществляется инвестиционный проект для выведения на качественно новый уровень направления, связанного с производством крупногабаритных оптико-механических и оптико-электронных систем: от изготовления крупногабаритных оптических элементов до их сборки, юстировки и конечной сертификации.

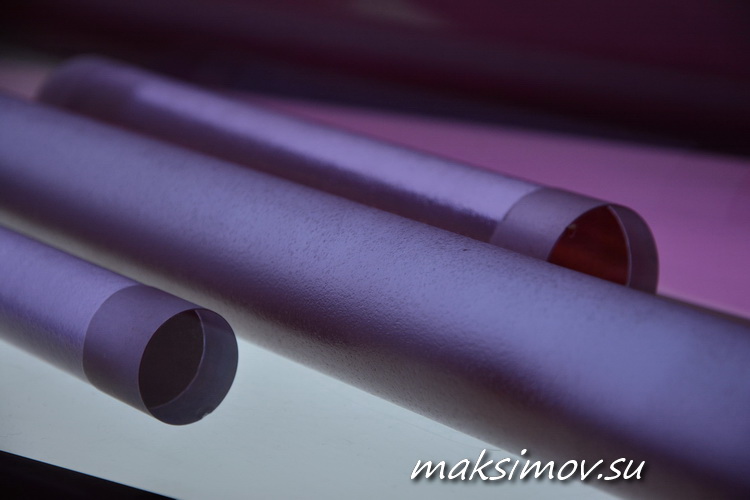

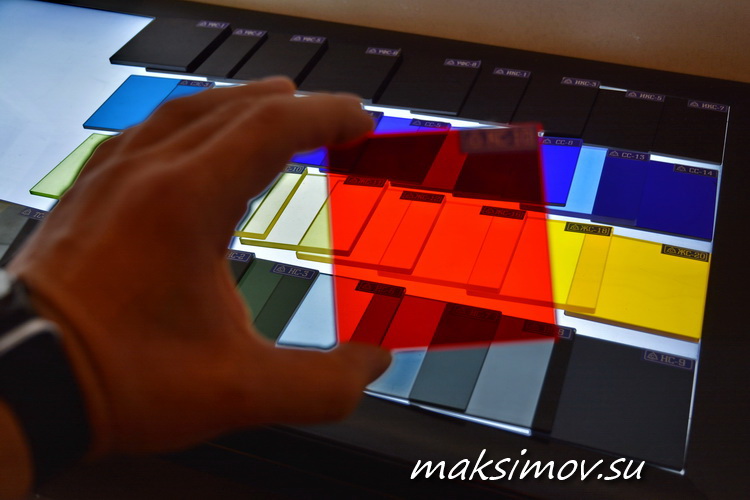

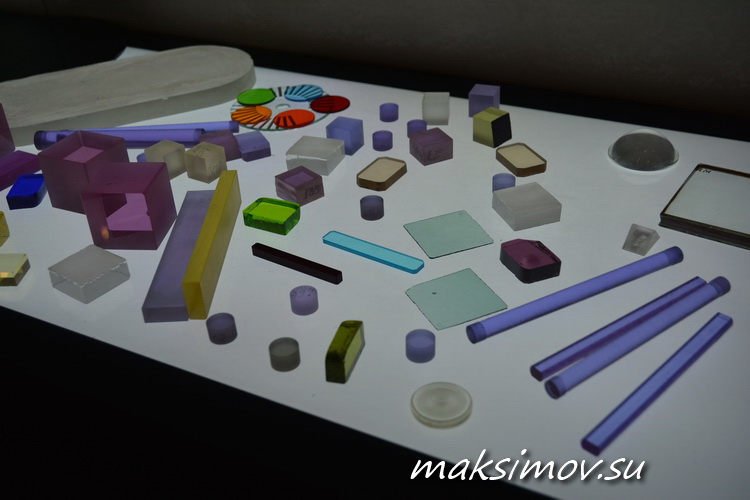

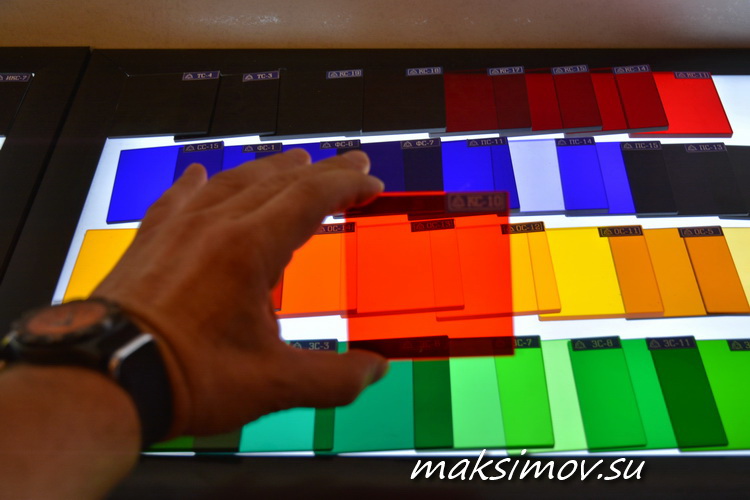

Цветное стекло
производства ЛЗОС
![](/gallery/binokl/lzos-litkarino/39m.jpg)
![](/gallery/binokl/lzos-litkarino/40m.jpg)
Продолжается реализация программы развития гражданского приборостроения, в рамках которой совершенствуются метеорологические приборы и расширяется номенклатура медицинской техники.
АО ЛЗОС разработал такие новейшие приборы как компьютерный трихинеллоскоп, стереоскопический микроскоп для всех видов лабораторий и бинокулярную лупу со светодиодным осветителем для хирургов – всего и не перечислить.

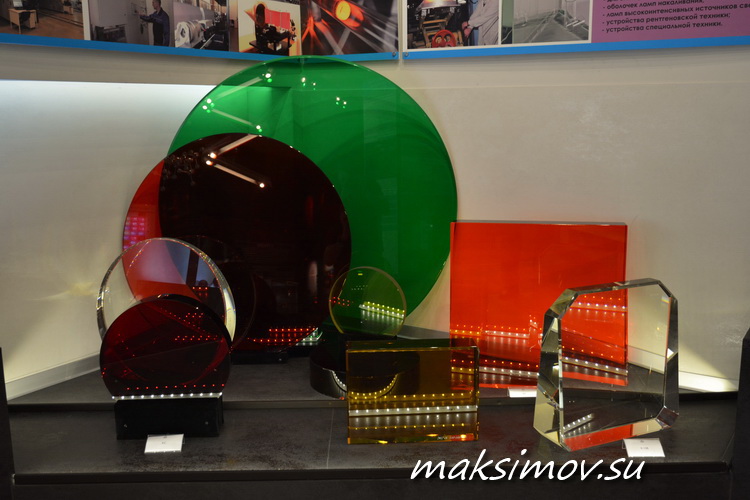

Цветное стекло и оптика
для современных лазеров
![](/gallery/binokl/lzos-litkarino/41m.jpg)
ЛЗОС по-прежнему сохраняет градообразующее значение и придерживается социально ориентированной внутренней политики. Средняя зарплата на предприятии соответствует среднему размеру заработка по Московской области.
Конечно, есть и неизбежные трудности. Как и большинство крупных научно-производственных компаний, завод испытывает дефицит высококвалифицированных инженерных кадров.
Цветное стекло и оптика
для современных лазеров
![](/gallery/binokl/lzos-litkarino/42m.jpg)
Эта проблема общеизвестна и, хотя её решение относится скорее к задачам государственного уровня, руководством ЛЗОС ведётся активная работа по выравниванию ситуации.
Создаются оптимальные условия для молодых узкоспециализированных специалистов, которые приходят на завод из МТУ (МИРЭА), Ивановского химико-технологического университета, Ивановского энерготехнического университета, МГУТ им. Н.Э. Баумана и РХТУ им. Д.И. Менделеева.

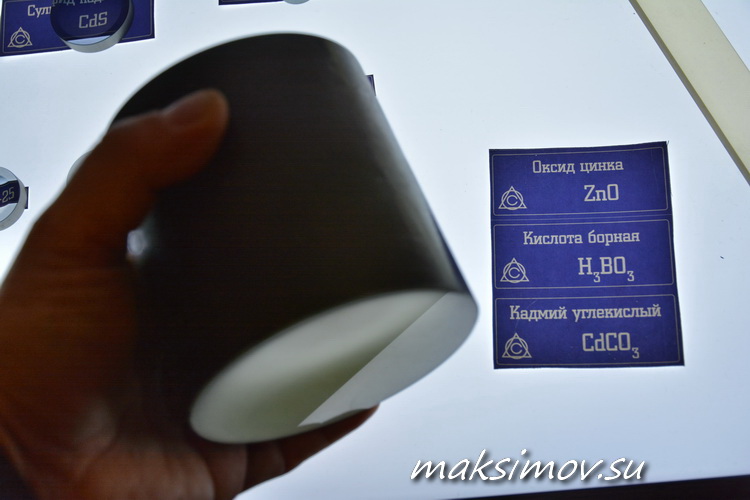

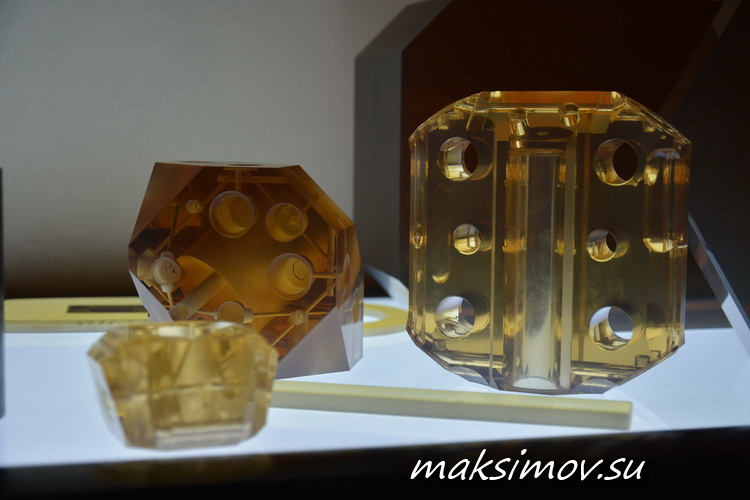

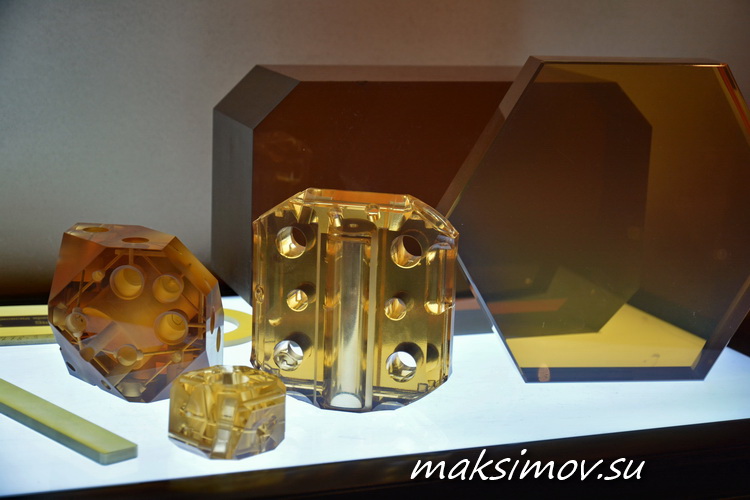

Изделия
из того самого Ситалла
![](/gallery/binokl/lzos-litkarino/43m.jpg)
![](/gallery/binokl/lzos-litkarino/44m.jpg)
В момент сдачи этой статьи в вёрстку пришли интересные для нас новости. 10 июля Владимир Путин открыл екатеринбургскую выставку «Иннопром-2017».
В приветственной речи президента в очередной раз прозвучали слова о том, что предприятия российского оборонно-промышленного комплекса должны наращивать выпуск высокотехнологичной продукции гражданского назначения.

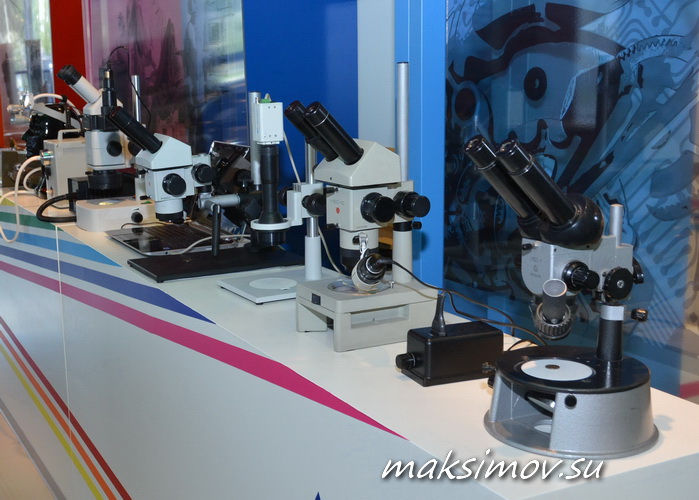

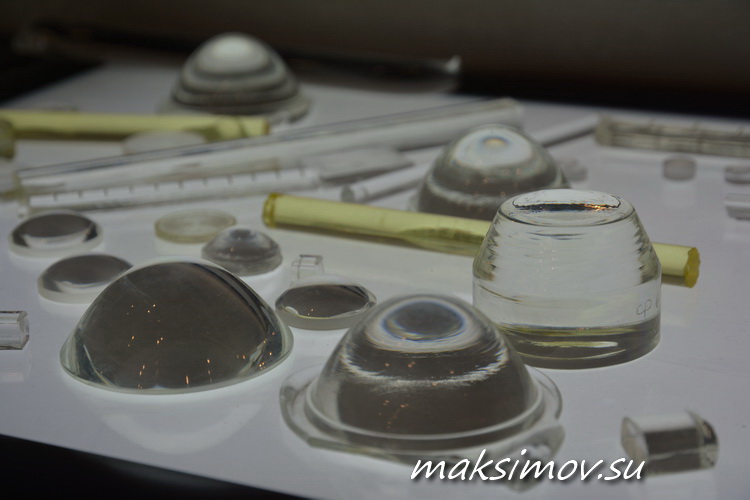

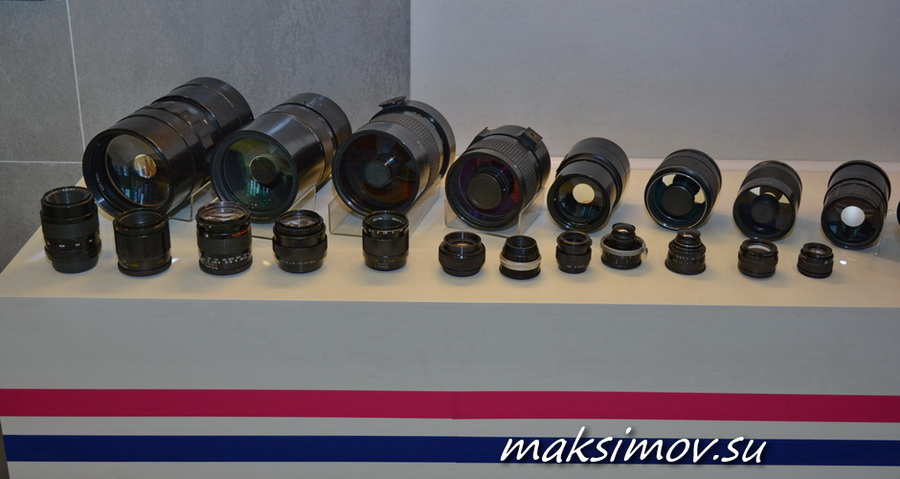

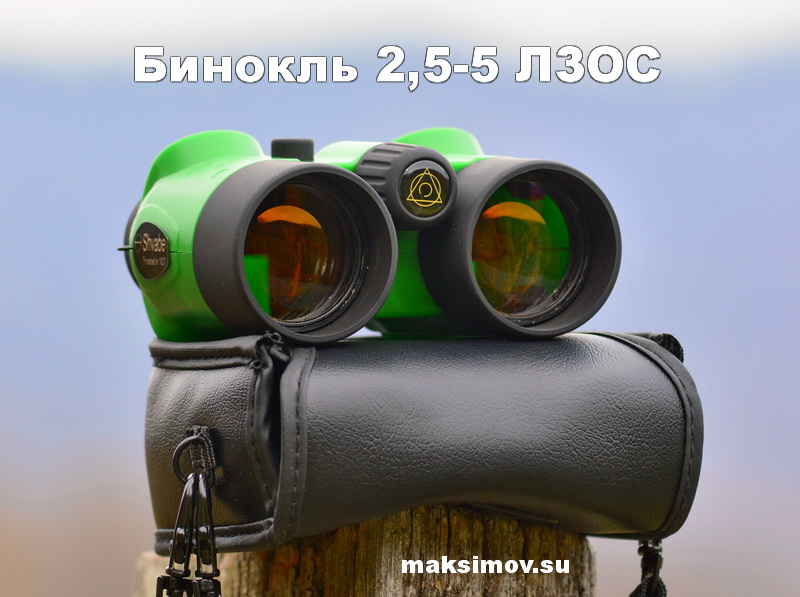

Часть гражданского ассортимента
продукции производства ЛЗОС
![](/gallery/binokl/lzos-litkarino/49m.jpg)
Если вспомните, мы уже неоднократно касались вопросов о необходимости диверсификации производства нашего ВПК, в т.ч. – оптической отрасли. Поставленная перед нашими «оборонщиками» задача более чем актуальна.
Вместе с тем, в деле развития стрелкового спорта и охотничьего хозяйства одних поручений президента и успешного увеличения доли выпускаемых изделий для гражданского рынка будет недостаточно без последовательной государственной политики (с жёстким контролем!).

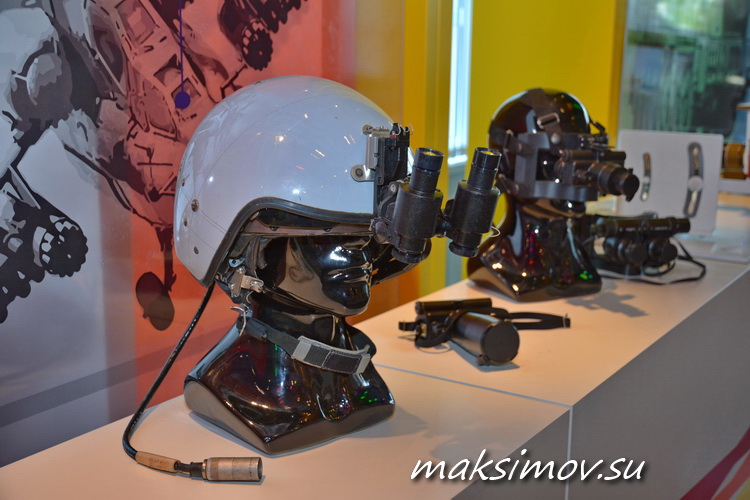

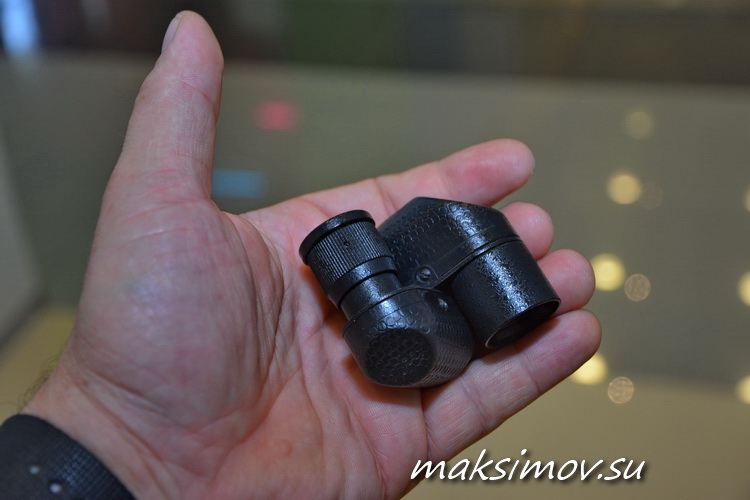

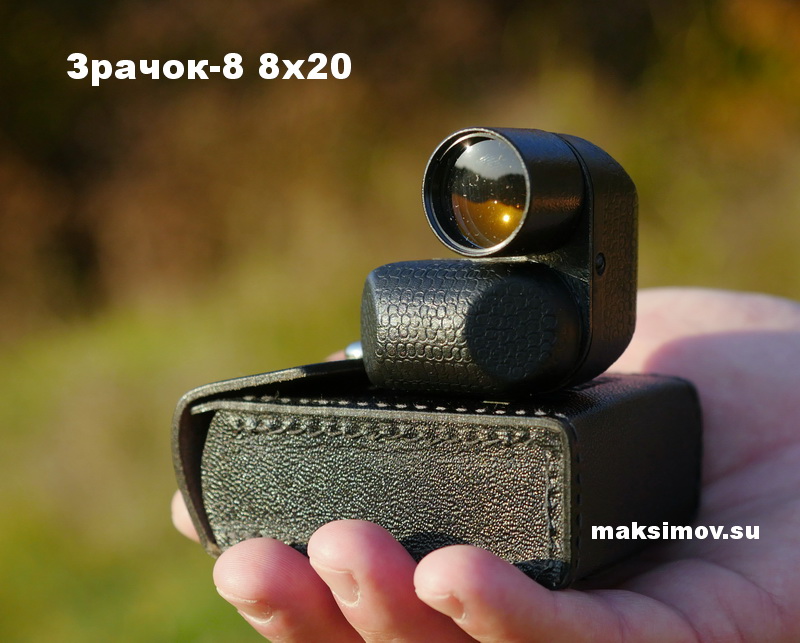

Вот такие крохотные монокуляры
в прошлом разработал ЛЗОС
для наших ВДВ
![](/gallery/binokl/lzos-litkarino/50m.jpg)
В противном случае на поручения президента чиновники будут привычно и беззастенчиво «забивать» (вспомним «майские указы»), а любые положительные сдвиги по-прежнему будут исключительно плодом усилий немногочисленных энтузиастов.
Проще говоря, нужна политическая воля и системная работа на всех уровнях. Если государство сказало «А», то должно прозвучать и «Б». Так что будем ждать и надеяться.
Специзделия
![](/gallery/binokl/lzos-litkarino/51m.jpg)
Этой статьёй мы завершаем рассказ о важнейших структурных подразделениях Холдинга «Швабе». Надеюсь, после предметного ознакомления с деятельностью наших ведущих оптико-механических заводов, мои читатели смогли открыть для себя не только новые страницы отечественной истории, но и убедиться в том, что у нас далеко не «всё пропало».
Российская «оборонка» быстро развивается, этот факт невозможно отрицать. Как и прежде, эта важнейшая отрасль является не только инструментом для создания надёжного щита против любой внешней агрессии, но и локомотивом научно-технического развития страны.
Продукция
гражданского назначения
![](/gallery/binokl/lzos-litkarino/52m.jpg)
Статья опубликована
в журнале "Мастер-Ружьё",
сентябрь 2017 года
Похожие публикации
