Бинокль "Б 6х30"
в штатном кофре
![](/gallery/binokl/b-6x30-1944/28m.jpg)
Бинокль является основным наблюдательным оптическим прибором для всех родов войск и предназначается для наблюдения за полем боя, отыскания и изучения целей, измерения горизонтальных и вертикальных углов и корректирования стрельбы.
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/25m.jpg)
В эксплуатации и по сей день находятся призматические бинокли отечественного производства. В нашем случае это бинокль с увеличением 6х и полем зрения 8°30'. Шифр бинокля Б-6.
Бинокль "Б 6х30"
![](/uploads/posts/2020-05/medium/1590314547_27.jpg)
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/29m.jpg)

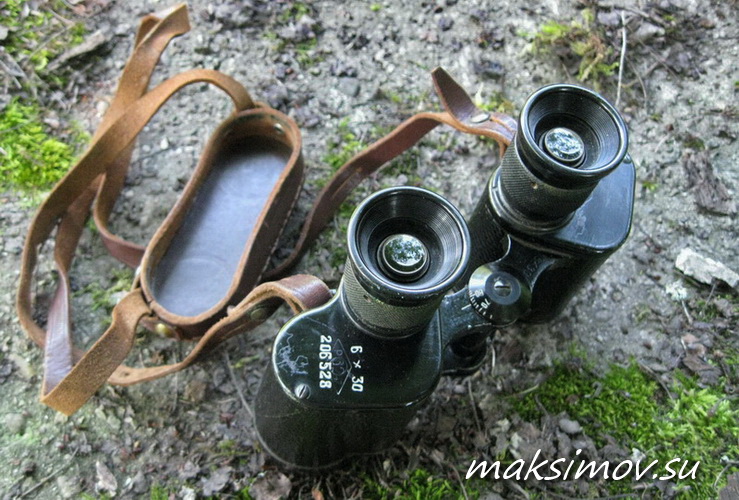

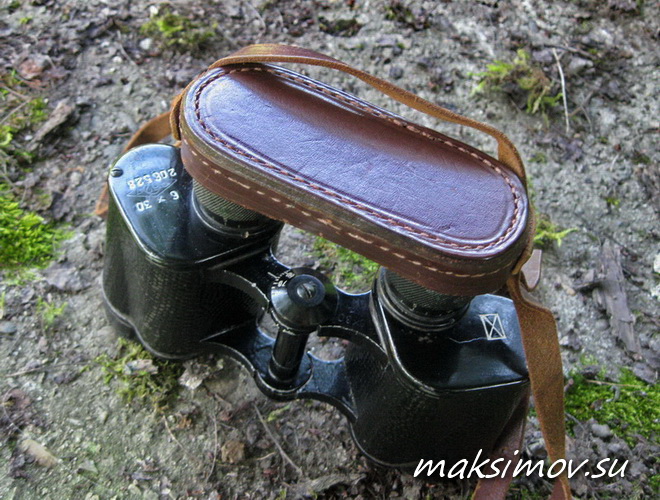

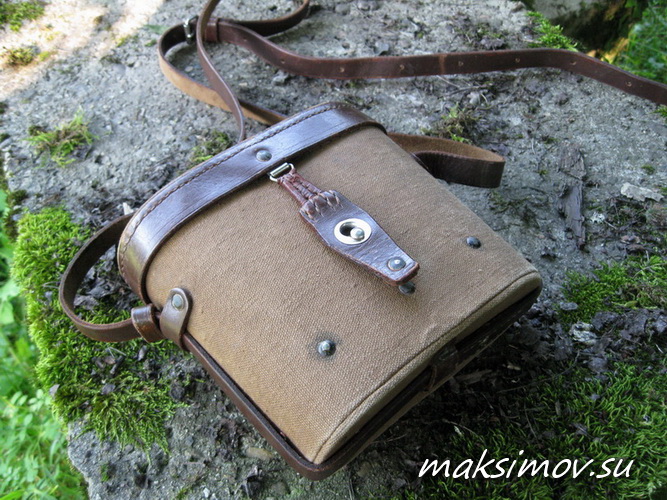

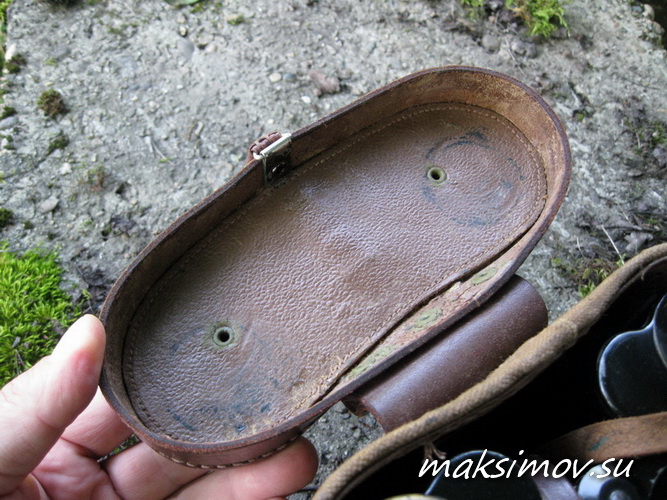

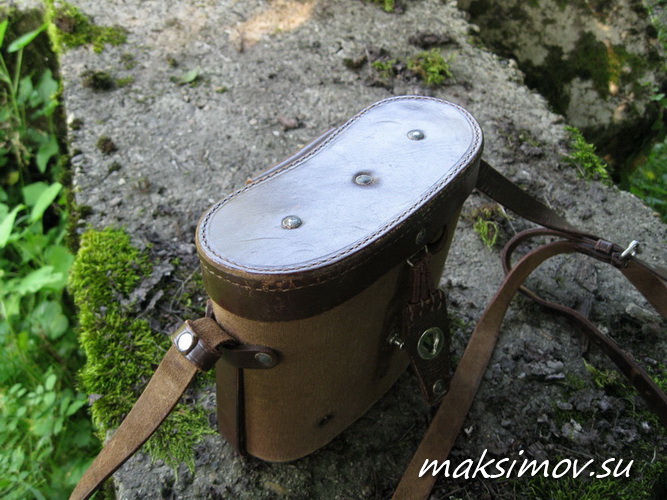

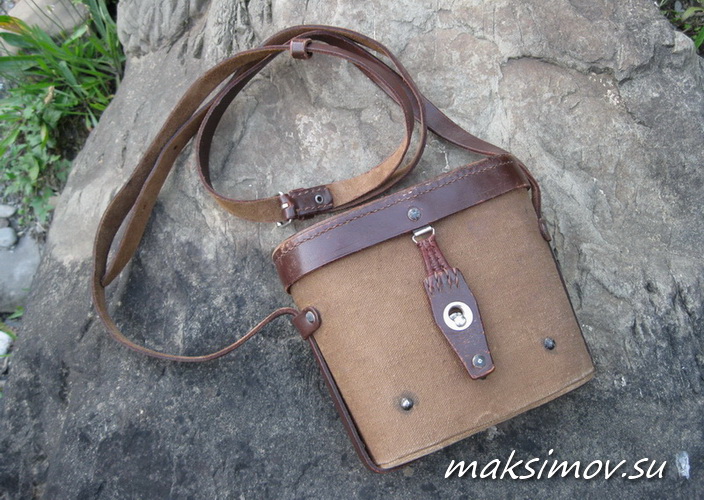

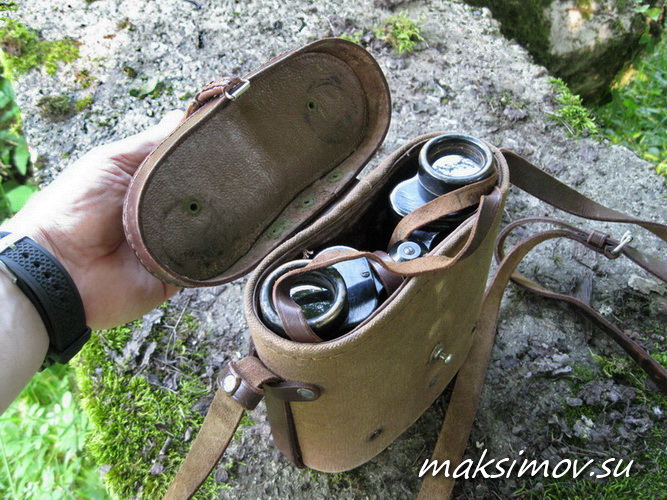

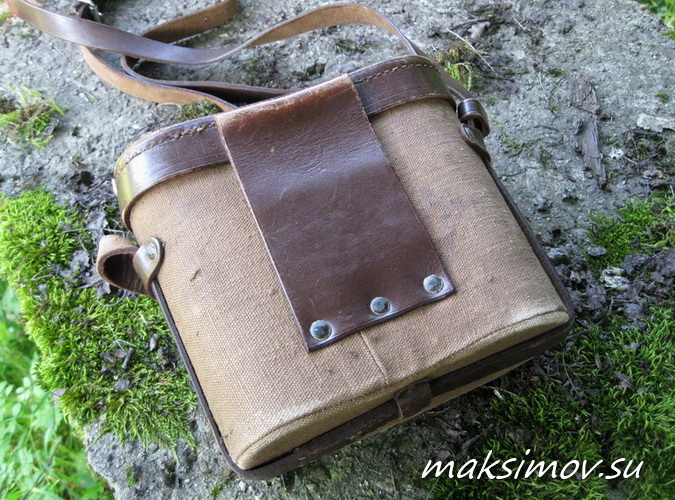

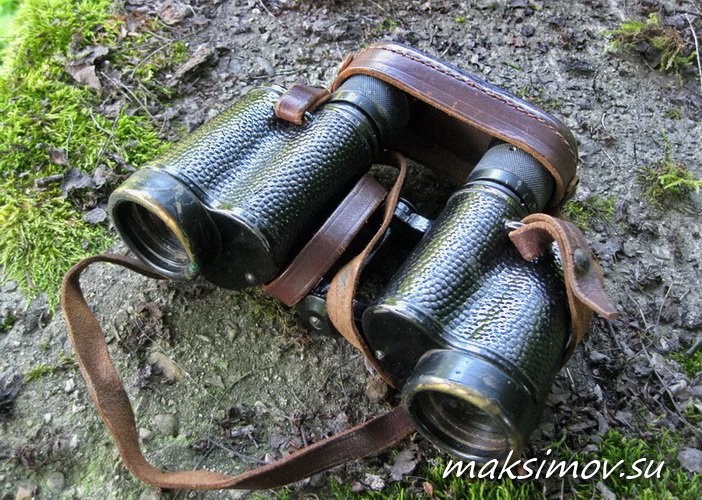

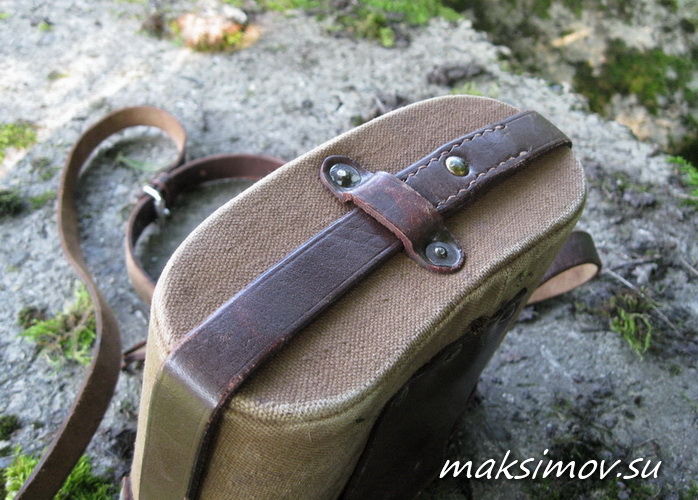

Бинокль хранится в специальном футляре, внутри которого имеются гнезда для запасной окулярной раковины и светофильтров (оранжевых или желто-зеленых стекол), надевающихся на окуляры.
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/30m.jpg)
В комплект биноклей Б-6, Б-8, Б-12 и Б-15 входят: бинокль, футляр с плечевым ремнем, запасная окулярная раковина, светофильтры в оправе, покрышка окуляров с шейным ремнем, салфетка фланелевая 200х200 мм.

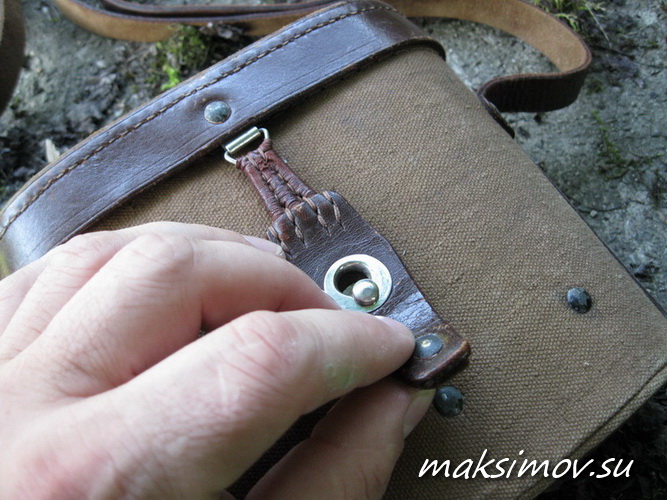

Примечание: могут встретиться бинокли, у которых есть кожаная петля для носки бинокля на пуговице.
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/3m.jpg)
![](/gallery/binokl/b-6x30-1944/4m.jpg)
![](/gallery/binokl/b-6x30-1944/6m.jpg)
![](/gallery/binokl/b-6x30-1944/7m.jpg)
![](/gallery/binokl/b-6x30-1944/8m.jpg)
![](/gallery/binokl/b-6x30-1944/9m.jpg)
![](/gallery/binokl/b-6x30-1944/10m.jpg)
![](/gallery/binokl/b-6x30-1944/11m.jpg)

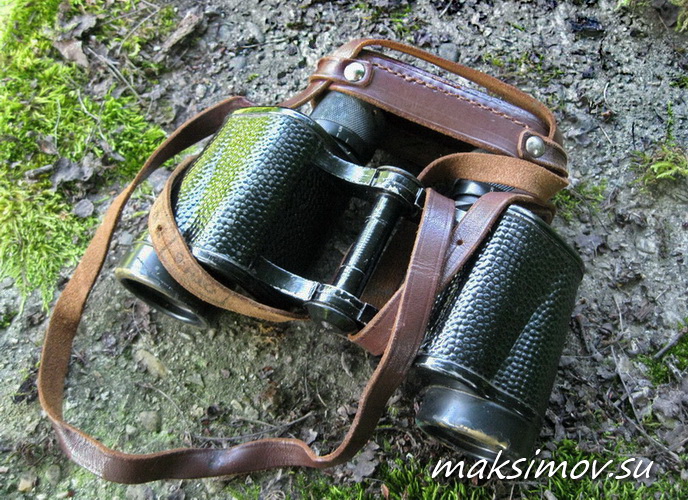

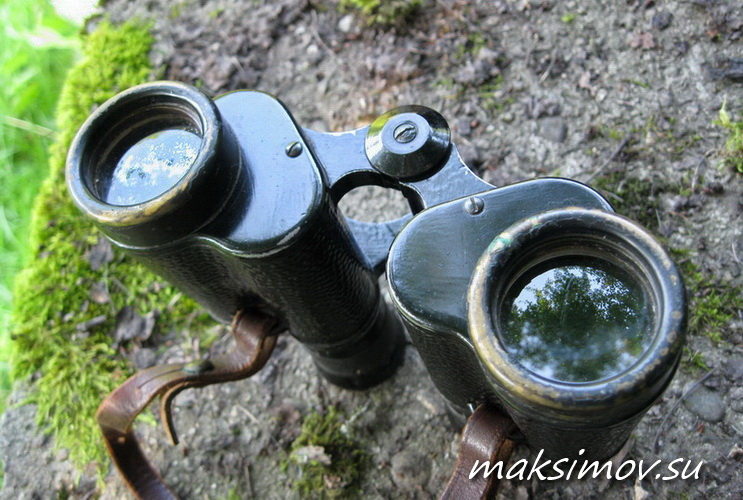

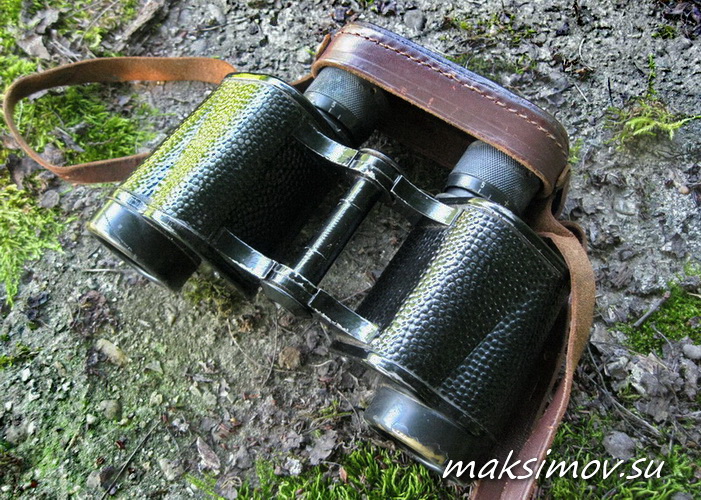

Бинокль состоит из двух зрительных труб (монокуляров), соединенных между собой шарниром.
Монокуляры соединены так, что при вращении вокруг шарнирной оси оптические оси их и ось шарнира всегда параллельны между собой.

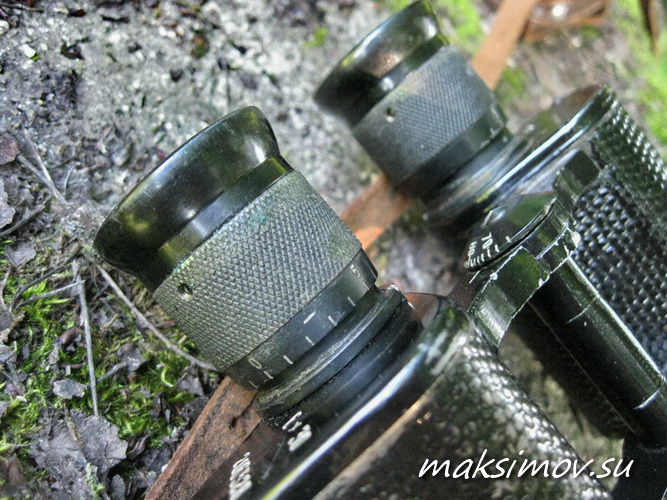

Бинокль "Б 6х30",
окуляры
![](/gallery/binokl/b-6x30-1944/22m.jpg)

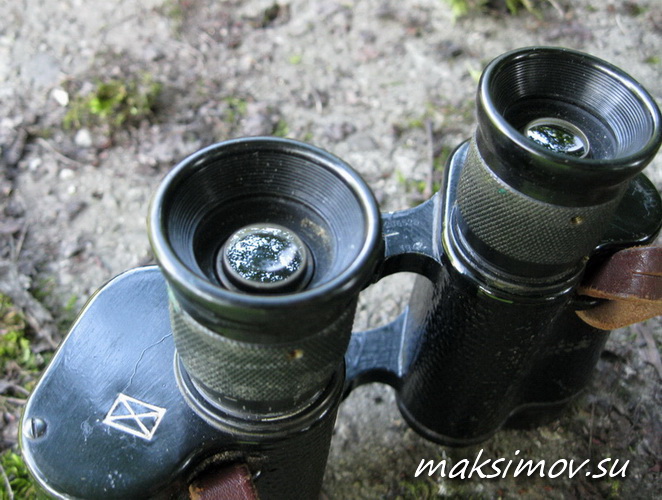

Правый монокуляр состоит:
– из окулярной части;
– правого корпуса с верхней и нижней крышками, верхним и нижним приливами для сборки шарнира и антабкой для крепления шейного ремня;
– объективной части.
Левый монокуляр состоит из тех же частей и деталей, что и правый, но в нем нет сетки.

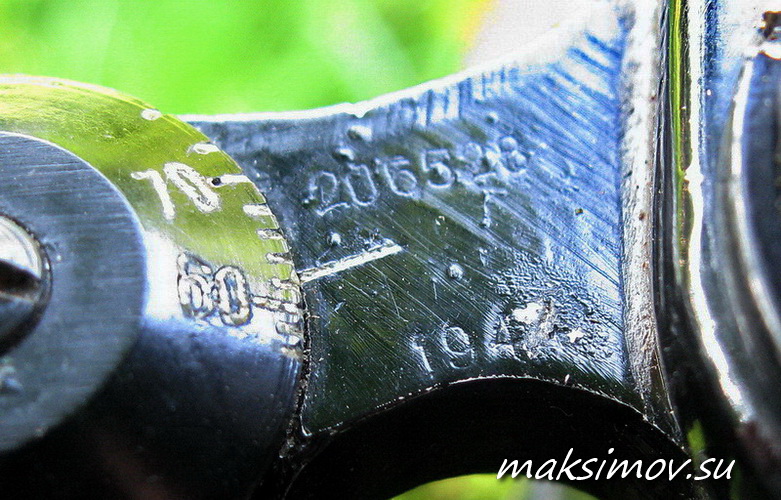

Снаружи на верхней левой крышке бинокля Б-6 выгравирована и заполнена специальным сплавом надпись: АУ (на некоторых УВП) 6?30.
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/16m.jpg)
![](/gallery/binokl/b-6x30-1944/19m.jpg)
![](/gallery/binokl/b-6x30-1944/20m.jpg)
![](/gallery/binokl/b-6x30-1944/21m.jpg)

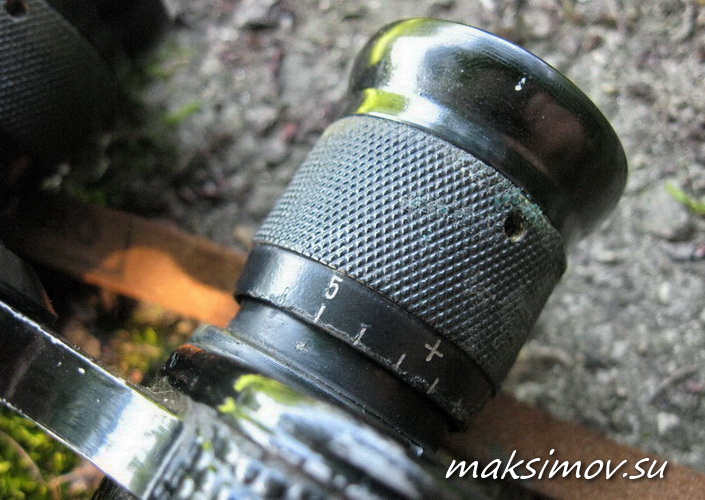

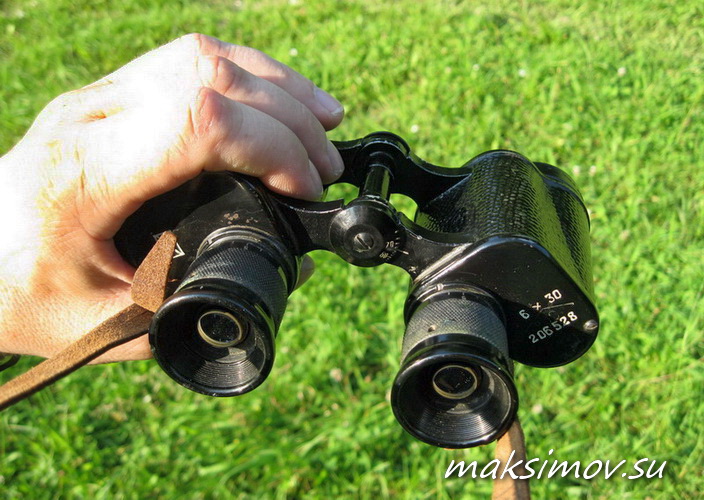

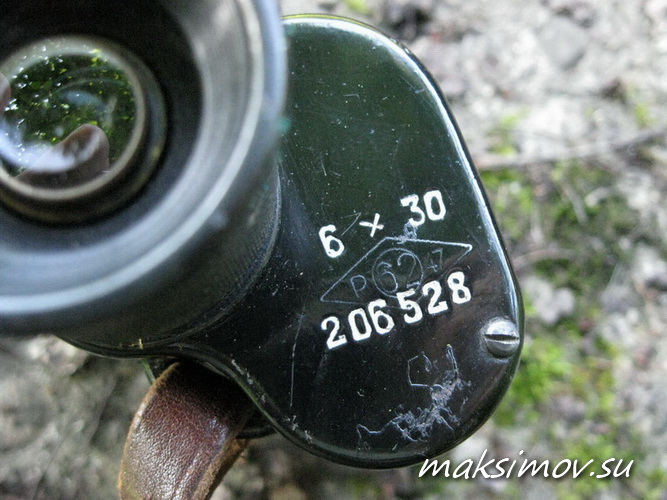

Бинокли Б-6 последних выпусков надписи АУ не имеют, а на верхней левой крышке их выгравированы: 6х30, номер бинокля и марка завода.
Гравировка крышек заполняется цинковыми густо тертыми белилами.
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/17m.jpg)

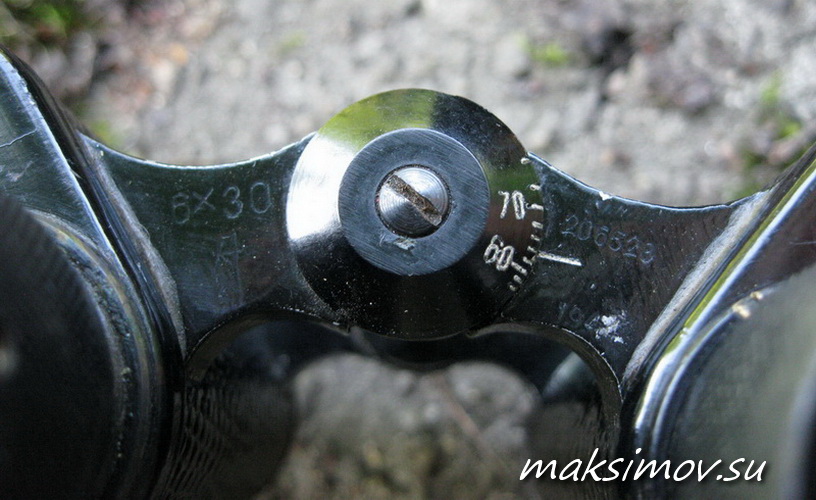

Шарнир состоит из наружной втулки, внутренней оси, верхнего диска с делениями, нижнего диска, верх него и нижнего винтов шарнира и гайки шарнира.
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/18m.jpg)

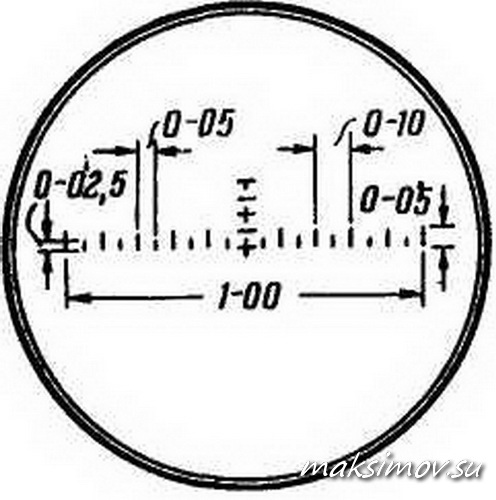

Цена большого деления сетки (между длинными соседними штрихами или между соседними крестами) равна 0-10 (10 тысячных или 10 MRAD/MIL).
Цена малого деления сетки (между длинными и короткими штрихами или между крестом и коротким штрихом) равна 0-05 (5 тысячных)
Бинокль "Б 6х30",
сетка
![](/gallery/binokl/b-6x30-1944/2m.jpg)
Разделив на глаз малое деление сетки на две части, углы можно измерять с точностью до двух — трех делений угломера.
При помощи угломерной сетки можно измерять углы в горизонтальной и вертикальной плоскостях.
Угломерную сетку, изображенную на рисунке выше, имеют все бинокли.
Сетка биноклей Б-6 и Б-8 имеет угловое расстояние между крайними штрихами по горизонтали, равное 1-00, бинокля Б-12 — 0-80, а бинокля Б-15 — 0-60.
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/12m.jpg)
![](/gallery/binokl/b-6x30-1944/13m.jpg)

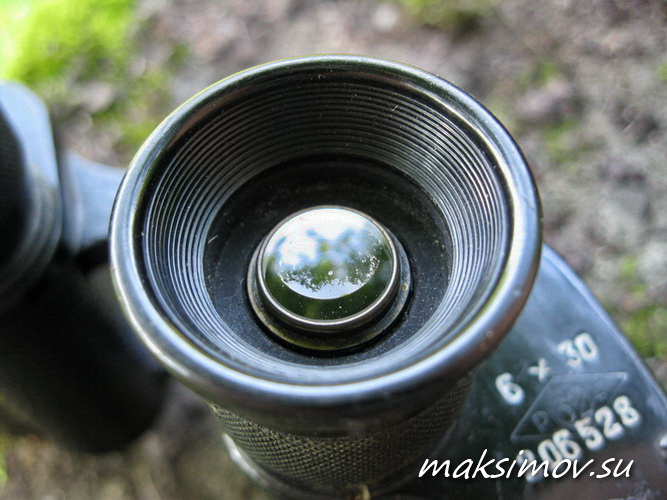

Окуляр. Для увеличения изображения предмета, полученного в фокальной плоскости объектива, его рассматривают в окуляр, как в лупу.
Бинокль Б-6, например, имеет окуляр, состоящий из трех линз: коллектива и глазной линзы, склеенной из двух линз (рис. 10). Назначение коллектива — сузить пучок лучей настолько, чтобы при заданном диаметре глазной линзы все лучи пучка попали в глазную линзу.
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/14m.jpg)
![](/gallery/binokl/b-6x30-1944/15m.jpg)
В противном случае поле зрения окуляра будет срезано, т. е. по краям поля зрения будет нерезкое изображение предмета. Бинокль Б-6 имеет удаление выходного зрачка, равное 11 мм
Бинокль "Б 6х30"
![](/gallery/binokl/b-6x30-1944/23m.jpg)
![](/gallery/binokl/b-6x30-1944/24m.jpg)
Бинокль
"Б 6х30"
![](/gallery/binokl/b-6x30-1944/26m.jpg)
Результативного вам наблюдения!
