Что такое
тепловизионный прицел?

Ещё не так давно тепловизионный прицел был редчайшим и по-настоящему фантастическим прибором, доступной лишь для снайперов элитных спецподразделений и охотников с серьёзным достатком.

На текущий момент (октябрь 2016 года) тепловизионную «гляделку» или прицел уже может позволить себе охотник из т.н. среднего класса. Если так пойдёт и дальше, то можно предположить, что через несколько лет «тепляки» станут доступны если не всем, то многим охотникам.

Давайте определимся с тем, как будет построен этот материал. Среди охотников вряд ли можно встретить большое количество «технарей», всерьёз интересующихся устройством сложных приборов ночного видения. Большинству из нас нужно лишь общее понимание физических принципов работы «ночника» и алгоритма работы с ним.

Поэтому для любителей «докапываться» до первопричин и мельчайших нюансов мы оставляем все открытые источники Интернета, а сами лишь вкратце вспомним, что собой представляет тепловизионный прибор и приступим к обзору героя нашей статьи – прицелу PULSAR APEX XD 50.

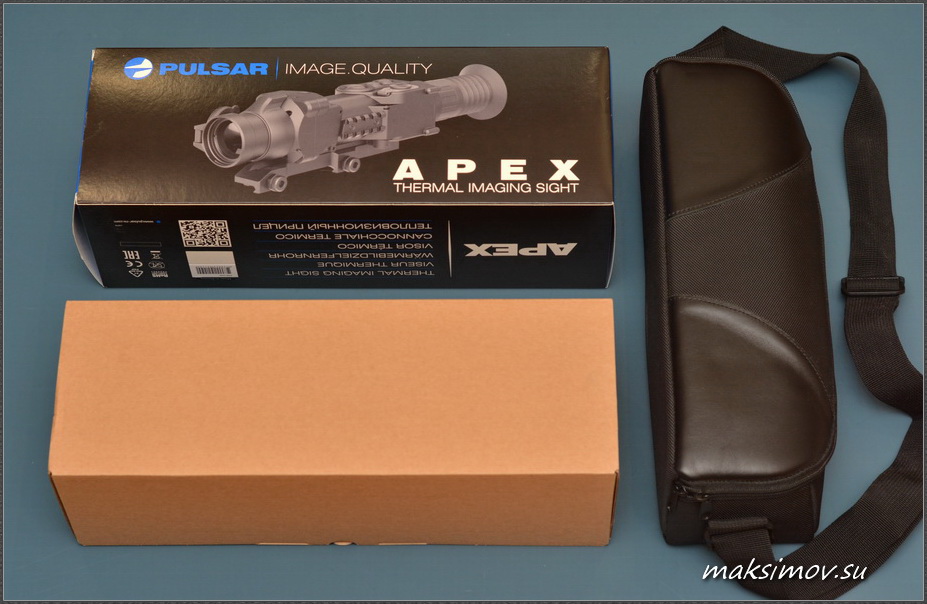

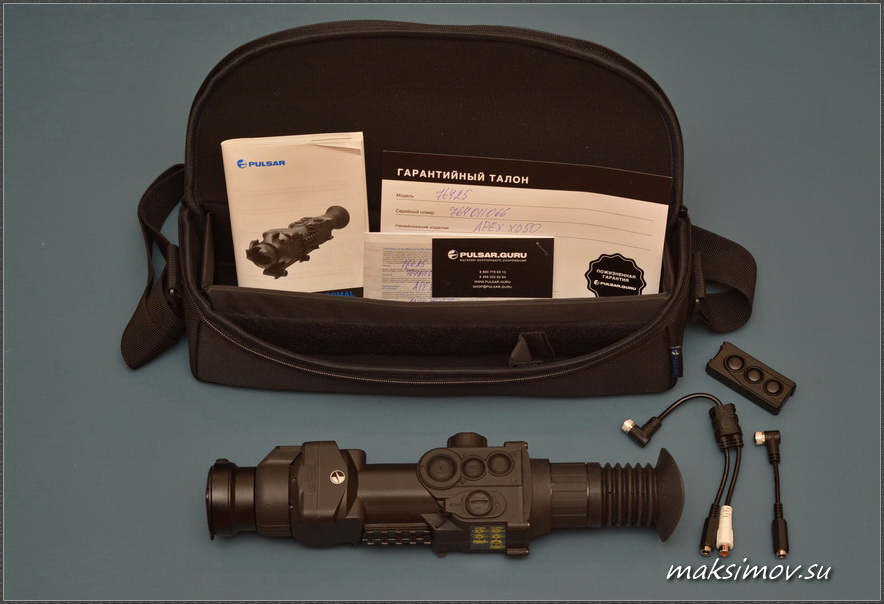

Упаковка прицела
и штатная комплектация



Итак, тепловизионный прицел, он же «тепловизор», он же «тепляк». Главное и непревзойдённое достоинство тепловизора – его способность «видеть» в абсолютной темноте, через редкую пелену листвы, в любую погоду, в туман, снег и прочих неблагоприятных условиях, в которых обычные прицелы ночного видения (ЭОПы) и «цифровики» просто бесполезны.

Ради справедливости отметим, что «колбы» 3-го поколения «видят» очень хорошо. Но, во-первых, им для этого всё-таки нужна или хотя бы звёздная ночь или ИК-подсветка (плюс – отсутствие выраженных неблагоприятных климатических факторов), а во-вторых – стрелку ещё нужно суметь идентифицировать цель, для чего нужен немалый опыт. Тепловизор разом решает практически все сложные задачи.

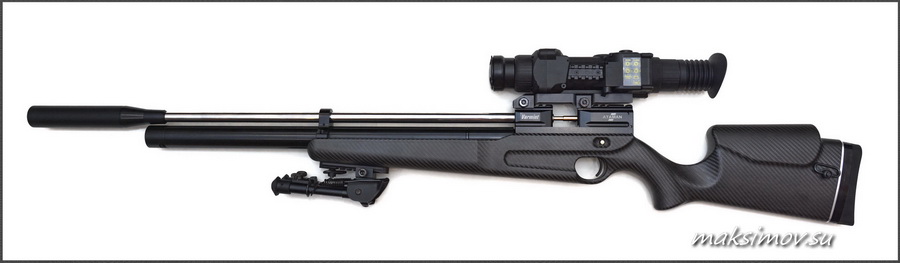

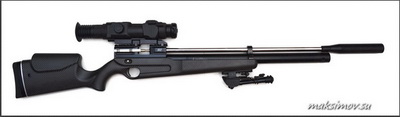

PULSAR APEX XD-50 на высокоточной 6,35-мм
РСР-винтовке "Варминт" производства компании "Атаман"




В основе устройства любого тепловизионного прибора лежит болометр - тепловой приёмник оптического излучения, изобретённый С.Лэнгли ещё в 1878 году. Любое теплокровное живое существо (а также любая техника) способно вырабатывать и выделять тепло.

Вот это выделяемое тепло и фиксируется болометром тепловизионного прибора, после чего передаётся на матрицу и конвертируется в цифровой сигнал, который мы и видим в режиме он-лайн на дисплее в окуляр тепловизора.

Это изображение (животные и люди видны в виде силуэтов-привидений) может быть чёрно-белым или цветным, в зависимости от функциональности электроники прибора или индивидуальных предпочтений пользователя.


PULSAR APEX XD-50 на высокоточной 6,35-мм
РСР-винтовке "Варминт" производства компании "Атаман"






Тепловизионный прицел
PULSAR APEX XD 50

Теперь о PULSAR APEX XD 50. Это средняя по своим ТТХ модель в линейке тепловизионных прицелов PULSAR (линейка представлена моделями XD 38, XD 50 и XD 75, различающихся параметрами увеличения изображения, полем зрения и дальностью обнаружения цели).

По соотношению цены и заложенных ТТХ, APEX XD 50 является той самой «золотой серединой», которая достаточна для решения большинства охотничьих задач.

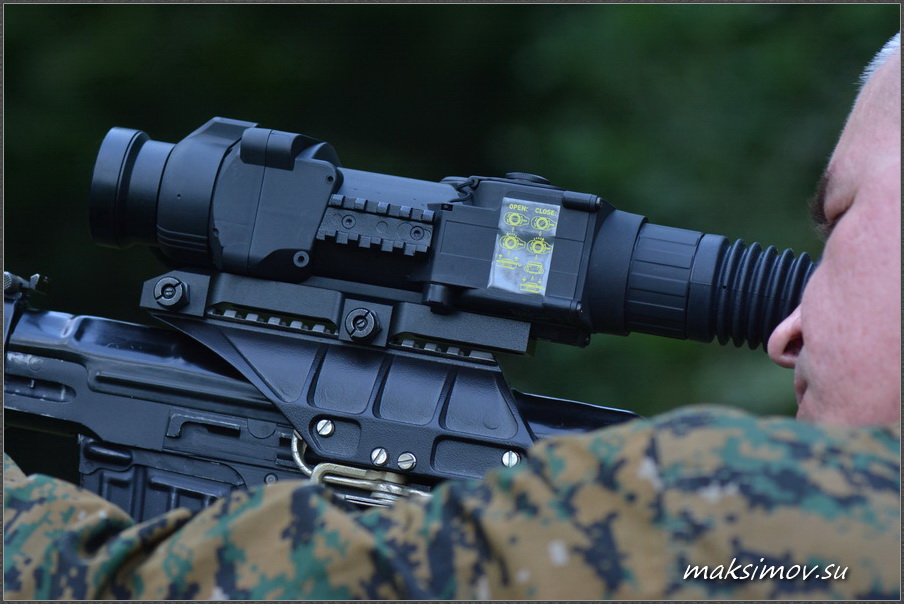

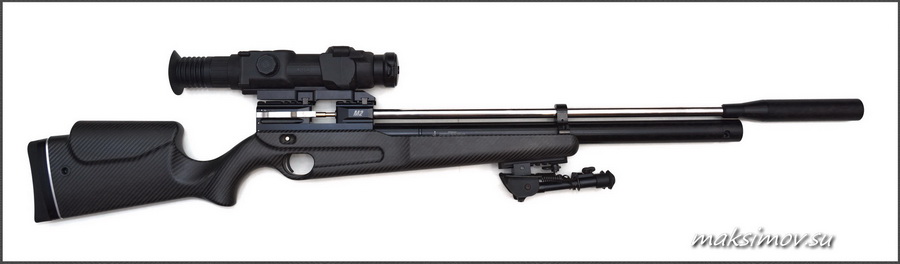

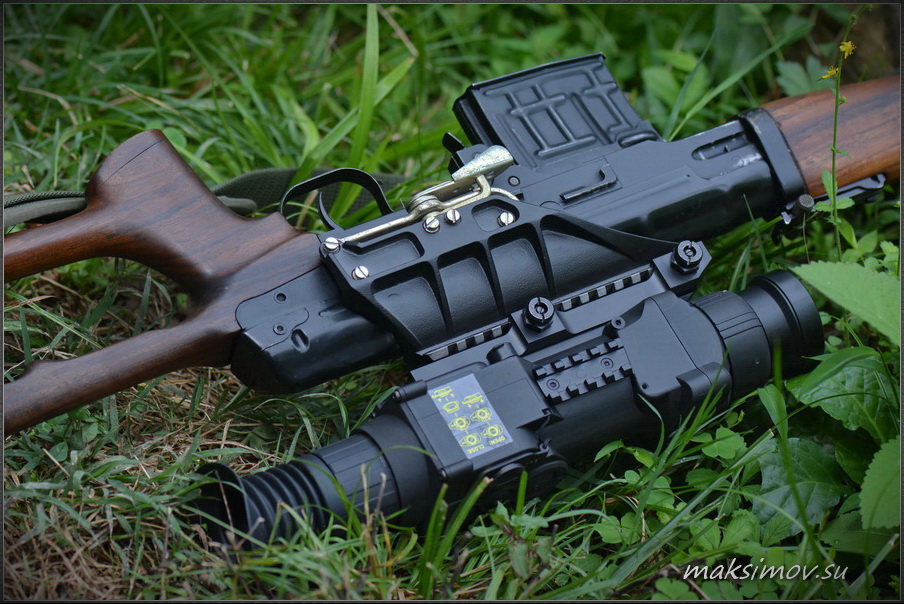

Общий вид оружия
с прицелом PULSAR APEX XD-50




«Сердце» Apex XD50 - неохлаждаемая матрица с разрешением 384х288 пикселей. Благодаря оптимальной частоте смены кадра (50 герц) разработчикам удалось получить качественное изображение без мерцания. Чувствительность матрицы позволяет «увидеть» источник тепла размером с кабана или среднего медведя на внушительной дистанции 1200 м (!).


Общий вид оружия
с прицелом PULSAR APEX XD-50



Тепловизоры APEX XD по ряду электронных функций схожи с цифровыми ночными прицелами DIGISIGHT 900-й серии. Поэтому вам, уважаемый читатель, прежде чем продолжать читать этот материал, есть несомненный смысл предварительно ознакомиться с особенностями работы «цифровика» PULSAR DIGISIGHT 970 вот в этой статье


PULSAR APEX XD-50
крупным планом




Нет ничего удивительного в том, что при разработке разных по принципу действия приборов инженеры PULSAR заложили в них некоторые схожие или идентичные электронные функции.

По большому счёту, тепловизор от «цифровика» отличается лишь материалом объектива (в тепловизионных приборах вместо традиционного оптического стекла используется редкий и очень дорогой химический элемент германий, открытый в 1886 г. немецким химиком К.Винклером).

«Картинку», т.е. окружающий нас ночной мир, что в тепловизоре, что в цифровом ночном приборе мы в окуляр видим на OLED-дисплее. Поэтому те же прицельные сетки и некоторые другие электронные функции можно унифицировать.


PULSAR APEX XD-50
крупным планом




На левой стороне корпуса для установки дальномера имеется шина с планкой вивер На фото справа на прицел установлен ИК-осветитель PULSAR-L808.

Если у вашего напарника обычный "ночник", то вы таким образом можете ему сильно помочь с поиском, идентификацией и повторным (после выстрела) обнаружением цели. Такая методика применения тепловизора может с успехом использоваться егерями или для обучения.


PULSAR APEX XD-50
крупным планом




В отличие от цифровых ночных прицелов серии DIGISIGHT, тепловизор APEX XD 50 гораздо больше похож на классический прицел – он более вытянутый и имеет более округлый корпус (водонепроницаемый). Помимо этого, «Апекс» в эксплуатации ещё и немного проще «цифровика».


PULSAR APEX XD-50

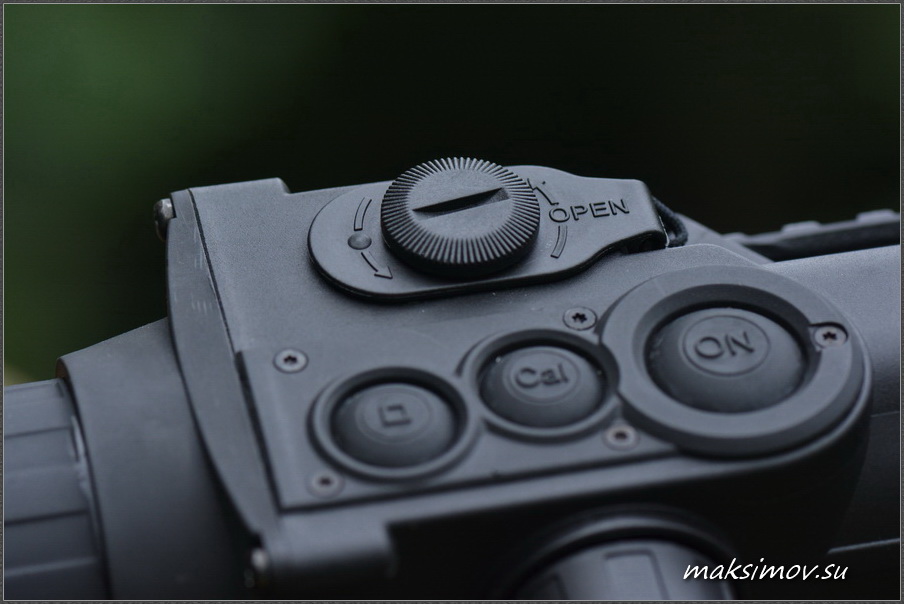

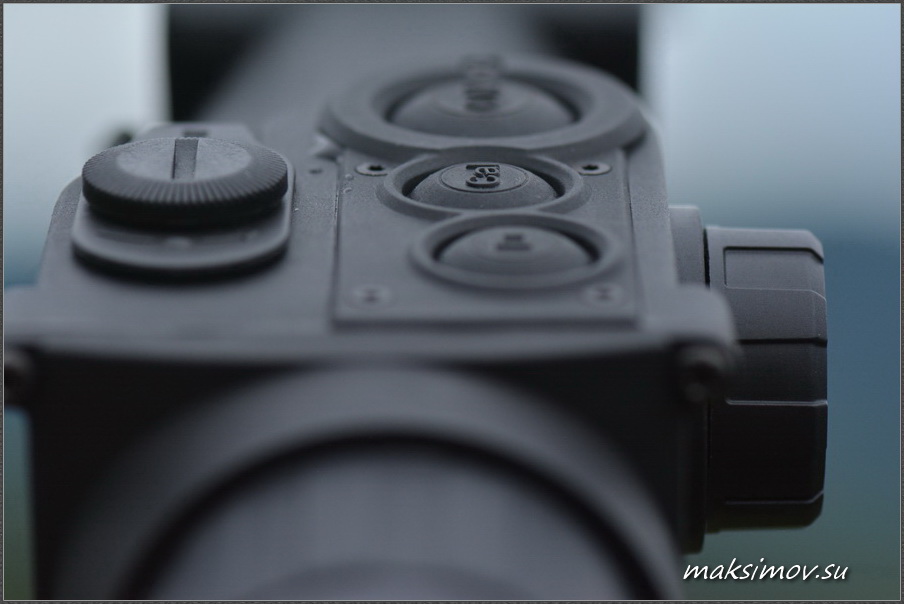

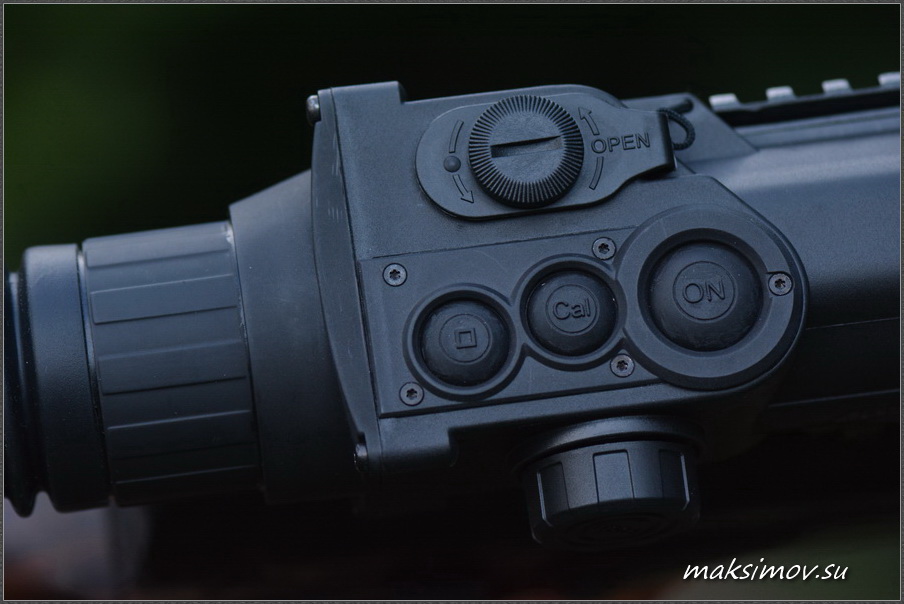

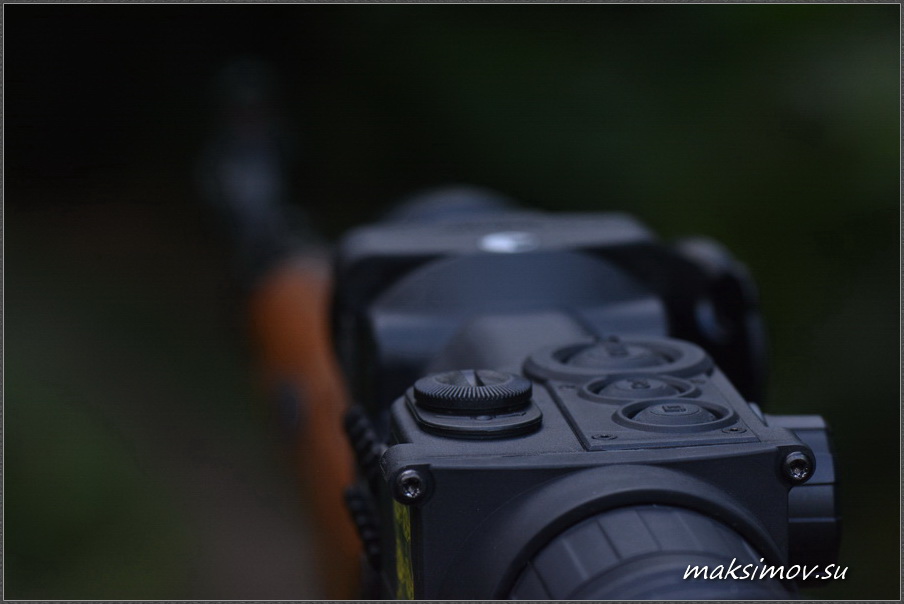

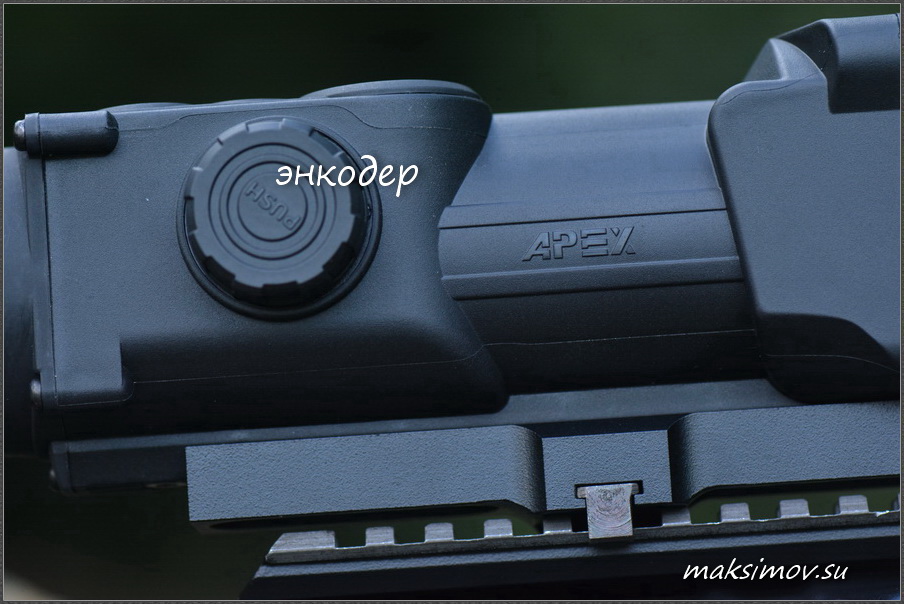

На правой панели прицела расположен лишь один энкодер, на верхней панели – три кнопки: вкл/выкл, калибровка и кнопка включения дополнительных режимов.

Здесь же находится привязанная верёвочкой к корпусу (незамысловато, а ведь предельно рационально - не потеряешь!) крышка батарейного отсека, в котором размещаются две батареи или аккумуляторы формата CR123.

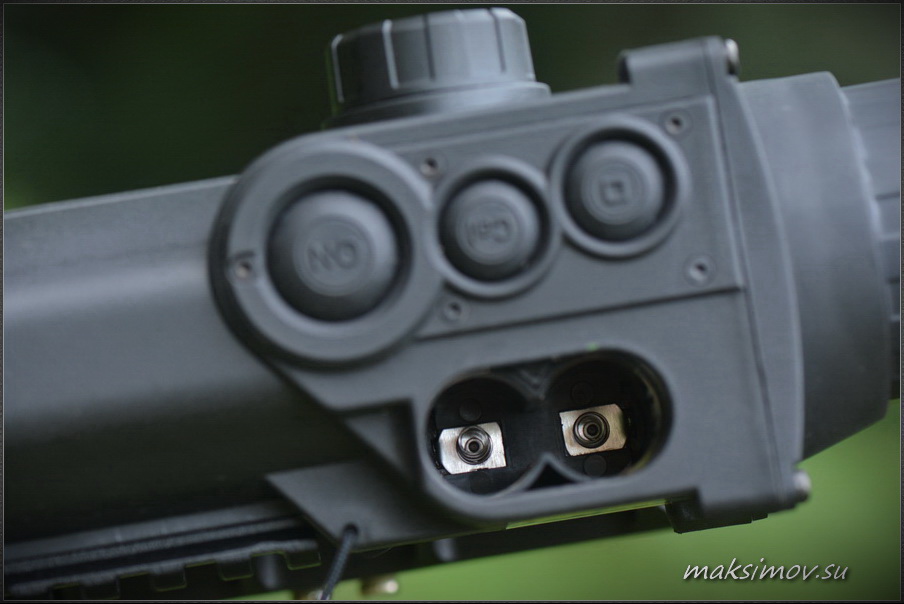

Крышка батарейного отсека,
этапы извлечения

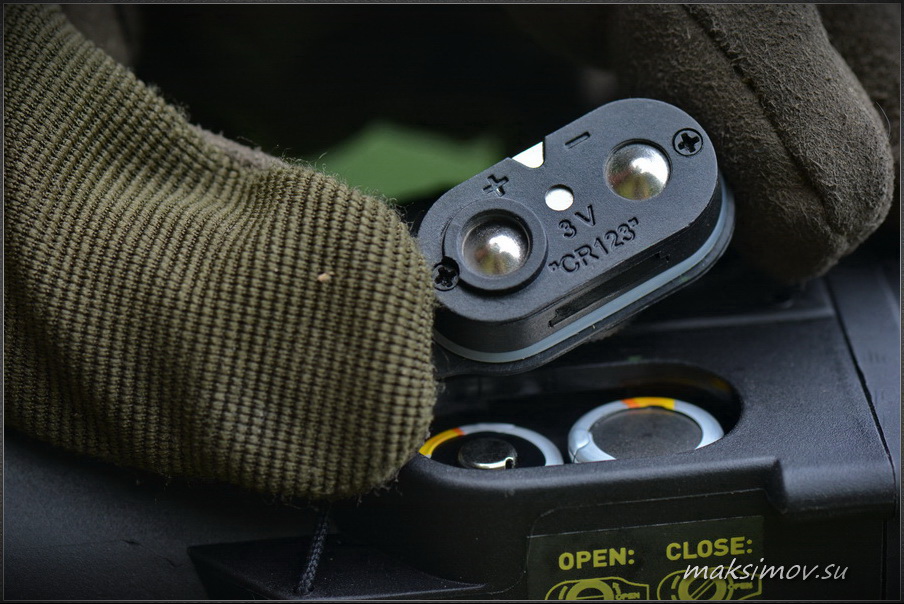

Снятая крышка батарейного отсека.
На фото справа хорошо видны амортизирующие пружины батарей




На левой стороне корпуса находится короткая планка «вивер» (для установки дальномера в модификации PULSAR APEX LRF XD). Объектив прицела закрывается защитной откидной крышкой. Фокусировка прибора осуществляется ограниченным вращением объективного кольца, индивидуальная настройка под зрение – вращением диоптрийного кольца окуляра, на котором находится резиновый наглазник.

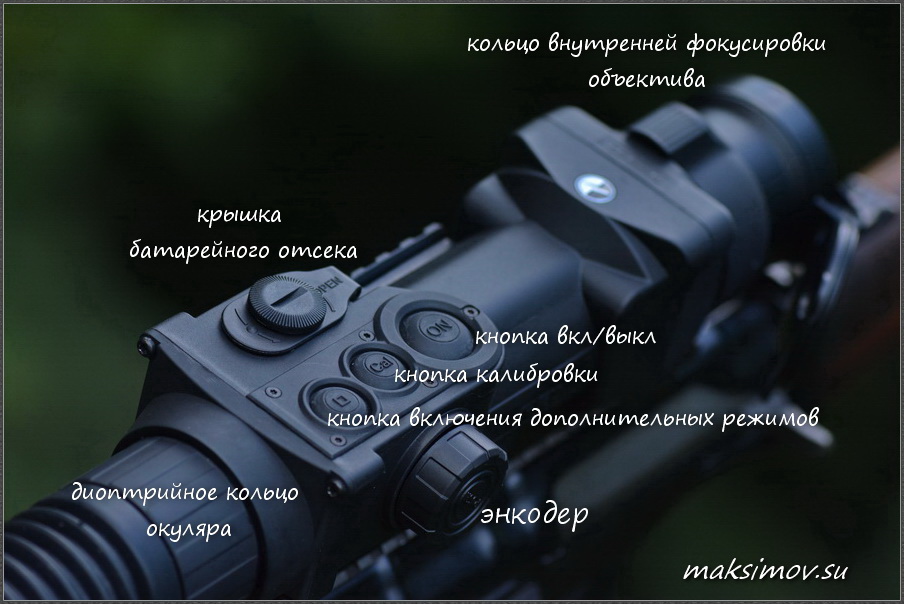

Наглядное обозначение органов управления
прицелом PULSAR APEX XD 50

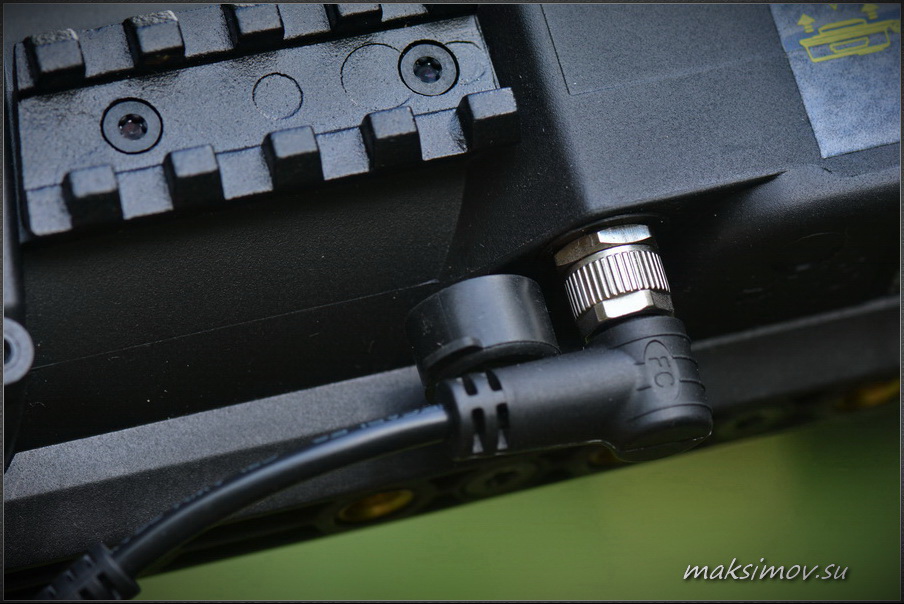

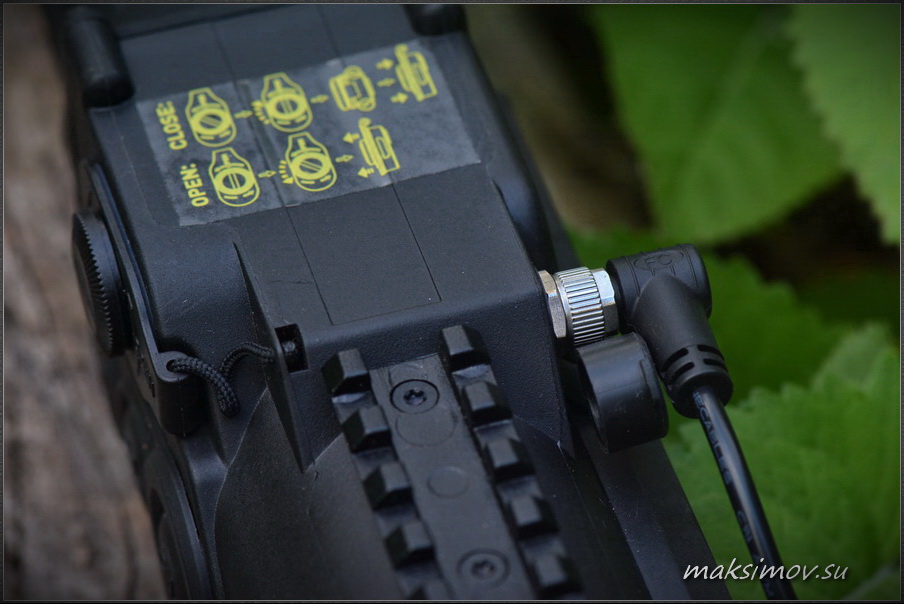

В нижней части корпуса прицела расположен порт для присоединения внешних устройств – внешнего питания или видеорекордера или обоих аксессуаров одновременно. Прицел комплектуется пультом дистанционного управления.


Наглядное обозначение органов управления
прицелом PULSAR APEX XD 50






Установка
прицела на кронштейн

Для установки на оружие PULSAR APEX XD 50 имеет унифицированное с «цифровиком» DIGISIGHT 900-й серии посадочное место под кронштейны производства PULSAR.

Мы их подробно рассматривали в статье про DIGISIGHT 970. Выбор кронштейна зависит от типа оружия и предполагаемых задач. В моём случае оптимальным вариантом оказался штатный кронштейн с возможностью крепления на планку «вивер».

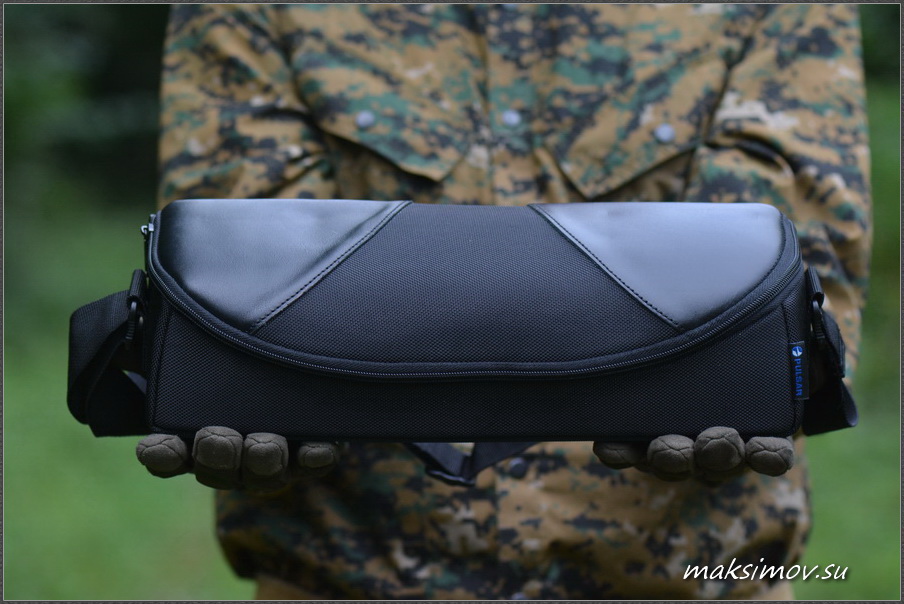

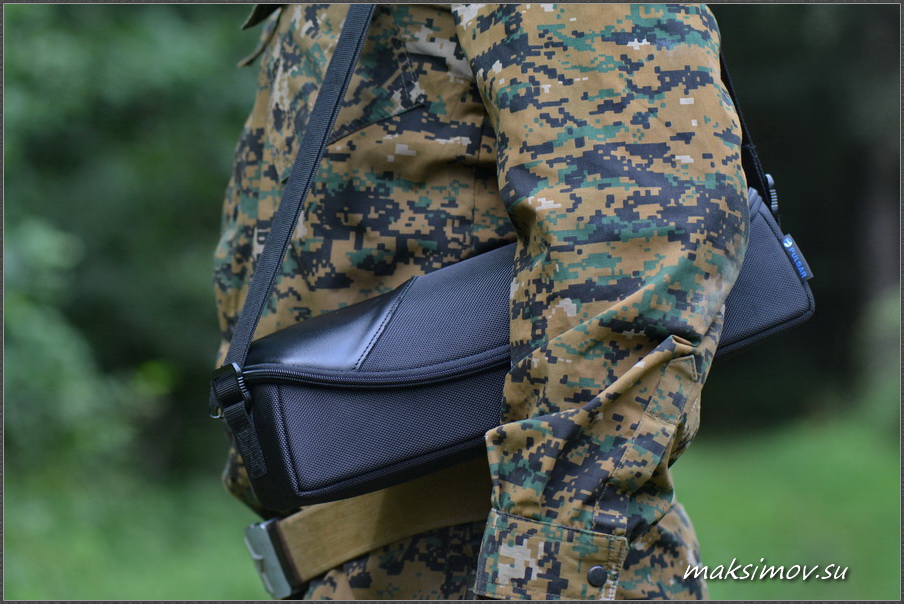

Вот таким симпатичным полужёстким кофром

из синтетических материалов
штатно комплектуется прицел PULSAR APEX XD 50

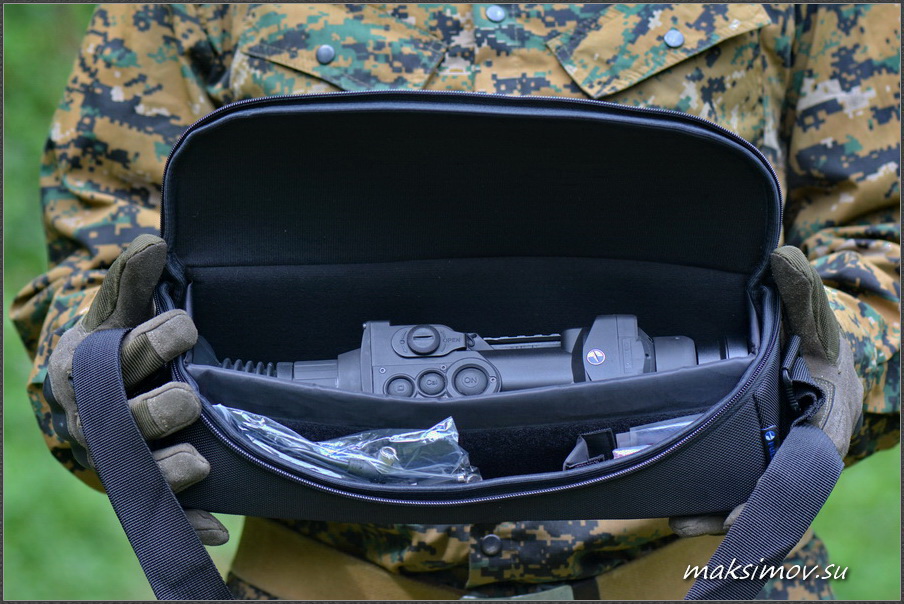

Кофр открыт.

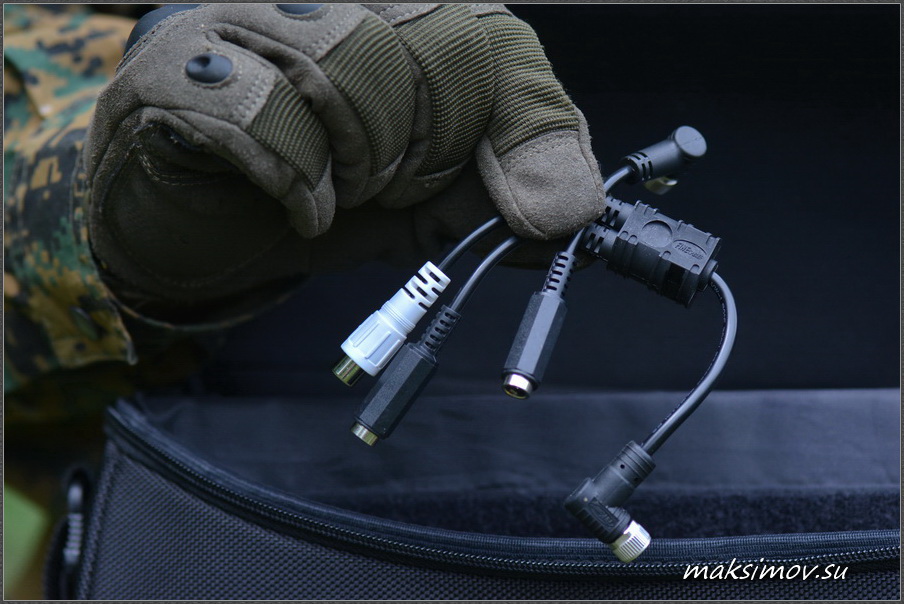

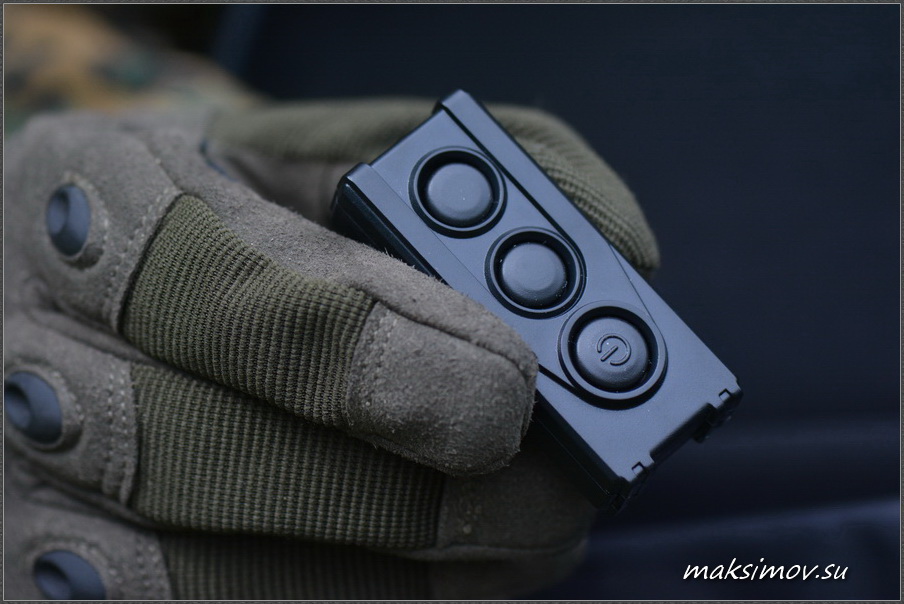

Помимо пульта ДУ, в комплекте к прицелу прилагаются провода
для подключения внешнего питания и видеорекордера





Крепление прицела к кронштейну занимает буквально несколько минут, на оружие собранный комплекс ставится ещё быстрее, секунд за 20-30. После чего фиксируем оружие и готовимся к пристрелке прибора. Как и в случае с DIGISIGHT 970, в этой манипуляции нет ничего сложного.

В России редко когда читают инструкции перед применением техники (сам такой, люблю проверенный «метод тыка»), но здесь лучше всё-таки потратить немного времени и ознакомиться с азами эксплуатационного алгоритма.

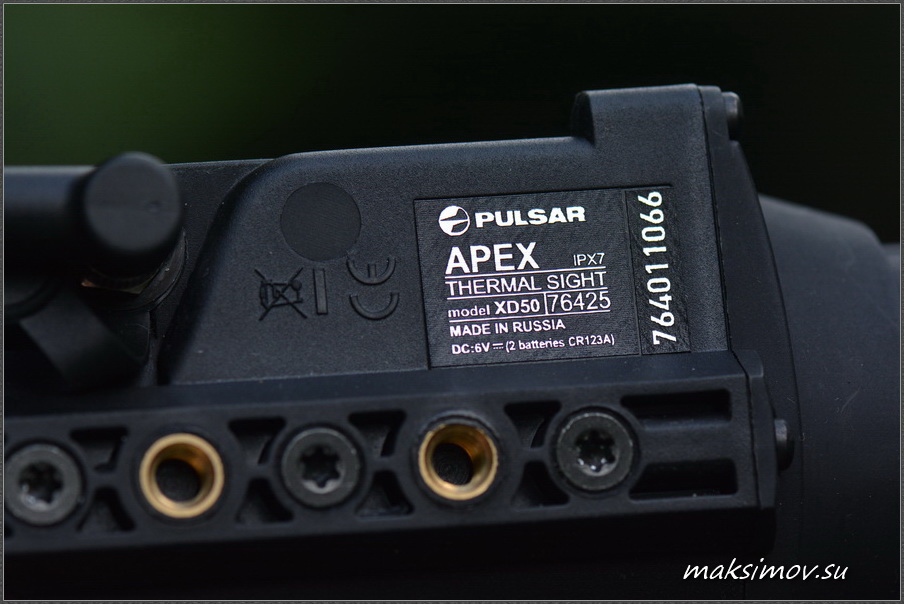

На фото слева - нижняя часть прицела.
Хорошо видны латунные втулки под винты крепления кронштейна

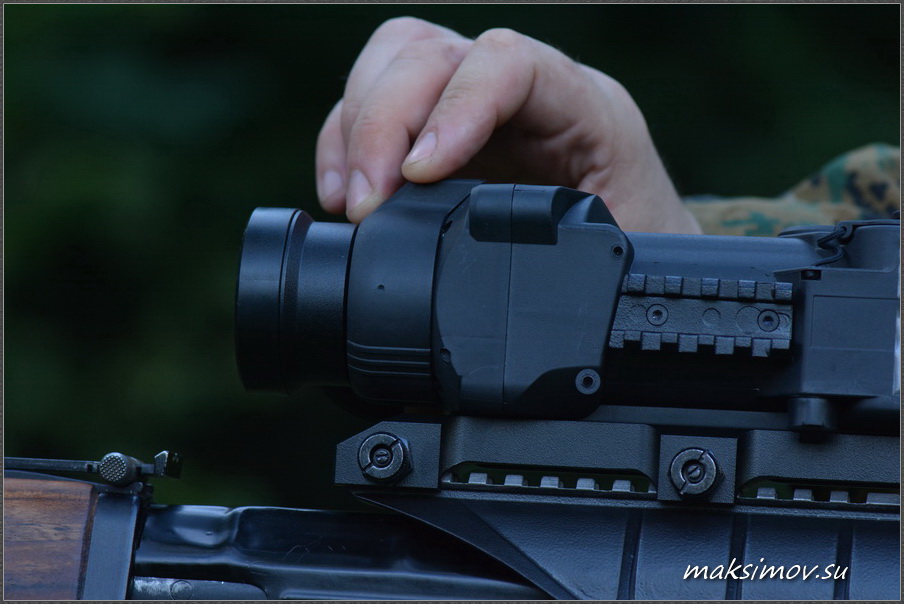

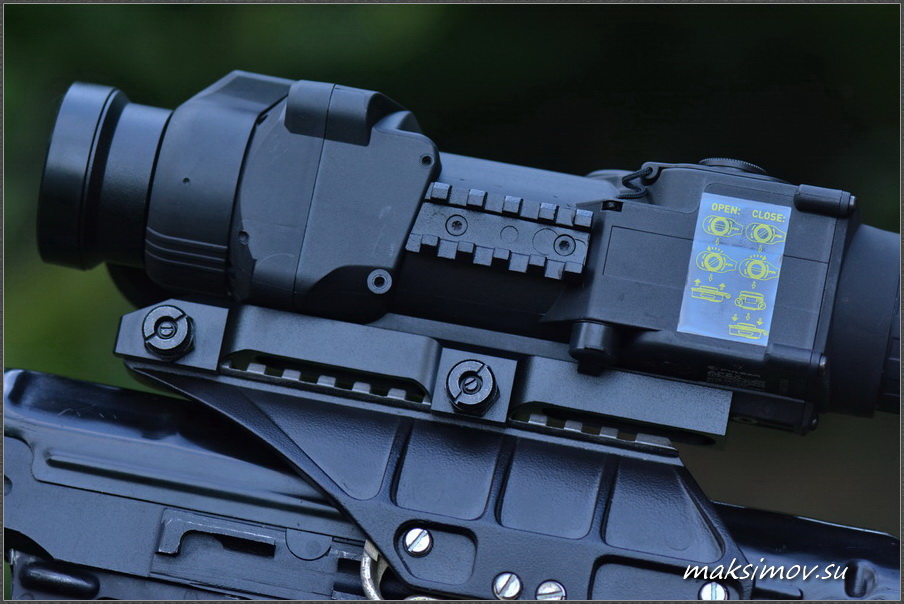

Крепление прицела
к кронштейну с планкой "вивер"

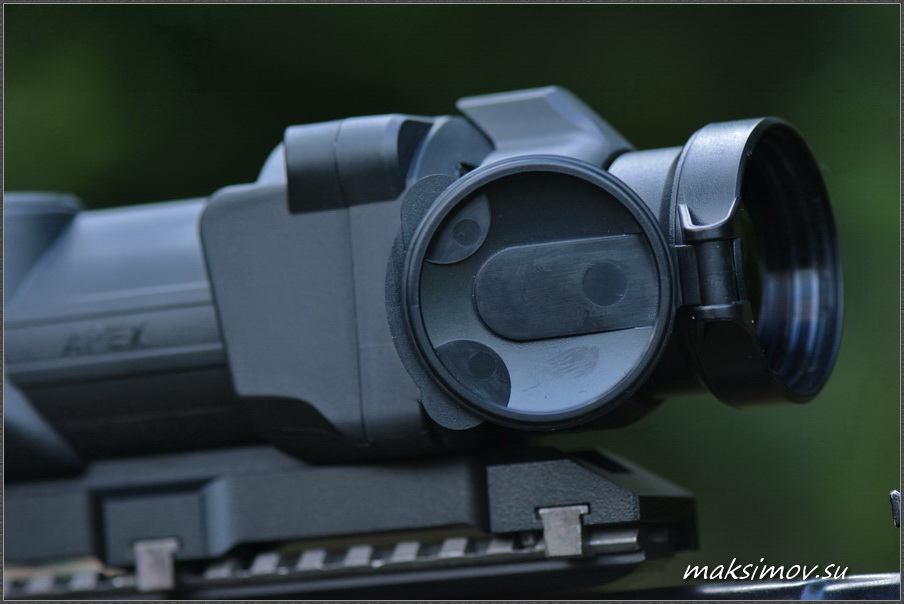

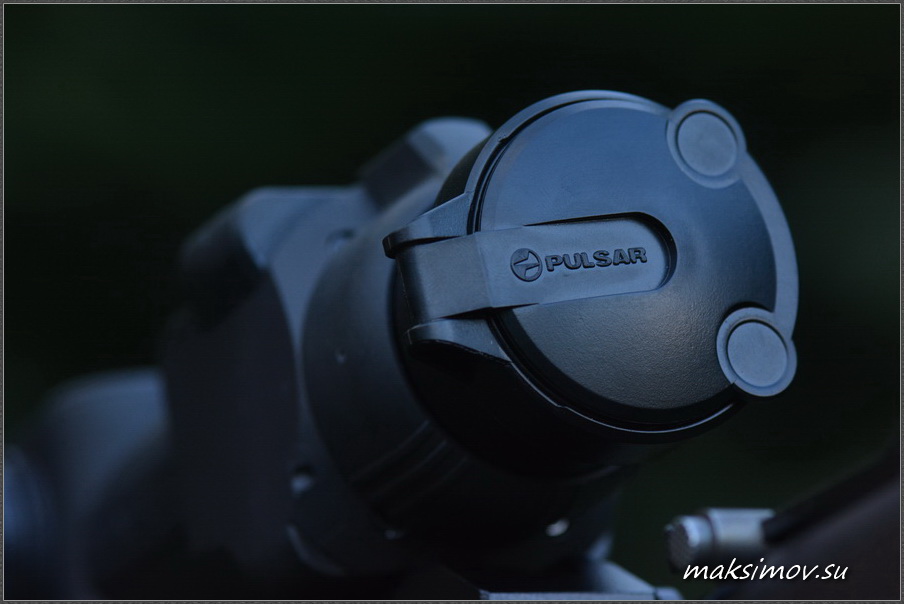

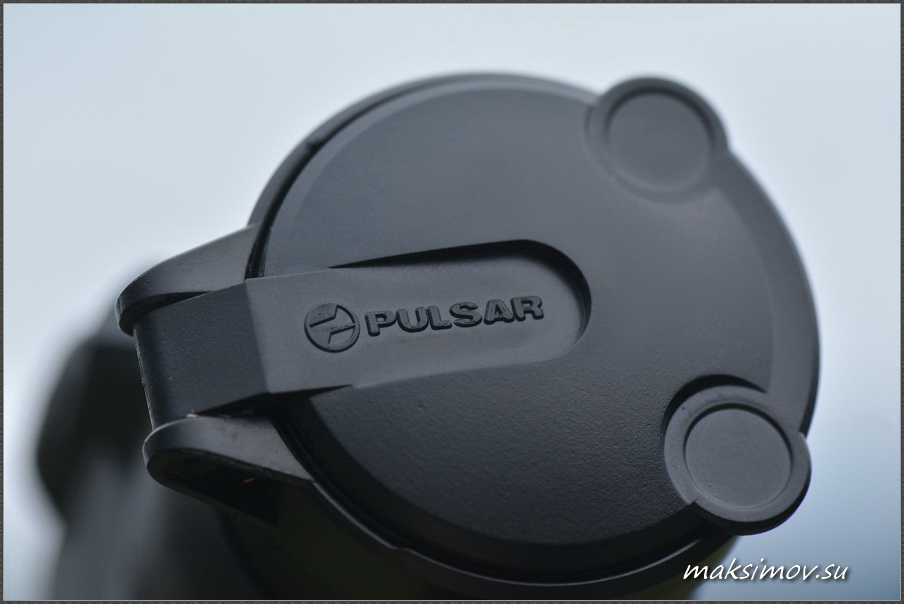

Работа
защитной крышки объектива






Начало работы,
настройки

Включаем прибор нажатием на самую большую кнопку на верхней панели корпуса прицела. После синего логотипа «PULSAR» появляется прямоугольный экран – OLED-дисплей, на котором мы и будем наблюдать окружающий мир и осуществлять все индивидуальные настройки. По центру дисплея находится один из вариантов прицельной марки, в нижней части – пиктограммы с минимальной актуальной информацией.

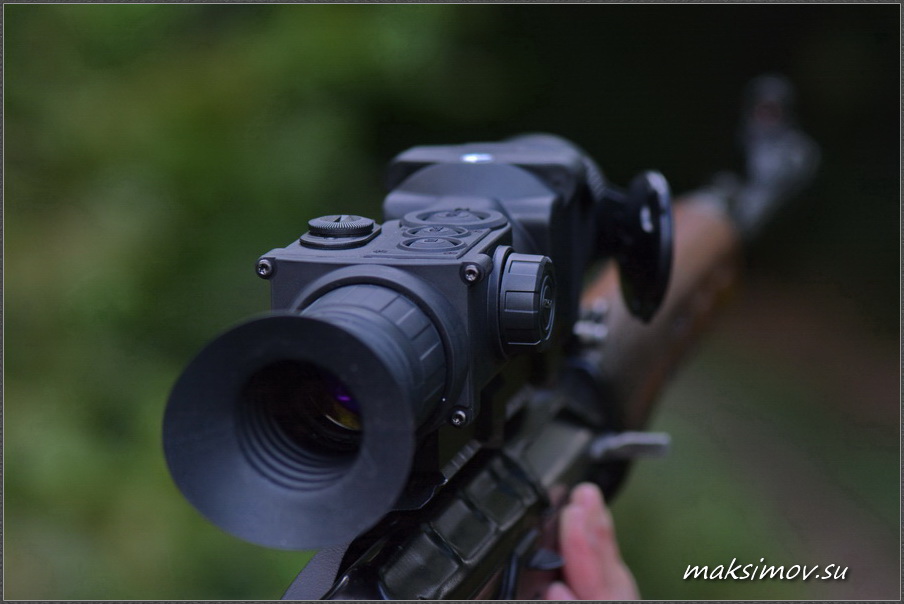

Вид на прицел
с заднего ракурса

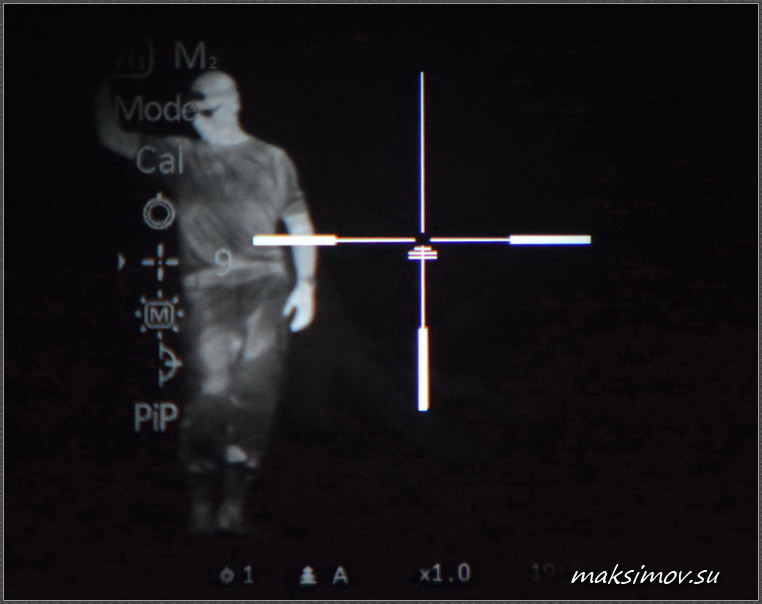

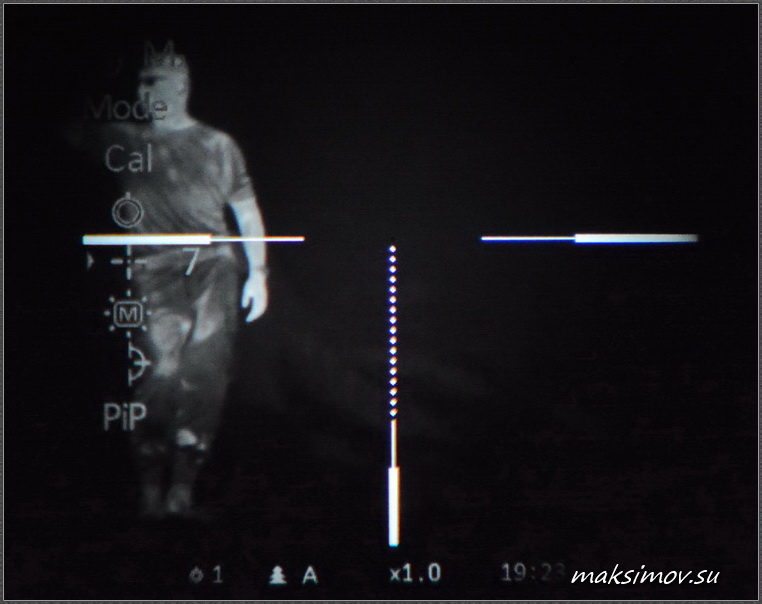

Как и в случае с DIGISIGHT 970, 50-й «Апекс» имеет два раздела меню, при помощи которого прицел приводится к нормальному бою (пристреливается к выбранному экземпляру оружия) и, как уже было отмечено выше, производится выбор пользовательских настроек.

После выбора сетки и подстройки всех визуальных эффектов под себя, приступаем к пристрелке прицела, которая очень проста благодаря фирменной «пристрелке одним выстрелом».

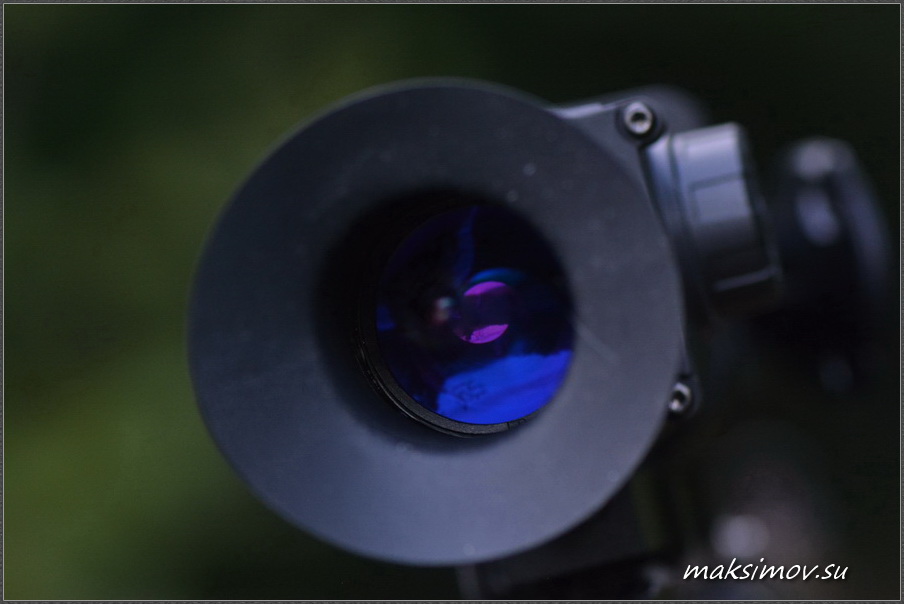

Диоптрийная подстройка
окуляра прицела

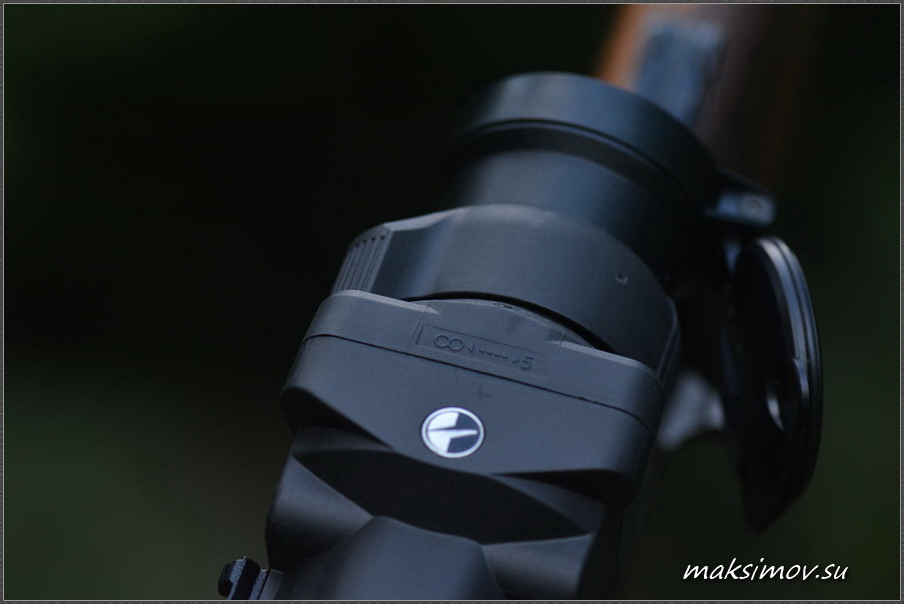

Внутренняя фокусировка объектива
(фокусировка на цель или дистанционная фокусировка)






Пристрелка прицела

Всё делаем как с «цифровиком»: фиксируем оружие, наводим прицельную марку на горячую мишень (как вариант - горящую сигарету на фоне куска обоев, расположенных в 20 метрах от стрелка), стреляем.

Отмечаем точку попадания (всё это лучше делать с напарником, соблюдая все меры предосторожности при обращении с оружием) и, при зафиксированном оружии, входим в меню пристрелки и перемещаем пристрелочный крест («Х») в точку попадания. Отметим, что прицелы APEX XD устойчивы к отдаче любого калибра.

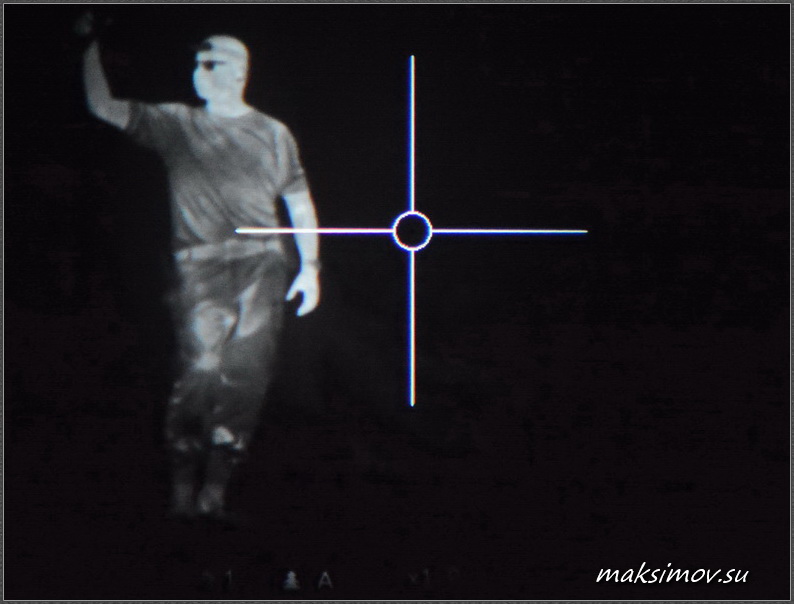

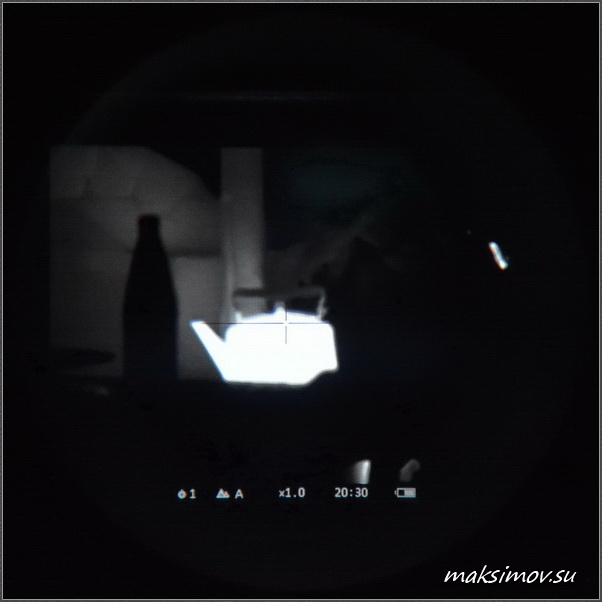

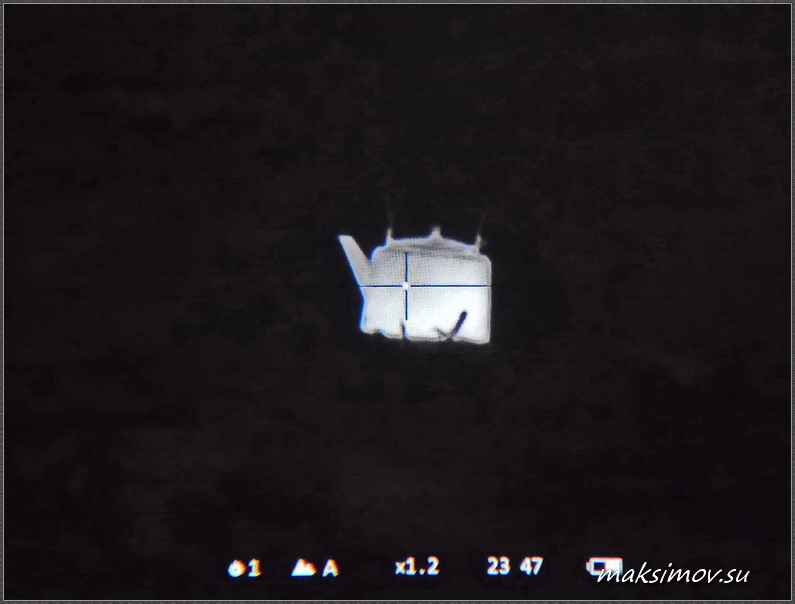

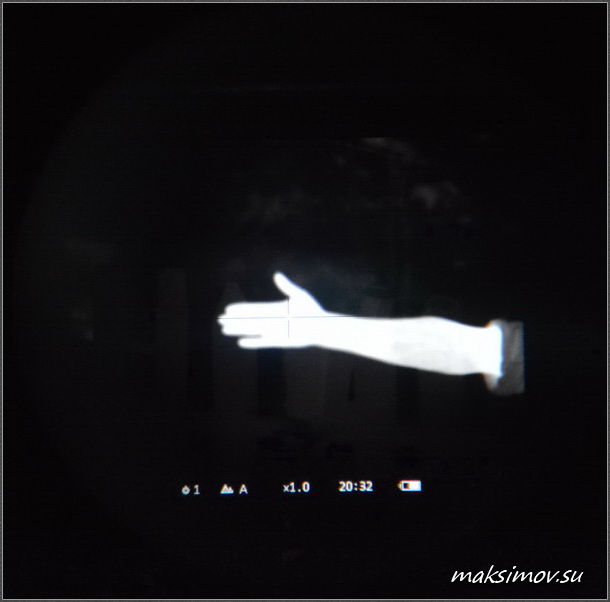

Вот так в PULSAR APEX XD 50 видны: г
орячий чайник на остывающей печи, чайник на земле и рука




Всё, оружие пристреляно, но для проверки лучше отстрелять серию из 2-3 выстрелов, заодно проверив стабильность работы всего комплекса. Если у вас нет возможности при пристрелке жёстко зажать наведённое на мишень оружие, можно использовать функцию «Freeze». Прицел может поочерёдно использоваться на различном оружии, для чего в меню предусмотрено 3 профиля, каждый - с несколькими дистанциями пристрелки.

То есть – поохотился с карабином, снял прицел, переставил на дробовик, выбрал ранее пристрелянный профиль и нужную дистанцию и – вперёд, на охоту, без предварительной пристрелки. Очень удобно и, что важно, прицел стабильно сохраняет все пристрелочные данные.

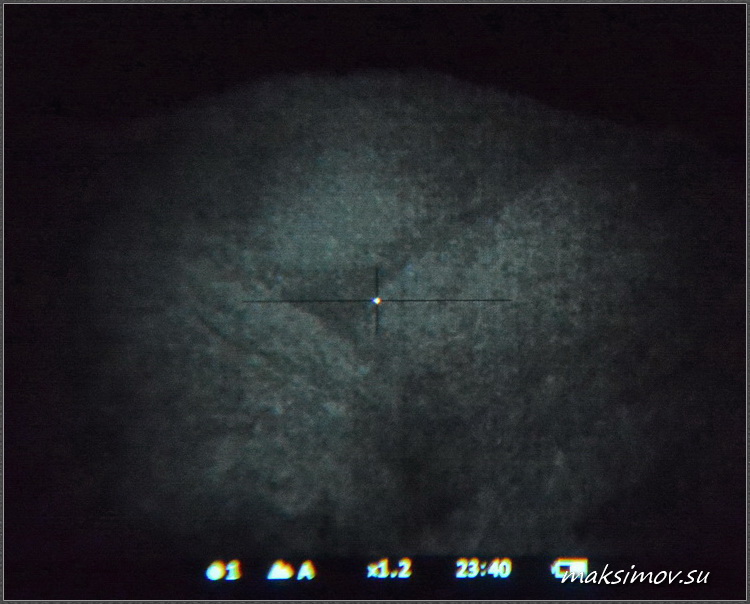

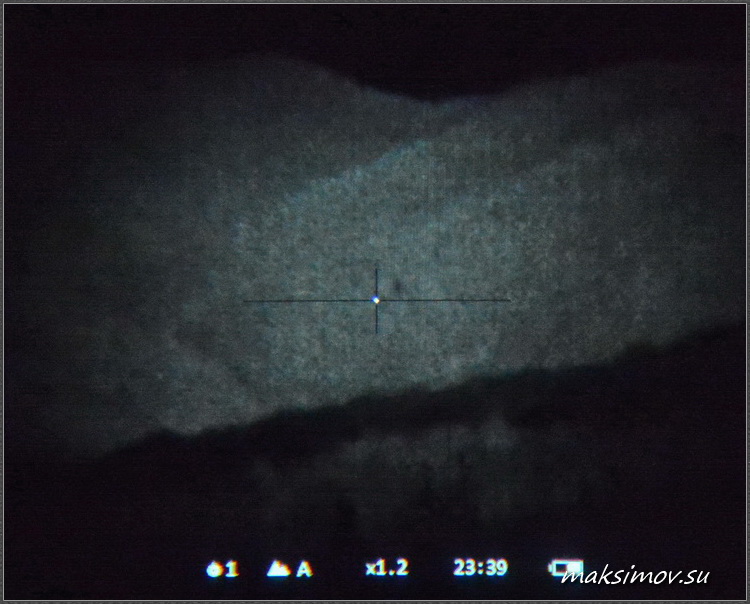

Горы
на дисплее PULSAR APEX XD 50






Некоторые
эксплуатационные особенности

Прицелы APEX XD имеют в меню интересную функцию – «картинку в картинке», что позволяет в 2 раза увеличить фрагмент изображения с прицельной маркой.

При стрельбе по значительно удалённой цели это может быть полезным. При длительном нахождении в засидке вы можете отключить экран прицела и мгновенно включить его для идентификации цели и стрельбы.

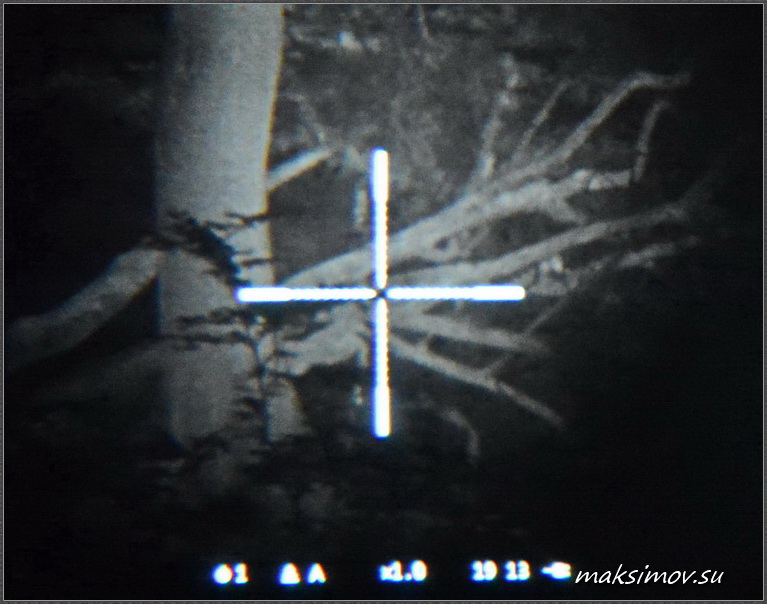

Вот так светятся остывающие деревья





«Картинка», которую вы наблюдаете в тепловизор, весьма специфична. Во-первых, все неодушевлённые предметы могу быть плохо различимы или различимы в разной степени. Причина проста – они имеют различную температуру. После захода солнца долго «светятся» стволы деревьев.

Очень долго и очень ярко, постепенно отдавая набранное за день тепло, светятся камни. Особенно наглядно всё это проявляется в относительно тёплое время года. При желании на стылой земле можно увидеть даже следы только что прошедшего животного!


Обычная мишень в тепловизор плохо различима.
Поэтому с его помощью зеркальным фотоаппаратом
крайне сложно сделать хорошие фотографии




Увидеть в светящихся камнях небольшую цель вроде замершей лисы может оказаться непростой задачей. Именно поэтому APEX XD 50 имеет ряд пользовательских настроек, облегчающих идентификацию теплокровной цели.

Базовыми являются два режима отображения на дисплее - «white hot» (чем теплее объект, тем он ярче/светлее) и «black hot» (чем светлее – тем холоднее, как это обычно проявляется на плёночных фото негативах).

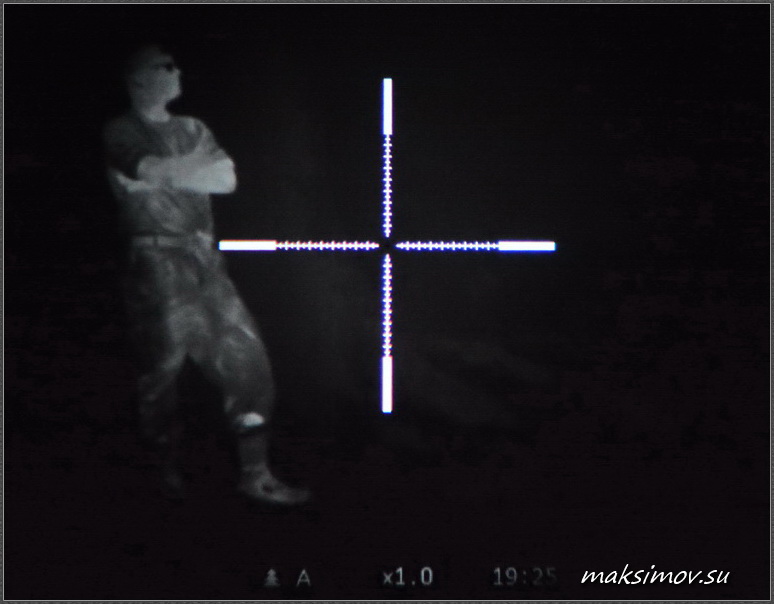

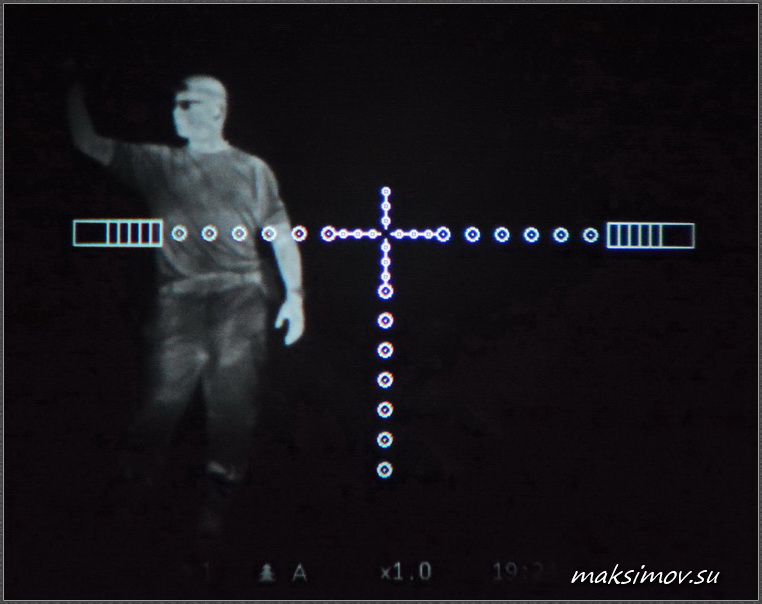

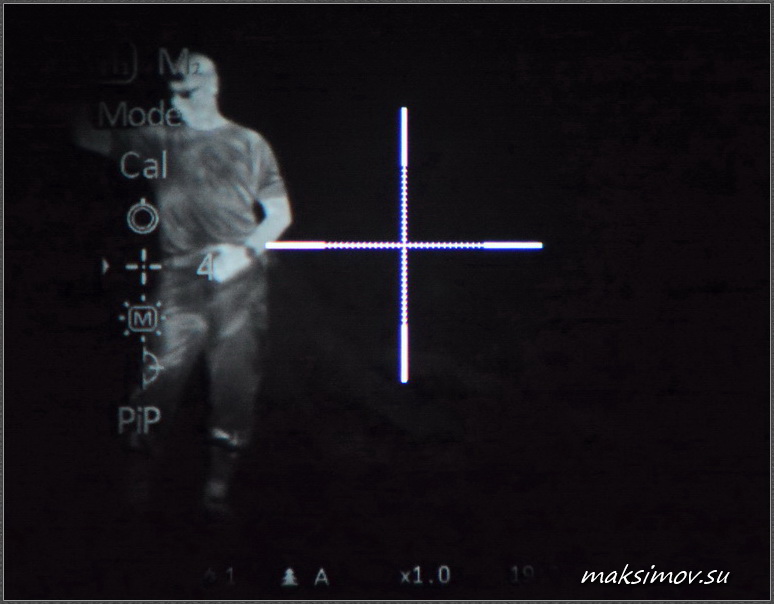

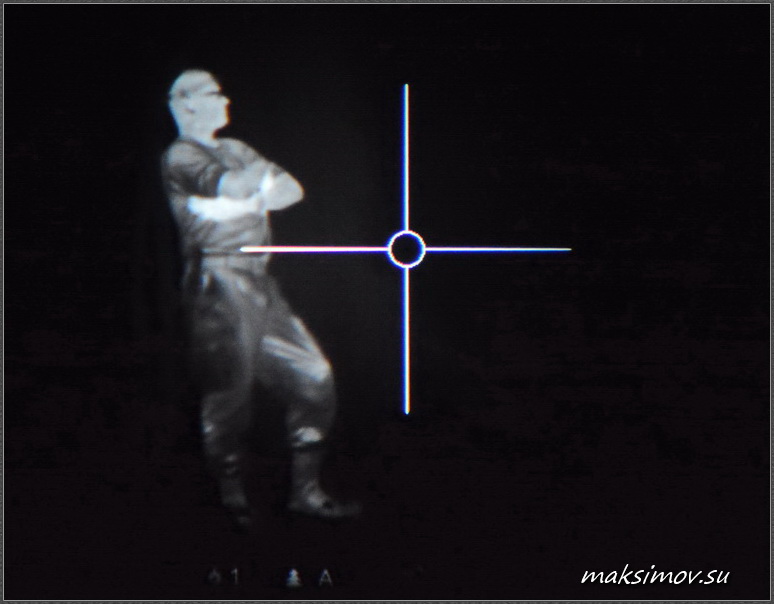

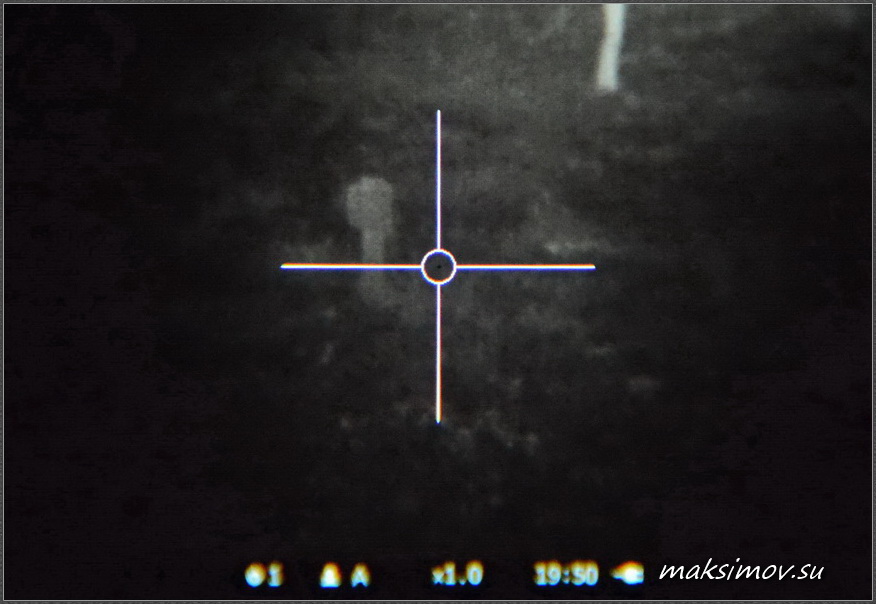

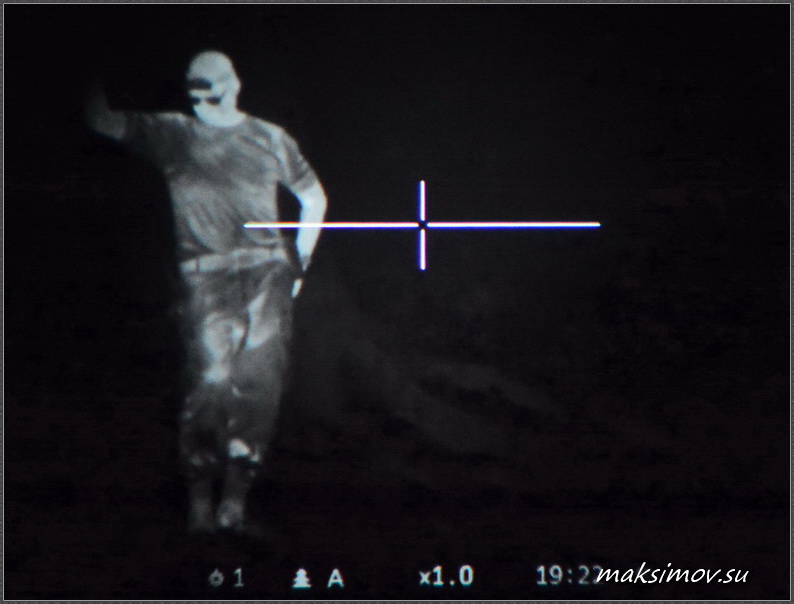

Прицельные марки
PULSAR APEX XD 50

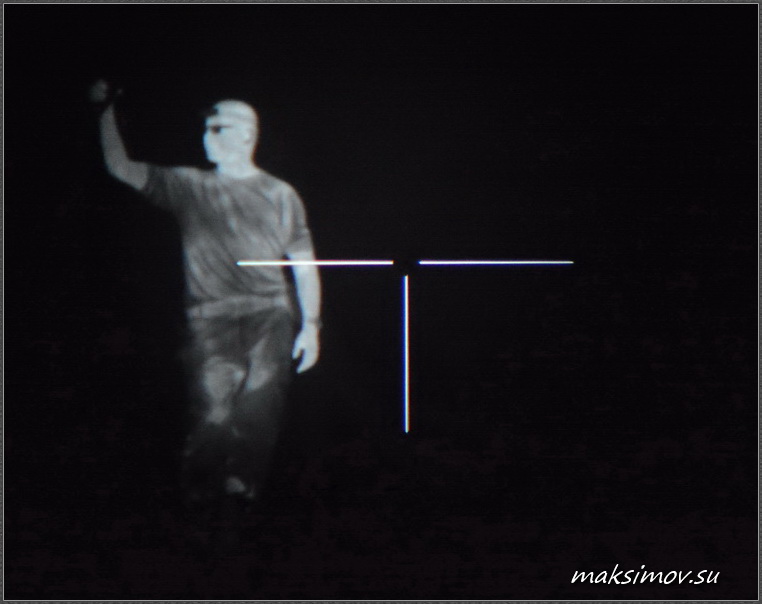

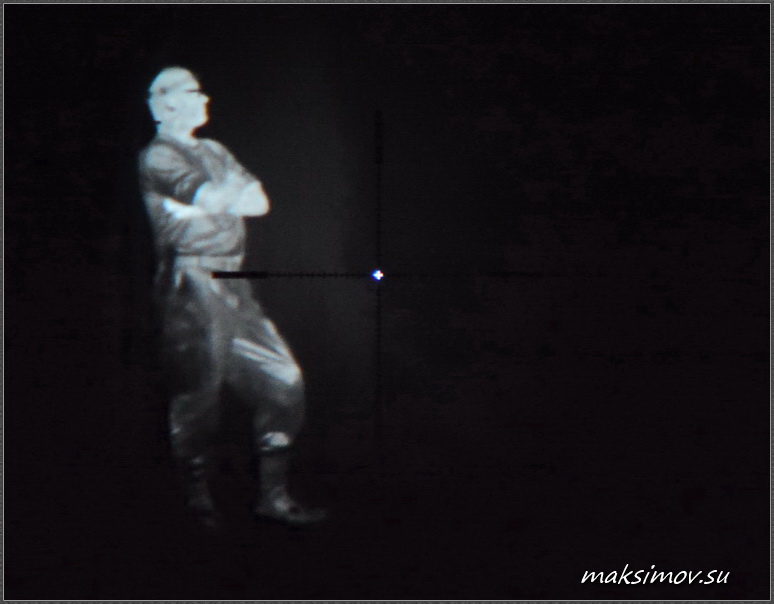

Ещё варианты
прицельных марок





В процессе наблюдения прибор периодически «подвисает» на очень короткое время. Это нормально – так тепловизор осуществляет калибровку, которая устраняет появляющиеся дефекты изображения и которая в прицеле представлена тремя режимами: бесшумным, ручным, полуавтоматическим и автоматическим.

Это издержки самого принципа работы тепловизионного прибора. Для предотвращения калибровки в момент стрельбы можно непосредственно перед выстрелом нажать кнопку калибровки, а потом уже стрелять. Проблем это не доставляет, просто такая особенность данного типа прибора.

Прицел в активном режиме быстро «жрёт» батареи, поэтому, на мой взгляд, в данном случае для охоты с засидки лучше применять блок внешнего питания Pulsar EPS5.


Прицельные марки PULSAR APEX XD 50






Как и в цифровом прицеле Digisight N970,
в APEX XD 50 можно выбрать нружный цвет прицельной марки (и центральной точки),
равно как и интенсивность её свечения






Заключение

Главный вывод заключается в эмоциональном подведении итогов первого применения тепловизора на охоте: ВЕЩЬ! Ни один прицел (а я их, дневных и ночных, отстреливал многие десятки) не вызывал столько эмоций как тепловизионный прицел. Охотник с тепловизором имеет поистине всевидящее око, от которого невозможно укрыться. Тепловизор позволяет спокойно и долго наблюдать за животными и птицами.

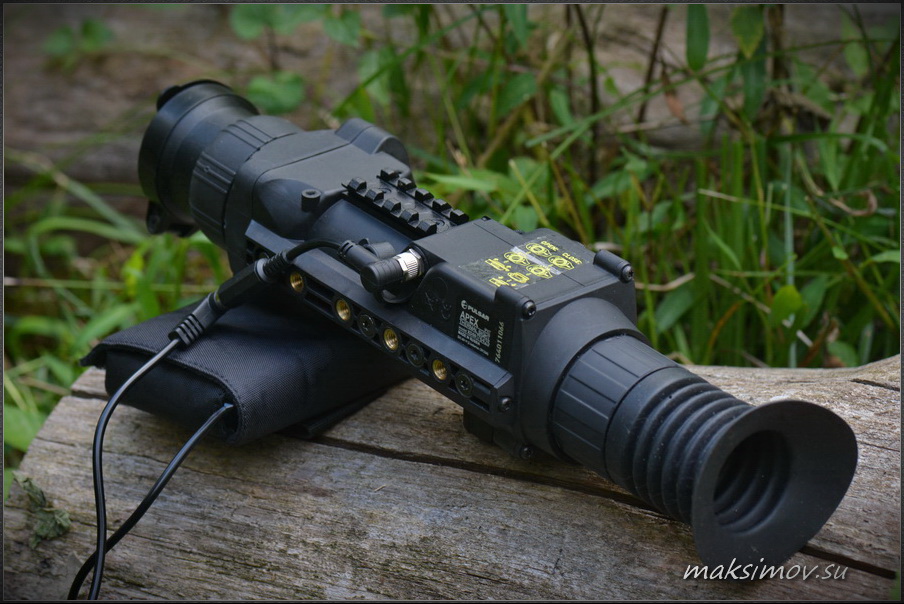

Подключение блока внешнего питания
Pulsar EPS5 к прицелу APEX XD 50




Что немаловажно, именно этот фактор может заставить человека с ружьём остаться наблюдателем. Именно это и произошло со мною в первый же случай применения APEX XD 50. Я остался без мяса, но приобрёл нечто большее, к чему рано или поздно приходят многие охотники – неповторимое морально-этическое удовольствие от наблюдения за диким животным миром.

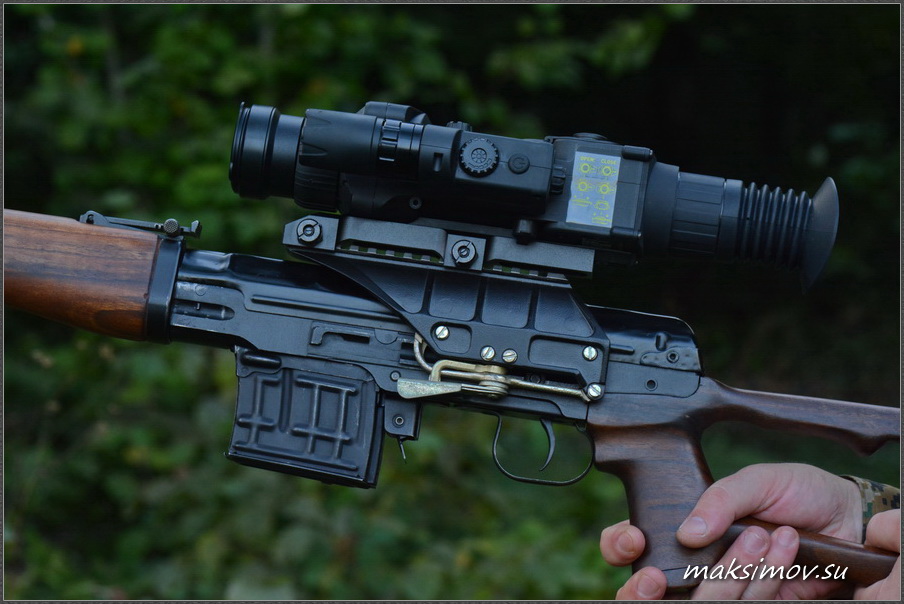

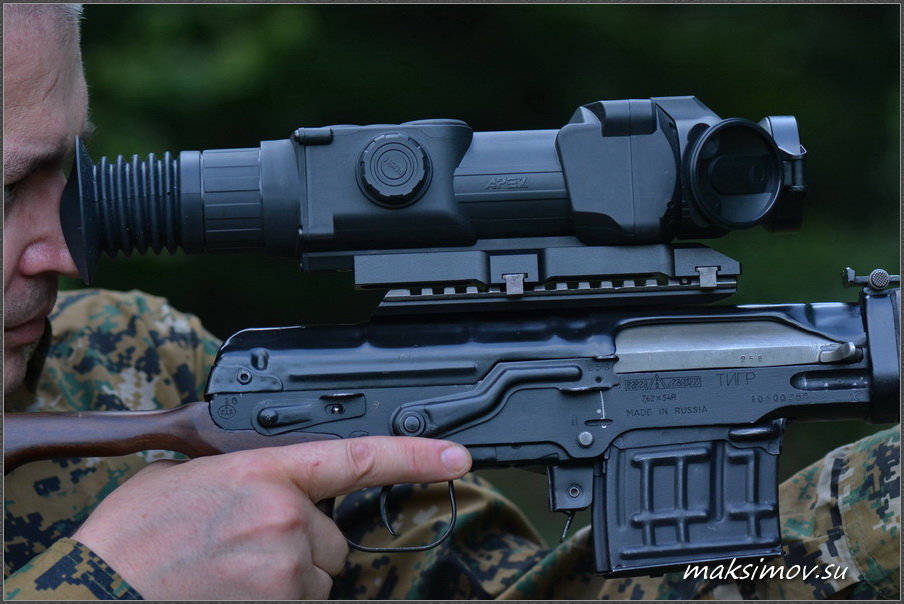

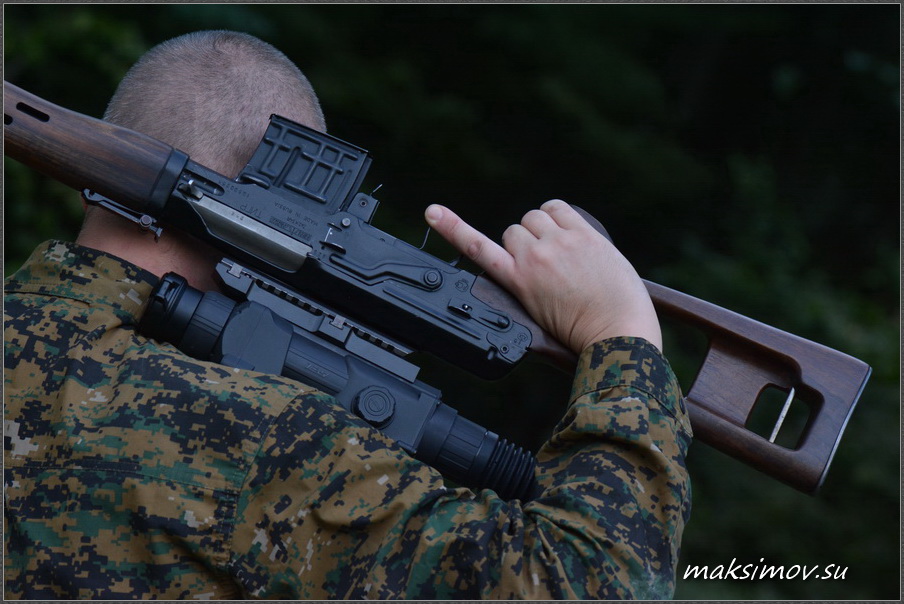

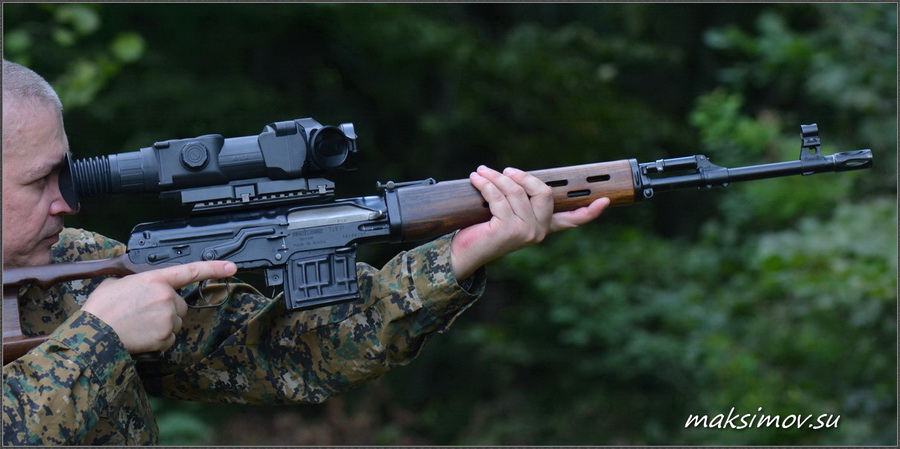

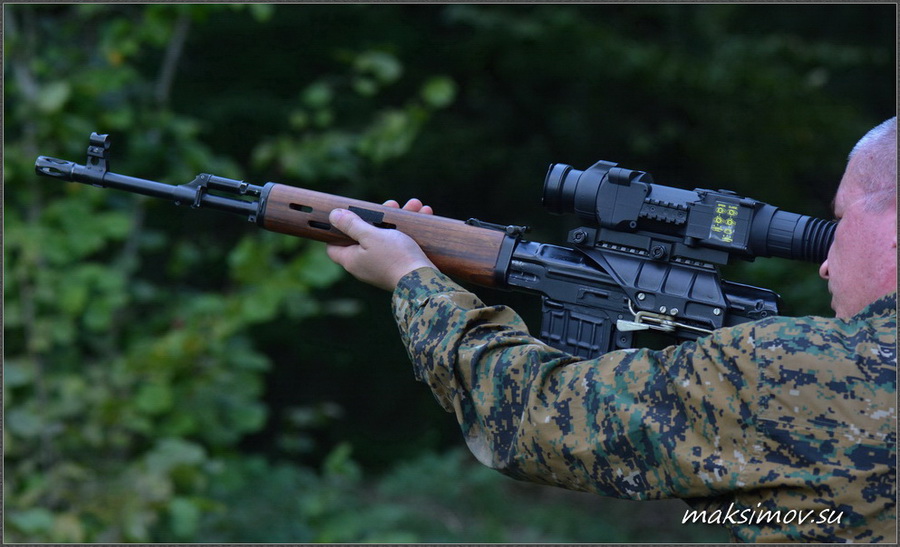

Прицел APEX XD 50
на карабине "Тигр"




Для справки: любой тепловизор может быть использован и в «мирных целях» - благодаря такому прибору можно найти утечки тепла (горячий воздух или вода) в вашем доме, неважно – частном или многоквартирной «пятиэтажке». Тепловизоры используют не только для поиска подранков, но и пропавших животных, недавно угнанных и спрятанных автомобилей, а также – во время спасательных мероприятий.

PULSAR APEX XD 50 отнюдь не является вершиной эволюции (тем более что производитель постоянно разрабатывает новые, более совершенные модели). И его условно демократическая цена в нашем случае не подтверждение – ценовая политика PULSAR как раз и делает продукцию этой компании устойчиво конкурентоспособной.

Но даже условно средние (в сравнении с приборами стоимостью от 500 тыс. руб.) характеристики APEX XD 50 являются в полной мере достаточными для абсолютного большинства охотников.

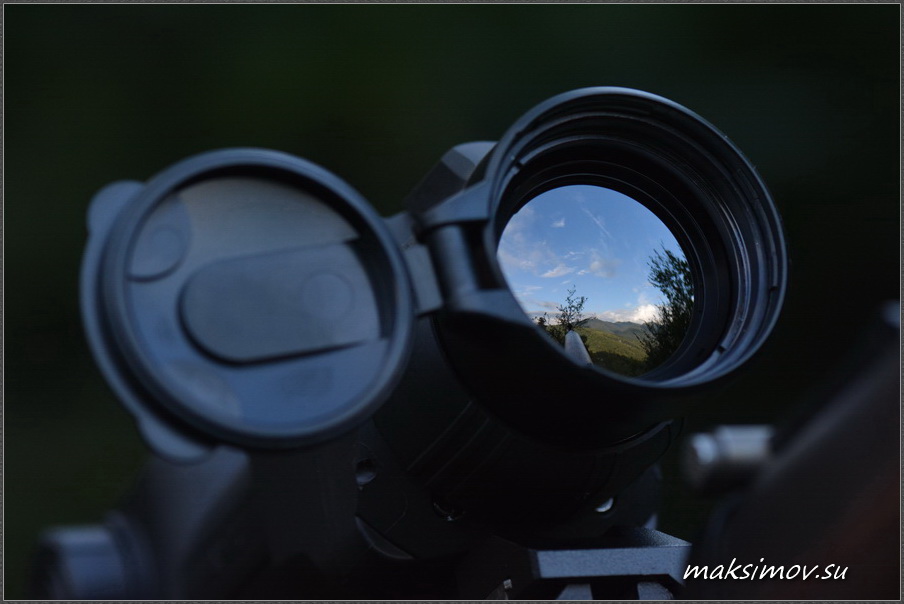

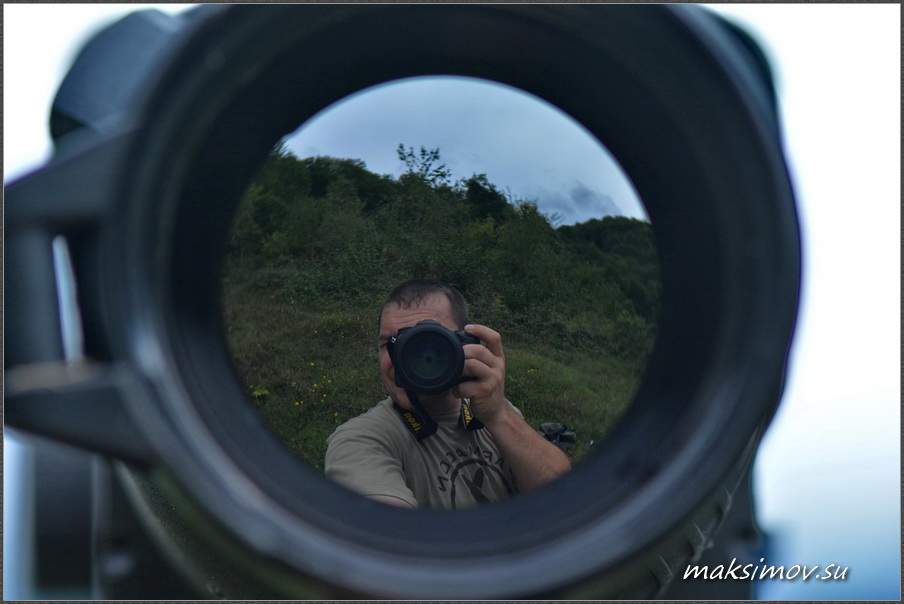

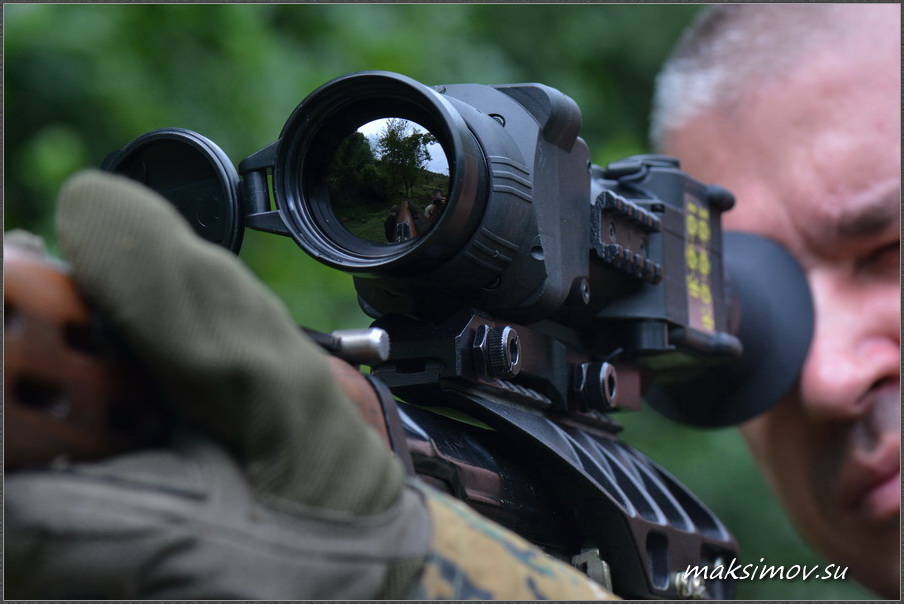

Для изготовления линз объектива

тепловизионных приборов используется германий,
который имеет свойство зеркально отображать окружающий мир





Статья опубликована
1 октября 2016 года
