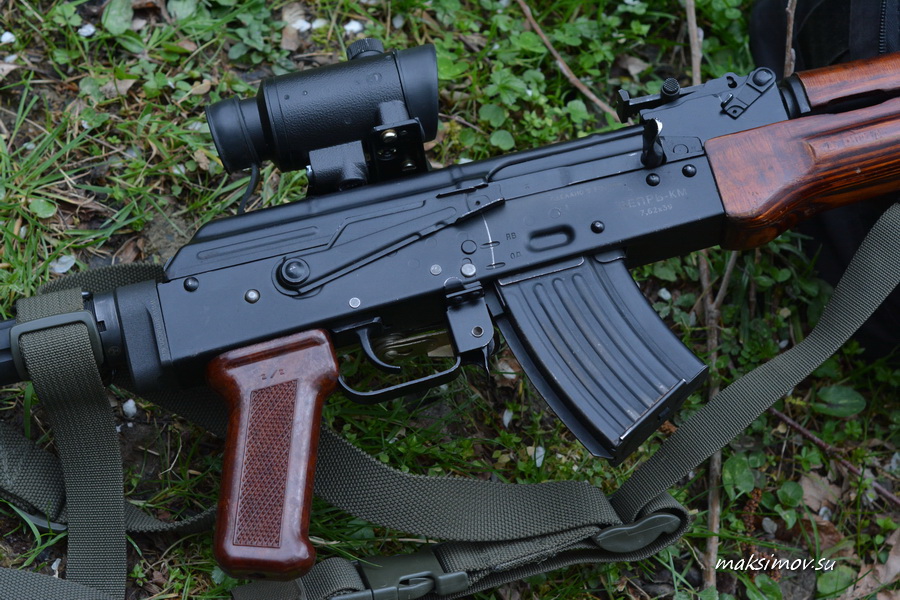

АКМ с 10-местным магазином
![](/gallery/tuning/akm-magazin-5-mest/2m.jpg)
Парадокс – раньше к Сайге-МК были доступны только 5 и 10-местные магазины. Конечно, народ требовал аутентичности. ИЖМАШ внял просьбам трудящихся и начал выпуск «псевдотридцаток». Потом появились переделки из АК и АКМ, а с ними сам бог велел применять родные «тридцатки», «сороковки» и 75-местные «бубны».
Но произошло то, что должно было произойти – народ ощутил потребность в более коротких магазинах меньшей ёмкости, которые удобнее штатных при стрельбе с упора и на охоте.
Начало работы.

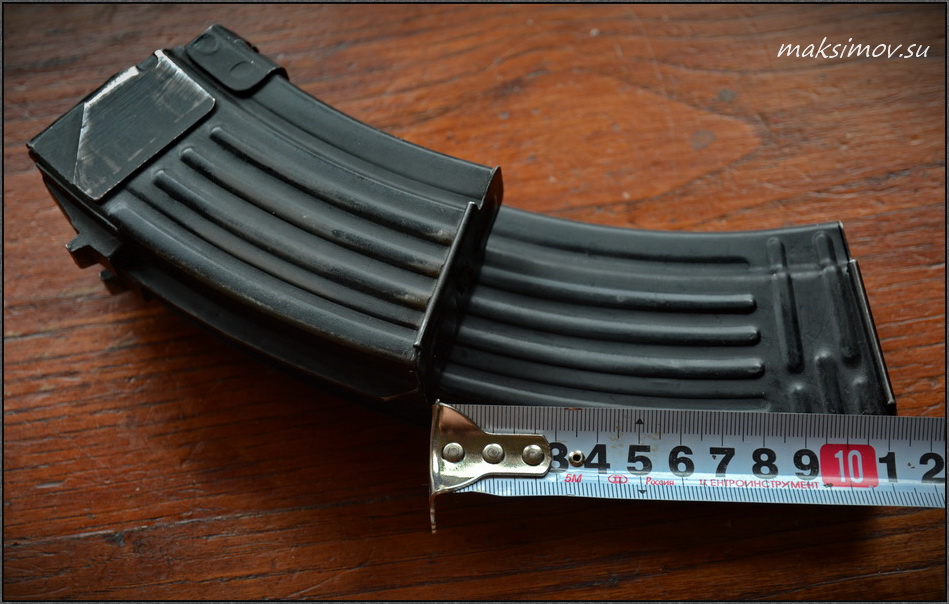

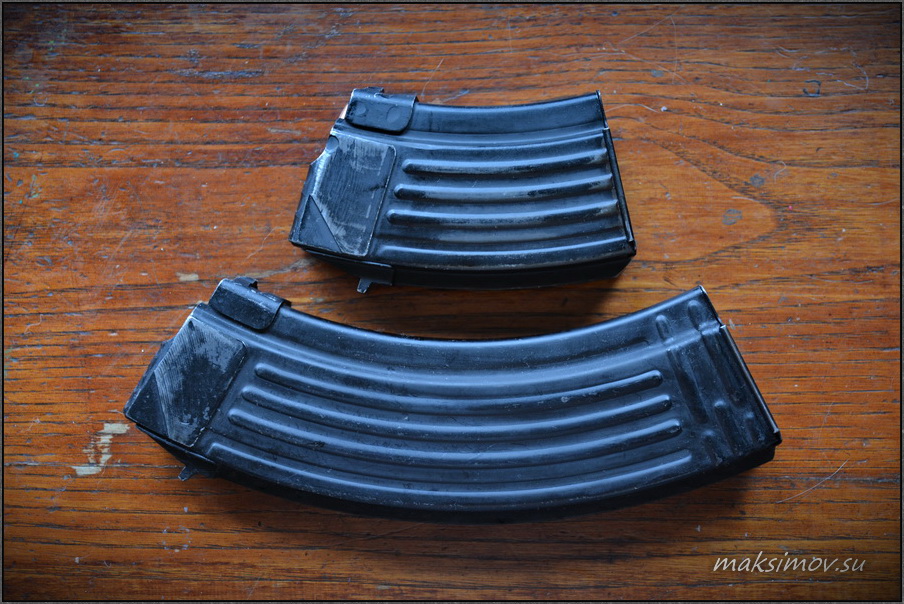

Разметка линии отпила
![](/gallery/tuning/akm-magazin-5-mest/23m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/24m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/25m.jpg)

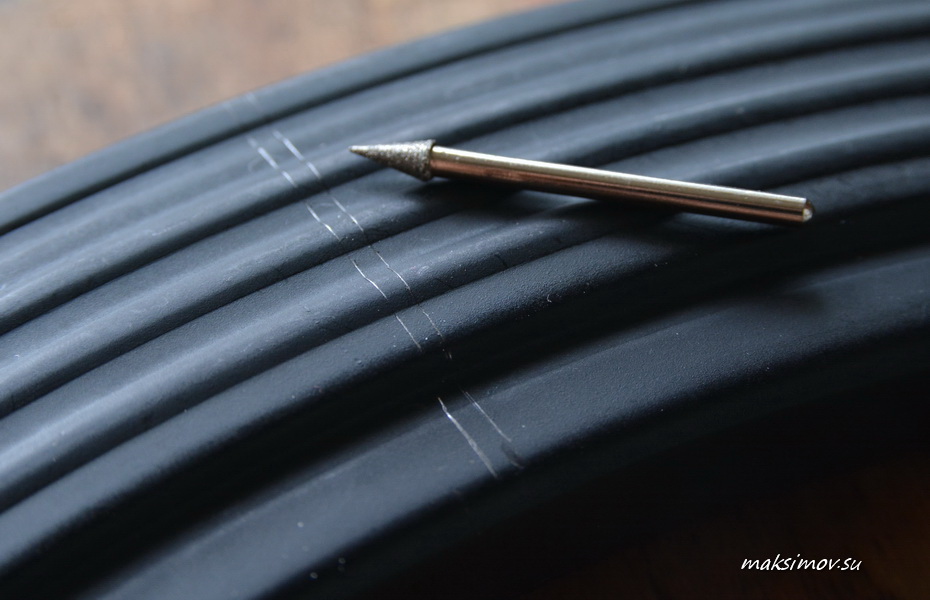

Размечаем
![](/gallery/tuning/akm-magazin-5-mest/3m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/4m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/5m.jpg)

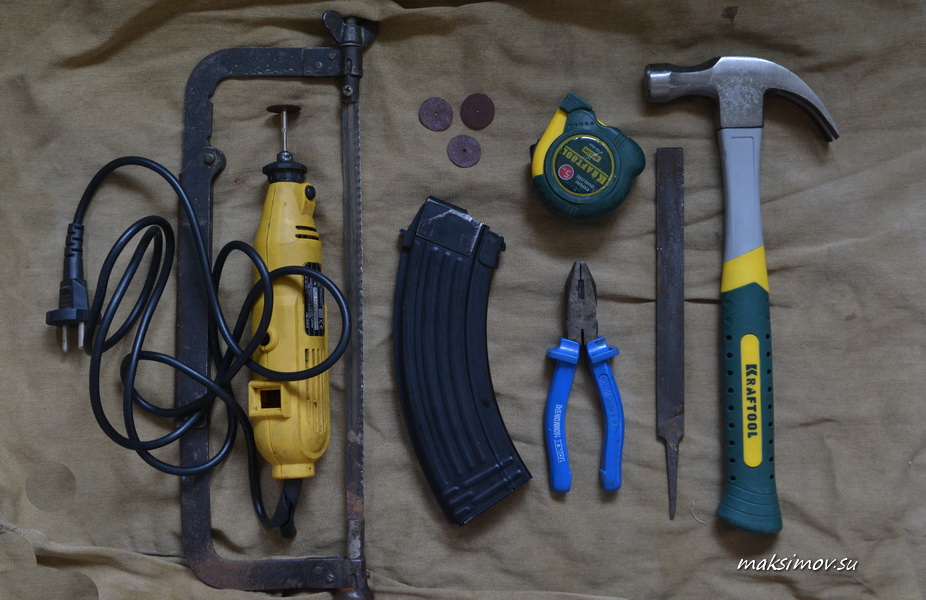

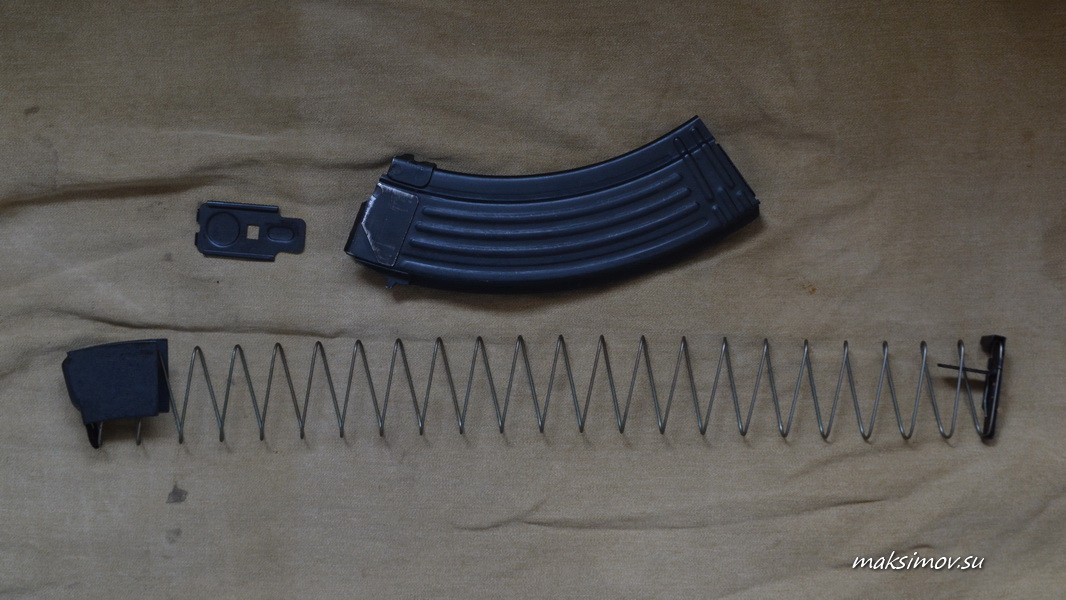

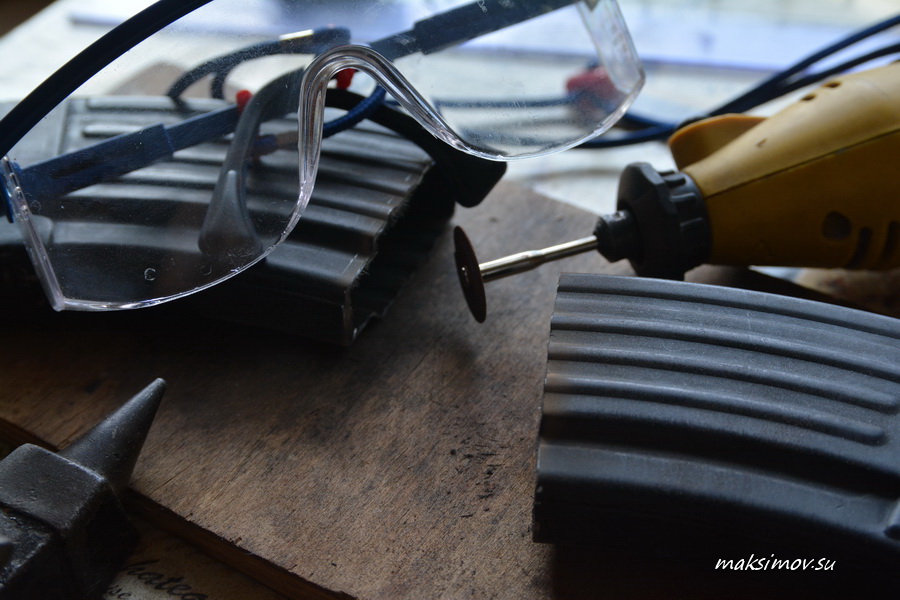

Сделать короткое из длинного всегда проще. Поэтому берём гладкий или ребристый 30/40-местный магазин от АК/АКМ, ножовку (лучше – дреммель с отрезным диском), напильник, что-то стальное-острое для черчения по металлу, линейку, любые тиски и молоток. Пригодятся также защитные очки и холодная воронилка/маркер.

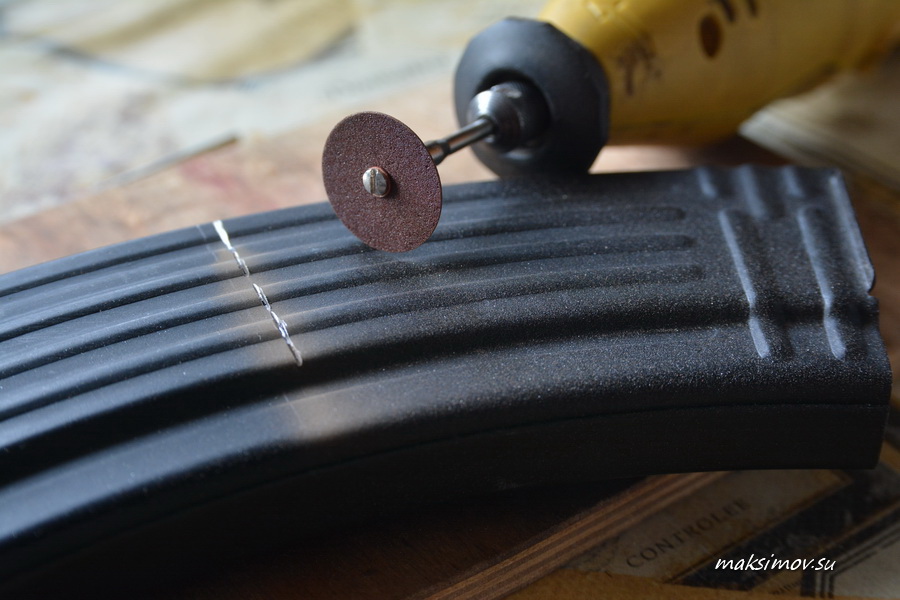

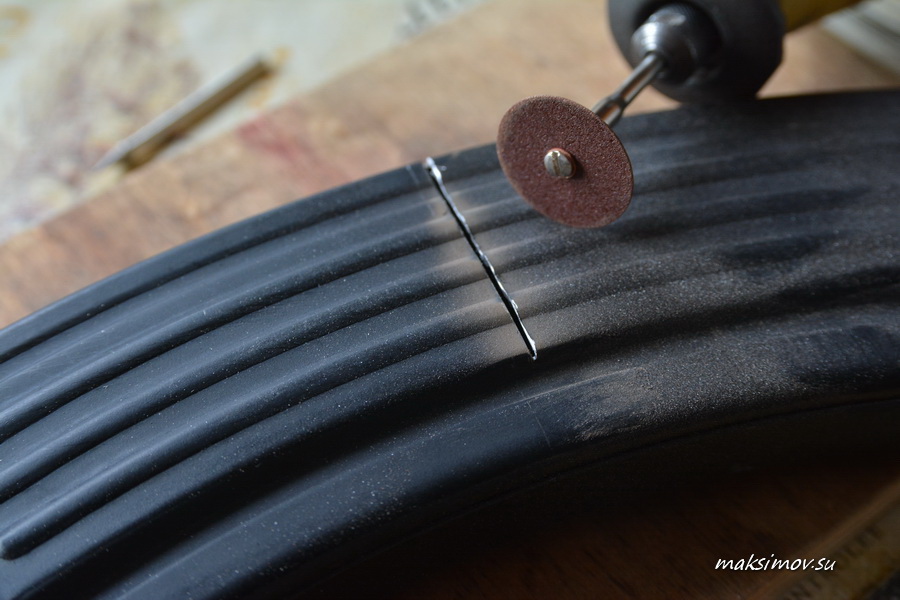

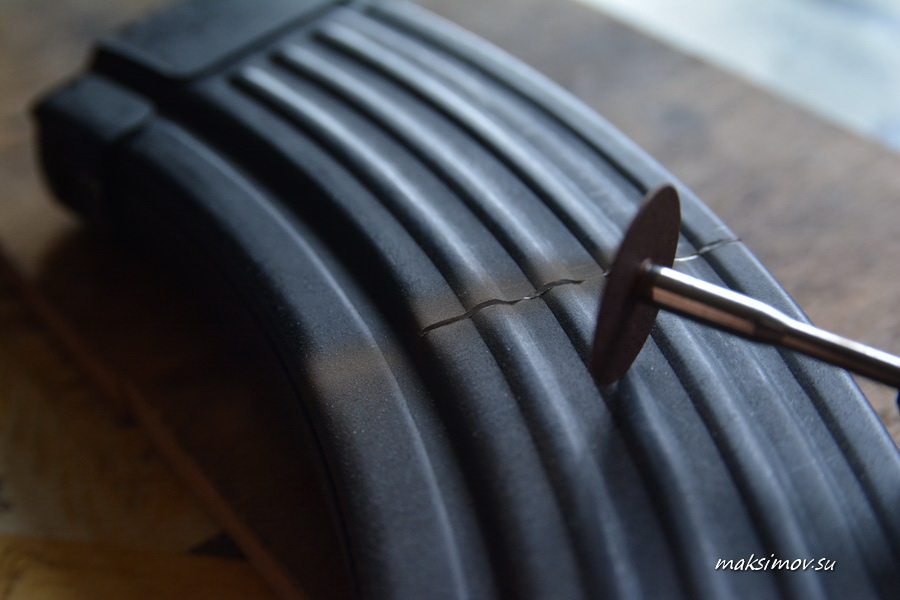

Пилим магазин
![](/gallery/tuning/akm-magazin-5-mest/6m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/7m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/8m.jpg)
На фотопоказана работа с 30-местным стальным магазином. Сразу отмечу, что без проблем можно такую же манипуляцию по укорачиванию произвести и с пластиковым «рыжиком», но там в качестве загибов для удержания пятки магазина используются гнутые скобки, изготовленные из пружины магазина. Для работы с пластиковым магазином нужна дрель со сверлом, соответствующим толщине проволоки пружины магазина.

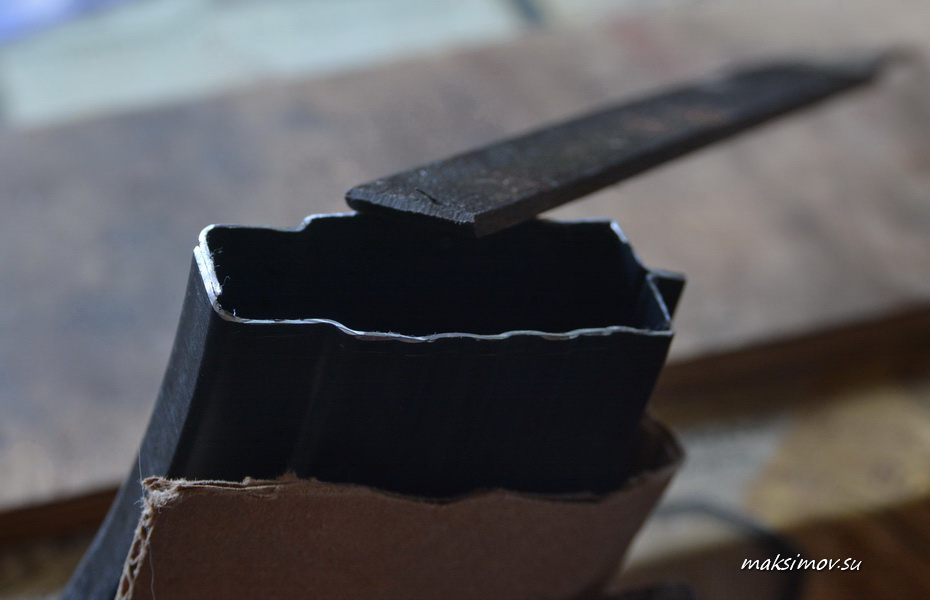

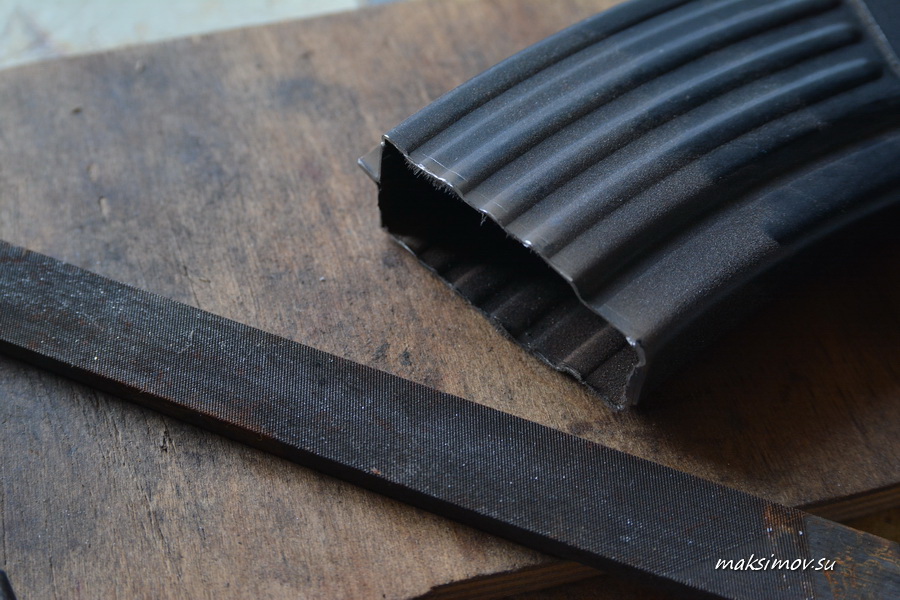

Выравниваем срез
![](/gallery/tuning/akm-magazin-5-mest/9m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/10m.jpg)

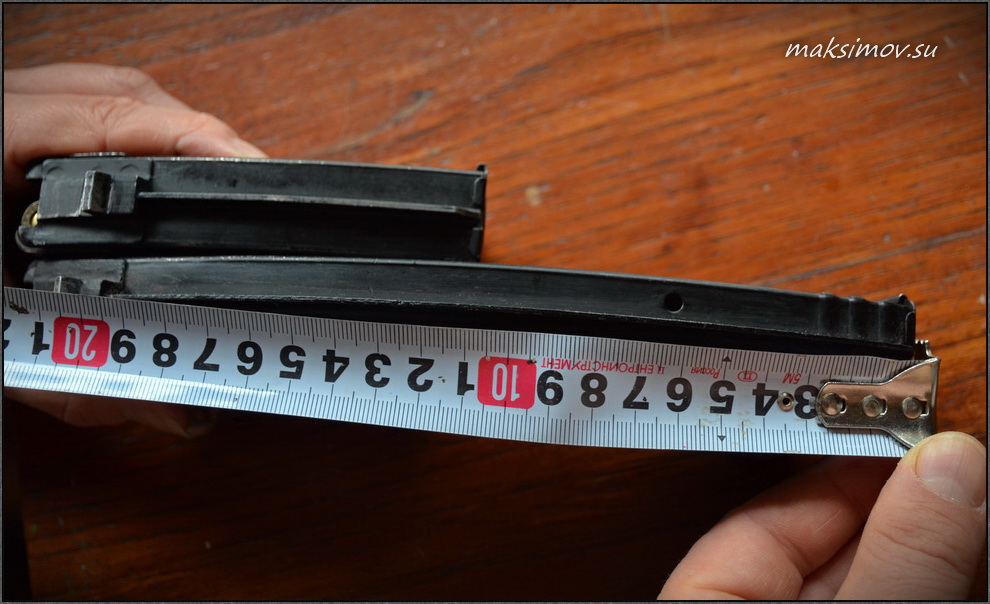

Самое главное – правильно отмерить. Но это несложно – по заднему торцу (где ребро) магазина рулеткой или гибкой линейкой отмеряем 11 см, ставим отметку. Сделать это лучше сразу с двух сторон. Магазин имеет изгиб, поэтому кладём его горизонтально плашмя и от этой нашей отметки проводим чертилкой черту поперёк магазина, деля его на неравные по длине половинки с примерно одинаковым торцевым углом.

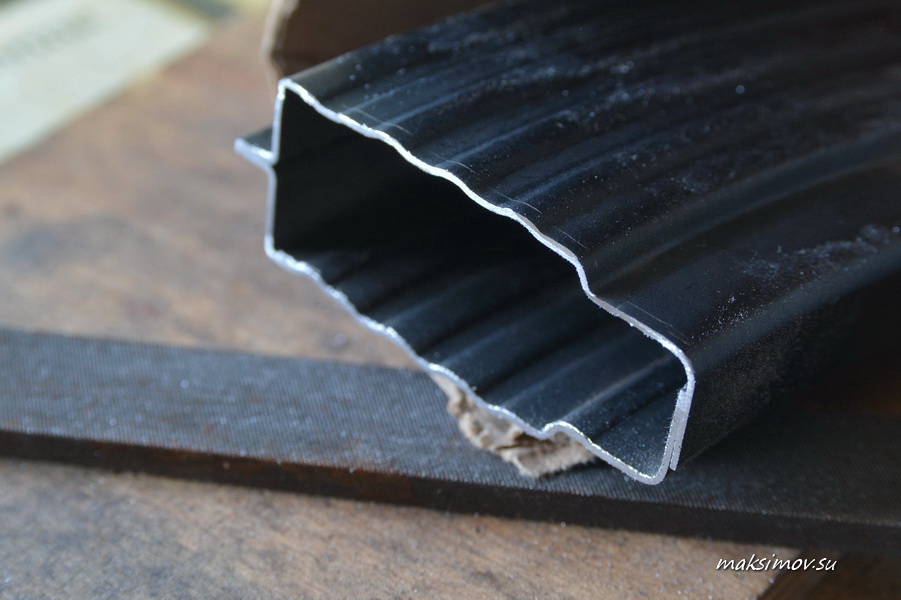

Выровняли
![](/gallery/tuning/akm-magazin-5-mest/11m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/12m.jpg)
Точность угла здесь не столь критична, как и ошибка в несколько миллиметров по длине отрезков – всё это потом можно скорректировать или напильником или, если слишком укоротили, - подтачиванием подавателя (его укорачиванием). После отмеривания отступаем примерно на 3 мм в сторону пятки магазина и проводим ещё одну параллельную черту – это припуск на отгибы держателя пятки магазина.

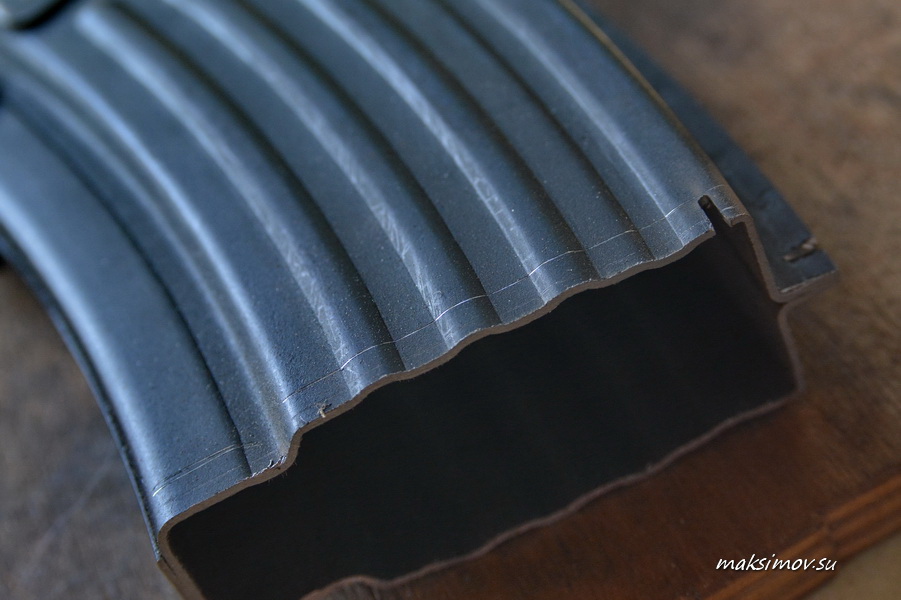

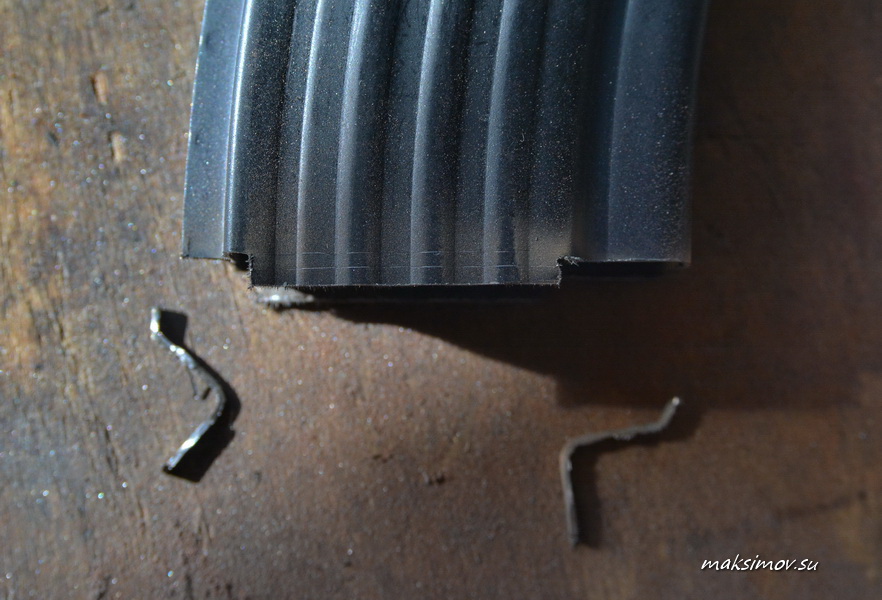

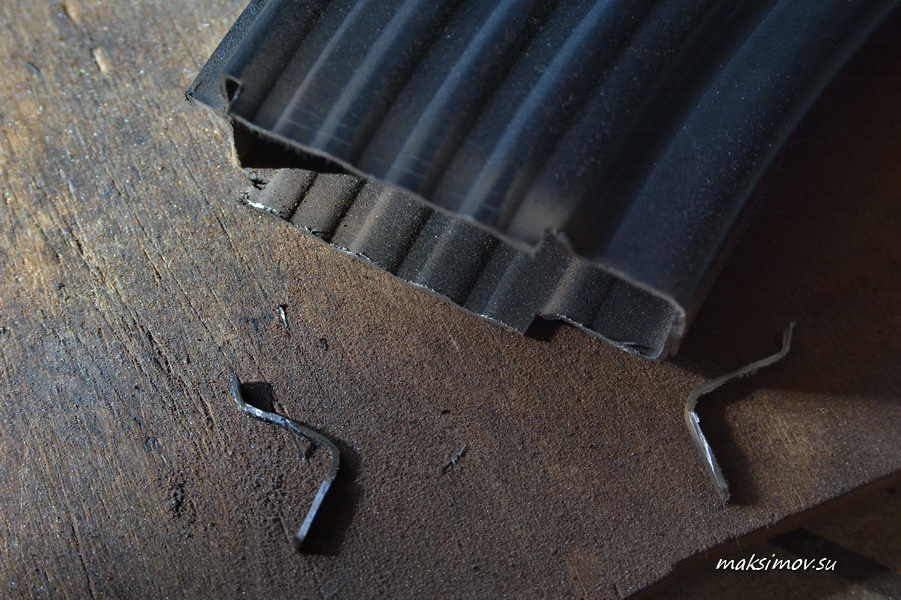

Запили по первой линии
разметки линии с торцов магазина
![](/gallery/tuning/akm-magazin-5-mest/13m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/14m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/15m.jpg)
Потом берём дреммель и распиливаем пустую коробку магазина по нижней (которая ближе к пятке) отмеченной линии. Скорее всего, идеально ровно отпилить не получится, но это не страшно – берём бархатный напильник и выравниваем пиленый торец верхней части магазина. Смотрим, чтобы не было завалов.
Потом по второй линии делаем запилы с переднего и заднего торцов магазинной коробки. Подравниваем и эти запилы, потом зажимаем в тисках один из торчащих будущих загибов и загибаем корпус магазина на 90 градусов относительно зажатого «уха». Также гнём второй загиб.

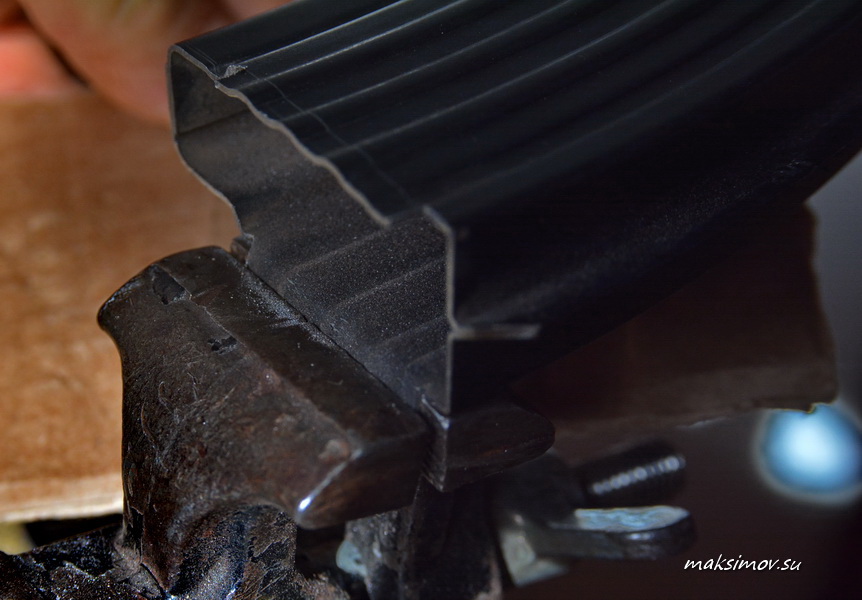

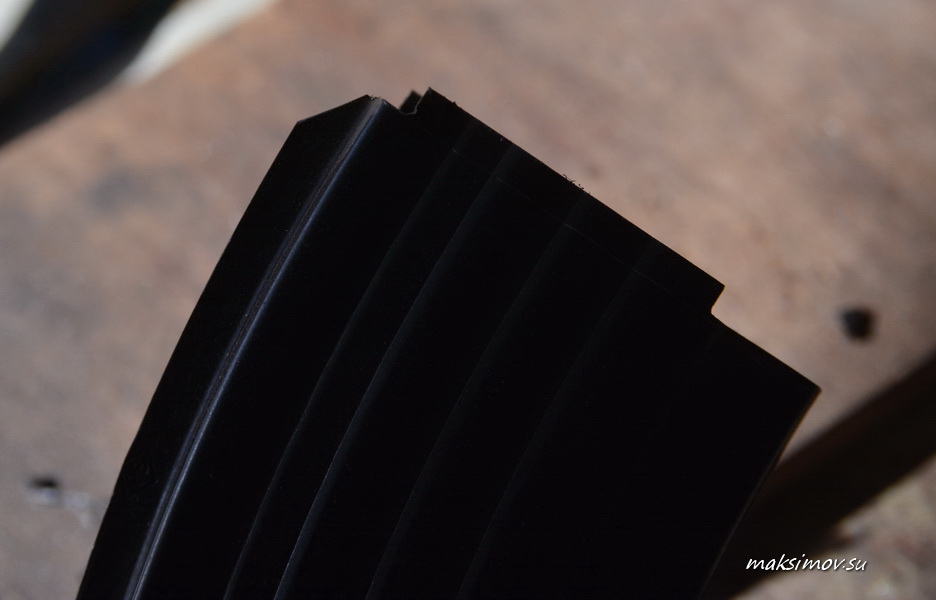

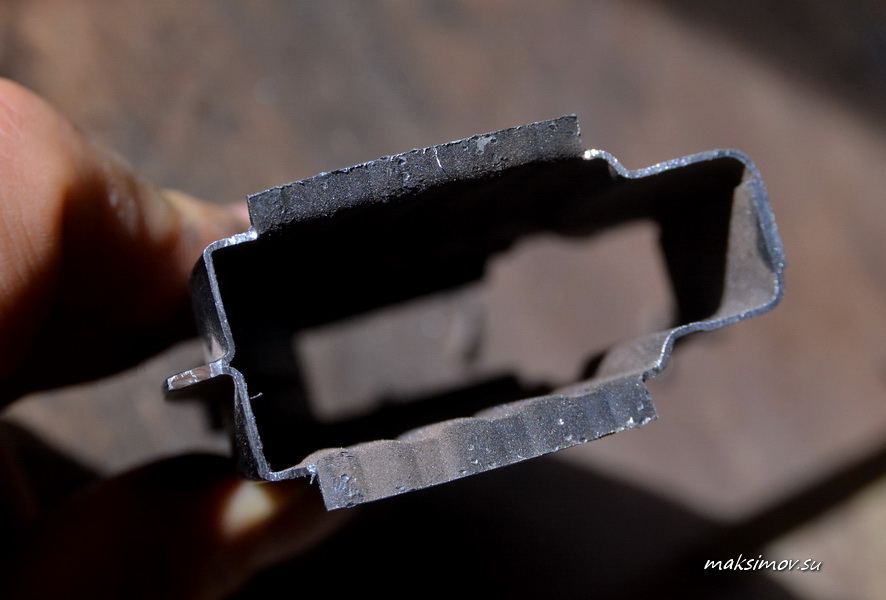

Гнём образовавшиеся "уши",
делаем загибы под пятку (крышку) магазина
![](/gallery/tuning/akm-magazin-5-mest/16m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/17m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/18m.jpg)
Идеально согнуть од 90 градусов вряд ли получится, поэтому аккуратно дорабатываем молотком. Надеть пятку магазина сразу не получится – всё будет кривовато, плюс наверняка загибы будут длиннее чем нужно. Решаем эту проблему при помощи напильника: зажимаем магазин новыми загибами вверх и выравниваем их плоскость.

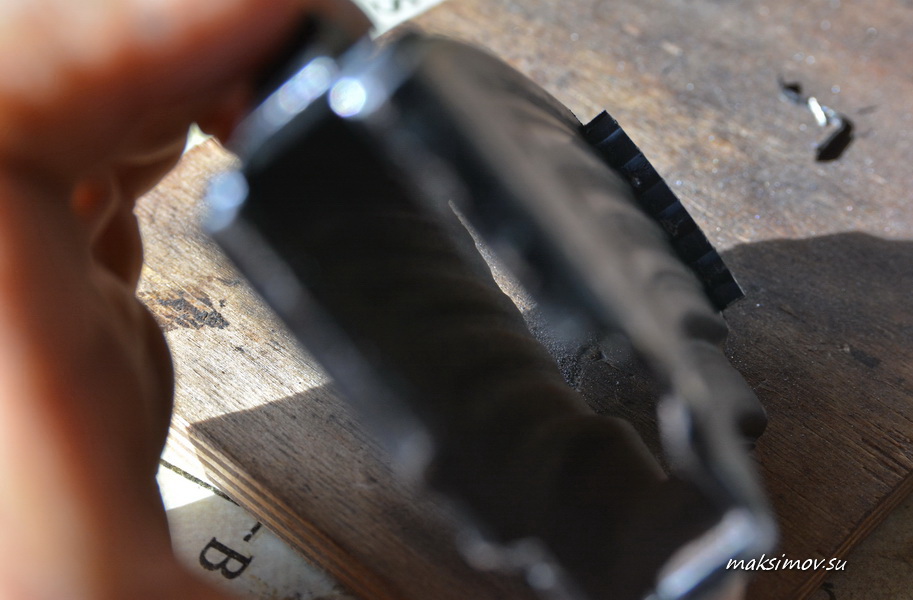

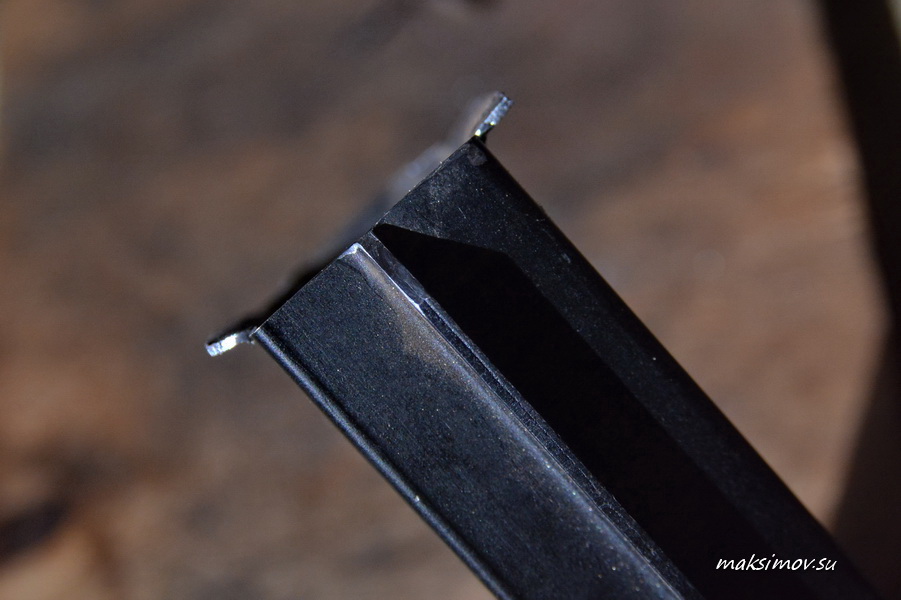

Образовавшиемя загибы
перед итоговым обтачиванием под размер пятки
![](/gallery/tuning/akm-magazin-5-mest/19m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/20m.jpg)
Потом стачиваем лишнее по ширине, делаем краевые фаски, подпиливаем рёбра магазина (я это сделал круглым надфилем) и опять пробуем надеть крышку. Если она будет чуть болтаться – ничего страшного, пружина подожмёт. У меня всё село очень плотно и чётко.
При желании можно подворонить оголённый металл, иначе он будет мгновенно ржаветь. Вся работа может занять от 15 минут до часа, в зависимости от вашего оснащения и квалификации.

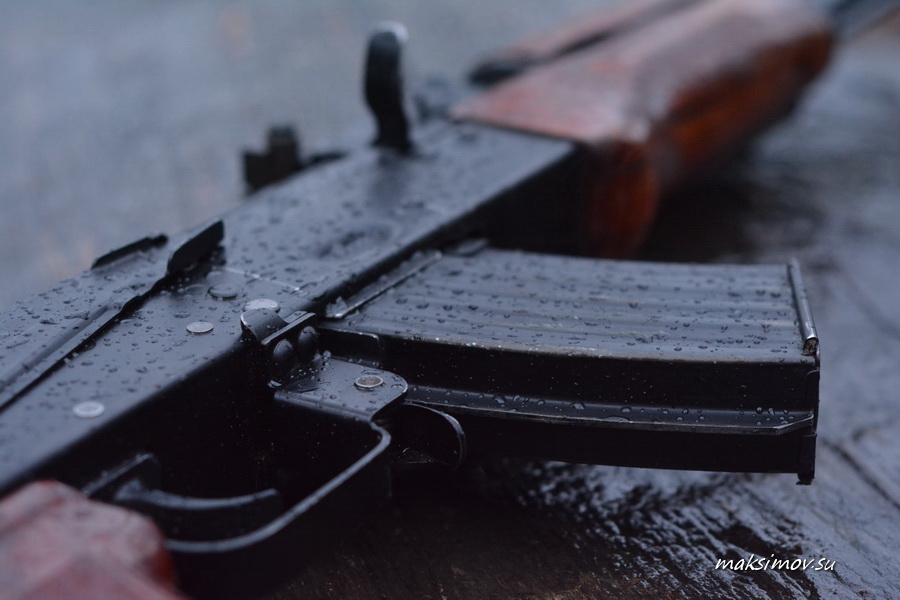

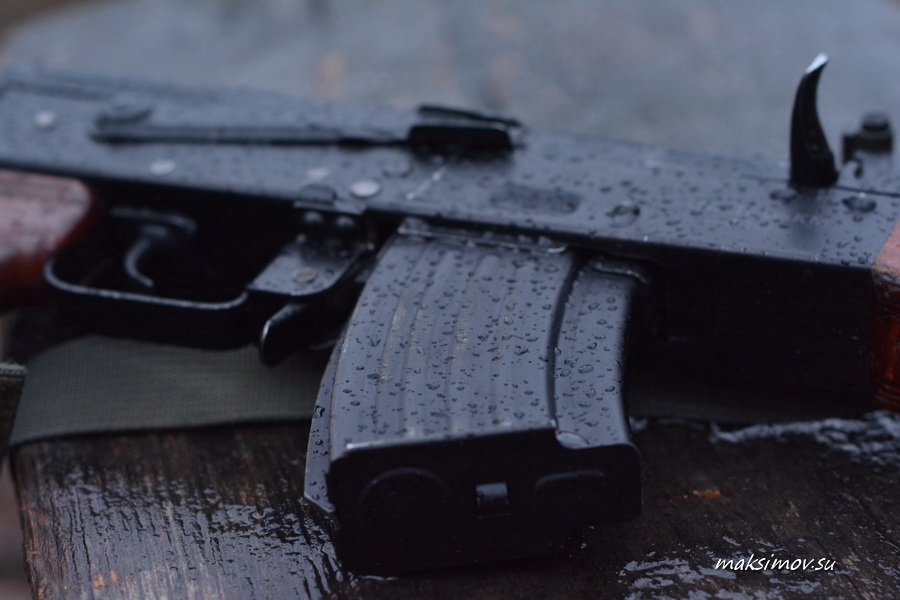

Результат
![](/gallery/tuning/akm-magazin-5-mest/21m.jpg)
![](/gallery/tuning/akm-magazin-5-mest/22m.jpg)
Удачной охоты!
