В процессе эксплуатации пневматической винтовки ATAMAN M2 Varmint я перепробовал много оптических прицелов и кронштейнов к ним. В итоге остановился на высококлассном прицеле «Дедал» DH 7-28х56 и моноблоке Innomount производства германской фирмы INNOGUN.


Магазин и лоток подачи пули от Евгения Сафронова
на винтовке ATAMAN M2 Varmint



Ссылка на сайт
"Высококлассные аксессуары
для пневматических винтовок"


Полученный комплекс прекрасно отвечал возможностям этой прецизионной винтовки. Он устраивал меня во всём, кроме невозможности использования штатного барабанного магазина – его установке мешала балка моноблока.


Магазин
и установочная база




Поиск решения проблемы привёл к паллиативному варианту – установке направляющего лотка для однозарядной стрельбы. Утешало то, что мастера точной стрельбы из РСР-пневматики чаще всего стреляют именно в однозарядном режиме.

Это снижает риск повреждения мягкой свинцовой пули, что улучшает кучность и в целом делает стрельбу более стабильной.


Магазин
и установочная база




Поэтому такой вариант мне показался оптимальным решением. По крайней мере, в рамках спортивной стрельбы. А по итогам тестирования он меня устроил полностью.

Дополнительным плюсом после монтажа базы и лотка стало улучшение внешнего вида винтовки – теперь не было зияющей дыры в середине ствольной коробки.

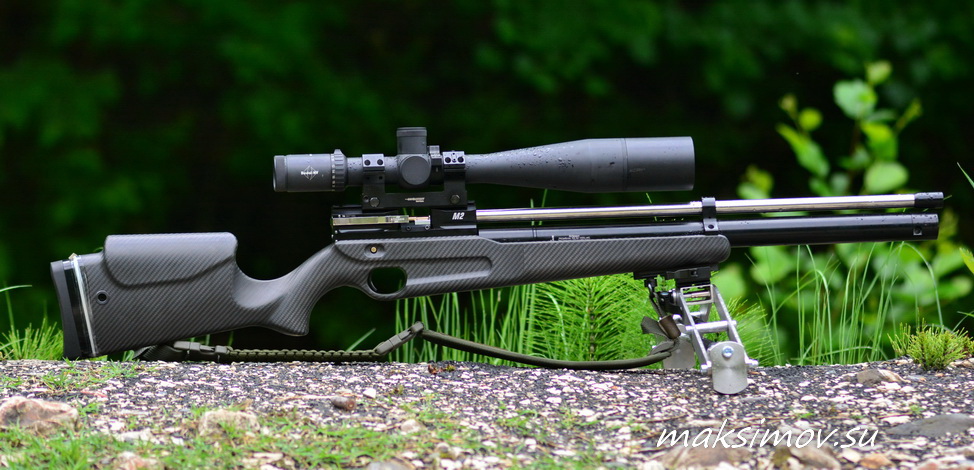

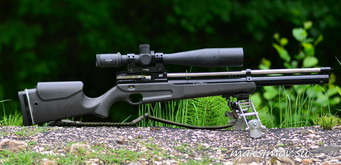

Высокоточная винтовка ATAMAN M2 Varmint
в калибре 6,35 мм,
на которую были установлены изделия
разработки Евгения Сафронова



Для доработки своей винтовки я использовал базу и лоток для однозарядной стрельбы для винтовок Ataman M2R разработки Евгения Сафронова (Pechto) из г. Москва. Евгений занялся разработкой аксессуаров для пневматики в 2016 году.

Начинал он с линейных магазинов для винтовок Horhe Jager производства КСПЗ, потом перешел на барабаны и аксессуары для пневматики других производителей.

Евгений проектирует в программе SolidWorks. Профильного образования в части конструирования у него нет, но в силу основной деятельности (заместитель начальника производственного участка) Евгений в этой сфере освоил многое. А главное – он накопил большой опыт и знания в области конструирования аксессуаров для пневматики.


Магазин конструкции Е.Сафронова
в работе



Первый прототип магазина Евгений сам изготавливал на ЧПУ фрезере. Сейчас детали по его заказу делают в Питере на мощностях фирмы «Контур Обработки».

Свою продукцию Евгений делает в Москве своими руками. Отправка изделий клиентам – только после полной проверки изделий на работоспособность и по всем качественным параметрам.


Магазин конструкции Е.Сафронова
в работе



База
для крепления магазинов и лотков

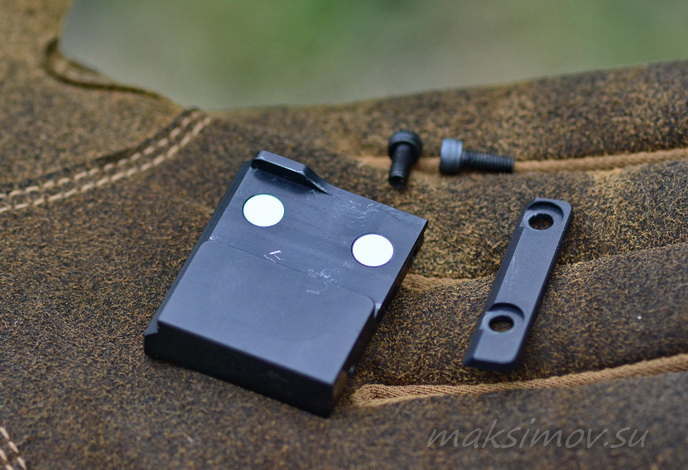

База для крепления магазинов и лотков на винтовки Ataman M2/M2R/ML15 служит для удержания совместимых магазинов и лотков. Изделие выполнено из лёгкого сплава Д16Т, анодировано в чёрный цвет.


База для крепления магазинов и лотков
на винтовки Ataman M2/M2R/ML15




База надёжно крепится к ствольной коробке прижимной пластиной при помощи винтов с головкой под имбусовый ключ (обычный шестигранник). При необходимости база может быть легко демонтирована. Процесс установки базы прост и занимает не более 1 минуты.

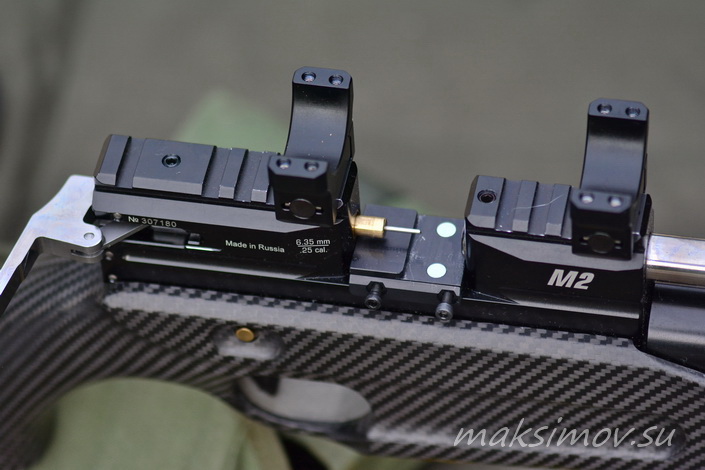

Установка базы для крепления магазинов и лотков

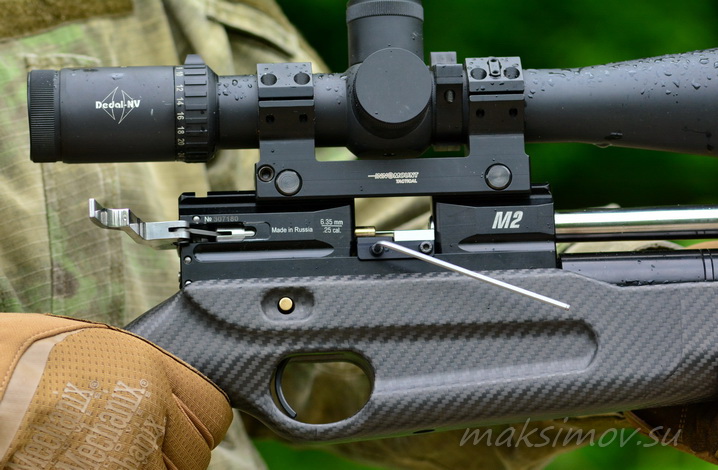

Затяжка фиксирующих винтов



 Процесс монтажа базы
 на винтовку






Лоток
для однозарядной стрельбы

Лоток для однозарядной стрельбы предназначен для установки на винтовки Ataman серий M2R и ML15. Материал – алюминиевый сплав Д16Т.

Лоток крепится к совместимой базе мощными неодимовыми магнитами. Лоток обеспечивает быструю, удобную и аккуратную подачу пули в ствол.

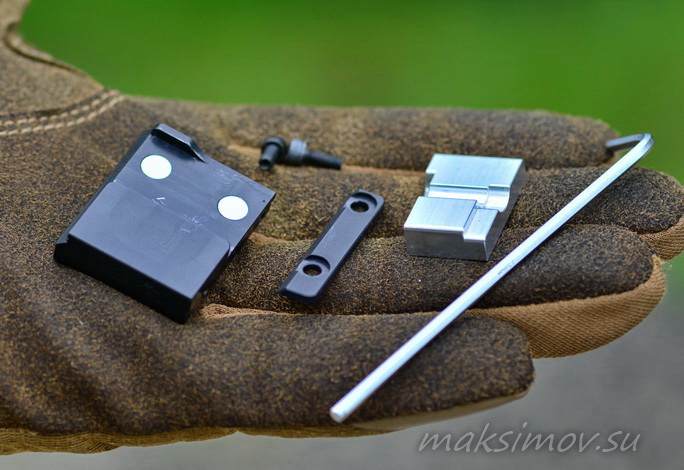

Полный комплект для однозарядной стрельбы:
база и лоток для подачи пуль

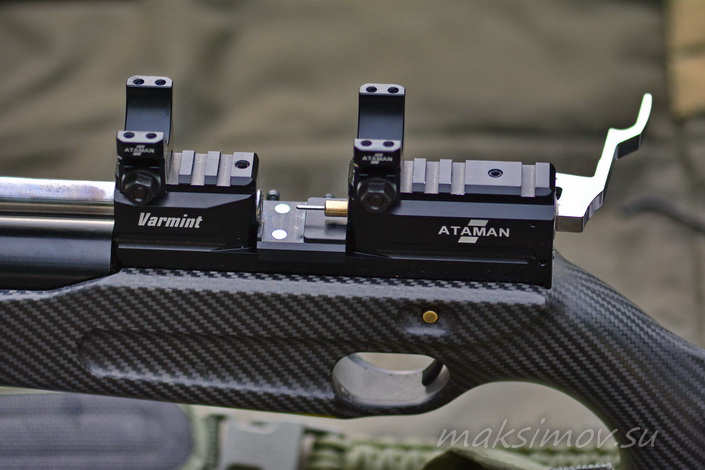

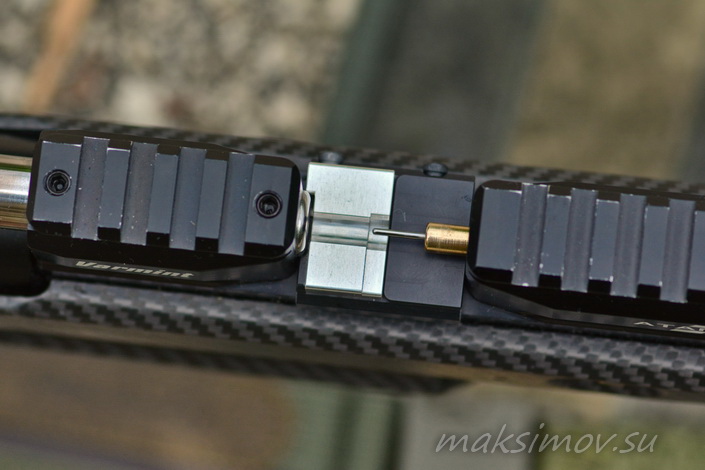

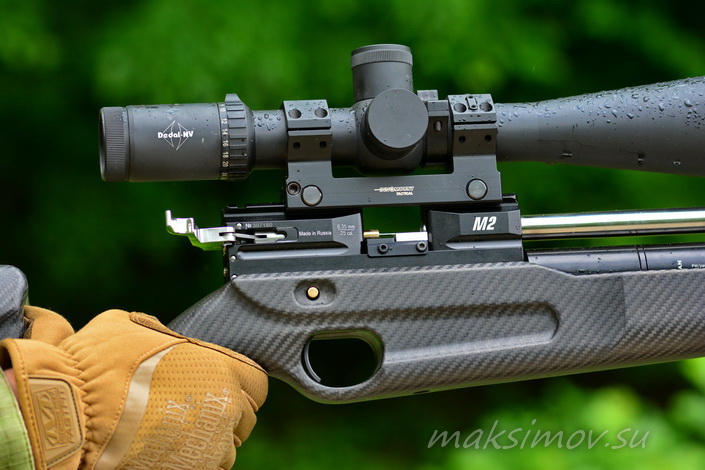

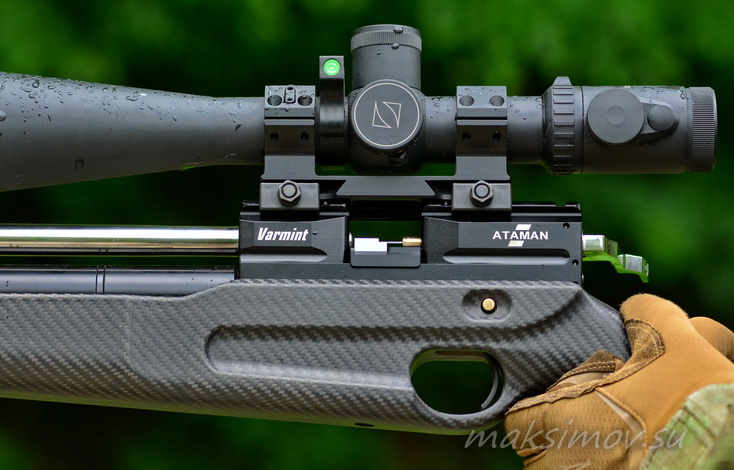

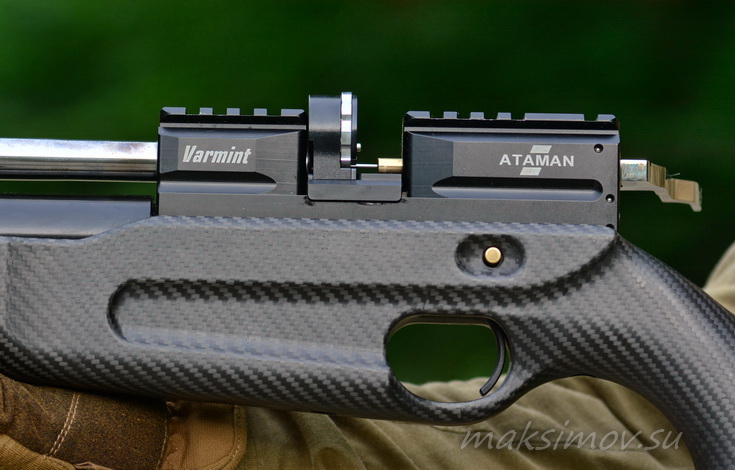

 Установленный комплект,
 вид сверху и справа

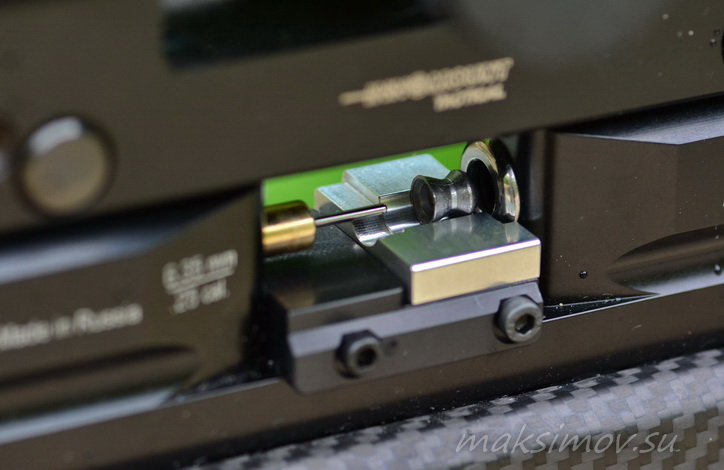

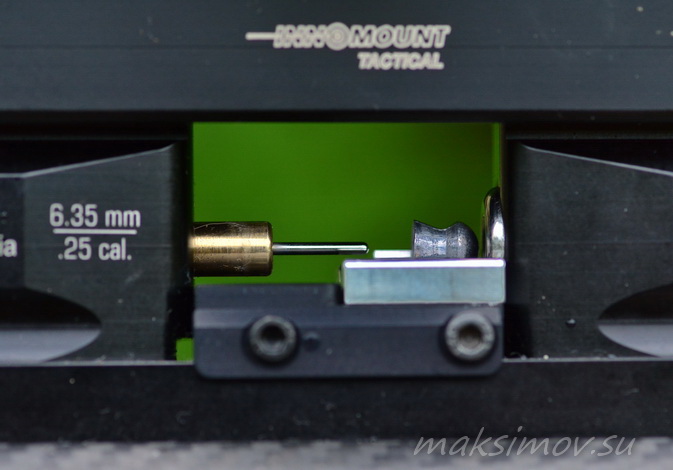

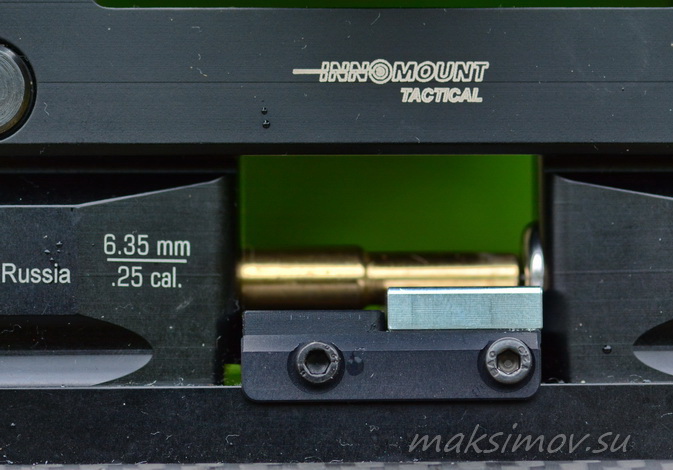

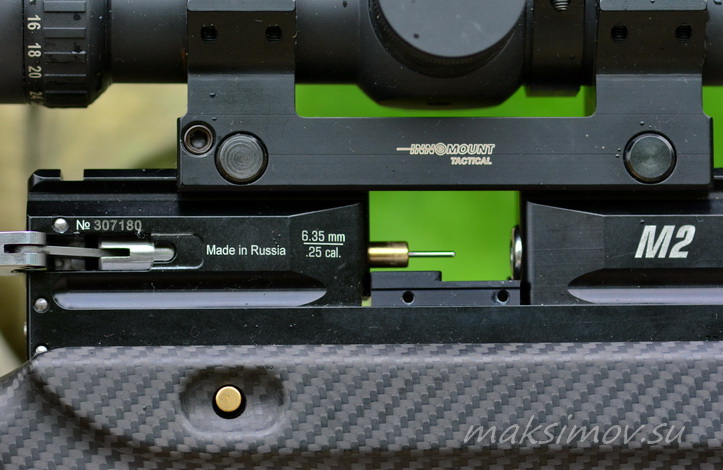

Пуля
на линии досылания

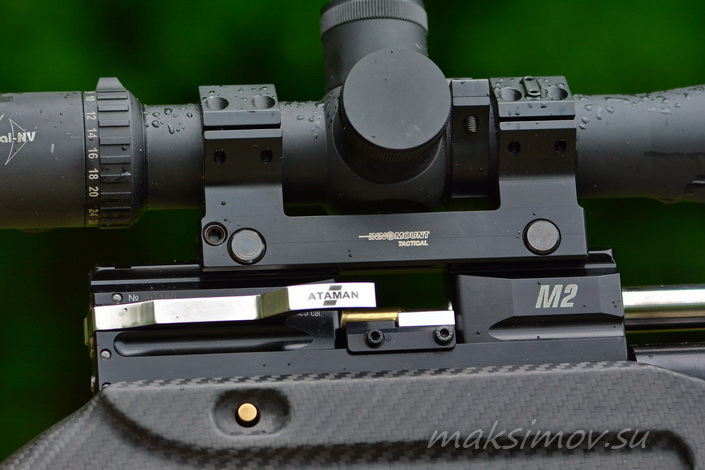

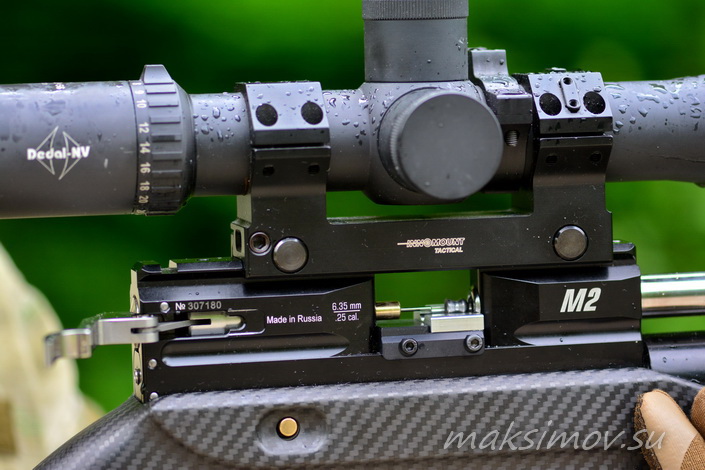

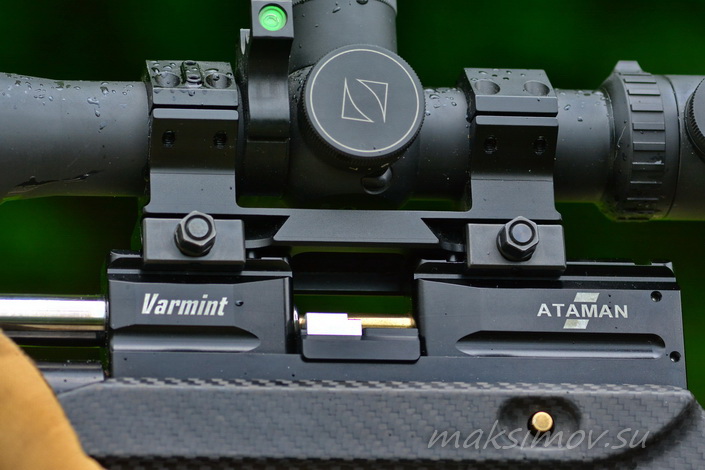

Винтовка с установленнм лотком,
ракурсы




Ещё пара кадров






Автоматический
барабанный магазин на 8 пуль

Ещё одно протестированное изделие от Евгения Сафронова – это автоматический барабанный магазин с отложенным выстрелом для винтовок Ataman M2R/ML15. Это интересная альтернатива штатному магазину производства МЗВО (Ataman).

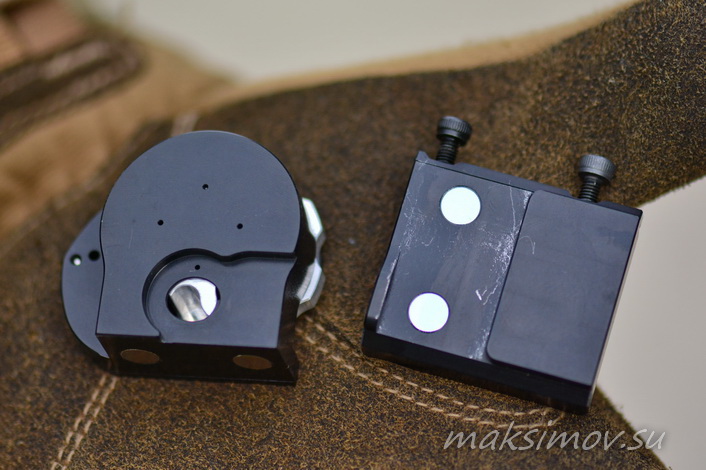

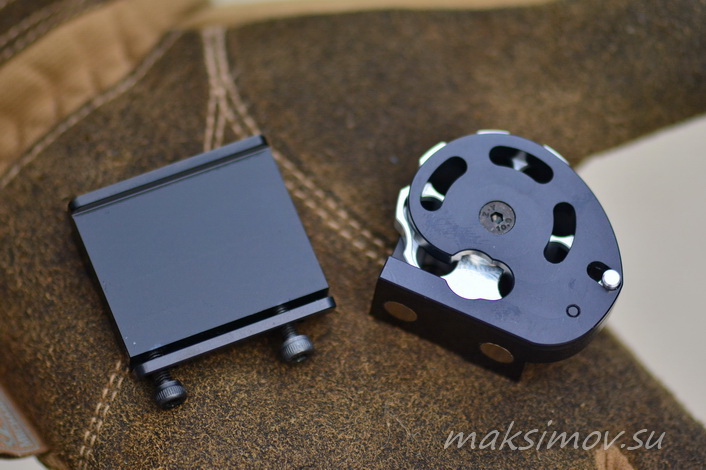

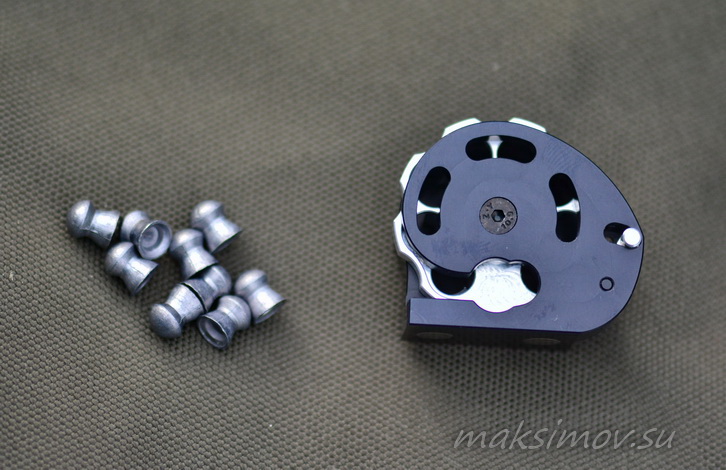

Автоматический барабанный магазин
и пули калибра 6,35 мм



В варианте под калибр 6,35 мм магазин конструкции Сафронова вмещает 8 пуль. Высота выступающей части над планкой вивера 8 мм - как и у «фирменного» заводского барабана.

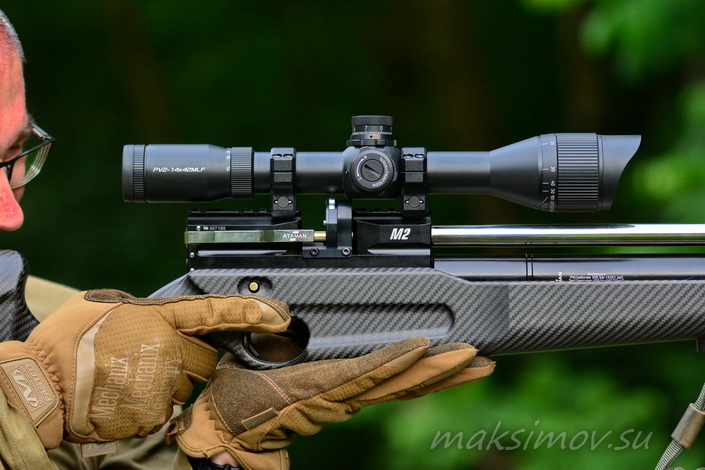

Именно поэтому я не мог использовать этот магазин под прицел с моноблоком, но он замечательно подошёл под вологодский прицел PV2-14x42LF на кольцах Ataman средней высоты.

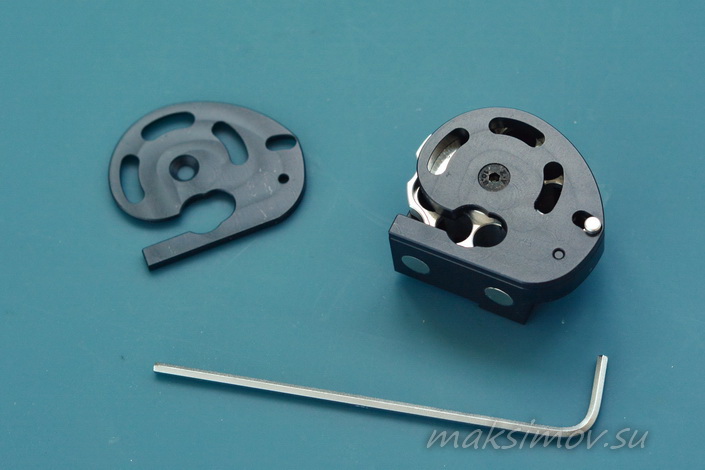

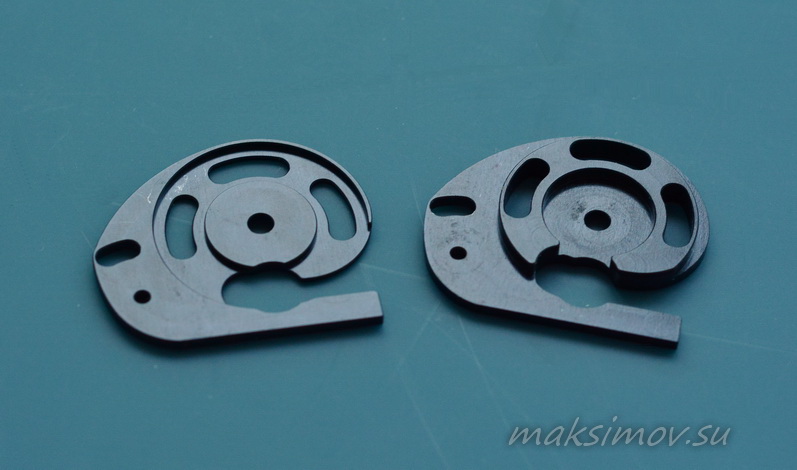

Крышки под пули разной длины




Барабан надёжно крепится к совместимой базе магнитами. Максимальная длина пули — 14,4 мм. В комплекте идут две крышки: одна – в случае применения полнотелых длинных пуль, вторая - для «воланчиков». При использовании крышки для воланчиков максимальная длина пули должна быть не более 11,4 мм.

Расстояние от носика досылателя до казны ствола должно быть 14,5 мм. Если оно меньше, то может потребоваться удерживание рычага взвода в крайнем заднем положении в момент установки на базу снаряжённого барабана.

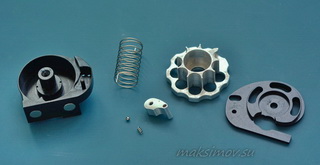

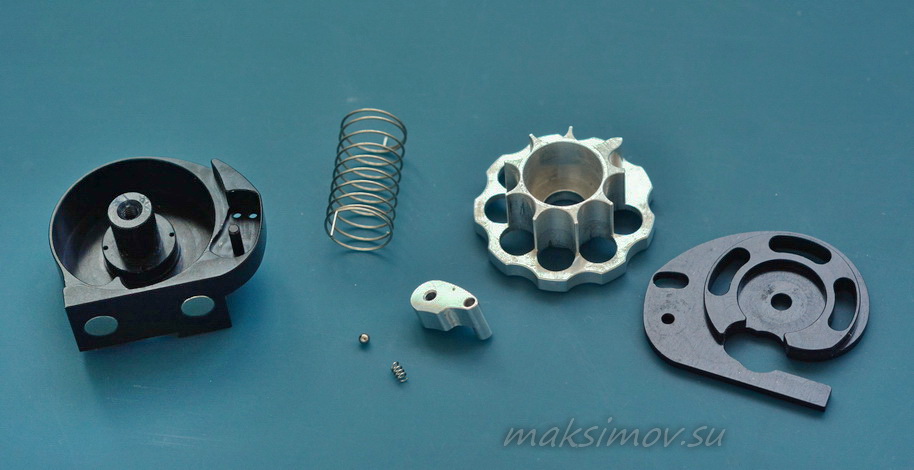

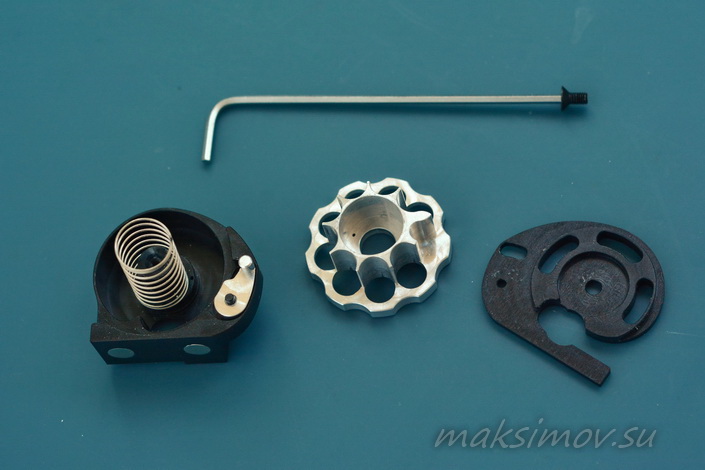

Барабан
в разобранном состоянии




Магазин работает замечательно. Его функциональность можно назвать безупречной. Конструкция изделия отработана до мелочей, качество изготовления высокое. Одно из наиболее значимых достоинств магазина – гарантированное исключение двойного досылания.

При разборке магазина будьте внимательны – в его конструкции есть несколько крохотных деталей, которые найти на полу крайне затруднительно (это из личного опыта).

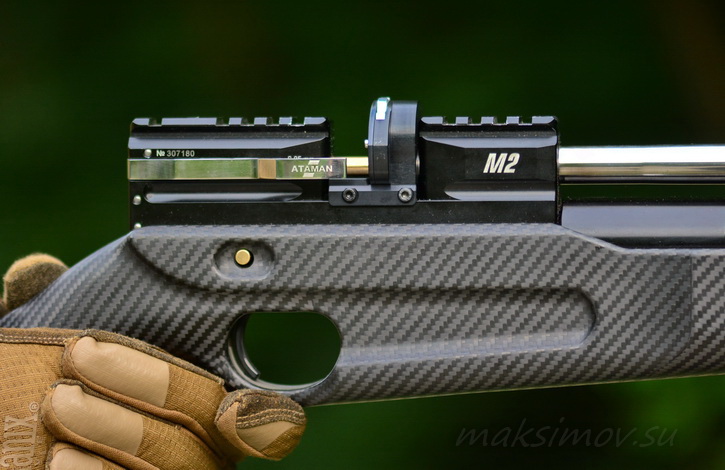

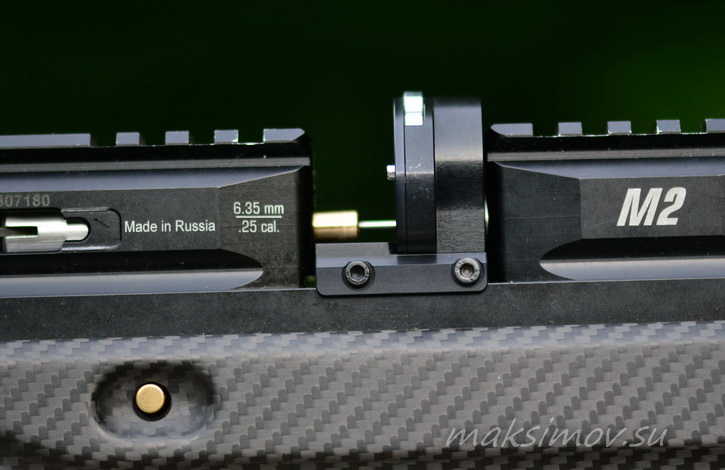

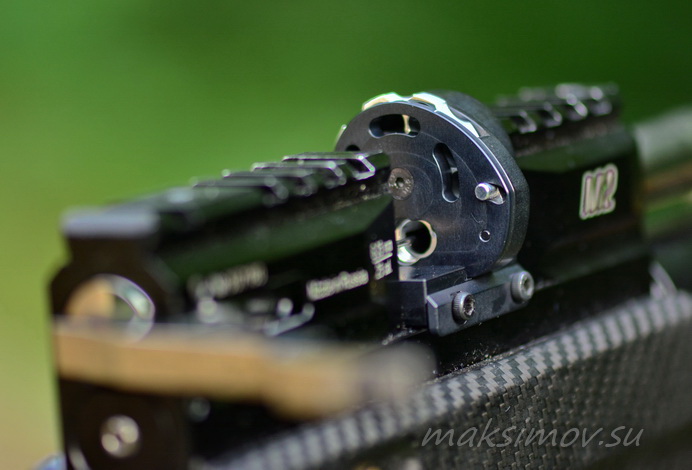

Барабан
установлен на винтовку




В поле  магазин лучше вообще не разбирать. Если без разборки не обойтись, то делать это нужно над какой-нибудь коробкой или пакетом – тогда шансы найти выпавшие детали будут намного выше.

При сборке  барабана конец цилиндрической пружины надо вставить в верхнее отверстие и провернуть против часовой стрелки так, чтобы упор барабана перешёл за упор в корпусе. Если натяжение недостаточное, надо переставить конец пружины в корпусе в другое отверстие: для ослабления усилия - на 9 часов или на 3 часа – для увеличения усилия.

Изменения  усилия в любом случае будет на 25%. Нижнее отверстие нужно для радикальных мер по изменению жёсткости, в чём обычно нет нужды.

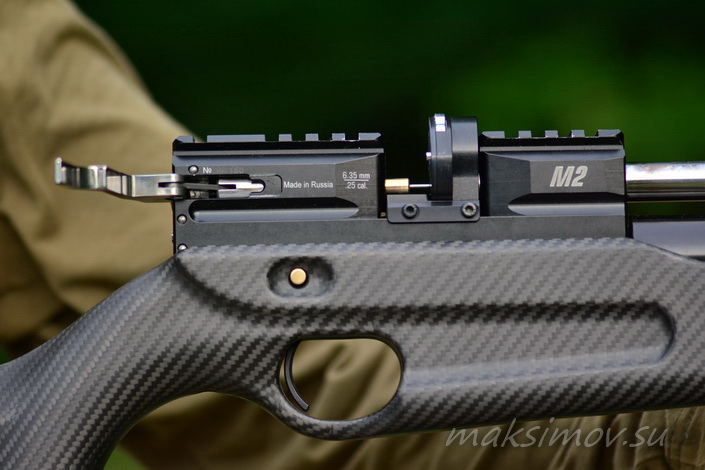

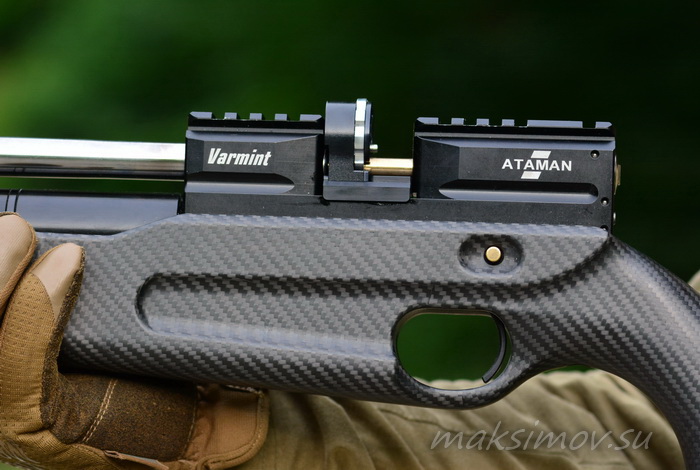

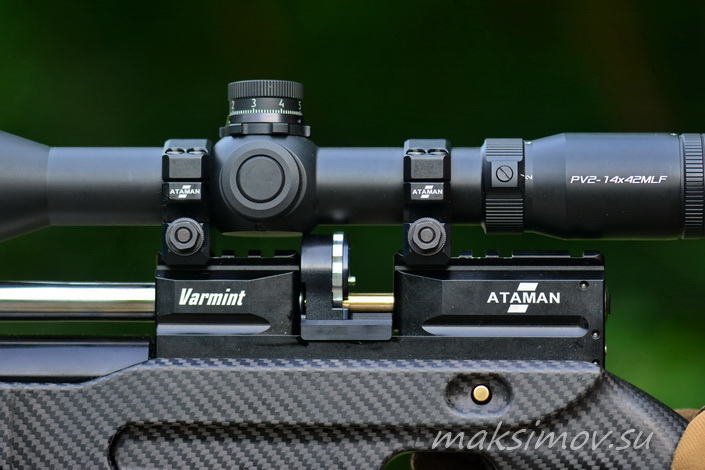

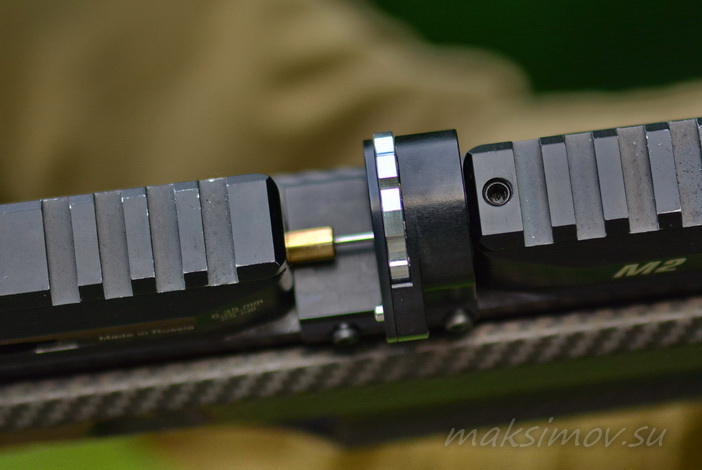

Барабан
на винтовке крупным планом






Заключение

Все показанные изделия с сайта AirMagTech хорошо продуманы конструктивно и имеют высокое качество изготовления. Оксидирование также на высоте. При установке изделий на винтовку у меня не возникло каких-либо затруднений. Полученный комплекс работает безукоризненно, внешне всё выглядят «по-оружейному», эстетично. Рекомендую.

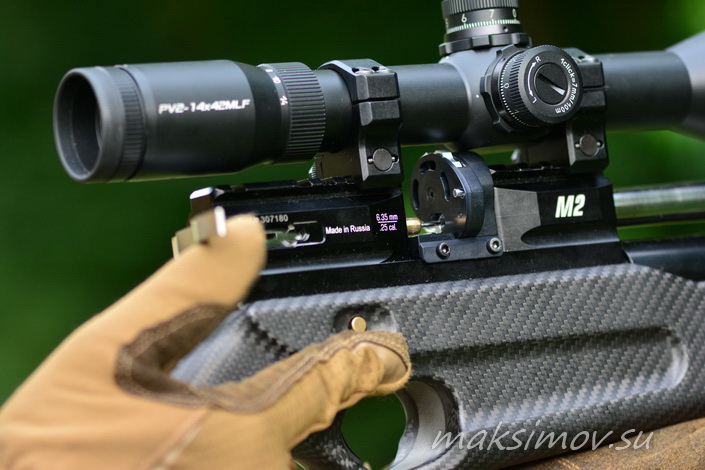

Магазин конструкции Е.Сафронова
для РСР винтовки M2 ATAMAN в работе








Метких вам выстрелов!
