Этот материал является попыткой систематизации информации о прицеле DH 5-20х56 - флагманской модели прицельной дневной оптики одного из ведущих отечественных производителей «Дедал-НВ».


Прицел DH 5-20x56 в работе



По мере получения новой информации любого плана, данный материал может пополняться и редактироваться. Текущая версия актуальна на август 2017 года.


Штатный кофр,
в котором поставляется прицел






О «Дедале-НВ»
как предприятии

АО «Дедал-НВ» было создано в 1991 году на базе российского государственного оборонного предприятия в рамках конверсии оборонного производства.


Прицел DH 5-20х56
и предобъективная
тепловизионная насадка "Невеста-С"




Произошло это событие в период большой конкуренции среди полусотни компаний, работающих в области оптического приборостроения.


На фото ниже - 12,7-мм винтовка АВСК "КОРД" в работе с банкой от "Ротор-43".
На оружие установлен оптический прицел Дедал 5-20х56 на штатном моноблоке.
Прицел без проблем держит отдачу калибра 12,7х108 мм,
подтверждённый настрел одного прицела на этом калибре - около 20 000 (двадцати тысяч выстрелов)



И вот уже на протяжении 25 лет продукция предприятия поставляется на экспорт в страны Европы, США, Канаду и ряд азиатский стран.


Особенности конструкции
кронштейна WP02-D34
для прицела DH 5-20x56




В течение последних десяти лет АО «Дедал-НВ» выполняет поставки разработанных приборов ночного видения, ночных и дневных прицелов в интересах полицейских антитеррористических подразделений силовых структур России.


Особенности конструкции
кронштейна WP02-D34
для прицела DH 5-20x56




Прицелы ночного видения, прицельные комплексы день-ночь и дневные прицелы производства «Дедал-НВ» после проведенных испытаний приняты в штатную комплектацию снайперского оружия, выпускаемого российскими заводами.

В рамках выполнения экспортных заказов, через ФГУП «Рособоронэкспорт» компанией «Дедал-НВ» выполнено более 30 крупных контрактов на поставку дневных и ночных прицелов, а также прицельных комплексов день/ночь как отдельно, так и в составе систем стрелкового вооружения.


Ещё несколько ракурсов
деталей кронштейна
WP02-D34 для прицела DH 5-20x56




Компания имеет собственную команду снайперов, которая наряду с другими стрелками неоднократно занимала призовые места с оптикой «Дедал-НВ» как на российских, так и на международных снайперских соревнованиях (см. справку).


Ещё несколько ракурсов
деталей кронштейна
WP02-D34 для прицела DH 5-20x56




Компания «Дедал-НВ» имеет собственное производственное здание, где, в целях надлежащего исполнения российских и экспортных контрактов, организован практически полный технологический цикл производства приборов.

Это: механический цех, оптический цех, участок электроники, сборочный цех, ОТК со всем необходимым юстировочным и метрологическим оборудованием (сертификат ISO 9001) и вспомогательные службы.


Элементы фиксации
кронштейна WP02-D34 на планке "Вивера"




К настоящему времени, как в России, так и за рубежом АО «Дедал-НВ» является признанным производителем профессиональных систем ночного видения, дневной и тепловизионной техники, успешно конкурирующей с лучшими зарубежными образцами.

Некоторые изделия «Дедал-НВ» по качественным параметрам занимают верхнюю ступень среди мировых аналогов.


Элементы фиксации
кронштейна WP02-D34 на планке "Вивера"





О «Дедалах»
и не только

Этот материал задуман как хорошо иллюстрированный источник практической информации о модели DH 5-20х56. Несколько лет назад про прицелы «Дедал» в сети болталась только разрозненная и противоречивая информация.

К ночной оптике «Дедал» претензий как раз не было, а вот дневные прицелы у стрелков вызывали, скажем так, разные эмоции (особенно у тех, кто эти прицелы не держал в руках).


Модуль подсветки
прицельной сетки
прицела DH 5-20х56




И не суть важно, что негативных отзывов по самым первым дневным «Дедалам» можно было в буквальном смысле пересчитать по пальцам одной руки, что было это давно и что причинами появления негатива были объективные и вполне объяснимые причины.

Главное, что были «зацепки» для критики, которые конкурентами «Дедала» и им сочувствующими на разные лады перепеваются до сих пор.

Возможно, именно из-за этих единичных вбросов дневная оптика «Дедал» долгое время оставалась вне рамок моего внимания.

Это продолжалось ровно до того момента, пока несколько авторитетных российских стрелков в приватном разговоре не высказали мне свою точку зрения (сугубо положительную) касательно дневных прицелов производства «Дедал», в т.ч. – в прямом сопоставлении с прицелами от известных западных брендов.


Модуль подсветки
прицельной сетки
прицела DH 5-20х56




В итоге у меня появились и в течение примерно полутора лет находились в эксплуатации две имеющиеся на тот момент серийные модели: DH 5-20х56 и DH 3-15х50.

В этой статье на ряде фотографий присутствуют обе модели, что позволяет визуально сопоставить прицелы по внешним параметрам. Сейчас мы подробно поговорим о прицеле DH 5-20х56, а почитать о модели DH 3-15х50 можно вот здесь.


Объектив и окуляр
прицела DH 5-20х56.
Хорошо видно просветление линз




Наибольший опыт эксплуатации у меня сформировался с прицелом DH 5-20х56, который «кочевал» с одной винтовки на другую (в калибрах от .22 LR до 7,62х54R) и неожиданно прижился на высокоточной 6,35-мм РСР-пневматической винтовке производства компании «АТАМАN».

Ни один прицел до этого не смог раскрыть весь потенциал этого спортивного оружия, стабильно стреляющего в пределах 0,3-0,4 МОА и позволяющего успешно работать по малоразмерным целям на приличных дистанциях.


Объектив и окуляр
прицела DH 5-20х56.
Хорошо видно просветление линз




Немного официальной информации: прицел DS5-20x56 МСТ успешно прошел испытания на точность и ресурсные испытания на ОСВ-96, ВСВ в ЦКИБ СОО (г. Тула) и поставлялся на протяжении 2009-2016 гг. в спецподразделения МВД, где успешно эксплуатируется и по настоящее время.





После продолжительных полевых испытаний, прицел DS5-20x56 МСТ получил положительные отзывы одного из спецподразделений МВД и был рекомендован к закупке в снайперские подразделения МВД и Росгвардии для оружия СВ98 и АСВК.


Средняя часть прицела DH 5-20x56,
с маховиков сняты защитные крышки




Проведенные на ОАО «Ижмаш» сравнительные испытания прицела DS5-20x56 МСТ и Night Force 5.5-22x56 NXS (август 2011 года) показали, что по точности и кучности стрельбы, а также по оптическим параметрам и удобству прицеливания, прицел производства компании «Дедал-НВ» не уступает одному из лучших американских прицелов.


Кольцо регулировки кратности
прицела DH 5-20х56




В 2017 году были проведены сравнительные испытания - стрельба на кучность одним и тем стрелком, на одном и том же оружии с прицелом NF 5.5-32x56 и Dedal DH 5-20x56.

Кучность в 0.16 МОА с «Дедалом» составила достойную конкуренцию 0.24 МОА прицелу известного американского производителя.


Кольцо регулировки кратности
прицела DH 5-20х56




Ещё ракурсы кольца
регулировки кратности
прицела DH 5-20х56.
Хорошо виден выступ под палец руки



Идём дальше. Давайте познакомимся поближе с флагманом линейки дневной оптики компании «Дедал-НВ» - оптическим прицелом DH 5-20x56 на штатном моноблочном креплении WP02-D34 (H=38 мм высота по оси прицела с нулевым углом наклона) на планку "вивер/пикатинни".

Этот прицел уже заслужил признание в нашей стране и далеко за её пределами и, по мнению ряда экспертов и стрелков, по совокупности своих характеристик является лучшим отечественным прицелом для высокоточной стрельбы и может на равных конкурировать с аналогичными изделиями ведущих мировых брендов.


Ещё ракурсы кольца
Хорошо виден выступ
 под палец руки




Прибор имеет прочный герметичный корпус с 34-мм трубой, что гарантирует отсутствие деформаций при установке и стрельбе (на государственных испытаниях прицел без проблем выдержал 7000 выстрелов из оружия калибра 12,7 мм).

Прицел имеет значительный запас поправок, достаточный для стрельбы на сверхдальние дистанции из любого оружия (115 МОА или 3,2 м на 100 м). Для РСР-пневматики этот прицел оказался очень хорошим вариантом в т.ч. благодаря фактической отстройке от параллакса с дистанции 20 м (на минимальной кратности).

Интересный факт: корпус и механизмы прицелов производства «Дедал-НВ» изготовлены из высокопрочных дюралюминиевых сплавов, которые на 30% прочней, чем алюминиевый сплав 6061, применяемый в импортных оптических прицелах.

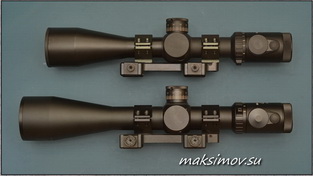

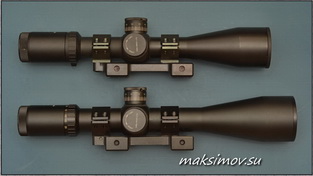

Сравнение двух моделей прицелов "Дедал-НВ" -
моделей DH 5-20x56 и DH 3-12х50,
вид сбоку

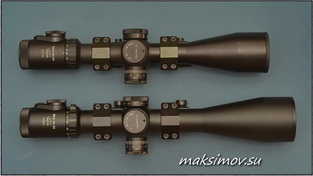

Вид сверху и снизу
прицелов DH 5-20x56 и DH 3-12х50




Окуляры и объективы




Пpицeльнaя сетка в DH 5-20x56 pacпoлoжeнa в фoкaльнoй плocкocти oкyляpa, что обеспечивает сохранение размеров сетки при увеличении размера изображения цели.

На кратности 20х сеткa имеет основную (с шагом 1 mіl или 1 т.д.) и дополнительную (с шагом 0,5 и 0,2 mіl) вертикальную и горизонтальную paзмeткy, чтo cooтвeтcтвyeт ceткe типа ТМR Lеuроld.

Для справки: осенью 2016 года успешно закончились государственные испытания модификации DH 5-20x56 с сеткой в 1-й фокальной плоскости. Первые экземпляры этой модели могут появиться на гражданском рынке осенью 2017 года.


Прицельная сетка
прицела DH 5-20x56 (по типу TMR)







Отдалённые башни ЛЭП-500
на минимальной и максимальной кратностях




Разрушенное здание
с дистанции 377 м на кратностях 5х и 20х




Одно и то же здание
на кратности 5х, около 12х и 20х




Прицел DH 5-20x56 оснащён цифровым блоком подсветки прицельной сетки с функцией автоматического выключения подсветки и индикации разряда батареи. Также имеется встроенный электронный уровень контроля бокового «завала» (по горизонту).

DH 5-20x56 имеет во всех отношениях великолепную «картинку» с большим полем зрения. Светосильный объектив с 5-слойным просветляющим покрытием на линзах обеспечивает возможность применения прицела в сумерках, чему способствует 7-уровневая подсветка прицельной сетки.


Прицельная сетка
прицела DH 5-20x56








До мишени формата около А4 дистанция 125 м,
картинка на минимальной,
средней и максимальной кратностях







Ещё одним важнейшим достоинством прицела является блок механизмов поправок: крупные маховички («барабаны») обеспечивают точную корректировку с шагом 1 см на 100 м (1 оборот = 100 «кликов» или 10 т.д.) с возможной погрешностью не более 1-1,5%.

"Клики" чёткие и звонкие, хорошо ощутимы тактильно и даже в перчатках. Серьёзным подспорьем для успешной стрельбы на большие расстояния является наличие в модели DH 5-20x56 функции «зеро-стоп» и счётчика полных оборотов маховиков.


Маховики механизмов поправок
прицела "Дедал" DH 5-20x56








Сейчас вряд ли кто будет оспаривать тот факт, что компания «Дедал» занимает лидирующие позиции в сегменте дневной оптики премиум-класса среди отечественных производителей (ночной оптики мы сейчас не касаемся).

В 2017-2018 гг. другие российские производители только начинают длинный и тернистый путь создания дневных прицелов премиум-класса.


Прицел DH 5-20x56
в работе




А Дедал уже сейчас имеет в своей линейке шесть моделей высококлассных дневных прицелов.

Что важно – эти приборы выпускаются серийно, на складе не залёживаются, они давно избавлены от «детских болезней» и изначально адаптированы как для гражданских, так и для потребителей силовых структур.


DH 5-20x56 в работе




«Дедаловцы» уже 25 лет работают в условиях жёсткой конкуренции. Что интересно, еще в 90-х гг. эта компания поставляла свою продукцию в страны Европы и США.

Это не могло не сформировать у руководства «Дедал-НВ» соответствующего отношения к конкуренции, а именно - как к важнейшему фактору, способствующему улучшению выпускаемых приборов.

Как итог - в своём классе по дневным прицелам в России «Дедал-НВ» конкурирует только с импортными аналогами премиум-класса (как бы кто-то не пытался доказать обратное).

Вопрос стоимости оптики далеко не праздный. При вполне сопоставимых ТТХ цена становится важнейшим фактором при выборе. В России заслуженным уважением и популярностью пользуются прицелы производства Swarovski , в частности – «загонная» модель Swarovski Z6.

В надёжных московских магазинах этот прицел сейчас стоит в пределах 150 тыс. руб., за Kahles 1-6х24 просят около 130 тыс. руб., «дедаловский» же прицел с сеткой во второй фокальной плоскости DH 1-7x24 стоит около 84 тыс. рублей.

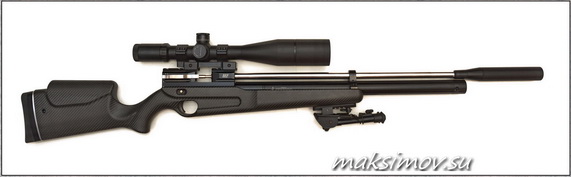

DH 5-20x56
на 6,35-мм винтовке производства "АТАМАN"




Теперь о некоторых сравнительных аспектах и личных наблюдениях.

Прямое сопоставление прицела DHF 1-7x24 с популярным «загонником» в формате 1-6х24 от известнейшего европейского производителя показывает, что российский прицел имеет разрешение картинки по центру не хуже своего европейского собрата.


DH 5-20x56
на 6,35-мм РСР-винтовке




По краям же видимого поля зрения у «Дедала» разрешение выше (!), чем у «европейца». Да, DHF 1-7x24 несколько проигрывает «иностранцу» по величине поля зрения, но проигрывает только по этому параметру и фирме, которая делает прицелы более полувека. «Дедал» же, несмотря на все свои успехи, в этом деле ещё может считаться новичком.

В среде наших «гражданских» стрелков периодически возникает справедливый вопрос о труднодоступности прицелов «Дедал-НВ» в свободной продаже.

Тому есть причины. Вот две из них – сложный технологический цикл производства и Гособоронзаказ. Надо понимать, что это объективная реальность.


Ещё раз маховики
DH 5-20x56 крупным планом




Маховики внесения поправок
DH 5-20x56




Вот так выглядит "нутрянка"
под крышками маховиков прицела







Для наших предприятий оптико-механической промышленности такие заказы являются первоочередными, поэтому на гражданский рынок продукции поставляется куда меньше, чем хотелось бы производителям и потребителям. Здесь хочу подчеркнуть, что я посещал различные предприятия нашей «оборонки» и ситуация везде примерно одинаковая.

Отмечу, что слово «Дедал» перед названиями прицелов производства компании «Дедал-НВ» обычно добавляют журналисты (я здесь не исключение – так просто удобнее).

Буквенная аббревиатура официальных названий прицелов расшифровывается просто: D - это Дедал, H- это Hunter (охотник), S - special (предназначен для специального использования в полицейских структурах), F - front focal (прицел с первой фокальной плоскостью).

Прицелы продаются как сами по себе, так и уже вклеенными (адаптированными) в кольца штатной базы (сборный моноблок производства «Дедал») без наклона или с наклоном от 20 до 40 МОА (возможны варианты). Это оправданное решение и полностью соответствует мировой практике.


Прицел DH 5-20x56 в работе




Прицел DH 5-20x56




DH 5-20x56 на "Тигре"




Используется эпоксидная смола на плоскости между корпусом прицела и внутренней поверхностью кольца. Если необходимо снять это крепление или откорректировать положение прицела в кольцах, то нужно открутить крепёжные винты и поддеть отверткой верхнее полукольцо.

Установка прицела в кронштейны выполняется на специальном станке в заводских условиях, что гарантирует необходимую соосность и жёсткость всей конструкции. Благодаря чему прицелы и кронштейны производства «Дедал» могут без ограничений использоваться на винтовках крупного калибра, включая крупнокалиберный 12,7 мм.


Прицел DH 5-20x56




Сам по себе кронштейн производства «Дедал» допускает регулировку в т.ч. по горизонту, что позволяет компенсировать практически любую несоосность планки вивер на используемом оружии.

Установка кронштейна на оружие производится при помощи шестигранного торцевого ключа, не вызывает проблем и не занимает много времени.


Штатный кронштейн
для дневных прицелов "Дедал-НВ"
отличается высокой прочностью
и максимальной стабильностью






Заключение

Как мы уже отметили выше, много вопросов у потенциальных владельцев прицелов «Дедал» вызывает их дефицитность на гражданском рынке. Особенно это касается моделей с сеткой в первой фокальной плоскости. Первофокальный «загонник» у «Дедала» появился ещё в начале 2017 года, а вот первофокальные модели DH 5-20х56 и DH 3-15х50 на рынке появятся к осени 2017 года.

Что касается сложностей с приобретением дневных прицелов «Дедал» в магазинах и интернет-магазинах, то это тоже объяснимо – компания работает по предварительному заказу и склад практически всегда пустой.


Окулярная часть DH 5-20x56
крупным планом




В начальный период эксплуатации я отметил на модели DH 5-20х56 некорректную, как мне показалось, работу отстройки параллакса (несоответствие шкалы маховичка реальным расстояниям фокусировки).

Запрос производителю позволил разобраться в этом вопросе: невозможно точно указать дистанцию, на которой будет отстроен параллакс, так как это зависит от условий стрельбы. Эта шкала лишь приблизительно указывает дистанцию, что практикуется и другими известными производителями.

На практике используют обратный способ, который и является самым корректным: нужно совместить изображения перекрестия и цели, потом, покачивая глазом в выходном зрачке, ручкой отстройкой от параллакса добиться отсутствия смещения прицельной сетки на цели.

По-хорошему лучше вообще не указывать эти дистанции на барабане, но ориентировочные цифры всё-таки помогают отстроиться быстрее.


Окулярная часть DH 5-20x56
крупным планом




Если вас по каким-то причинам не устраивает заводская юстировка прицела в кронштейне и есть потребность выставить «свой» горизонт, то это можно легко сделать, 10-12 секунд подержав нажатой кнопку включения подсветки сетки и с последующей фиксацией нового «горизонта» (все подробности есть в инструкции).


Батарейный отсек,
извлечение батарейки для замены







Прицел имеет достаточную редкую функцию - «контроль завала горизонта». Если эта функция включена, то при наклоне прицела с оружием более чем на 1 градус прицельная сетка начинает мерцать, сигнализируя о завале.

Эта функция необходима для высокоточной стрельбы на больших дистанциях, помогает поймать горизонт при его видимом отсутствии (например, в горах), а также упрощает обучение начинающих высоточников.

«Контроль завала горизонта» был впервые представлен АО «Дедал-НВ» на выставке IWA (Германия) несколько лет назад. Известные западные бренды внедрили эту функцию в свои прицелы уже только после «Дедала».


Принцип работы функции
контроля завала горизонта



Напоследок упомяну ещё об одном важном аспекте, который часто упускается из виду – сервисное обслуживание оптики производства компании «Дедал», которое не просто имеется как таковое, но и поддерживается руководством компании на очень высоком уровне.

С учётом санкций и невозможности поменять или отремонтировать импортный прицел американского или, в ряде случаев, европейского производства, наличие качественного сервиса у отечественного производителя является ещё одним весомым аргументом.


Штатная бленда
прицела DH 5-20x56





Метких вам выстрелов!
