На выставке «Arms & Hunting 2018» Новосибирский приборостроительный завод в числе прочих новинок представил прицелы ПО4x24П, ПО6х36П, ПО3-9х24П и ПО4-12х36П.

Все четыре модели являются развитием ПСО-1, но, в отличие от знаменитого предка, они лишены бокового кронштейна и могут устанавливаться на планку «Пикатинни».


Новый прицел ПО4х24П НПЗ
с возможностью установки
на планку "Пикатинни"



ПСО-1 был создан в первой половине 1960-х гг. именно на НПЗ. Сегодня работа завода над модернизацией проверенного прицела объясняется не только «конверсионным» маркетингом. Спрос на такую оптику есть и в нашей стране и за рубежом.

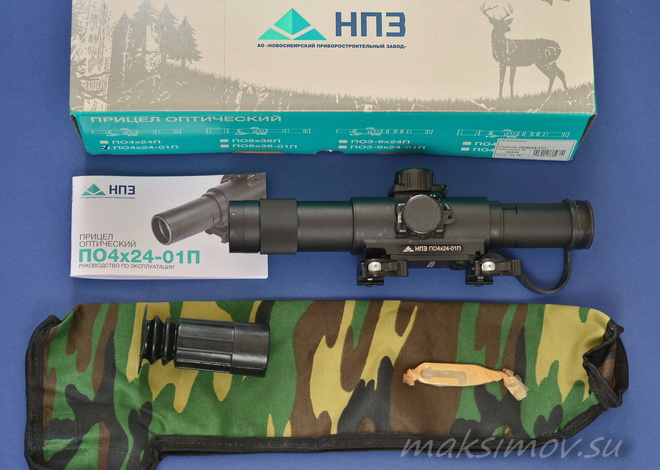

Комплектация прицела
ПО4х24-01П



На Западе интерес к советской и российской оптике имеет место быть среди фанатов и коллекционеров. В России популярность ПСО-1 и его производных обусловлена узнаваемостью легендарного прицела и большим количеством «огражданенного» и конверсионного оружия.

Так кому и для чего в 21 веке нужны прицелы, созданные на базе ПСО-1 обр. 1963 года? Ответы на эти вопросы вы найдёте в этой статье.

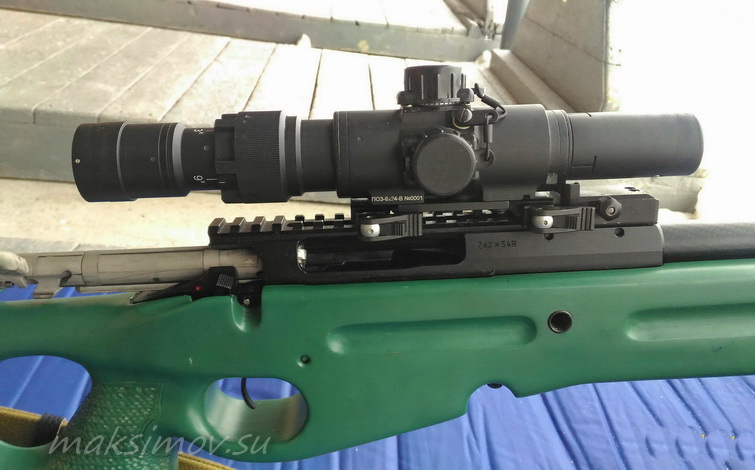

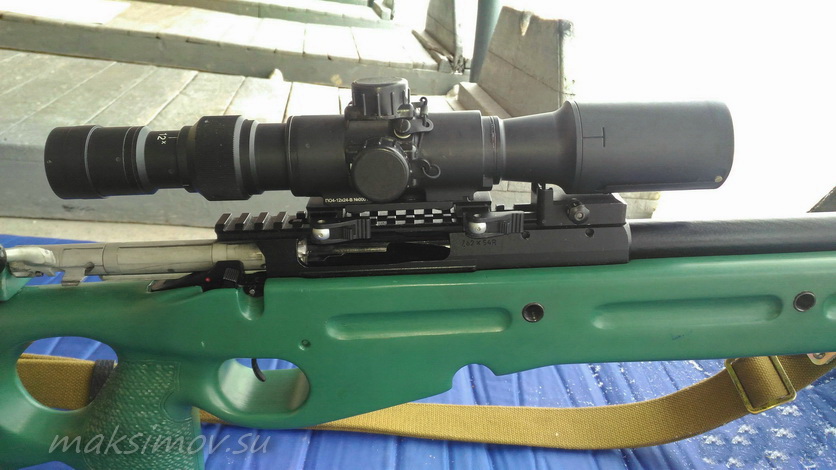

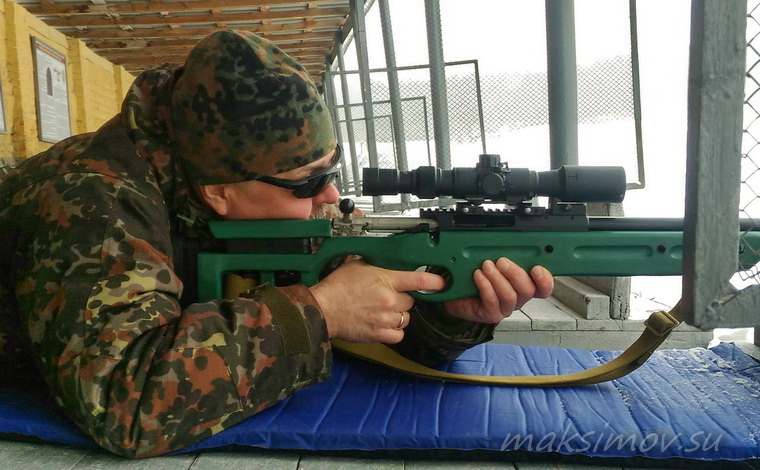

Тестовый отстрел прицела ПО4-12х36П
на винтовке СВ-98
производит ведущий конструктор А.Ю.Руднев




С чего всё началось
Предложение рождает спрос

Ещё не так давно казалось, что прицелы на базе ПСО не имеют перспектив на растущем гражданском рынке. Были основания полагать, что крупнейшие российские производители наконец-таки отвлекутся от военных систем и начнут продуктивную работу над классическими винтовками.

Но получилось наоборот. Вдобавок подоспели санкции. Интерес к «конверсионке» снова вырос.


Панкратический прицел ПО4-12х36П
из новой линейки



Ответом на ситуацию стало увеличение количества новых моделей оружия, разработанных на базе АК, СВД и РПК.

В таких условиях сформировался повышенный спрос на аутентичную оптику, которая привлекательна своей надёжностью, достаточной эффективностью и доступной ценой.


Панкратический прицел ПО3х9х24П
из новой линейки





НПЗ и ПСО
Всё возвращается на круги своя

Правильный прогноз – это один из главных факторов эффективного маркетинга и успешной работы любого производителя.

В 1990-х гг. основная проблема наших оборонных заводов заключалась именно в неумении собирать информацию по целевой аудитории, анализировать рынок и прогнозировать хотя бы на ближайшие несколько лет.

Тогда выжили только предприятия с лучшим кадровым и научно-техническим потенциалом. Новосибирский приборостроительный завод был одним из них.

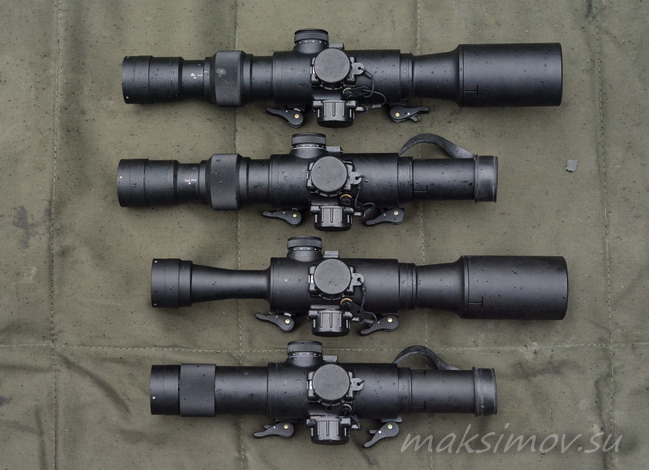

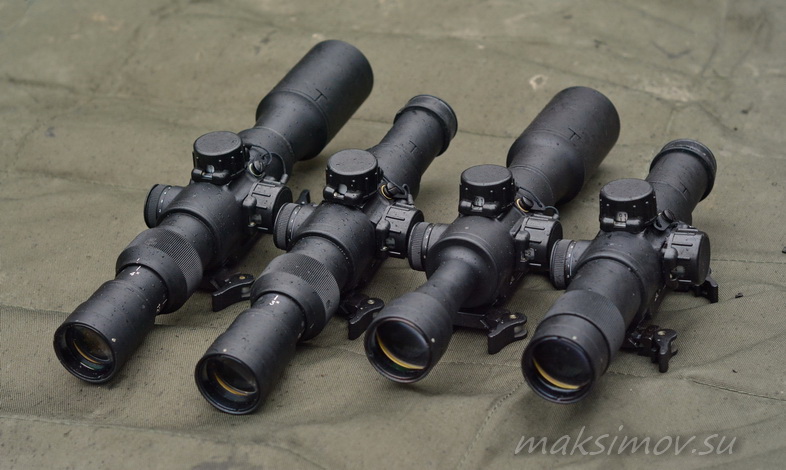

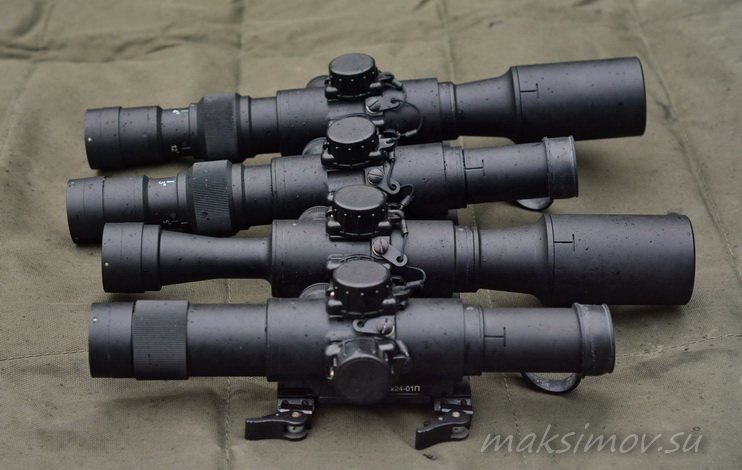

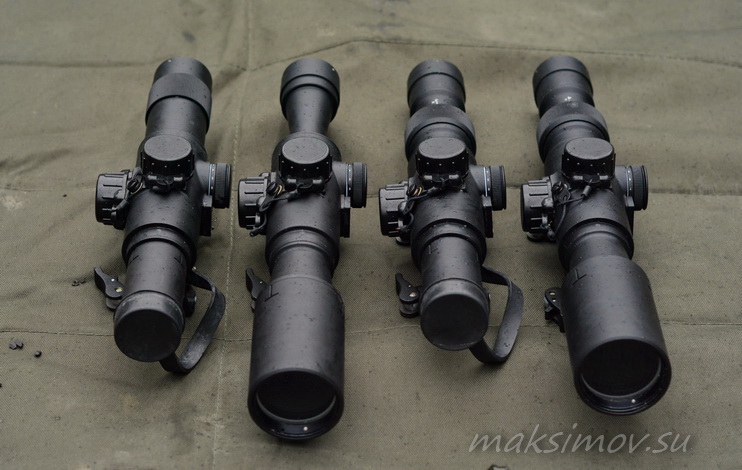

Габаритное сравнение прицелов
новой линейки



Сегодня НПЗ – одно из ведущих подразделений российского ВПК. Проще говоря, с «военкой» тут всё хорошо. А вот перестроиться на масштабное производство современной охотничьей оптики у новосибирцев пока не получается.

Это объяснимо: и Гособоронзаказ по-прежнему в приоритете и сделать тот же панкратический прицел на уровне европейских или американских брендов с нуля совсем не просто.


Габаритное сравнение прицелов
новой линейки



Для справки: такие работы на заводе ведутся, есть линейка опытных «классических» моделей. Но если есть спрос на «классическую» конверсионную продукцию, зачем предприятию терять деньги?

Осенью 2017 года руководство НПЗ поставило конструкторам и технологам задачу: адаптировать выпускаемую линейку прицелов ПО к планке «пикатинни».

Проектирование началось в декабре 2017 г., а первые опытные образцы появились уже в феврале 2018 г. За разработку новой линейки приборов отвечал ведущий конструктор А.Ю.Руднев.

Адаптация ПСО к планке «пикатинни» ещё лет 15 назад была реализована одним из белорусских производителей в прицелах ПОСП. Но эти приборы не отличались надёжностью, что поставило крест на их продажах в России. Долгое время эта ниша рынка пустовала. Для НПЗ правильное решение напрашивалось само собой.

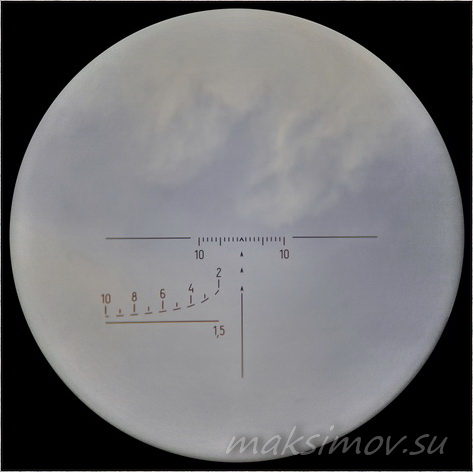

Один вариантов сетки прицелов ПО
с индексом «П»





Что может ПСО?

Прицел ПО4х24 производства НПЗ является точной копией легендарного ПСО-1 и не уступает ему в надёжности. Полноценное использование военной версии прицела в гражданских целях имеет смысл только на «Тигре» с 620-мм стволом.

В данном случае шаг нарезов на сопряжении траектории боевого и охотничьего патронов не сказывается, тем более что на руках немало «огражданенных» СВД.

А вот боеприпас должен соответствовать снайперскому 7Н1, что сегодня решается применением охотничьего патрона с двухкомпонентной пулей производства Новосибирского патронного завода.

В случае использования винтовки с иной длиной ствола или оружия другого калибра нужен прицел с «охотничьей» разметкой лимбов. Это реализовано на модификациях ПСО для гражданского рынка.

СВД или «Тигр» с ПСО-1 при наличии качественного патрона - достаточно точное оружие. Хороший стрелок из «Тигра» может уверенно поражать грудную мишень на дистанциях до 600-800 м и цели размером со спичечный коробок на расстоянии 100 м.

Но даже для стрелков с идеальным зрением 4-кратного прицела недостаточно для стрельбы по малоразмерным целям на дистанциях свыше 100 м.

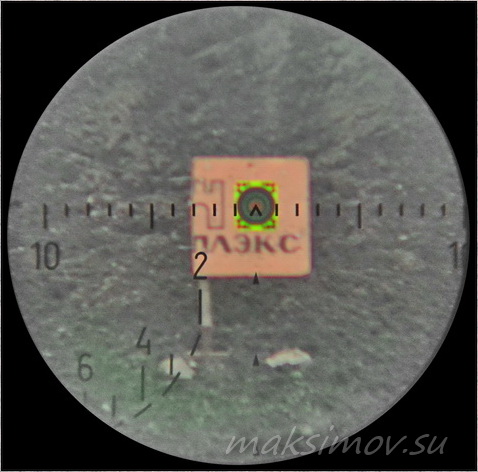

Слева- мишень формата А4 на дистанции 100 м, прицел ПО4х24П
Справа: та же мишень на 100 м дистанции, прицел ПО6х36П






Что делать,
если нужен прицел большей кратности?

Выход здесь или в применении «классического» спортивно-охотничьего прицела или в использовании современных модификаций ПСО. Армейские снайперы во втором случае используют прицелы ПСО-2 и ПСО-3 кратностью 6х и 8х соответственно.

Это приборы белорусского производства (в середине 1980-х производство ПСО-1 было передано с НПЗ в Белорусскую ССР на БЕЛОМО, г. Вилейка) и на российском рынке они практически недоступны.

Для ражданского рынка НПЗ выпускает линейку, состоящую из пакратического прицела ПО3-9х24 и двух моделей с фиксированной кратностью: ПО4x24 и ПО6х36.

Именно эти модели теперь доступны с быстросъёмными креплениями на планку «пикатинни», что обозначено в их названии буквой «П». Модель ПО4-12х36 – это совсем новый прицел, созданный на базе ПО3-9х24.

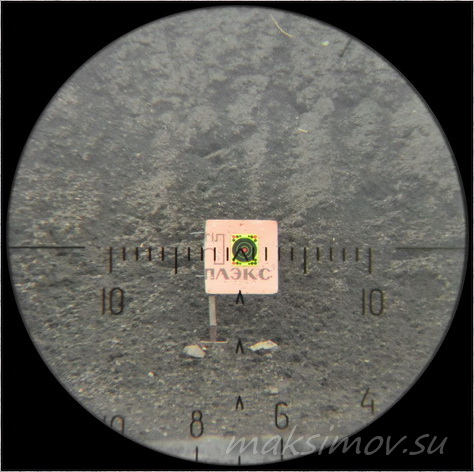

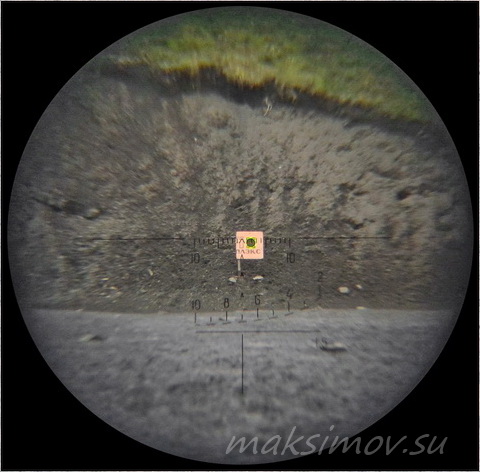

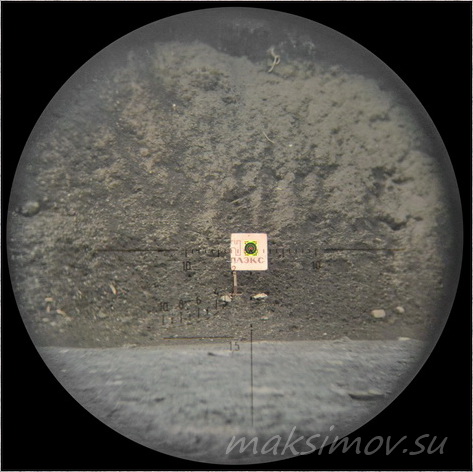

Мишень А4 на дистанции 100 м,
прицел ПО3-9х24П
на минимальной и максимальной кратностях

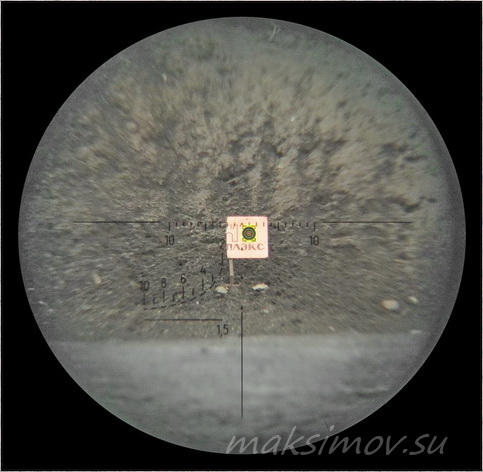

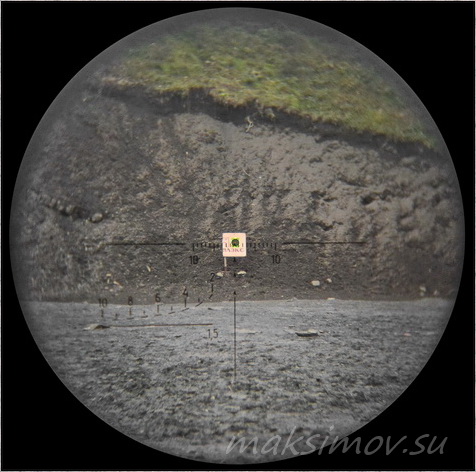

Мишень А4 на дистанции 100 м,
прицел ПО4-12х36П
на минимальной и максимальной кратностях






Прицелы НПЗ с индексом «П»,
особенности конструкции

Как мы уже отметили выше, модель ПО4x24П – это тот же ПСО-1, разве что с другими лимбами маховиков внесения поправок. Модель ПО6х36П, имеющая объектив другой конструкции, создавалась на базе «четвёрки». При создании панкратического ПО3-9х24 разработчикам пришлось перекраивать всю оптическую схему ПСО.

Модель ПО4-12П сразу разрабатывалась для установки на планку «пикатинни». Несмотря на обозначенные в названии цифры, этот прицел имеет реальное увеличение от 4,8х до 14,5х.

Формальное «снижение» увеличения было сделано исключительно из-за привязки к устоявшемуся диапазону кратности. В паспорте прицела обозначены реальные технические характеристики прибора.

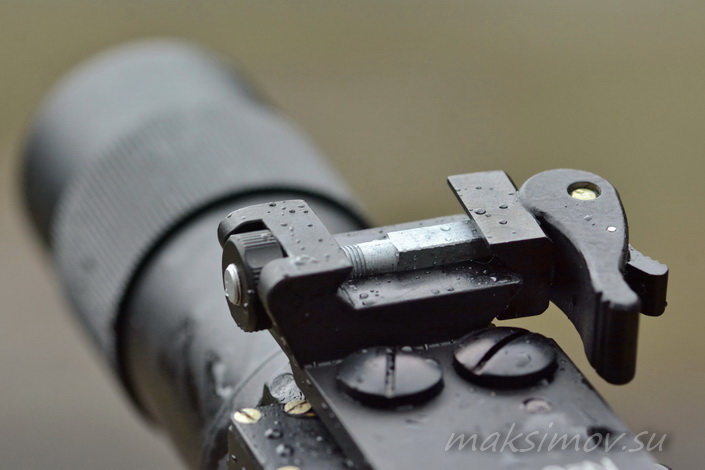

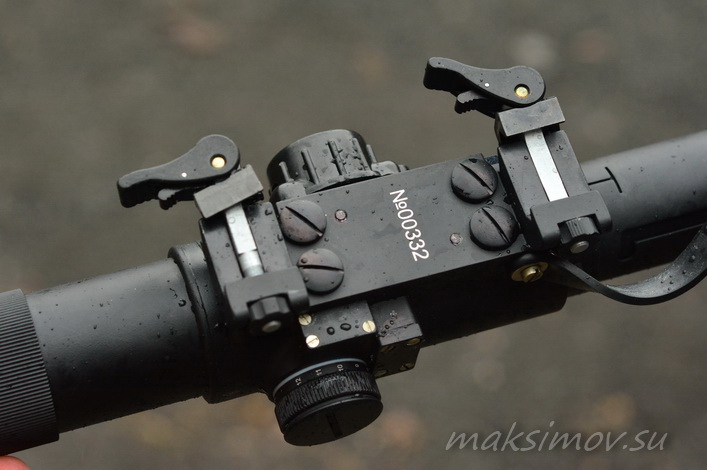

Быстросъёмные крепления прицелов ПО
с индексом «П»




Основная задача разработчиков заключалась в создании универсального корпусного модуля. Эта центральная часть прицела должна была совмещаться со всеми существующими и перспективными объективами и окулярами производства НПЗ.

Новых деталей в приборах немного: корпус, посадочное место и узел подсветки (питание от элемента 2032). Запатентованный зажим на посадочном месте заимствован у коллиматорного прицела ПКУ-2.

Отличия от аналогов: трапеция в оси (благодаря чему ось не выпадает), защитный поводок от случайного открывания защелки и гайка с тонкой подстройкой усилия затяжки крепления. Вынос выходного зрачка у всех прицелов – около 70 мм, т.е.

Поле зрения прицела ПО4х24П - 6 градусов, «шестикратника» - 4 градуса, модели ПО3-9х24П – 6 и 2 градуса (на пороговых значениях кратности), ПО4-12х36П – чуть менее 4? и 1 градус 17 минут. Общая длина прицелов (от младшей модели к старшей): 320 мм, 390 мм, 360 и 416 мм. Реальная масса: 592, 632, 736 и 844 гр.

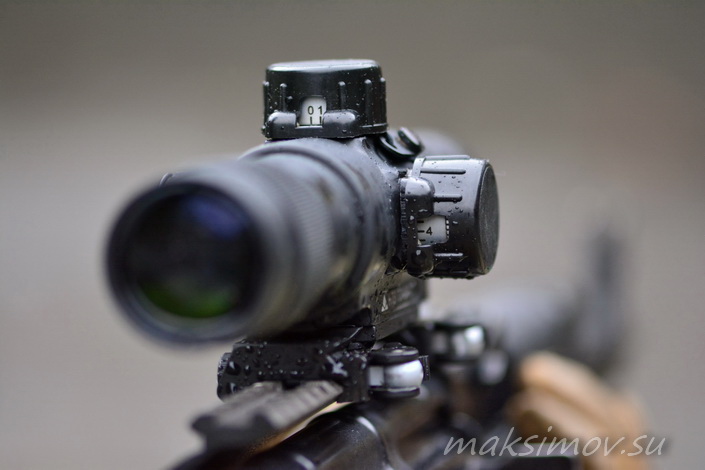

Пластиковые защитные колпачки
на маховичках механизмов поправок




Новые прицелы, кроме модели ПО6х36П, по-прежнему имеют цену щелчка механизмов внесения поправок 5 см на 100 м. Исходя из современных представлений о спортивно-охотничьей оптике, это много. Но прицелы типа ПСО не предназначены для установки на оружие с прецизионной точностью.

Вопреки сложившимся представлениям, эти приборы имеют конструктивную возможность для точной пристрелки даже для РСР-пневматики.


Прицел ПО4х24П,
вид сверху



Знание баллистики своего оружия позволяет использовать прицелы типа ПСО с достаточной эффективностью. Технически не проблема сделать механизмы поправок с «кликом» хоть 1 см, но это повлечёт за собой увеличение габаритов маховиков и рост себестоимости.

У моделей ПО4х24П и ПО6х36П есть модификации с диоптрийной настройкой окуляра в пределах 3 дптр. в обе стороны. Окуляр при вращении перемещается вдоль оси прицела и стопорится кольцом-контргайкой. Конструкция получилась компактной, лёгкой и удобной в работе.

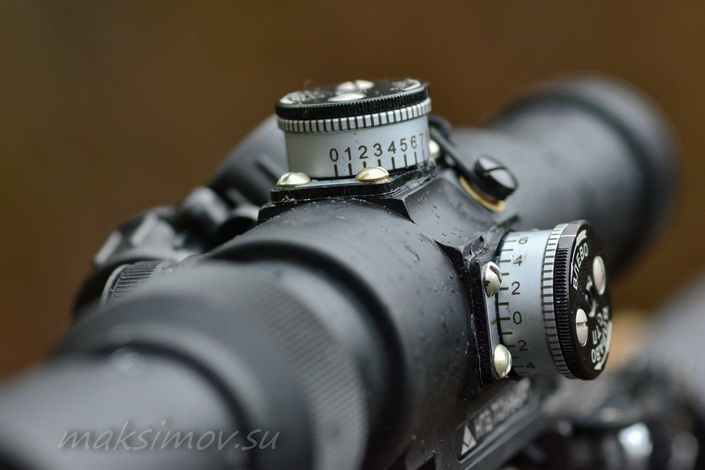

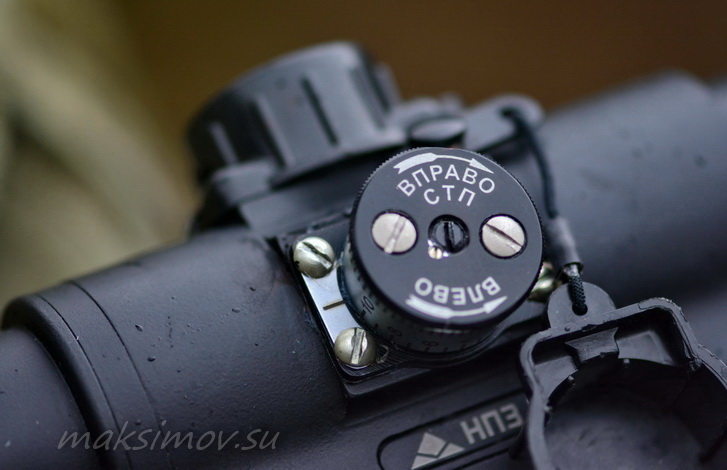

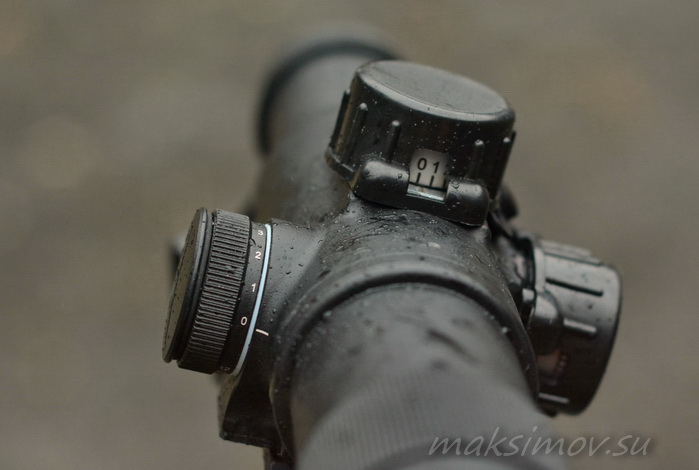

Маховички механизмов
внесения поправок




Толщина пластины кронштейна - 4 мм. Этого достаточно для обеспечения необходимой прочности всей конструкции и максимально низкой посадки прицела. Расстояние от поверхности планки «пикатинни» до оптической оси прицелов ПО с индексом «П» - 34,5 мм.

В линейке классических ПО с боковым кронштейном производства НПЗ есть малократная модель х2,5 и панкратический прицел х1,5-х4,5.

Эти приборы также подготовлены к серийному производству в варианте с быстросъёмными креплениями на планку «пикатинни». Но из-за низкого спроса на подобные кратности данные модели не выпущены.

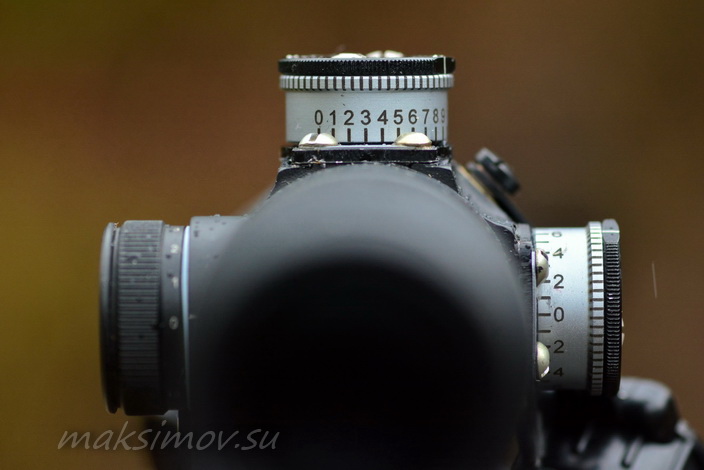

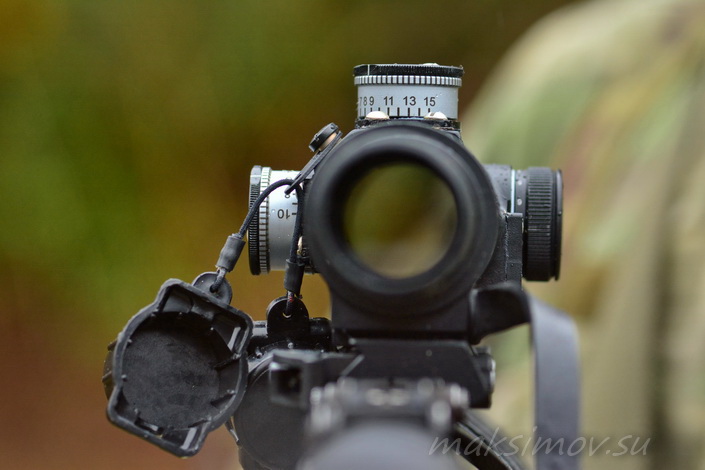

Маховички механизмов внесения поправок,
ещё пара ракурсов




На мой взгляд, проблема невостребованности здесь кроется не в самих прицелах (кратности тут как раз интересные), а в слабом информировании целевой аудитории со стороны как НПЗ, так и холдинга «Швабе».

Работа над формированием спроса является одной из первостепенных задач производителя. И аргументы вроде «не берут» можно расценивать как эффективность работы соответствующих структур предприятия.

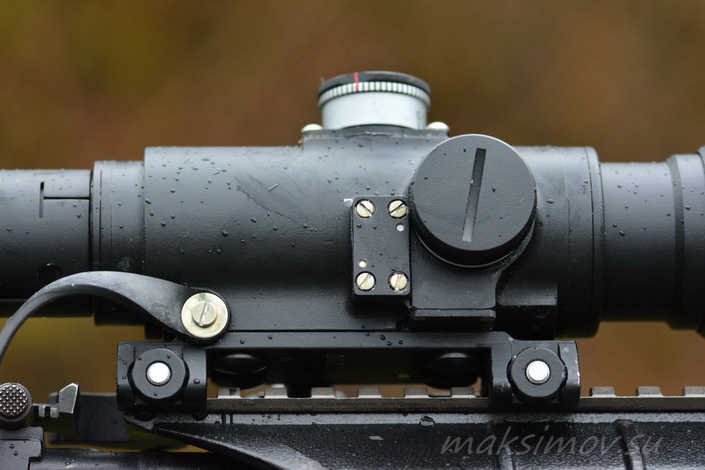

Левая сторона прицела,
хорошо виден модуль подсветки

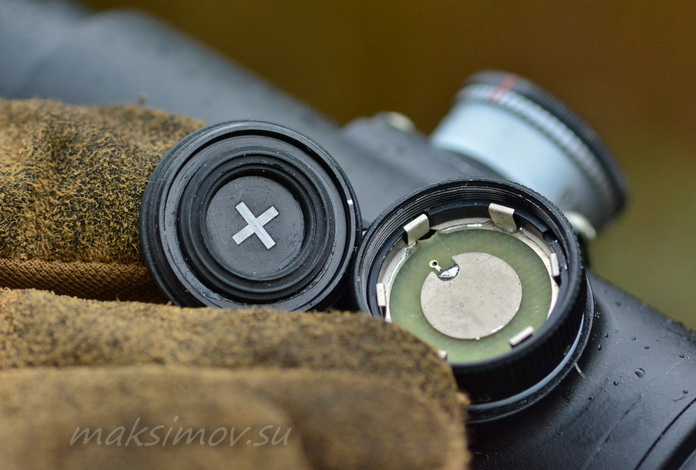

Узел подсветки
питается от «таблетки» типа 2032






Заводские испытания
прицелов ПО и ПО-«П»

Все охотничьи прицелы производства НПЗ проходят тот же тотальный контроль, что и боевые модели. Проверка прочностных характеристик дневных прицелов на заводе проводится на тех же стендах и с теми же нагрузками, что и военные ПСО. При изготовлении охотничьей и военной оптики используются детали из «одного ящика».

Заводские испытания опытных экземпляров прицелов ПО с индексом «П» проводились отстрелом на СВД и СВ-98.

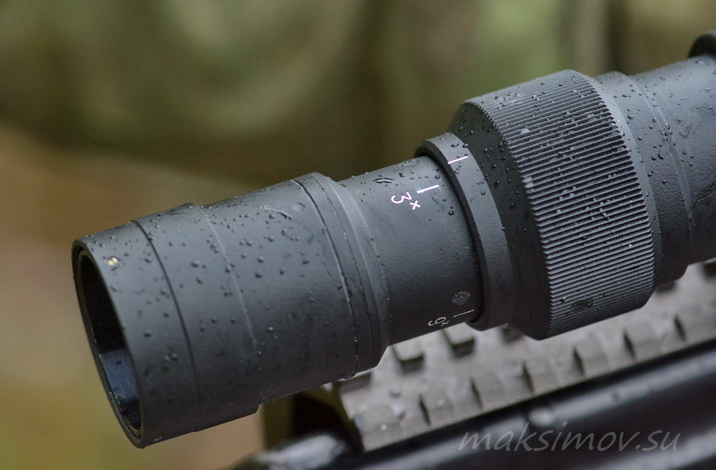

Регулировка кратности прицела
ПО3-9х24П






Стреляем

Тестирование новых прицелов было проведено по отработанной схеме: проверка точности работы механизмов внесения поправок по «квадрату» на пневматической 6,35-мм винтовке М2 Varmint, приведение к нормальному бою и стрельба на кучность и точность из СВДС, СВ-98 и «Тигра»-SAG калибра 7,62х54R, карабины ВПО-136 (АКМ) и СКС-45 под патрон 7,62х39 мм, а также карабина TG-2 от «КК» под патрон .366 ТКМ.

Предварительно все прицелы были «просмотрены» на дистанциях от 100 до 500 м по различным целям – с целью прямого сопоставления приборов разной кратности по всем параметрам оценки «картинки».

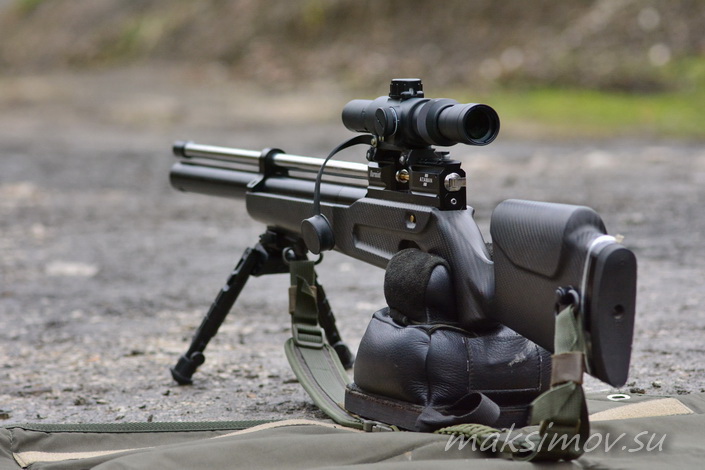

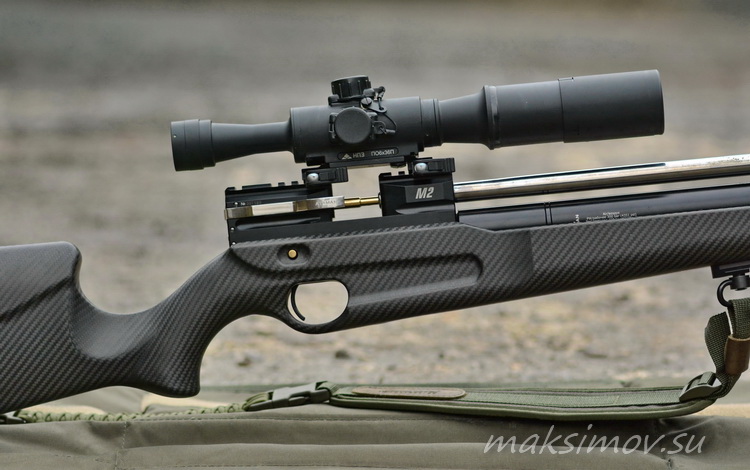

Прицел ПО4х24П
на пневматической винтовке
ATAMAN Varmint M2




В качестве основной винтовки была выбрана СВДС. На сегодняшний день это, возможно, наиболее распространённое снайперское оружие в армии и спецподразделениях.

Интересно было сравнить результаты стрельбы из этой винтовки, используя поочерёдно ПСО-1 и новые прицелы НПЗ. Бокового кронштейна производства НПЗ для СВД/»Тигра» под рукой не оказалось, в ход пошло изделие от компании «Рысь».

Стрельба велась с расстояний 100 и 200 метров сериями по 4 выстрела по мишеням, распечатанным на листе А4. На этой же дистанции были сделаны сравнительные фотографии мишени формата А4 через окуляры всех четырёх прицелов.

«Картинка» панкратических приборов была отснята на минимальной и максимальной кратности. Из-за сложности такой съёмки фотографии не могут передать реального изображения. Но получить представление о ширине поля и разнице увеличения – можно вполне.

Все задействованные в тесте прицелы имеют выдвижную бленду – полезную вещь при стрельбе в дождь или снег и для устранения боковой засветки.

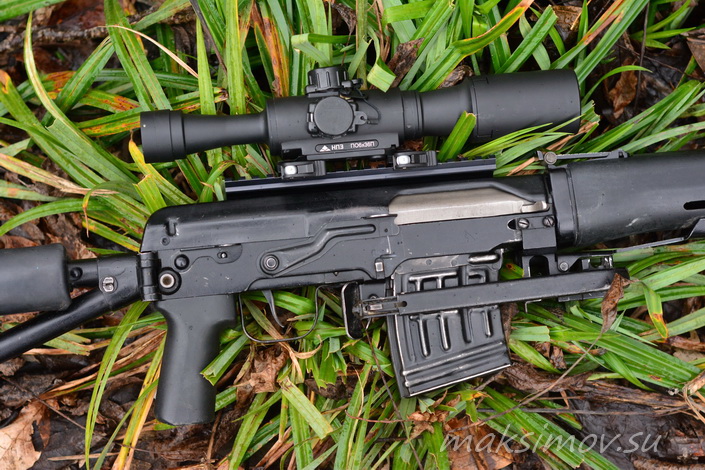

Прицел ПО6х36П
на СВДС

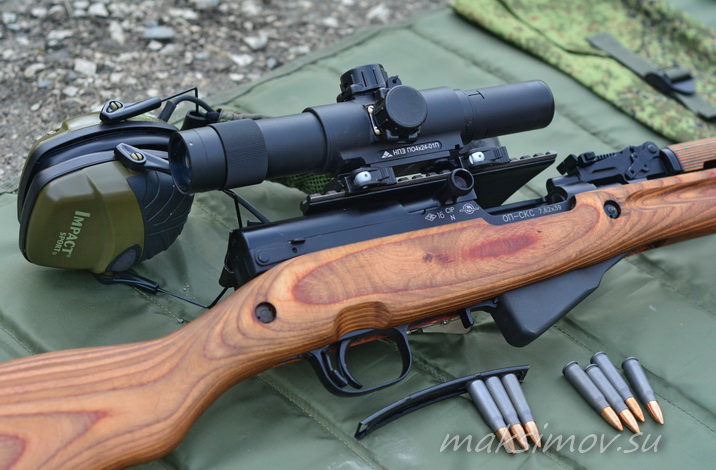

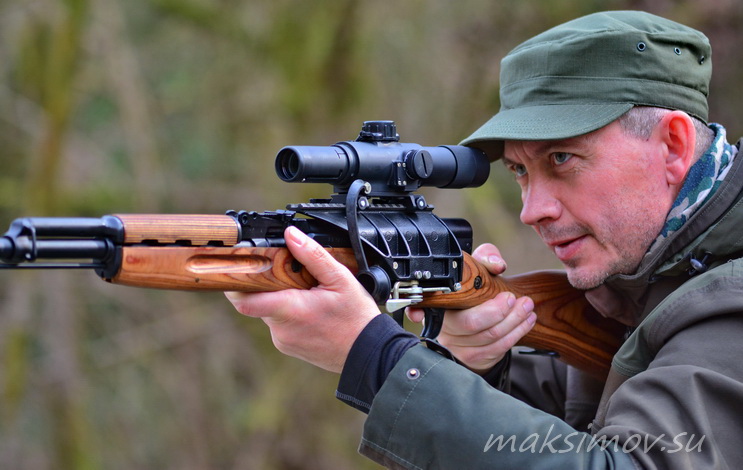

Прицел ПО4х24П
на карабине СКС





Результаты стрельбы

Как и ожидалось, результаты по кучности на 100-м дистанции оказались примерно одинаковыми. Большая кратность приобретает значение в двух случаях – при увеличении дистанции и при стрельбе по малоразмерным целям.

Что и подтвердилось при отстреле на 200 м. На этой дистанции в прицел ПО4х24П уже нельзя было различить мишени, которые прекрасно были видны на верхних значениях панкратических прицелов.

Стрельба в сумерках проводилась для выяснения эффективности модуля подсветки и надёжности его работы. Сюрпризов здесь не было.

Благодаря дискретному модулю подсветки регулировка яркости производится в 12-уровневом диапазоне. Это удобно при стрельбе в различных условиях освещённости. Подсветка работает корректно, случаев моргания или затухания диода не отмечено.

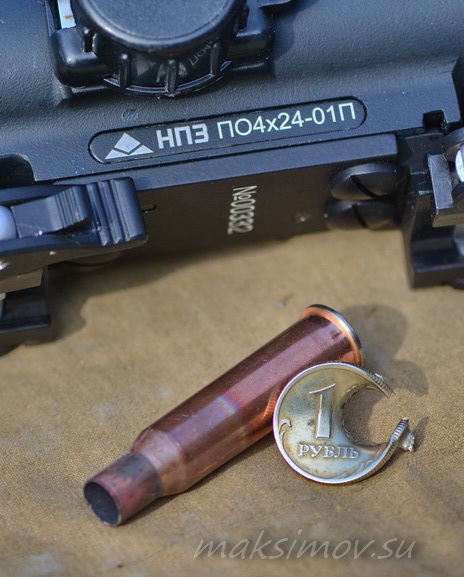

Эта монета была прострелена
с третьего выстрела из СВДС
с установленным прицелом ПО4х24П




Оценка прицелов

Базовая модель ПО4х24П – вне конкуренции по ширине поля и массогабаритным показателям. Изображение резкое, без искажений, с естественной цветопередачей.

Прицел оказался в исполнении с диоптрийной подстройкой, что позволило «подогнать» прибор под своё зрение и стрелять максимально комфортно.

Отстрел этого прицела на СВДС показал абсолютно идентичные результаты в сравнении со штатным ПСО-1. Отмечу, что ПО4х24П объективно имеет более белую и более светлую «картинку».

При помощи этого прицела штатный снайпер спецназа из винтовки СВДС с третьего выстрела попал в 1-рублёвую монету.

Порадовал и шестикратник ПО6х36П. Этот прицел без особых усилий позволяет выцеливать на 100 м дистанции круг размером 25 мм и менее.

Данная модель имеет изменённую цену «клика» - 32 мм на 100 м. Увеличенный до 36 мм световой диаметр объектива позволил сохранить одинаковый с ПО4х24П размер выходного зрачка – 6 мм.

Благодаря этому оба прибора могут похвастаться неплохой светосилой, их можно эффективно применять в сумерках. Напомню, что благодаря применению «гражданского» стекла, прицелы ПО4х24П и ПО6х36П по светопропусканию превосходят ПСО-1.


Новые прицелы НПЗ,
визуальное сравнение




Прицелы со сменным увеличением особенно интересны. Было заманчиво одним махом решить давнишнее желание стрелка из СВД/»Тигра» получить более сильное увеличение. Первым был задействован ПО3-9х24П. Этот прицел заметно крупнее и габаритнее базовой «четвёрки».

Сразу обратило на себя внимание «зажатое» поле зрения: даже на минимальном значении 3х в сравнении с фиксированным 4х модели ПО4х24П. На максимальном увеличении в 9х изображение по-прежнему достаточно хорошее: «мыла» нет, приемлемая резкость даже на периферии поля.

Целиться по малоразмерной цели удобно, здесь приходит понимание большой разницы между привычными 4х и солидными 9х. Механика прицела работает отлично, возвращаемость на достойном уровне.

Прицел ПО4-12х36П - старшая модель новой линейки. Изначальное стремление разработчиков уместить в относительно небольшой корпус мощную оптику понять можно. Но целесообразность такого решения можно поставить под вопрос.

Вряд ли кто будет ставить 15-кратный ПСО на высокоточное оружие - для этого есть прицелы другого класса и с совсем другими ТТХ. Изображение ПО4-12х36П на кратности 14,5х уступает «картинке» ПО3-9х24П.

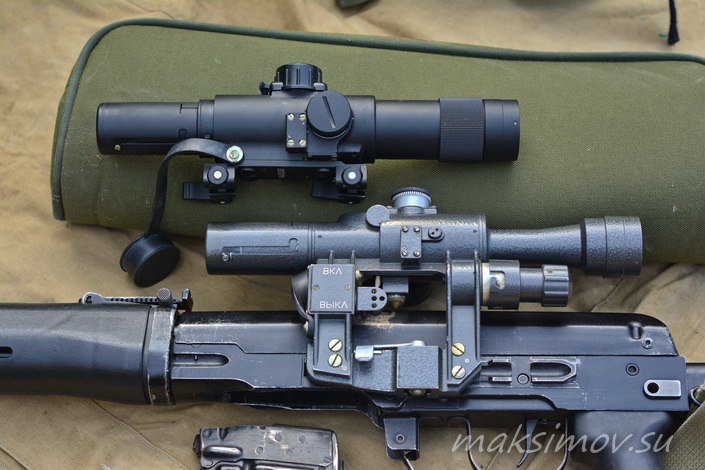

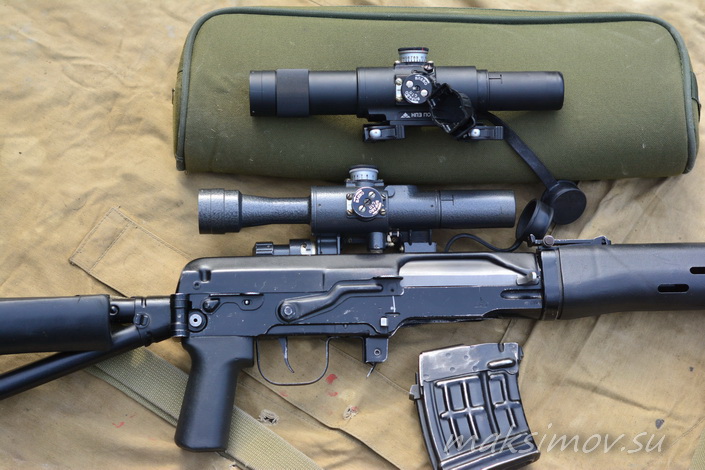

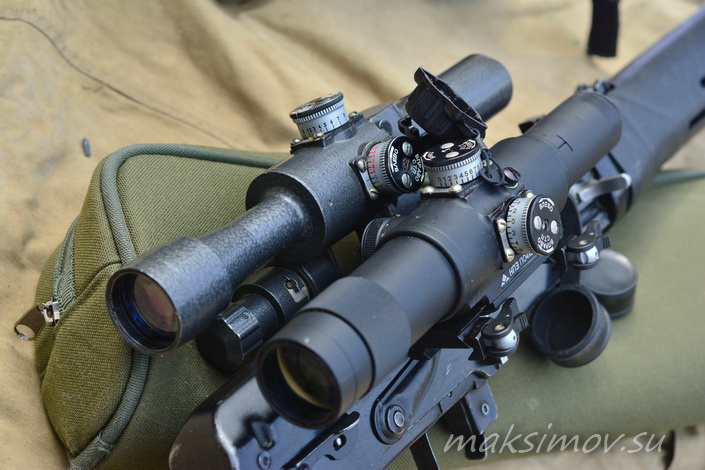

Сравнение прицела ПО4х24П
с армейским ПСО-1




Нужно также иметь в виду, что при сильном расхождении оси канала ствола и оптической оси ПО4-12х36П, на максимальной кратности можно получить чрезмерное смещение прицельной марки к периферии. Это может усложнить прицеливание или даже исключить саму возможность стрельбы на верхнем значении кратности.

Замечания: всем прицелам нужны защитные крышки на окуляры и объективы прицелов. Можно сделать полностью съёмные резиновые крышки на «стрингах», это было бы оптимальным решением.

Резиновый наглазник можно вообще исключить из комплектации. Желательна более чёткая и жёсткая работа маховичка модуля подсветки. Панкратические прицелы имеют зауженное поле зрения, особенно - новая модель ПО4-12х36П.

Для стрельбы на большие дистанции это не столь критично. Но прямое сравнение прицелов ПО4х24П и ПО4-12х36П (на кратности 4х) по размерам видимого поля зрения демонстрирует существенную разницу.


Прицелы
ПО4х24П и ПСО-1




Заключение

Вопрос цены на оптику в наше время особенно актуален. Все понимают, что хорошая оптика дешёво стоить не может, но следовать известному принципу «прицел по цене винтовки» готовы не все. Отсюда – интерес к доступным прицелам отечественного производства.

Современный оптический прицел в первую очередь должен иметь хорошую «картинку» с большим полем зрения и надёжную «механику». Прошли те времена, когда российские охотники в большинстве своём не имели какого-либо представления о критериях выбора оптики и лепили на своё оружие что ни попадя.

Сегодня среднестатистический стрелок более-менее подкован, хотя бы в рамках чтива профильных форумах или просмотра на «ю-тубе» тематических роликов.

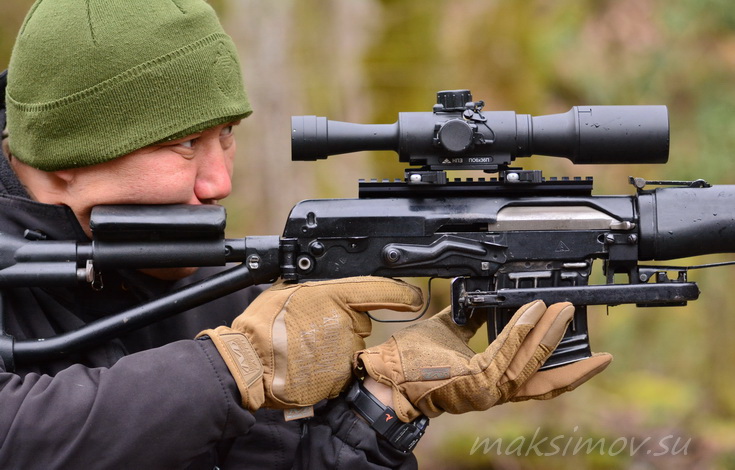

Прицел
ПО6х36П на СВДС




Прицел ПО4х24П
на карабине ВПО-136




В России давно уже выросла и окрепла плеяда стрелков-высокоточников мирового класса. Рынок прицельной оптики насыщен и позволяет приобрести прицел любого уровня.

В таких условиях прицелы типа ПСО по-прежнему остаются востребованными. Это объясняется не только их проверенной надёжностью, но и ростом количества конверсионных моделей гражданского длинноствольного оружия. В том числе – под набирающие популярность калибры .366 ТКМ и 9,6х53 Lancaster.

Обычные прицелы на оружии в стиле «милитари» не всегда хорошо смотрятся. А брутальные ПСО – в самый раз: гармоничны по силуэту, эффективны, доступны по цене и со своей особой философией.

В настоящий момент прицелы ПО6х36П используются в нескольких спецподразделениях на крупнокалиберных винтовках АСВК калибра 12,7 мм. Нарекания есть только на недостаточную для этого калибра кратность.

Отдачу же прицелы держат без проблем, с механикой тоже всё в порядке. Это говорит о том, что новые прицелы можно ставить на практически любое гражданское оружие.

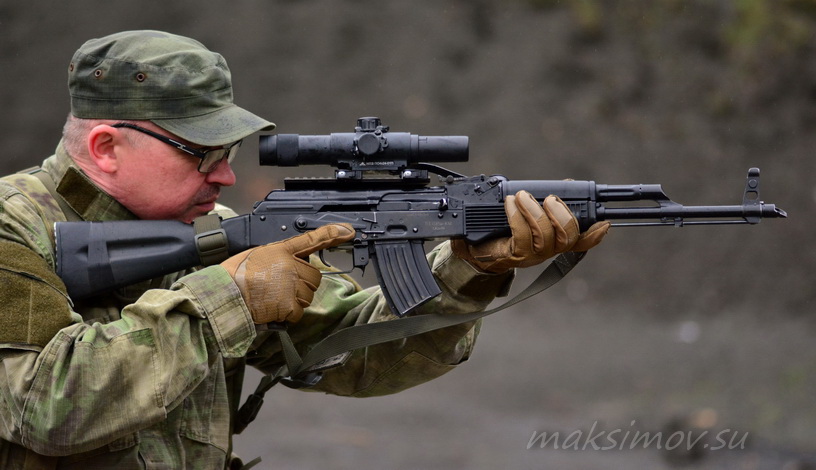

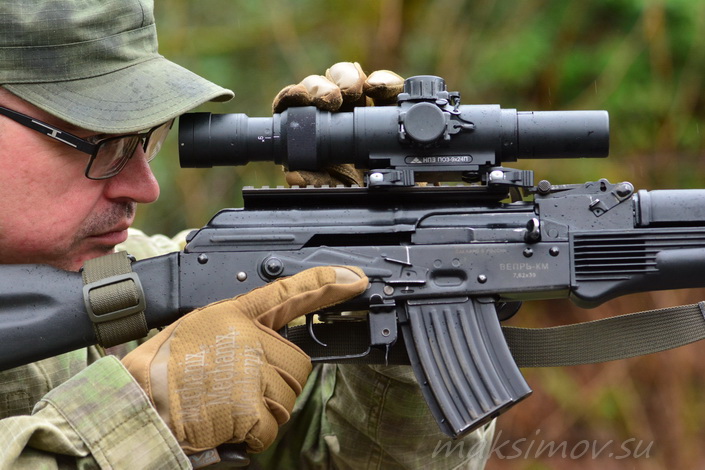

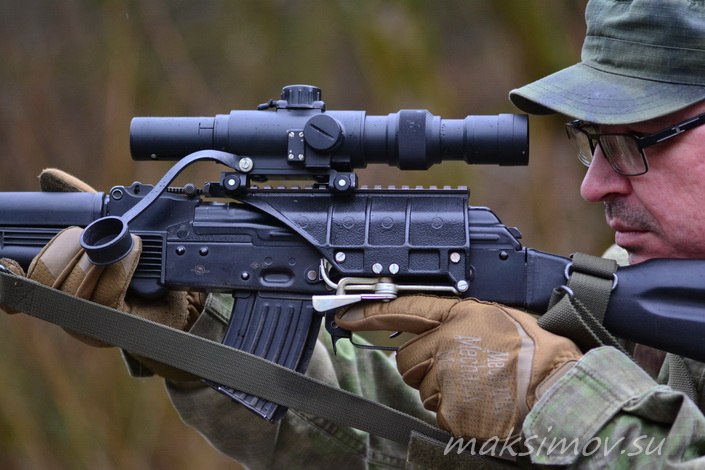

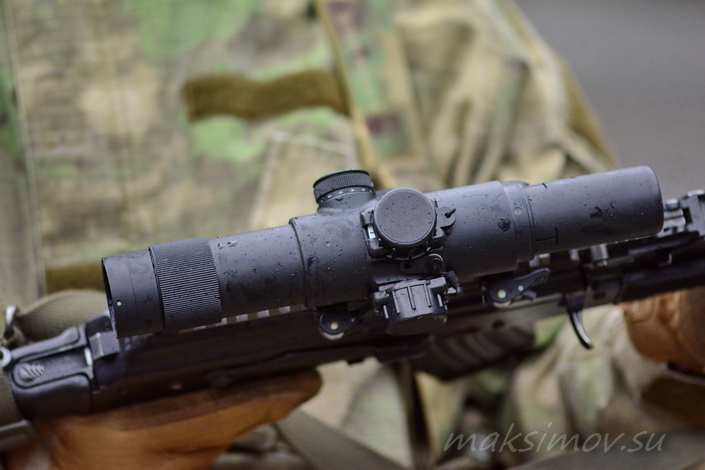

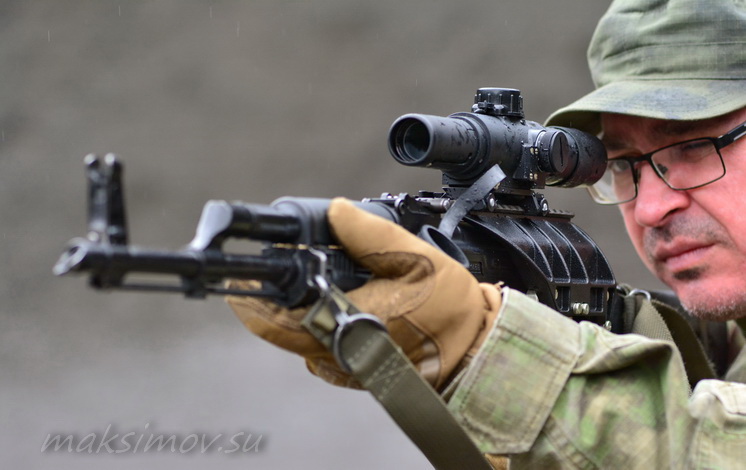

Прицел ПО4х24П на АКМ




Линейка новосибирских прицелов ПО с индексом «П» появилась с опозданием. Но это не помешает ей найти своё место в арсенале российских охотников, любителей развлекательной стрельбы и страйкболистов.

По итогам тестирования сложно сказать, какой прицел оказался лучшим, слишком они все разные. «Фиксы» ПО4х24П и ПО6х36П безукоризненны, выбор между ними зависит от задач и личных предпочтений.

Цены на эти прицелы самые доступные: с завода ПО4х24П в базовой комплектации отгружается за 13 тыс. руб. (с диоптрийной подвижкой – около 13,5 тыс. руб.), ПО6х36П стоит 15,5 тыс. руб. в «базе» и 16 тысяч - с «диоптрикой».

Если выбирать наиболее удачную модель из двух панкратических прицелов, всем участникам тестирования больше понравился ПО3-9х24. У этого прибора, в сравнении с ПО4-12х36П, лучше массогабаритные параметры, меньше урезано поле зрения, более резкая и яркая «картинка».

Да и цена ПО3-9х24 тоже заметно ниже – 26 298 руб. против ожидаемых 27-29 тыс. руб. за модель ПО4-12х36П. Нужно учитывать, что интегрированные крепления прицелов ПО с индексом «П» избавляют стрелка от затрат на кольца.


Прицел ПО4х24П
на карабине СКС




Статья опубликована
в журнале "Мастер-Ружьё",
март 2019 года (№264)
