Эволюция
компактных прицелов
производства НПЗ

Идея оснащения пехотного стрелкового оружия оптическим прицелом далеко не нова. При перевооружении РККА в период третьей, «военно-промышленной» пятилетки 1937-1942 гг. предполагалось, что значительная часть винтовок СВТ-40 будет штатно оснащена прицелами ПУ.

Из-за войны тогда многое не успели воплотить в жизнь. Но солдат, которых сейчас на Западе называют «марксманами» (пехотными стрелками), в СССР «изобрели» ещё в конце 1930-х гг.

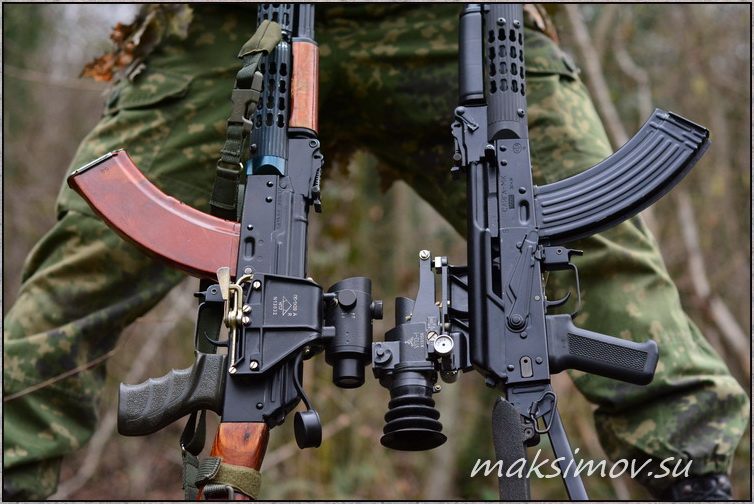

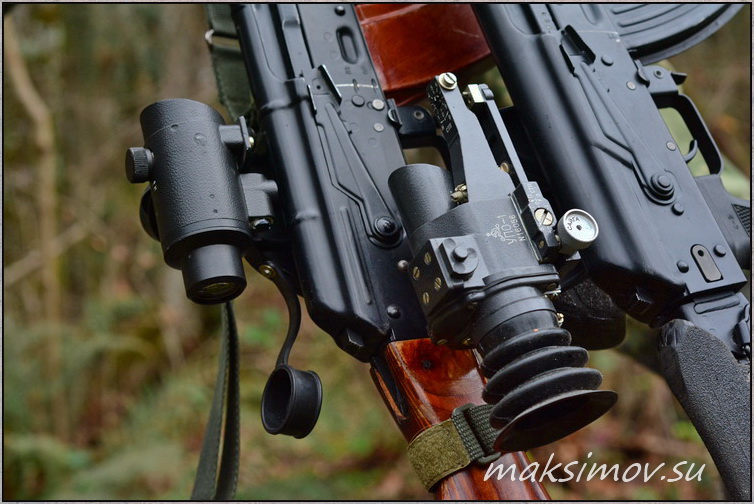

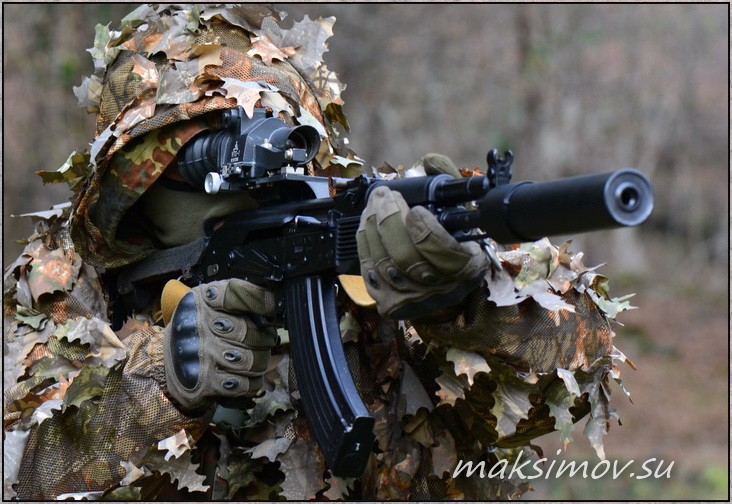

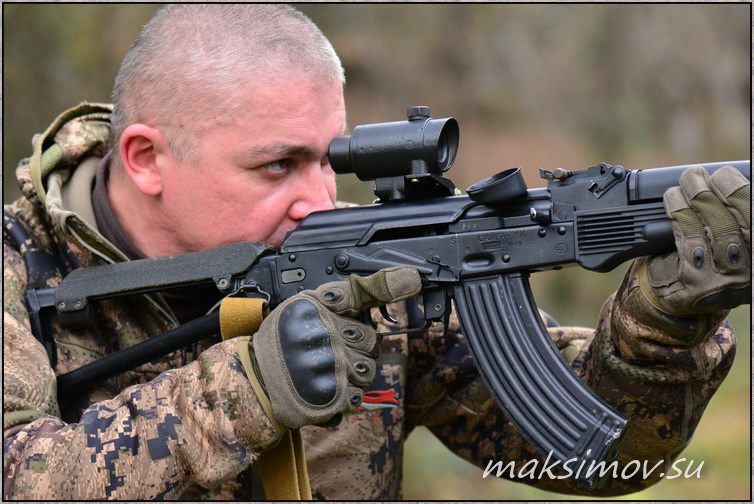

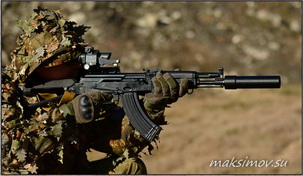

Оружие с прицелами УПО-1 и "Ракурс".

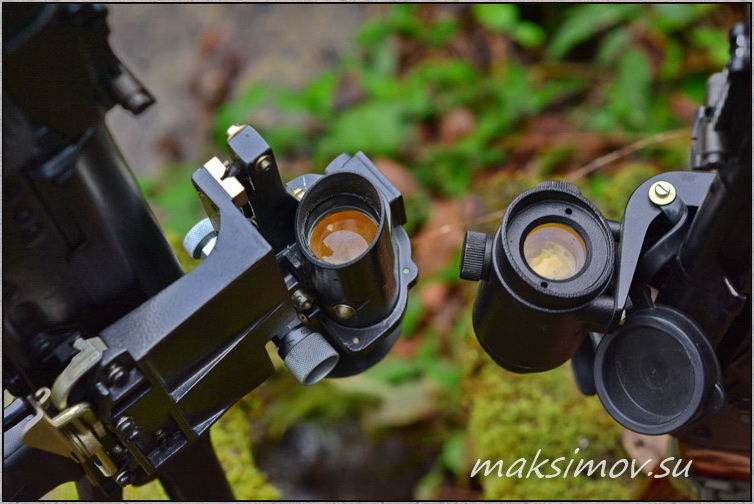

Объективы прицелов УПО-1 (слева) и ПО1х20 «Ракурс» (справа).
Не имеющий защитной крышки объектив УПО-1
снабжён блендой характерной «срезанной» формы




Тем не менее, винтовка с оптическим прицелом во всех странах мира ещё долго оставалась инструментом снайперов, но не рядового пехотинца.

Оптика – штука дорогая, подверженная различного рода воздействиям и требующая времени для освоения. Такая догма доминировала в высших военных кругах по всему миру ещё в 1970-80-х гг., вплоть до крушения СССР.

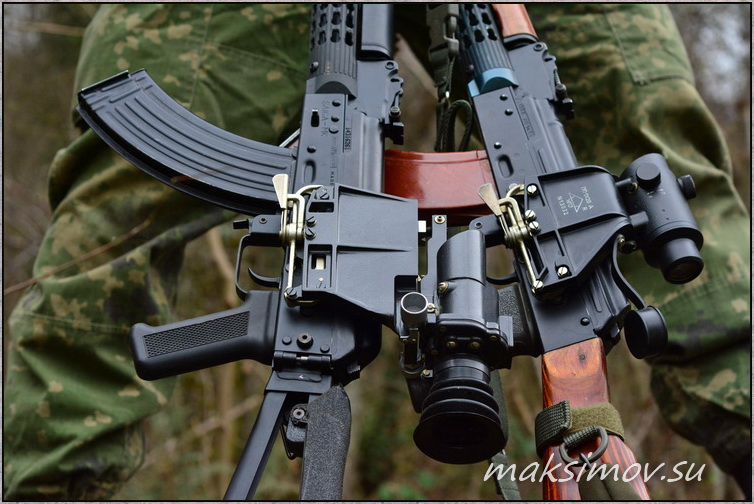

УПО-1 и "Ракурс".
Прицел УПО-1 кажется намного больше в основном
 из-за резинового наглазника


Начиная с 1990-х гг. вероятность глобального противостояния огромных армий практически исключалась. Пришло время локальных войн и хирургически точно спланированных спецопераций.

В таких условиях оснащение стрелкового оружия специализированной оптикой было куда более оправдано. Важное место среди пехотной оптики заняли призматические и коллиматорные прицелы. Которым в итоге нашлось широкое применение среди охотников и спортсменов.


УПО-1 и "Ракурс".
Прицел УПО-1 кажется намного больше в основном
из-за резинового наглазника





Особенности
конструкции призматических прицелов

Призматический прицел является сложным прибором, требующим соответствующей технологической оснащённости и высокой культуры производства.

Давайте кратко и упрощённо, без ненужного углубления в специфику технологического процесса, рассмотрим специфику производства такой оптики.

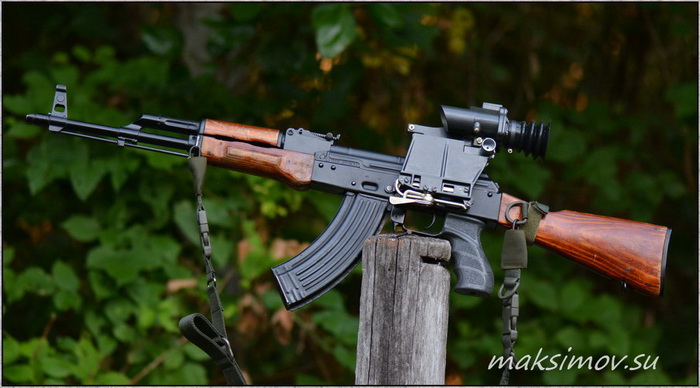

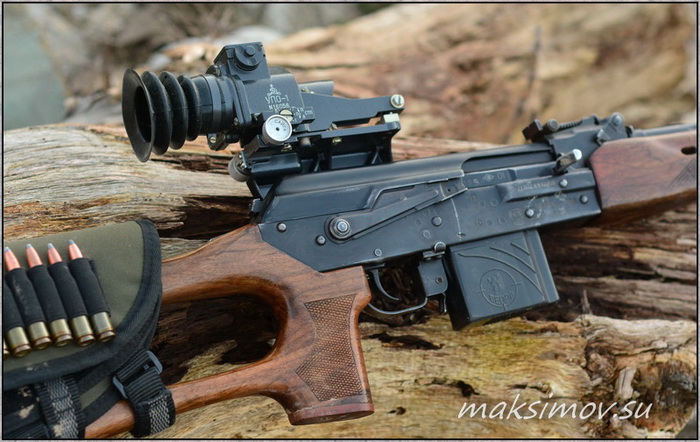

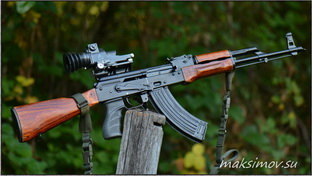

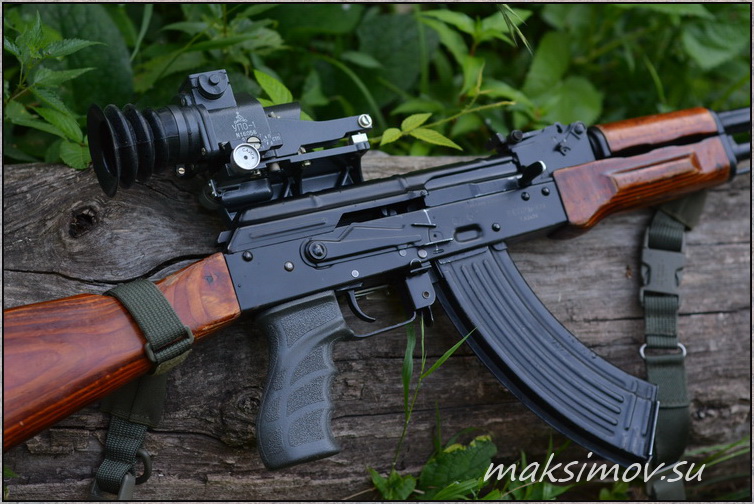

Прицел УПО-1
на популярном
охотничьем карабине ВПО-136 (АКМ)
под патрон 7,62х39 мм




Начнём с количества обрабатываемых поверхностей. Если упрощённо, у любой линзы имеется две поверхности. Тогда как у призмы их всегда не менее пяти.

Любая призматическая система состоит как минимум из двух компонентов: склеенных или установленных раздельно.


Прицел УПО-1
на популярном охотничьем карабине ВПО-136 (АКМ)
под патрон 7,62х39 мм




Линза, от старта производства до состояния готовности для установки в корпус прибора, проходит цикл из 7 основных операций – грубые, средние и мелкие шлифования каждой из сторон.

Далее следует полирование, также каждой стороны, центрирование и нанесение просветляющего покрытия.

Призма же, помимо перечисленных операций для линз, помноженных на число граней призмы, подвергается дополнительным операциям. В итоге количество операций на призме (цикл производства) множится еще больше.

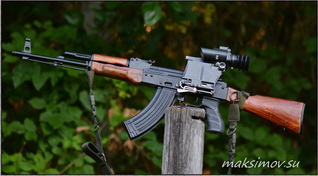

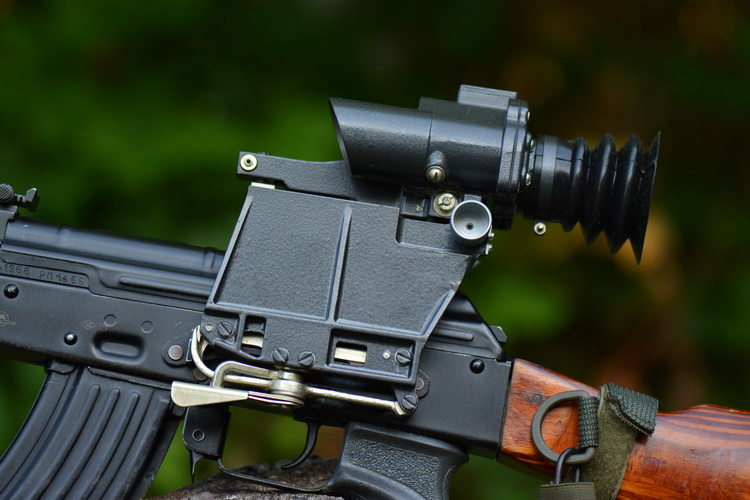

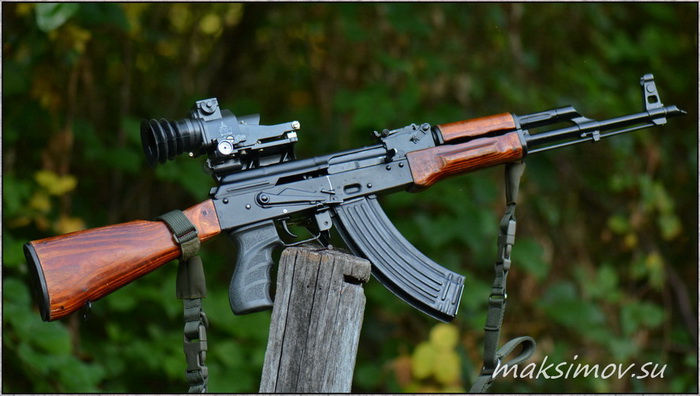

УПО-1 на АКМ




Помимо этого, после каждого этапа следует операция контроля, ибо отклонение углов на начальном этапе производства призм влечет однозначное бракование готового изделия.

Поэтому каждую призму на производстве холят и лелеют. Ещё момент - доводкой качества поверхностей оптических деталей до расчетных параметров занимаются полировщики.

Так вот - не всякий полировщик линз справится с задачей полировки призм – здесь, с учётом применения ручного труда и очень малых допусков, требуется специализированная высокая квалификация.


УПО-1 на АКМ




Второй аспект – это механика. Корпус обычного «линзового» прицела– это, как правило, тело вращения. Обрабатываются они на токарных станках.

Внутренние полости для крепления линз изготавливаются таким же способом. Сами линзы при сборке «насыпаются» в корпус, удерживаются внутри буртиками и закрепляются кольцами с наружной резьбой.


УПО-1 на АКМ




Корпуса же призменных систем более сложные, изготавливаются точным литьём с последующей механической обработкой, а сами призмы в корпуса устанавливаются в отдельных оправах, изготовленных с высокой точностью.

В призмах присутствуют отражающие грани. Требования к форме поверхности этих граней на порядок выше, чем к преломляющим поверхностям, которыми являются линзы.

Для обеспечения полного и точного оборачивания изображения, одна из поверхностей призм делается крышеобразной.

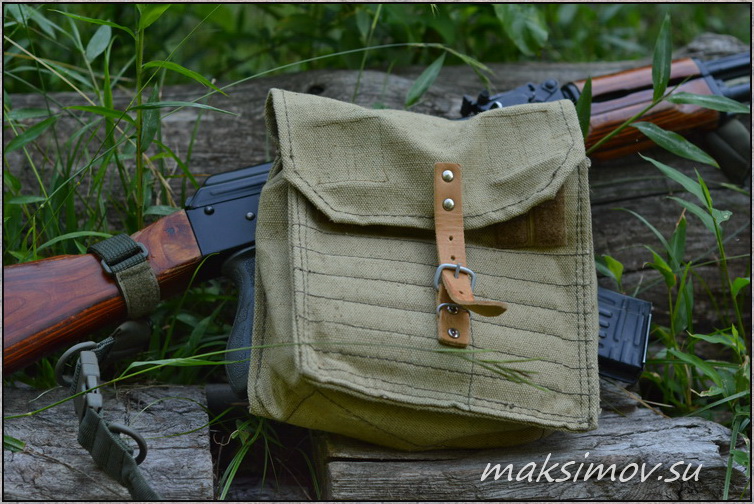

Брезентовая сумка для прицела УПО-1.
Несмотря на архаичный внешний вид,
сумка функциональна и удобна
для транспортировки прицела вне оружия




«Крыша» делается с углом 90 градусов, при этом допуск к углу составляет ничтожные 2 угловые секунды.

Процент отбраковки в призматическом производстве обычно выше, чем в случае изготовления классических линз. Соответственно, суммирование всех издержек даёт более высокую себестоимость производства призматических прицелов.

Возникает резонный вопрос – а к чему такие жертвы? Ответ прост: применение призм сокращает массогабаритные параметры оптического прицела минимум в 1,5 раза.

С учётом специфики конструкции отдельных моделей таких прицелов мы получаем компактный, лёгкий, прочный и надёжный прибор с высоким уровнем светопропускания, годный для применения в любых условиях на стрелковом оружии.

А теперь мы рассмотрим несколько популярных моделей «призматиков» производства Новосибирского приборостроительного завода.

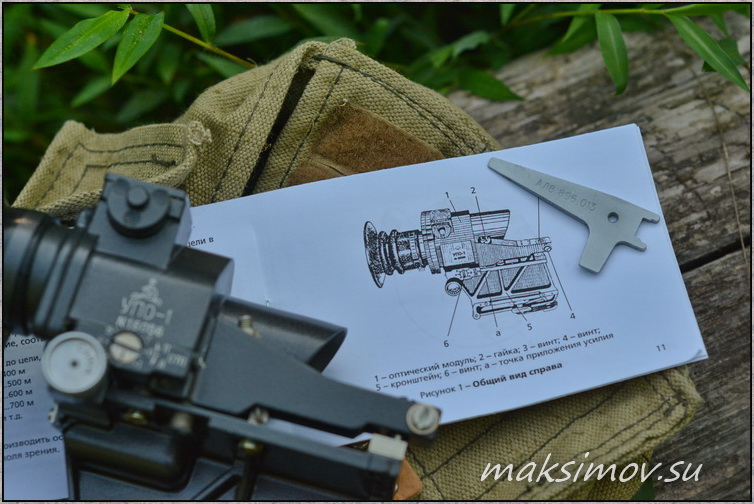

Страница из паспорта изделия
и штатный ключ-отвёртка





УПО-1 -
гражданская версия
прицела УСП-1 «Тюльпан»

На вооружении армии СССР находилось множество «цветов»: от 122-мм самоходной полковой гаубицы «Гвоздика» (2С1) до предмета нашего сегодняшнего разговора - оптики для стрелкового оружия.

Начнём с «Тюльпана» и созданной на его базе гражданской версии под названием УПО-1.

Этот прицел разработан в 1987 году, принят на вооружение Советской Армии в 1988 г. и предназначался для установки на автоматическое оружие.

За аналог был взят английский малократный прицел Trilux, появившийся ещё в 1973 году и использовавшийся с винтовкамимоделей FAL L1 и L85.

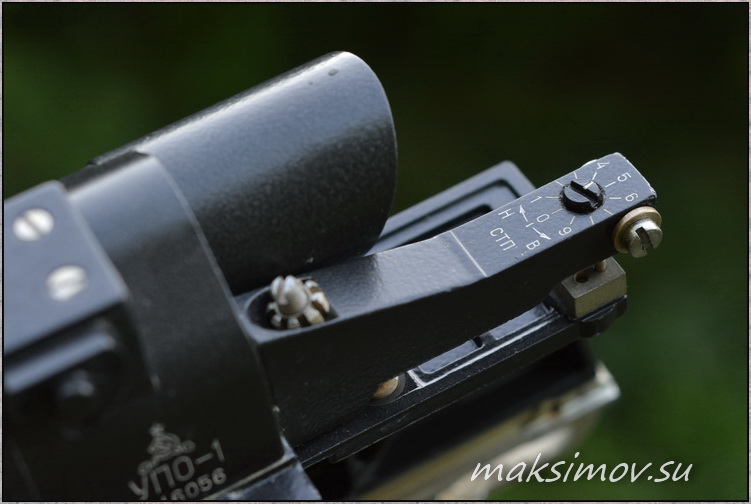

Вид сзади на кронштейн с осью
для установки нужных углов возвышения (дистанций стрельбы).
Ось установлена на базовую дистанцию
(по сути – прицел « П» для АК74)




Конструктивно УПО-1 является оптическим прицелом с призматической оборачивающей системой. Увеличение - 4х, поле зрения - 8 градусов (ширина видимого поля зрения около 14 метров на 100 м).

Введение баллистических поправок осуществляется круговым вращением гранёной оси, дистанция выставляется дискретно, от 4 до 10 или от 4 до 12 (400 и 1000/1200 м, в зависимости от модели прибора).

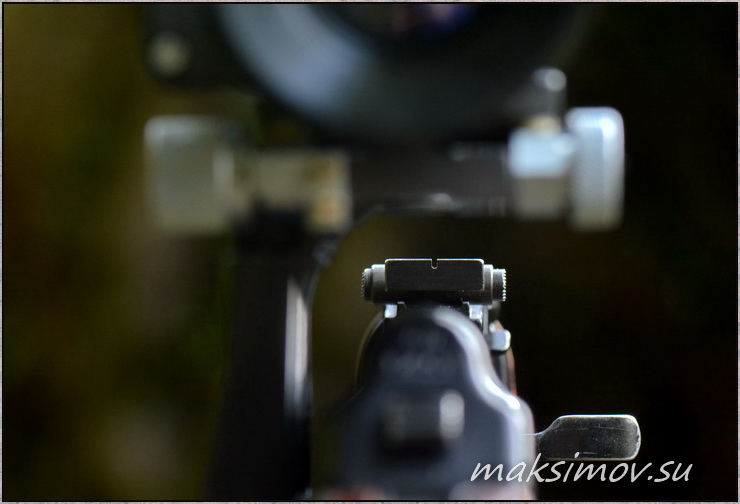

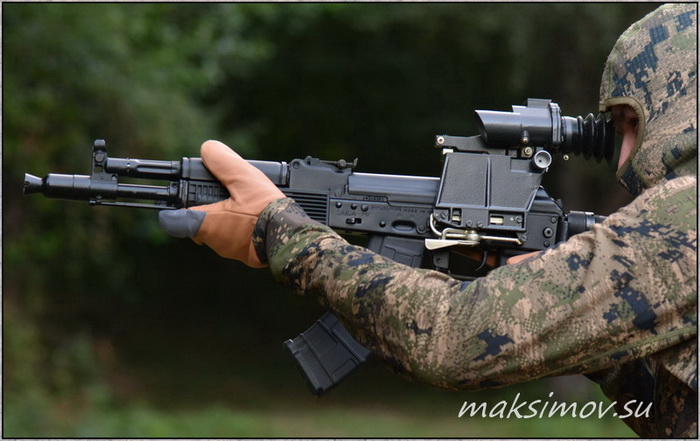

На этой фотографии хорошо видно,
что установленный на оружие прицел УПО-1
 позволяет стрелять с открытого прицела




Прицел имеет необычную прицельную марку в виде полой «пики», направленной сверху вниз. Подсветка прицельной марки осуществляется тритиевым светоэлементом, срок службы которого достигает 15 лет. Прицел радиационно безопасен.

Параболическая дальномерная шкала на правом крае поля зрения прицела рассчитана на цель высотой 1,5 м и позволяет стрелку визуально определять дистанцииот 400 до 1200 м. Масса прицела 0,8 кг, длина 203 мм, ширина 80,5 мм, высота 178 мм.

Вынос выходного зрачка – 35 мм, что на практике не создаёт проблем ни при прицеливании, ни при стрельбе (в этом плане прицеливание с УПО-1 не отличается от прицеливания с современными цифровыми и ночными прицелами, которые тоже имеют небольшой вынос выходного зрачка).


На этой фотографии хорошо видно,
что установленный на оружие прицел УПО-1
позволяет стрелять с открытого прицела




Необычным является механизм выверки прицела, который приводится в действие вращением винтов-осей. Передний винт-ось предназначен для выверки прицела по вертикали.

На плоскость кронштейна нанесены 10 рисок с шагом в 36 градусов, цена 1 «клика» - 10 см на 100 м.

Горизонтальная выверка осуществляется при помощи бокового винта-оси, для которого на корпусе кронштейна также имеется разметка, на этот раз – с углом шага в 45 градусов, что на 100 м также даёт смещение СТП на 10 см.

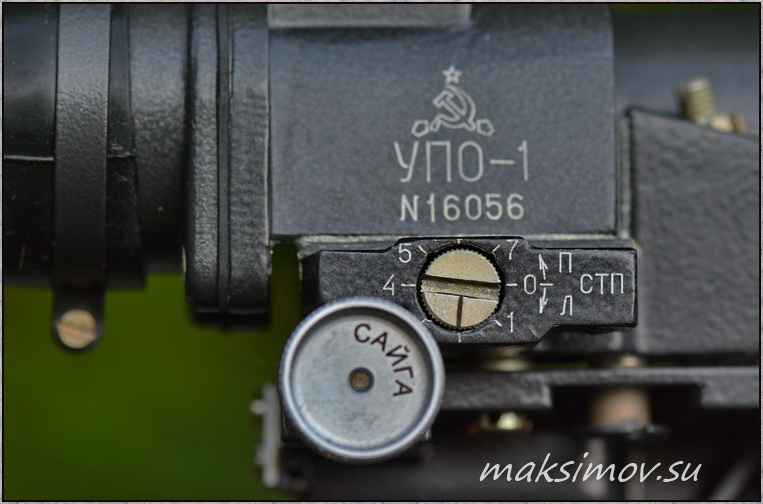

Винт и шкала для внесения поправок по вертикали.
Винт справа – фиксатор кронштейна,
затягивается по окончании пристрелки


Вращение бокового винта-оси дискретное, с чёткими щелчками. Для внесения поправок используется штатная отвёртка (подойдёт и монета).

Запас поправок – 40 см на 100 м от нуля в каждую сторону. Прицел УПО-1 позволяет вести стрельбу с открытого прицела.

Испытания показали, что использование УПО-1 позволяет резко увеличить результативность стрельбы, причём как по параметру точности, так и по скорости поражения цели.

В лучших традициях советской технической школы прицел работоспособен при температурах от -50°С до +50°С и относительной влажности воздуха до 100% при температуре 25° С.

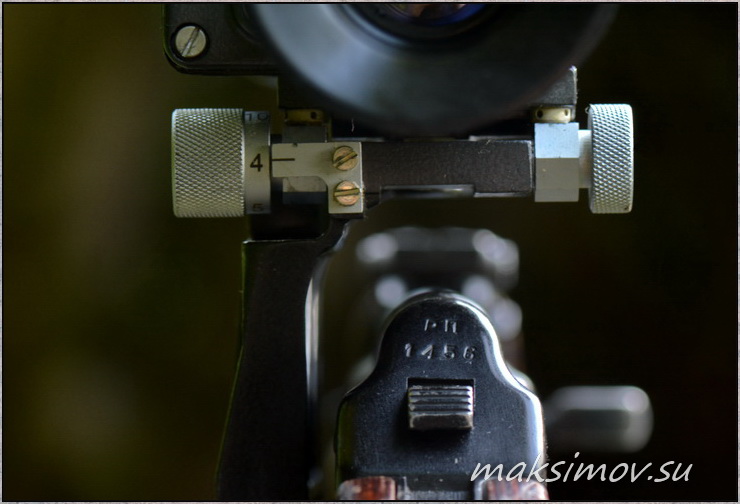

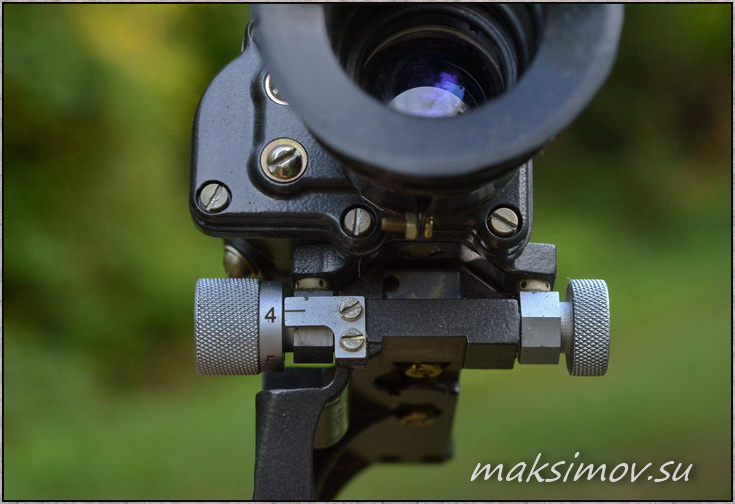

Винт и шкала
для внесения горизонтальных поправок




Пристрелку УПО-1 на охотничьем оружии (возьмём «Сайгу» или огражданенный АК под патрон 7,62х39 мм) оптимально на дистанции 100 м в «ноль» с установкой «автоматной» оси с базовым углом прицеливания «4».

В таком случае отметка «6»по баллистике даст возможность стрелять примерно на 250 м, а «7» - на 350 м. Следует помнить, что эта ось изначально рассчитана под баллистику патрона 5,45х39 мм.


Прицел УПО-1 на Сайге-МК-03.
На оружие установлен
газоразгруженный
ДТК закрытого типа "Ротор-43"




При использовании УПО-1 совместно с оружием типа АК есть один существенный нюанс, выявленный руководителем ижевского стрелково-тренировочного центра «Застава» Максимом Ивушкиным (ака Смоллет).

Он утверждает, что «при стрельбе с использованием жёсткого упора (например, при пристрелке оружия на дальность 100 м) средняя точка попадания (СТП) будет находиться приблизительно на 15 см выше, нежели чем СТП при стрельбе с рук.

Данную особенность необходимо обязательно иметь в виду при проведении выверки прицела».


Прицел УПО-1 на Сайге-МК-03.
На оружие также установлен
газоразгруженный ДТК закрытого типа "Ротор-43"




Прицел УПО-1
на Сайге-МК-03




У многих читателей наверняка возник вопрос о причинах выбора конструкторами «Тюльпана» столь необычной прицельной марки. К сожалению, из разработчиков этого прицела уже мало кто остался в живых, поэтому до первопричин докопаться не получилось.

Можно лишь предположить, что при проектировании прибора учитывались аналогичное расположение и форма сетки английского прицела, а также предназначение прицела.


Прицел УПО-1
на карабине Вепрь-308




При стрельбе очередями ствол оружия подбрасывается вверх. Прицельная марка армейского аналога «Тюльпана» позволяет избежать потери цели.

Поначалу наведение оружия при помощи верхней «пики» прицела несколько непривычно, но нужный навык нарабатывается очень быстро.

Кратность прибора и его прицельная марка позволяют уверенно прицеливаться по цели размером 25х25 см.

Несмотря на давнишнюю историю, прицел УПО-1 имеет устойчивый спрос, в связи с чем он до сих пор находится в производстве.

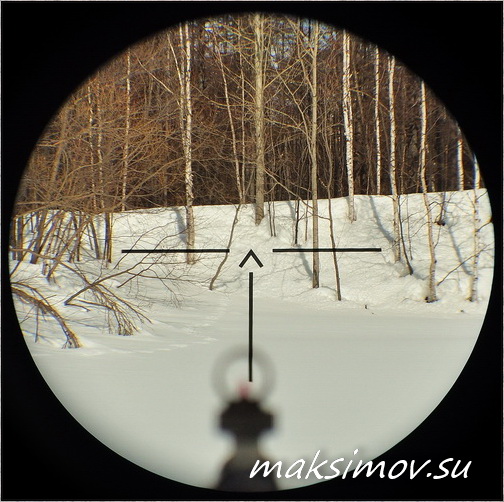

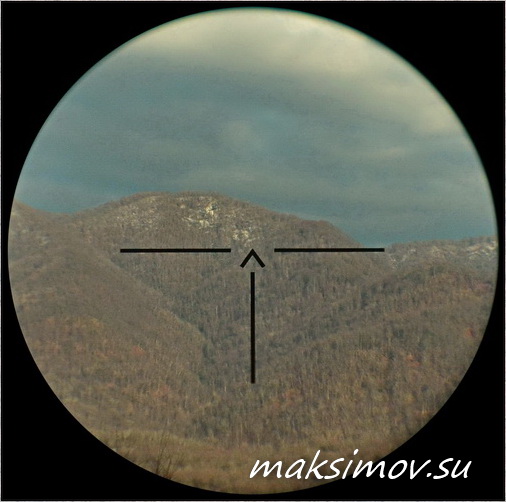

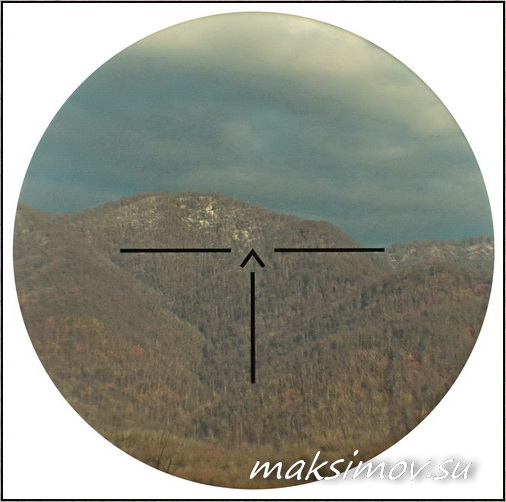

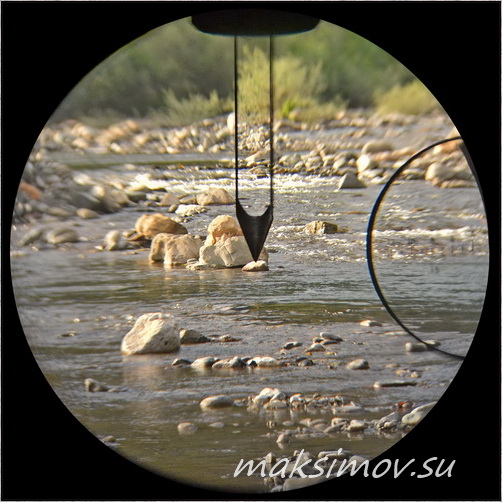

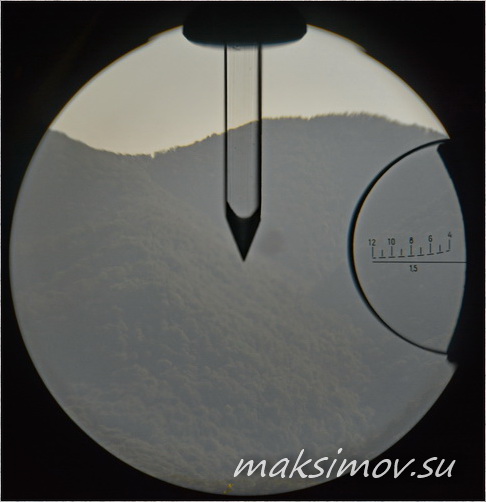

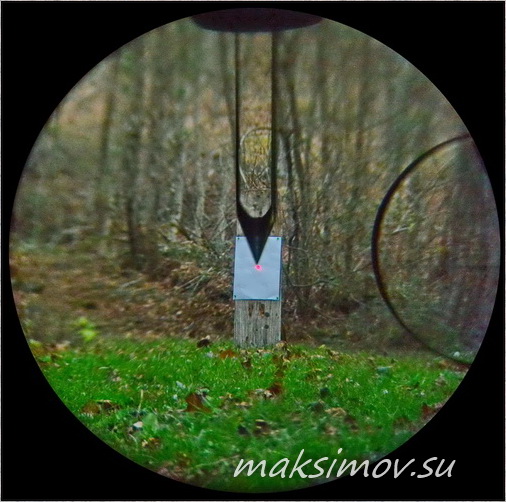

Прицельная сетка УПО-1
на разном фоне





Прицел ПО1х20-А («Ракурс-А»)

История прицела ПО1х20-А («Ракурс-А») относительно короткая, но не менее занимательная.

По заданию одного из силовых ведомств в начале 2000-х гг. НПЗ было предложено разработать прицел с максимально большим полем зрения. В качестве аналога был предложен ленинградский прицел ПК-01.

По сравнению с коллиматорными прицелами, теряющими от 40 до 60 % света на светоделительной поверхности, прицел ПК-01 имел яркое, насыщенное изображение цели.

При взгляде в прицел внимание сразу привлекала простая и хорошо «читаемая» сетка, отпадала необходимость искать тонкие прицельные линии.

Этот эффект новосибирскими оптиками был условно назван ракурсностью, что и послужило в дальнейшем названием для темы разработки, да и нового прицела.

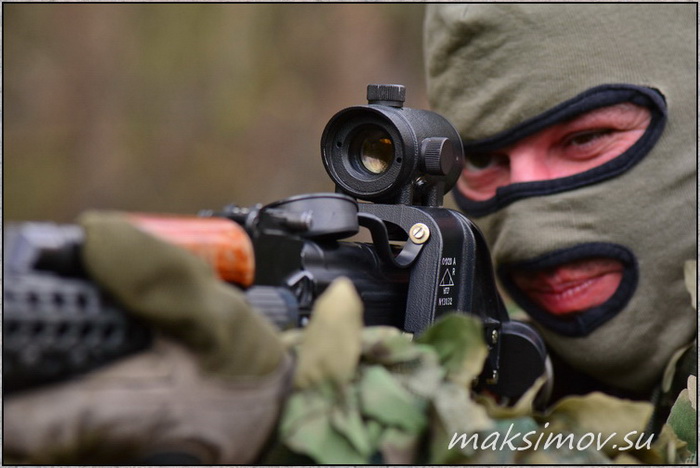

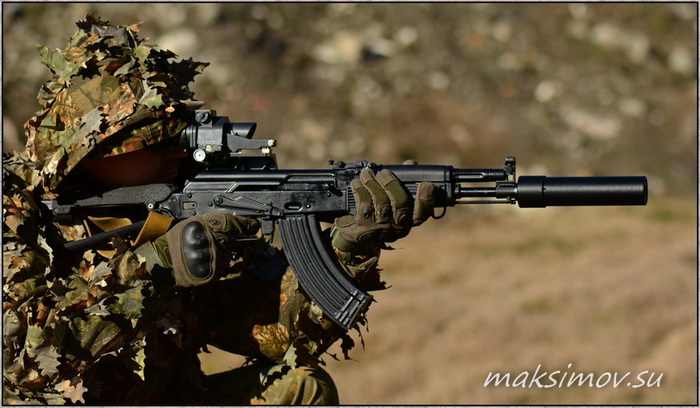

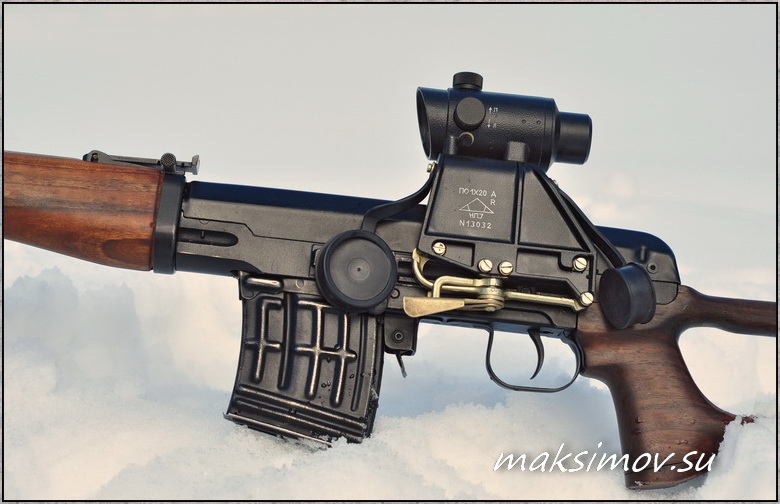

Прицел ПО1х20 «Ракурс»
на «Тигре»




От заказчика на НПЗ поступило предложение разработать прицел, который был бы лишён недостатков прицела ПК-01, но при этом сохранил все его достоинства – широкое поле зрения, высокое светопропускание и хорошо заметную прицельную сетку.

Новый прицел получил рабочее наименование «Ракурс-А». Было решено, что он будет предназначен для использования на лёгком стрелковом оружии при ведении огня на дальностях прямого выстрела при неустойчивых положениях стрелка по неожиданно появляющимся и быстро передвигающимся целям в любое время суток.

Время готовности прицела к бою должно быть минимальным. Сам прицел должен быть надёжным, лёгким и компактным, крепиться на боковое посадочное место всех отечественных автоматов, не требуя выверки после снятия и повторной установки.

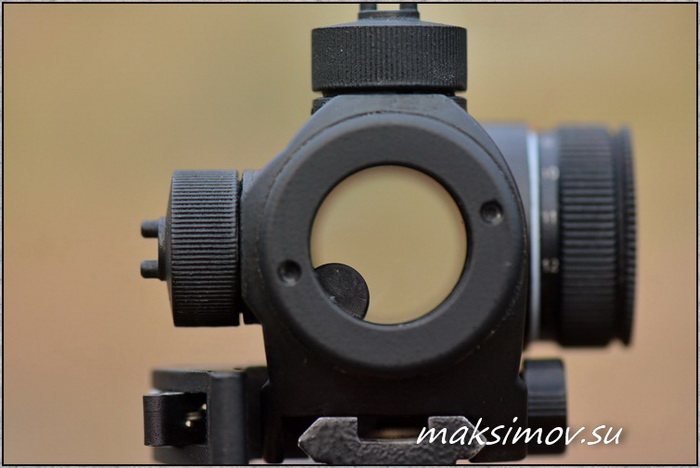

Широкоугольный прицел
ПО1х20 «Ракурс»




Исходя из ТЗ, в новом прицеле было решено использовать увеличение в 1 крат, а для сокращения габаритов прибора выбрали схему с оборачивающей призмой Пехана. Прицел получил внутреннюю выверку с дискретностью 0,25 т.д. (2,5 см на 100 м).

Для упрощения конструкции было решено осуществлять выверку не поворотом призмы, как в иностранных прицелах, а перемещением объектива перпендикулярно оптической оси.

Благодаря этому сетка прицела при любом положении выверки остается строго в центре поля зрения. Была разработана сетка простой формы в виде пики, двух горизонтальных и одного вертикального штрихов для устранения сваливания оружия относительно горизонта.

Толщина штрихов была выбрана такой, чтобы воспринималась глазом равной 1 мм. Это позволяет легко находить сетку, при этом она не теряется на фоне цели.


Широкоугольный прицел
ПО1х20 «Ракурс»




Диаметр выходного зрачка для нового прицела был выбран равным 20 мм, что обеспечивало повышение оперативности прицеливания из неустойчивого положения стрелка и комфортные условия для работы ночью.

В качестве подсветки сетки использован тритиевый светоэлемент, что позволяло отказаться от электрических источников питания, выключателей и регуляторов.

Такое решение делало прицел дешевле, а также снижало демаскирующие факторы в виде засветки лица стрелка через окуляр и свечения наблюдаемого через объектив прицела.

Для корпуса и кронштейна прицела был применён специально разработанный на НПЗ алюминиевый сплав АЛ32, до этого хорошо зарекомендовавший себя в прицеле ПСО-1. Вся оптика прицела выполнена из отечественного стекла.

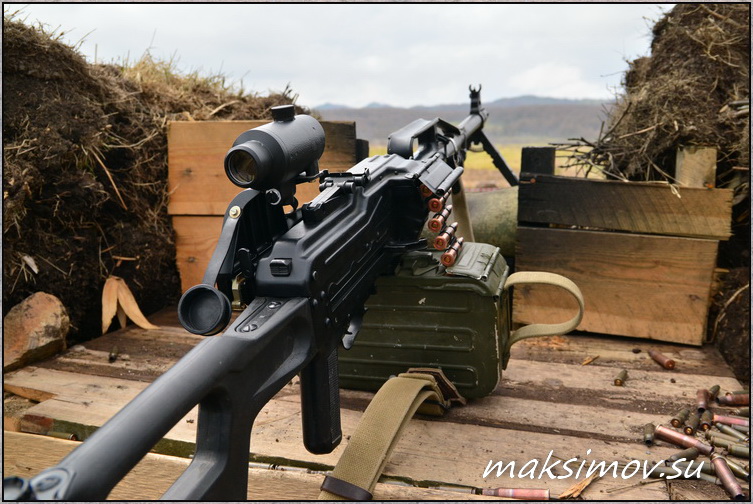

Прицел ПО1х20
на пулемёте «Печенег»




Для установки прицела на боковое посадочное место отечественных автоматов используется стальной кронштейн от прибора НСПУМ, который не только позволяет быстро, без использования инструментов монтировать и демонтировать прицел, но и обеспечивает высокую точность повторной установки.

На испытаниях «Ракурса» увеличение эффективности стрельбы опытным стрелком было показано в 1,3-1,5 раза, результативность неопытных стрелков выросла в 2-3 раза.

Прицел может устанавливаться на любое стрелковое оружие со стандартной боковой планкой. Для гражданского рынка заводом были разработаны гражданские варианты прицела: Ракурс-А и Ракурс–А1, отличающийся от Ракурса-А диоптрийной подвижкой окуляра.

По просьбе потребителей были разработаны ещё два варианта прицела: Ракурс-П/Ракурс-ПМ, рассчитанные для установки на верхнюю планку типа «пикатинни/вивер» и Ракурс-Л, предназначенный для установки на «ласточкин хвост».

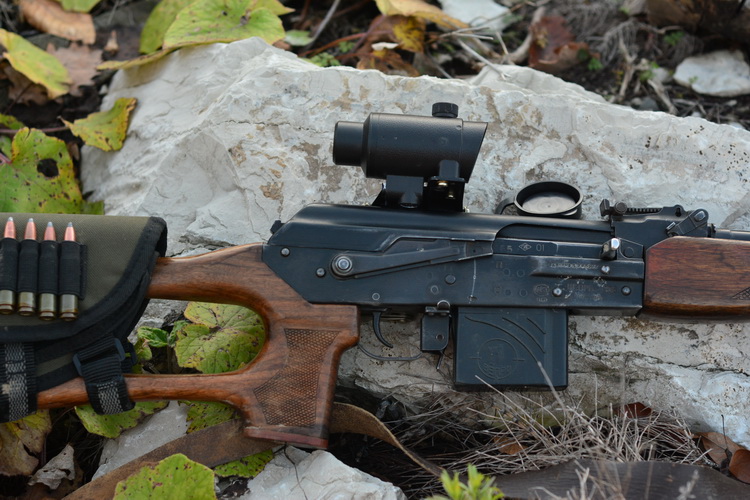

Прицел ПО1х20
на карабине "Вепрь-308"




Прицелы Ракурс-А могут устанавливаться на все охотничьи нарезные и гладкоствольные охотничьи карабины типа «Сайга», «Вепрь», «Тигр».

Применение прицела на нарезном оружии калибром свыше 7,62х54R не рекомендовано. Особенно хорошо прицелы показали себя на облавных охотах, подходят они и для практической стрельбы.

В настоящее время прицелу присвоено наименование ПО1х20А.


Прицельная сетка ПО1х20 «Ракурс»
на различном фоне






Ещё раз о ГОЗ
и диверсификации российского ВПК

Мы уже говорили о том, что правительство нашей страны всерьёз обеспокоено перспективами российской «оборонки». Для многих слишком свежи воспоминания о системном уничтожении советской промышленности во время перестройки и постперестроечные годы.

На уфимском совещании по вопросам диверсификации производства продукции гражданского назначения организациями ОПК от 24 января 2018 года В.В.Путин поставил правительству и руководству ОПК следующую задачу: «Выпуск гражданской продукции должен полностью, максимально загрузить существующие мощности предприятий и обеспечить их финансовую устойчивость, особенно после 2020 года, когда пик поставок в рамках гособоронзаказа будет пройден (выделено Ю.М.).

Однако диверсификация производства оборонных предприятий, конечно же, не должна ограничиваться лишь отдельными успешными проектами. Важно поставить её на системную основу, а руководители и весь коллектив предприятий должны подходить к выпуску гражданской продукции столь же ответственно, как и к выполнению ГОЗа».


УПО-1 на АКМ




Президент открыто призвал не повторять катастрофических ошибок конверсии конца 1980-х и начала 1990-х гг. На этом же совещании генеральный директор холдинга «Швабе» А.Патрикеев выступил с предложением усилить меры господдержки в отношении производства, обозначив приоритетное значения диверсификации для развития оптической отрасли. Речь шла и о развитии отечественного станкостроения.

Президента услышали. Уже 25 января 2018 года Спикер ГД В.Володин уточнил, что «к 2030 г. доля гражданской продукции на предприятиях ОПК должна достичь 50%, без сокращения выпуска оборонной продукции».

В настоящий момент поставлена задача нарастить сегмент гражданской продукции в ОПК до соотношения 30/70, «догоняя объемы выпуска продукции оборонного назначения и доведя ее до соотношения 50 на 50 в 2030 году».

Что ж, ждём сдвигов и в результатах деятельности наших ОМЗ. В «Швабе» уже приняты соответствующие управленческие решения.

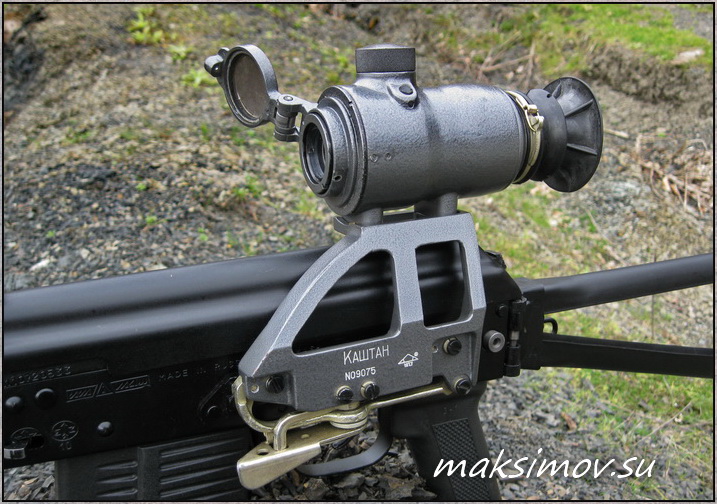

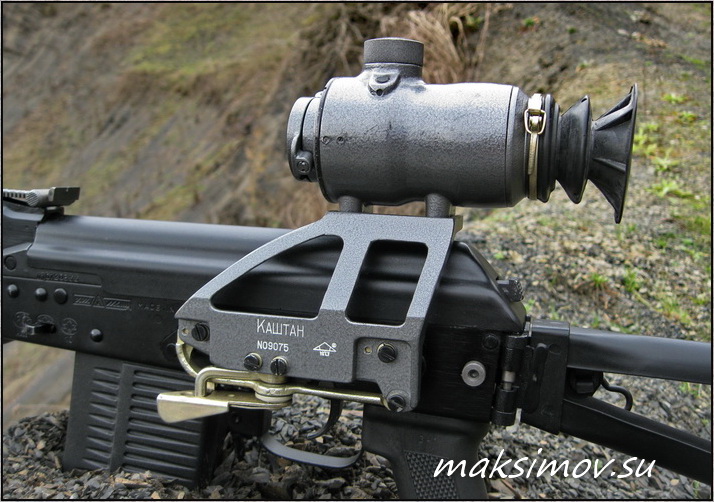

Оптический прицел ПО2,8х18С-1 «Каштан»
на карабине Сайга-308





Заключение

В этой статье мы обошли стороной ещё одного представителя семейства призматических прицелов НПЗ - ПО2,8х18 («Каштан») - на текущий момент его временно производство приостановлено.

Также за бортом остался коллиматорный прицел НПЗ ПК1 («Обзор»), который привлекателен своей конструктивной необычностью и эксплуатационными особенностями (об этом прицеле мы поговорим в одном из ближайших номеров «МР»).

Кому на гражданском рынке могут быть интересны призматические прицелы, которые, из-за своей специфики, по некоторым параметрам не могут устраивать охотников и спортсменов? Во-первых, это многочисленная группа фанатов, принципиально использующая конверсионное оружие.


Оптический прицел
ПО2,8х18С-1 «Каштан»



К ним также можно отнести любителей тактической стрельбы, использующих на тренировках не только средства индивидуальной защиты, но и аутентичную оптику.

Популярны «призматики» среди страйкболистов и коллекционеров оптики такого рода. В конце концов, многим просто интересно попробовать на практике необычные прицелы.

В завершении статьи позвольте пару слов о коллиматорах. В прошлом номере, тестируя новый прицел Target Ring производства ВОМЗ, мы коснулись малоизвестных страниц истории советско-российского коллиматоростроения.

Упомянутый выше «Обзор» трудно отнести к классическим коллиматорам, поэтому первым «настоящим» прицелом с «красной точкой» производства НПЗ можно считать модель ПКУ-2.

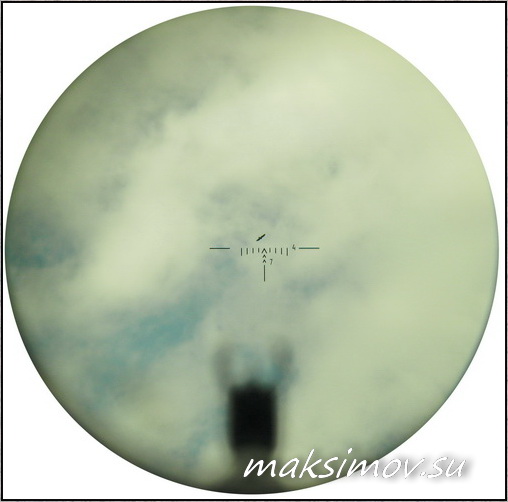

Оптический прицел
ПО2,8х18С-1 «Каштан»
и его сетка




О прицеле ПКУ-2 я уже писал, и возвращаться к нему не было бы смысла. Но новосибирцы в крайне сжатые сроки (такое было лишь в годы войны и в наиболее значимые периоды послевоенного развития производства) провели не просто какой-нибудь «рестайлинг», а умудрились осуществить четвёртую серию улучшений этого прибора.

Причём это было сделано с размахом и буквально по следам предыдущих комплексных улучшений. Буквально до сегодняшнего дня об этом вообще не было известно, но сейчас этот ПКУ-2 стоит у меня на карабине после успешного тестового отстрела и про него наконец-таки можнорассказать более подробно.


Итоговая модификация
коллиматорного прицела ПКУ-2




Итак, в нынешнем поколении ПКУ-2 (которое и пойдёт на рынок) изменены углы наклона объектива и светодиода, за счёт чего конструкторы смогли добиться радикального уменьшения параллакса. До сих пор, несмотря на все попытки, это оставалось некоторой проблемой.

Причём неважно, что у прицелов Aimpoint эта проблема также присутствует. Судя по всему, новосибирцы решили довести свой коллиматор до определённого уровня совершенства.

В новом ПКУ-2 также изменили оправу светодиода, тем самым обеспечив улучшение собираемости изделия и точность установки светодиода, на контакты теперь установлена декоративная крышка.

Увеличен диапазон расхода выверки до 15 тыс. в одну сторону, и это по квадрату, из крайнего положения. Соответственно, из центральной позиции точки запас поправок ещё больше. Таким образом, ПКУ-2 претерпел несколько серьёзных модернизаций.

Конструкторы НПЗ намерены и дальше работать над повышением технологических и эксплуатационных показателей коллиматора. На мой взгляд, это является одним из свидетельств того, что наши производители намерены всерьёз взяться за гражданский рынок оптики. Удачи им.

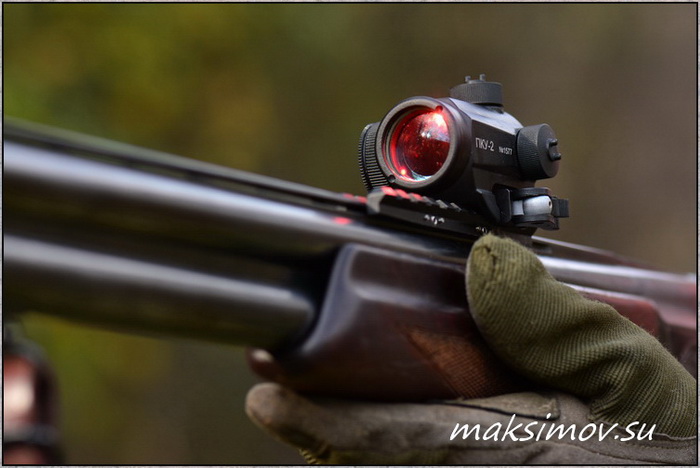

Итоговая модификация
коллиматорного прицела ПКУ-2





Статья опубликована
в журнале "Мастер-Ружьё",
март 2018 года (№252)


Метких вам выстрелов!
