Новосибирский приборостроительный завод (НПЗ) является одним из крупнейших и наиболее важных предприятий отечественной оптико-механической промышленности, ныне объединённой в холдинговую структуру АО "Швабе" в составе государственной корпорации "Ростех".

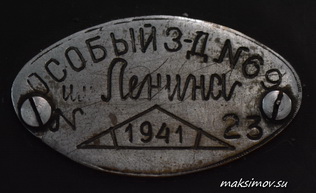

Исторический шильдик
на одном из до сих пор работающем станке
и один из современных цехов завода




Оптика пронизывает всю жизнь и всё производство.
Распространенность оптики – признак высокой культуры (с)
Д.С. Рождественский


Официальный сайт
Новосибирского приборостроительного завода

(НПЗ)


Новосибирские дневные и ночные оптические прицелы хорошо известны российским охотникам и пользуются заслуженной популярностью.

Деятельность и продукция сибирского промышленного гиганта, занимающего одно из лидирующих мест в ведущей пятёрке предприятий «Швабе», всегда вызывали интерес у стрелкового сообщества и поныне являются предметом активных обсуждений на профильных форумах в Интернете.

При этом
дискуссии обычно скатываются на уровень эмоциональных споров по причине недостатка фактической информации.

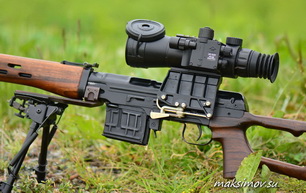

Оптические прицелы
производства НПЗ




В октябре 2016 года я получил приглашение от руководства «Швабе – Оборона и Защита» (НПЗ) посетить завод. После улаживания всех формальностей я вылетел в Новосибирск, где ознакомился с особенностями производственно-технологического цикла предприятия, а также с его современной и перспективной продукцией.

Эта статья написана по итогам данной поездки и завершает цикл «Российские оборонные оптико-механические заводы».


Оптические прицелы
производства НПЗ на конверсионном оружии






От рижских мастерских
до гордости
российской оптической промышленности

История завода неразрывно связана с развитием отечественной оптико-механической промышленности, которая в России фактически отсутствовала ещё на рубеже 19-20 вв.

Немногочисленные оптические мастерские выпускали продукцию гражданского назначения и принадлежали иностранцам.


Оптический прицел ПО1х20 ("Ракурс")
производства НПЗ



Военную оптику Российское военное ведомство закупало за рубежом, игнорируя предложения русских учёных по созданию отечественной оптической промышленности.

Россия долго находилась в прямой зависимости от иностранных поставок, что сказалось уже в Русско-японскую войну 1904-1905 гг.

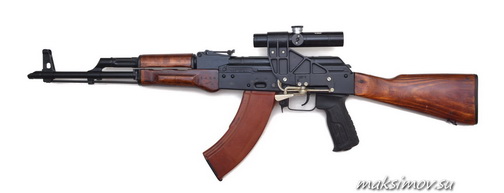

Оптический прицел ПУ 3,5х22 НПЗ
производства НПЗ на АКМ




В 1905 г. в российской Риге германские фирмы «К.Цейсс» и «К.П.Герц» открыли свои сборочные предприятия по выпуску призматических биноклей и стереотруб.

В 1914 г. мастерская, к тому времени уже ставшая небольшим заводом, была передана в ведение ГАУ генштаба минобороны Российской империи. Не осталась без дела и фабрика Герца, производившая одноимённые артиллерийские панорамы.

В начале 1900-х гг., когда близость большой войны уже была очевидной, в Петербурге создали несколько оптических мастерских, позже переведённых в Ригу и объединённых с предприятиями Цейсса и Герца.

С началом Первой Мировой войны руководство этими предприятиями было поручено гвардии полковнику О.А.Лойко, который их объединил и организовал бесперебойно действующий завод полного цикла.

На тот момент сырьё и некоторые материалы поступали из-за границы. Эту проблему нашим учёным в будущем также предстояло решить.

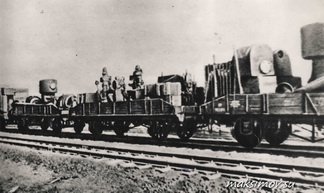

Разгрузка
эвакуированного оборудования в Новосибирске




В 1915 году рижский оптико-механический завод отправился в свою первую эвакуацию – в Петроград, где производство разместили на Патронном заводе.

Лойко смог быстро вывести производительность завода на довоенный уровень и превратить его в полностью отечественное предприятие. Нехватку материалов и технологий восполняли русской смекалкой.


Эвакуационное удостоверение
начальника эшелона Особого завода



В конце марта 1918 года завод пережил ещё одну эвакуацию - в Воронеж. Но там заводчанам обосноваться не удалось: пришлось сразу выдвигаться в Пермь, где всего за 4 месяца подготовили промплощадку.

Но после прорыва Колчака заводу предстояла ещё одна эвакуация, четвёртая, – в Подольск, куда измученные заводчане прибыли 1 октября 1918 года. Люди совершили гражданский подвиг: не разбежались в хаосе Гражданской войны и спасли столь нужный стране завод.


Котляр А. С., директор завода,
руководивший эвакуацией завода
в 1941 году



В Подольске предприятие сначала занималось сборкой приборов из старого задела, а также изготовлением очков и т.д.

В 1926 г. недалеко от Подольска, в местечке Баньки (в 1931 г. переименованном в Красногорск), началось строительство оптико-механического завода с современным оборудованием, который к 1938 г. стал крупнейшим профильным предприятием в стране.


Копии инструкции
для начальника эвакуационного эшелона



В октябре 1941 г. завод был в очередной раз эвакуирован, теперь - в Новосибирск. Напомню, что будущий НПЗ на тот момент был лишь одним из полутора тысяч крупных промышленных предприятий, в кратчайшие сроки и с высочайшим уровнем организации эвакуированных за Урал в начале войны.

Вместе с оборудованием с запада страны было перевезено более 10 миллионов специалистов с семьями.

8 ноября 1941 г. эшелон с оборудованием и рабочими прибыл в Новосибирск. В тридцатиградусный мороз началась разгрузка, которая шла одновременно с монтажом оборудования на новом месте.

Все работы производились вручную. С жильём и питанием на первых порах было тяжело, но пригодился опыт предыдущих эвакуаций.


Эвакуация
Особого завода



Производства разместились в бывших конюшнях, складских и подсобных помещениях школы Погранохраны. Но люди работали! Главный сборочный цех был сдан в эксплуатацию уже 27 декабря 1941 г., а к концу 1942 г. производство в основном стало серийным.

В числе главных задач перед заводом стояло резкое увеличение выпуска военной продукции и повышение технологичности изделий. И, если в 1940 г. завод в месяц выпускал 300-400 панорам, то к концу войны их производство было доведено до 5000 штук в месяц.


Эвакуация
Особого завода




 Часть продукции Особого отдела
 (ширпотреб)



Всю войну сотрудники Особого завода вместе со всеми гражданами СССР были одержимы победой над гитлеровской Германией. Они ковали не только Победу, но и будущее страны.

К 1945 году в тогда плохо ещё освоенной Сибири на полную мощность работал крупнейший оптико-механический завод высокого класса, созданный в невиданно тяжёлых условиях. Таких предприятий в сердце страны было множество, что и предопределило быстрое научно-техническое и социальное развитие сибирского региона Советского Союза.

После войны завод продолжил выпуск продукции военного и гражданского предназначения. Страна стремительно развивалась, требовались новые приборы, причём всё более высокого качества. НПЗ наладил выпуск инструментальных микроскопов, автоколлиматоров, измерительных проекторов.

Началось производство специального оборудования для космоса, ракетостроения, авиации, горной промышленности и медицины.

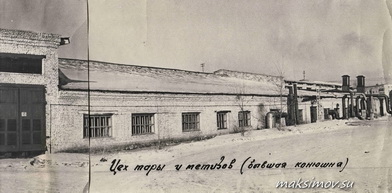

Цеха завода НПЗ,
исторические фото




Завод находился на передовых позициях технического прогресса и в 1966 г. был переименован в «Новосибирский приборостроительный завод им. В.И.Ленина».

В 1970-1980-х гг. производство вышло на новый уровень, внедрив в серийный выпуск приборы ночного видения и системы управления огнём для бронетехники. В ноябре 2013 г. НПЗ вошёл в структуру «Швабе» и ныне имеет наименование АО «Швабе - Оборона и Защита». Позже заводу вернули историческое название.


Цеха завода НПЗ,
исторические фото





НПЗ,
год 2016-й

На сегодняшний день деятельностью предприятия руководит Рассохин Василий Андреевич.

Завод является крупнейшим в России изготовителем прицелов для стрелкового оружия, которые несколько десятилетий стояли на вооружении Советской армии, а теперь, доказав свою предельную надёжность, наряду с новейшими изделиями используются армией Российской Федерации.


Завод НПЗ.
Фрагменты
производственныого процесса



Конструкция приборов отработана на мощной испытательной базе предприятия, а также в ходе многолетней эксплуатации прицелов в армии.

Вся продукция производится под контролем МО РФ и принимается на вооружение после Государственных испытаний. Все выпускаемые заводом приборы работают в интервале температур от -50 до +50С при любых метеорологических условиях.


Завод НПЗ.
Фрагменты
производственныого процесса



Завод активно участвовал в ОКР «Ратник». По результатам этих работ выпускаются три прицела – тепловизионный, ночного видения и дневной прицел переменной (1/4) кратности.

Предприятие является многопрофильным и, помимо прочего, по-прежнему занимает традиционно высокие позиции в сфере производства оптико-электронных измерительных приборов (на 2017 год также намечено начало серийного выпуска высокотехнологичных медицинских разработок).


Завод НПЗ.
Сборка и юстировка оптического прицела




Благодаря грамотной организации, я смог ознакомиться с предприятием в течение одного рабочего дня. Экскурсия получилась крайне насыщенной, интересной и эмоционально окрашенной.

Завод впечатлил размерами и благоустроенностью территории, но главное - откровенно порадовал полной загрузкой всех мощностей, высоким уровнем оснащённости и методами проведённых и проводящихся работ.


Завод НПЗ.
Юстировка прицела на оптической скамье



Сразу обращают на себя внимание качественные изменения в материально-технической базе новосибирского завода, которая быстро модернизируется.

Кое-где в цехах ещё остались старые станки (что не означает их совершенную непригодность), но и они в ближайшей перспективе подлежат полной или частичной замене.

Новейшим оборудованием уже переоснащена основная часть производственных площадей, причём работы ведутся эффективно и без отрыва от производства (вот где сказывается исторический опыт!).


Завод НПЗ.
Изготовление деталей оптических приборов



Имея опыт госслужбы на уровне субъекта РФ, при посещении любого предприятия я всегда обращаю внимание на «социалку». Вот с этим у новосибирского завода, руководство которого придерживается социально ориентированной политики, всё хорошо.

Это и предусмотренная помощь для компенсации аренды жилья и приличная компенсация санаторно-курортного лечения сотрудников.


Завод НПЗ.
Изготовление деталей
оптических приборов



Заводом почти полностью оплачиваются путёвки в оздоровительные детские лагеря. Предприятие имеет свои столовые и пункты приема пищи в цехах и отделах (еда очень вкусная и недорогая), причём и здесь предусмотрена существенная денежная дотация.

Есть у завода и собственная поликлиника с полным штатом специалистов и многое другое. В условиях разворачивающегося кризиса всё это очень существенно.


Завод НПЗ.
Детали корпусов и кронштейнов
будущих оптических прицелов




Завод НПЗ.
Детали корпусов и кронштейнов
будущих оптических прицелов



Завод НПЗ.
Вот такие крохотные детали (контрящий винт для оправы линзы)
полностью изготавливаются
на автоматизированных станках




Использование новейшего оборудования и повышенные требования к современному производству всегда влекут за собой необходимость соответствующего обучения персонала (численность сотрудников завода составляет 1860 человек).

Мы помним, что после развала СССР и вакханалии 1990-х гг. наша страна потеряла не только значительную часть научно-технического потенциала, но и махом лишилась огромного количества кадров.


Завод НПЗ.
Заготовки кронштейна Кочетова
для прицелов ПУ3,5х20
(для установки на винтовку Мосина обр. 1891/30 гг.)




Руководство НПЗ в полной мере учитывает все нюансы и по этому важнейшему вопросу. Завод поддерживает и активно развивает сотрудничество со своей кузницей кадров - профильным новосибирским оптическим институтом.

Т.е. люди на завод приходят не с улицы, а будучи хорошо знакомыми со спецификой предприятия.


Завод НПЗ.
Современное оборудование в работе



Завод НПЗ.
Современное оборудование
в работе



Напомню, что Новосибирск является не только географическим центром и третьим по численности населения городом России, но и одним из наших крупнейших научно-образовательных центров (один только Академгородок насчитывает десятки (!) университетов).

Город является центром Новосибирской агломерации, а также культурно-промышленным центром и торгово-транспортным узлом федерального значения. Так что заводу есть откуда брать квалифицированные кадры.


Завод НПЗ.
Прессованные заготовки линз
перед грубым шлифованием



Омоложение кадрового состава сегодня является характерной тенденцией для нашей промышленности и науки в целом, и у «Швабе – Оборона и Защита» в этом плане всё хорошо.

Сказывается и относительно высокий уровень заработной платы, и достойные условия труда на фоне растущего престижа производственно-технических профессий.

Всё вместе это и образует новый уровень культуры производства, формируемый симбиозом современных технологий и мотивационных факторов.


Завод НПЗ.
Полирование линз и призм
на специальных машинах




Завод НПЗ.
Полирование линз и призм на специальных машинах




Завод НПЗ.
Контроль качества изготовленных линз




Завод НПЗ.
Контроль качества изготовленных линз




Завод НПЗ.
Электронный контроль
полученной после шлифовки
и полировки геометрии линзы



Гордость завода – контрольно-испытательная станция с мощной материально-технической базой, которая изначально была создана для испытаний спецтехники, но в полной мере применяется и для гражданской оптики.

Я впервые побывал в камерах климатических испытаний (мороза и тепла, от -50 до +50С) и ознакомился с автоматическими молотами – специальным оборудованием для «обстукивания» прицелов.


Завод НПЗ.
Регламентные процедуры контроля продукции в
помещениях контрольно-испытательной станции
(камера холода и ударный стенд)



Завод НПЗ.
Регламентные процедуры контроля продукции в
помещениях контрольно-испытательной станции




На стороннего посетителя всегда завораживающе действует работа цехов механической обработки как оптических, так и механических элементов, особенно – на участках автоматических линий. Интересно и познавательно было посмотреть на процесс сборки различных оптических приборов.

Удивительно, но некоторые технологические операции с абсолютно необходимой точностью и производительностью выполняются на оборудовании ещё довоенного выпуска! Кстати, такую же картину можно наблюдать и на европейских заводах. Ведь верно говорят, что иногда лучшее – враг хорошего.


Завод НПЗ.
Оборудование для юстировки
оптических и тепловизионных прицелов




Завод НПЗ.
Оборудование для юстировки
оптических и тепловизионных прицелов



К концу дня я успел посетить не только все доступные производственные площади, но и торговый и выставочный залы, а также заводской музей.

Наличие полноценного и прекрасно оформленного музея демонстрирует не только правильное понимание жизни современного рынка, но и уважение заводчанами собственных традиций. Музей истории Новосибирского приборостроительного завода


Завод НПЗ.
Музей





Современные приборы
охотничьего и специального назначения

В настоящее время завод выпускает проверенные временем классические прицелы на базе легендарного прицела ПСО-1 (ПО4х24, ПО6х36 и др.), коллиматорный прицел ПКУ-2, новые тепловизионные прицелы ПТ4 и ПТ5, популярный среди военных и гражданских стрелков прицел ПО1х20прицел ПУ 3,5х20 а также развитие модельного ряда прицелов с дискретным увеличением (ПО1/4 и ПО1,5/6).

Среди охотников популярен компактный и лёгкий прицел ночного видения ПН-23.


Новый 20-ти кратный наблюдательный прибор ПНБ-4
и телескоп ТАЛ-200-8,5 производства НПЗ




По результатам тестовой эксплуатации и отклика целевой аудитории о прицеле ПКУ-2, впервые представленном в 2015 году, специалистами предприятия были проведены работы по улучшению технических и эксплуатационных параметров прибора.

В результате удалось не только улучшить ТТХ прицела, но и почти в 2 раза снизить его себестоимость (розничная цена соответственно с примерно 22 тыс. руб. упала до 13,5 тысяч!).

На данный момент подготовлена производственная база для крупносерийного производства этих интересных коллиматоров.


Новейший
оптический прицел ПО1/4 НПЗ



Прицелы ПО1/4 и ПО1,5/6 являются развитием темы нашумевшего «Русского Элкана» - прицела ПСУ. Новые приборы имеют новый дизайн, подсветка сетки осуществляется от пальчиковой батарейки, сетка расположена в фокальной плоскости объектива, подсвечивается только центральный знак сетки.

Особенностью прицелов является возможность перестановки рукоятки смены увеличения на любую сторону.


Завод НПЗ.
Полировка линз и призм




Компактные тепловизионные прицелы ПТ4 и ПТ5 имеют высокие характеристики и обладают очень низкой посадкой над осью канала ствола.

У прибора ПТ4 это осуществлено за счёт утопленных в тело прицела посадочной плоскости под кронштейн, у ПТ5 - благодаря интегрированному посадочному месту в корпусе.

Прицел ПТ4 является самым компактным среди производимых предприятием тепловизионных прицелов – его длина всего 120 мм. Прибор также может быть использован как носимый компактный монокуляр или крепиться на маску.


Завод НПЗ.
Полировка линз и призм,
фрагменты техпроцесса



В сегменте ночных приборов новосибирцы держат планку на традиционно высоком уровне и, учитывая нынешние тенденции, постоянно работают на перспективу.

Специалистами предприятия разработано большое количество самых современных оптико-электронных приборов и прицелов, в том числе: монокуляр ночного видения ПН21К (один из самых компактных монокуляров ночного видения в индустрии).

Популярностью пользуются очки ночного видения ПН-14К. Все ночные прицелы завода имеют модульную конструкцию.


Завод НПЗ.
Контроль качества готовых призм




Завод НПЗ.
Контроль качества готовых призм






Перспективные разработки

Завод НПЗ, имея мощную научно-производственную базу, постоянно разрабатывает перспективные образцы своей профильной продукции.

Специальной техники мы касаться не будем (лишь отметим, что она у новосибирцев мирового уровня), а вот в сегменте гражданской оптики предприятие в ближайшие пару лет наконец-таки начнёт серийный выпуск классических дневных прицелов. Причём, если судить по первичным данным, это будут приборы класса сразу выше среднего.

Новинка представляет собой панкратический прицел с прицельной сеткой в первой фокальной плоскости, который будет выпускаться в широком модельном ряде: ПО-210 (2-10х42), ПО-315 (3-15х50) , ПО-420 (4-20х56) и ПО-525 (5-25х56).

Прицелы могут использоваться на крупных калибрах, отличаются большим полем зрения, оптимальным удалением выходного зрачка и высоким коэффициентом светопропускания - более 90% (нужно учитывать, что методологии определения этого коэффициента в России и на Западе заметно отличаются, что, при лабораторном тестировании одного и того же прибора даёт более высокие значения исследуемого параметра по западной методике).

Модель ПО525 имеет счётчик количества полных оборотов маховичка выверки.


Завод НПЗ.
Призмы оптических прицелов.
В прицельной оптике производства АО НПЗ призмы
применяются очень широко



Исходя из современных требований к дневной прицельной оптике, новые новосибирские прицелы имеют корпус с 34-мм трубой. Это даёт возможность реализовать максимально широкое поле зрения и приличный запас поправок – по вертикали не менее 80 МОА (24 т.д.), причём в конструкцию прицелов линейки заложено исполнение прицелов с диапазоном выверки по вертикали и 36 т.д. (123 МОА).

Шаг выверки – 1 см, что, в сочетании с метрической прицельной сеткой (классический «мил-дот», выполненный гравировкой и фотолитографией), будет привлекательным для многих наших стрелков.

Прицелы имеют мощные «тактические» маховики внесения поправок с выраженными тактильными щелчками, встроенный блок инновационной десятиступенчатой подсветки прицельной марки от ёмкого элемента CR2450, удобные кольца отстройки от параллакса и диоптрийной настройки окуляра.

Во всей линейке прицелов используются высококачественные марки стекол Schott.


Завод НПЗ.
Нанесение прицельной сетки
на пластине прицела ПО1/4
при помощи лазера






Заключение

Правильно говорят – лучше один раз увидеть, чем сто раз услышать. Побывав на заводе, ознакомившись с его производственными особенностями и лично пообщавшись в его цехах с конструкторами и рабочими, я воочию убедился в том, что новосибирский завод является одним из наиболее мощных и перспективных предприятий отечественной оптико-механической и оптико-электронной промышленности.

По целому ряду направлений посещённый мною оптико-механический гигант является заводом полного цикла, при этом сохраняя и развивая необходимую кооперацию с профильными предприятиями. В структуре нашей «оборонки» Новосибирский завод играет одну из ведущих ролей в перевооружении армии России.


Завод НПЗ.
Традиционный (мануальный) способ нанесения прицельной сетки
до сих пор полностью функционален



Руководством страны холдингу «Швабе» поставлена задача в ближайшие годы резко увеличить объём выпуска гражданской продукции. С учётом конечности гособоронзаказа для нашей оптико-механической промышленности это становится приоритетной целью. Задача сложная, но выполнимая.

Все возможности для этого у наших оптиков есть. Пожелаем успеха структурным подразделениям «Швабе». И – ждём выхода в серию анонсированных новинок, о которых мы обязательно расскажем.


Завод НПЗ.
Традиционный (мануальный) способ
нанесения прицельной сетки
до сих пор полностью функционален





Автор статьи искренне благодарен руководству НПЗ
за предоставленную возможность посетить предприятие и оказанное содействие при подготовке данного материала.

Отдельная дружеская благодарность Юрию Еловенко
за его неоценимый вклад в создание этой статьи



Статья опубликована
в журнале "Мастер Ружьё",
декабрь 2016 года (№237)
