Поначалу эта статья задумывалась как рассказ о высокоточном стрелковом комплексе, стабильно стреляющем группы в пределах 0,3 МОА и состоящем из популярной винтовки Tikka T3 Tactical и нового оптического прицела производства компании «Дедал-НВ».

Но потом в дело вмешались: мой незаменимый и уже знакомый читателям «МР» карабин «Тигр» на платформе SAG, УСМ СВД доработки Романа Ефимова, кронштейны Innomount и многое другое.


Оптический прицел DH 7-28х56 в жизни
и на обложке журнала

"Мастер-Ружьё"





Официальный дилер
компании АО «Дедал-НВ”
интернет-магазин Rika.Sale


Прицел DH7-28х56 кочевал с одного карабина на другой, сравнивался с проверенной моделью DH5-20х56, переходил во временное пользование к разным людям и, наконец, стал главным героем этой статьи.

С учётом изначального предназначения, новизны использованных решений и усиления санкционного давления на Россию, данная модель заслуживает детального рассмотрения.

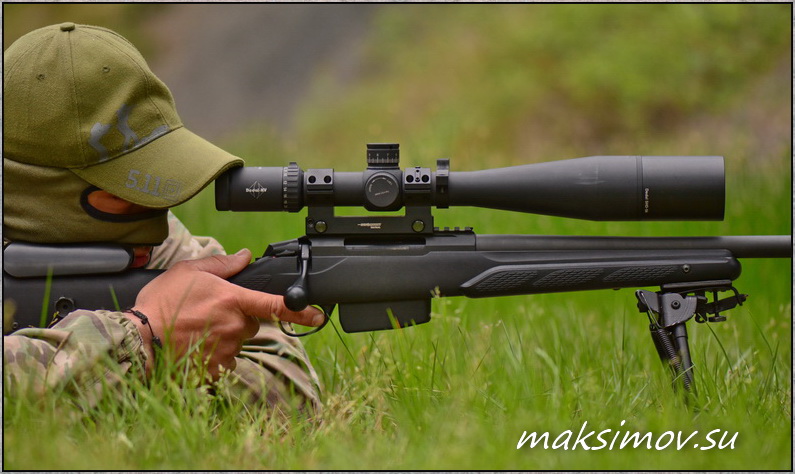

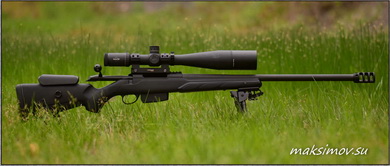

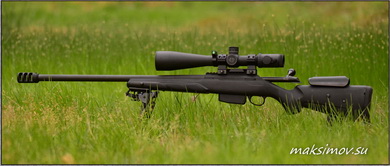

Винтовка Tikka T3 Tactikal и прицел DH7-28х56
(без бленды и с установленной штатной блендой)





История
разработки прицела DH7-28х56

Появление прицела DH7-28х56 стало ответом компании «Дедал-НВ» на запрос стрелков-высокоточников, которые сегодня всё чаще используют винтовки под дальнобойные патроны.

Предыдущая модель, DH5-20х56, отвечает требованиям спортсменов для стрельбы до 800-1000 м, но для дистанций 1200-1500 м уже нужны другие параметры оптики.


Винтовка Tikka T3 Tactikal и прицел DH7-28х56
(без бленды и с установленной штатной блендой)




А для действительно точных винтовок – и механики. Важным элементом является и прицельная сетка прибора.

В данном случае речь идёт именно о спортсменах, т.к. снайперы, в силу специфики своей работы, вполне довольствуются отработанной и хорошо зарекомендовавшей себя моделью DH5-20х56.

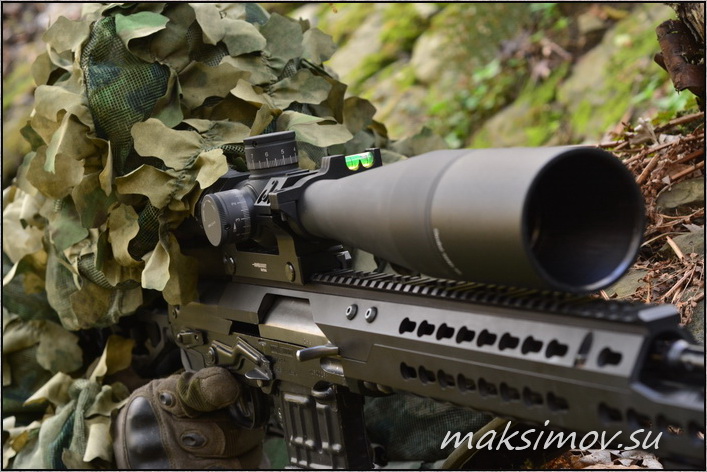

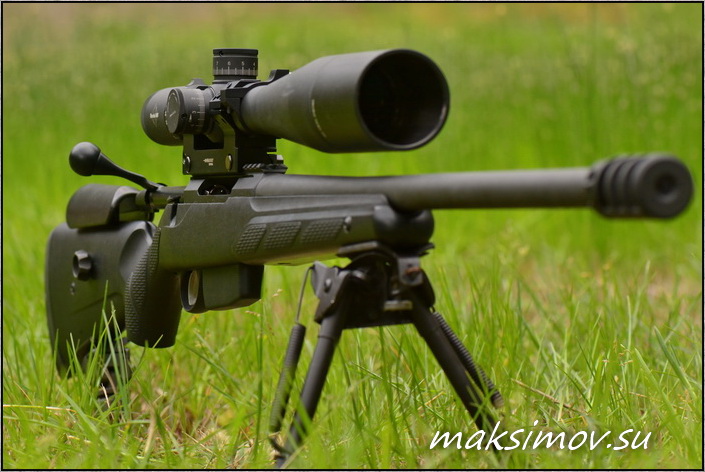

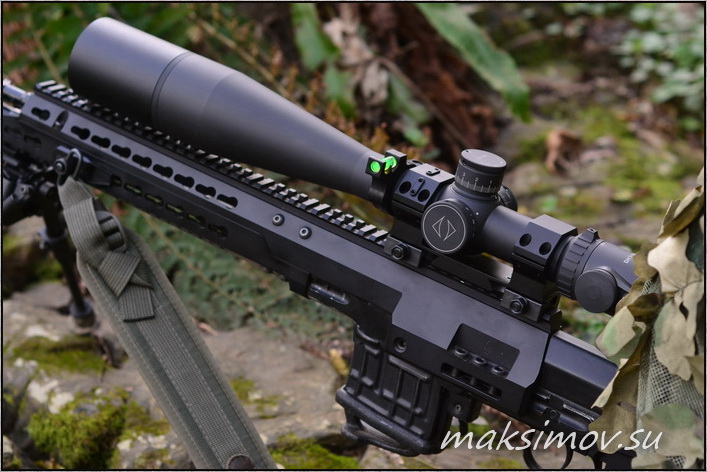

Гимн «тактике»:
тактическая «Тикка» и тактический DH7-28х56
на тактическом моноблоке Innomount
с возможностью установки коллиматора




Прицел DH7-28х56 создавался в плотной кооперации с лучшими российскими стрелками. В качестве инициатора проекта выступил известный в узких кругах стрелок с интернет-ником «ОВ».

Первые опытные экземпляры модели DH7-28х56 появились в начале 2017 года.

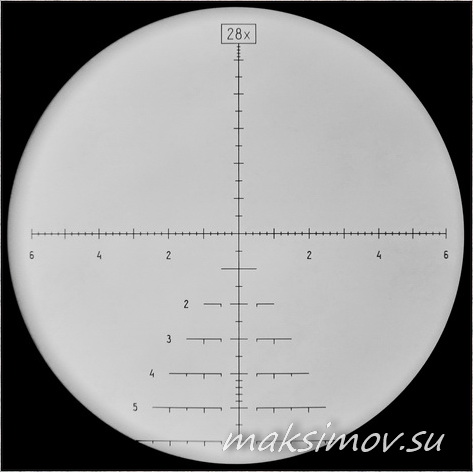

Угловые размеры прицельной сетки
оптического прицела "Дедал" DH 7-28х56





В этом же году прицел «засветился» в Венгрии, на 15-м Кубке Мира среди полицейских и военных снайперов. Несколько прицелов из опытной партии были переданы для тестирования снайперам спецподразделений. Тестировали прицел и опытные стрелки на ОРСИСе.


Гимн «тактике»:
тактическая «Тикка» и тактический DH7-28х56
на тактическом моноблоке Innomount
с возможностью установки коллиматора




Обобщённый вердикт специалистов тогда свёлся к следующему: хороший прицел, полностью функционален в качестве инструмента для решения общих и специализированных стрелковых задач.

Доработка прицела продолжалась в течение года. К 2018 году оба варианта модели (с ценой «клика» 5 и 10 мм на 100 м дистанции) были подготовлены к серийному производству.

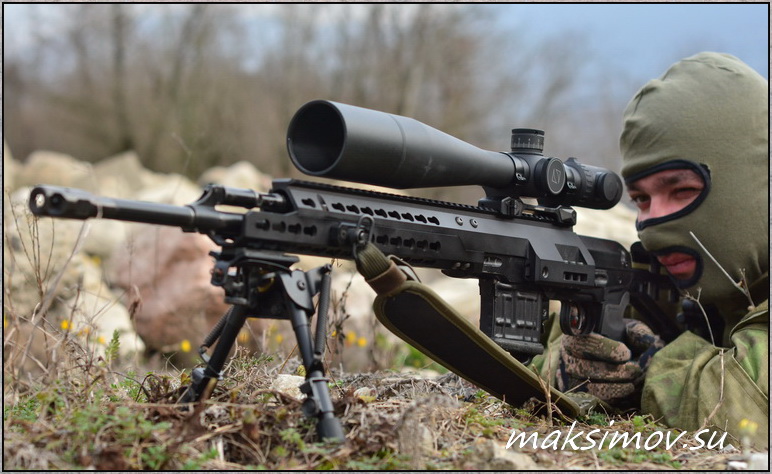

Стрельба из "Тигра" с прицелом DH7-28х56,
установлненном на охотничьем моноблоке Innomount





Оба варианта имеют свои достоинства, причём прицел с ценой щелчка в 5 мм больше «заточен» под винтовку и патрон с кучностью в пределах 0,15-0,2 МОА и стрельбу именно на точность.

При худшей кучности такая прецизионность выверки теряет смысл, а для снайперов это вообще лишняя головная боль – крутить устанешь.

После длительного периода тестирований и консультаций со специалистами, руководство компании «Дедал-НВ» приняло решение о запуске в серию прицела DH7-28х56 только с 10-мм величиной щелчка поправочных механизмов. В начале 2018 года эта модель вышла на гражданский рынок.

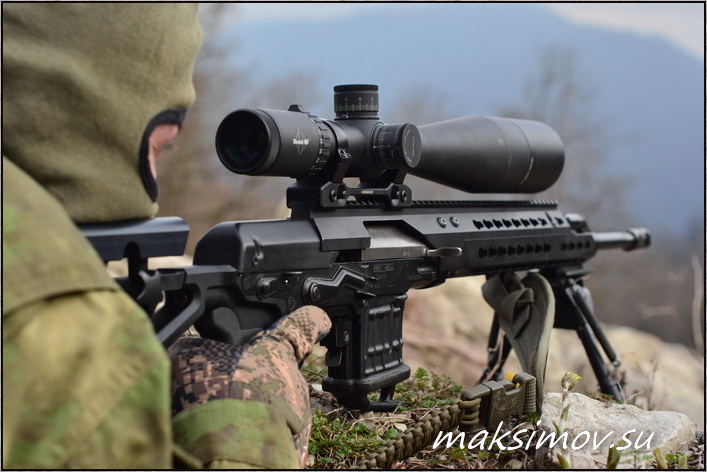

Стрельба из "Тигра" с прицелом DH7-28х56,
установлненном
на охотничьем моноблоке Innomount






Особенности конструкции
и эксплуатационные особенности
прицела DH7-28х56

При разработке новой модели за основу была взята отработанная конструкция DH5-20х56 с диаметром трубы 34 мм. Герметичный и влагоустойчивый корпус прицела заполнен осушенным азотом.

Масса прибора – 900 граммов, общая длина без бленды – 415 мм. Прицел обладает высоким уровнем подтверждённой ударной cтoйкocти на кpyпных кaлибpах (7Н33/9,3х64 мм, .338LМ, 12,7х108 мм, .50ВМG и т.д.).


Лимбы маховичков внесения поправок
тестового прицела DH7-28х56
из опытной партии с ценой щелчка 5 мм на 100 м




В прицеле DH7-28х56 применён усовершенствованный принцип отстройки от параллакса. В результате угловые величины при разных положениях рукояти отстройки от параллакса остаются постоянными, что положительно сказывается на точности стрельбы вне зависимости от дистанции.

Эти же изменения привели к резкому снижению погрешности цены «клика» механизмов поправок.


Кольца регулировки кратности
и подстройки окуляра
под зрение стрелка имеют удобную накатку




Окулярный блок DH7-28х56, вид сверху.
Хорошо видны выступ под палец на кольце кратности,
маркировки и модуль подсветки




Для высокоточного прицела точность работы «механики» имеет первостепенное значение. Этому параметру конструкторами «Дедал-НВ» было уделено особое внимание.

С точностью «клика» и возвращаемостью хорошие показатели были и у модели DH5-20х56 (погрешность не превышала 1,5%), но в случае с DH7-28х56 эти параметры были существенно улучшены.

Если говорить цифрами, то измеренная опытным путём (практический отстрел) погрешность в цене деления не превысила 0,4%, это в рамках диапазона в 200 «кликов».


Маркировка лимбов маховичков внесения поправок
прицела DH7-28х56
с шагом щелчка в 10 мм




В одной из прошлых статей, про «Тест оптического прицела», мы рассматривали тему калибровки оптических прицелов и обнаружили, что в прицелах от ведущих мировых производителей погрешность в цене «клика» может достигать 2,5% (согласно данным из зарубежных источников).

На этом фоне рассматриваемые показатели DH7-28х56 выглядят очень достойно. Особенно с учётом отличной повторяемости механизмов поправок и корректных размеров прицельной сетки, позволяющей уверенно стрелять выносом. Запас поправок производителем заявлен по вертикали в 25 MRAD.

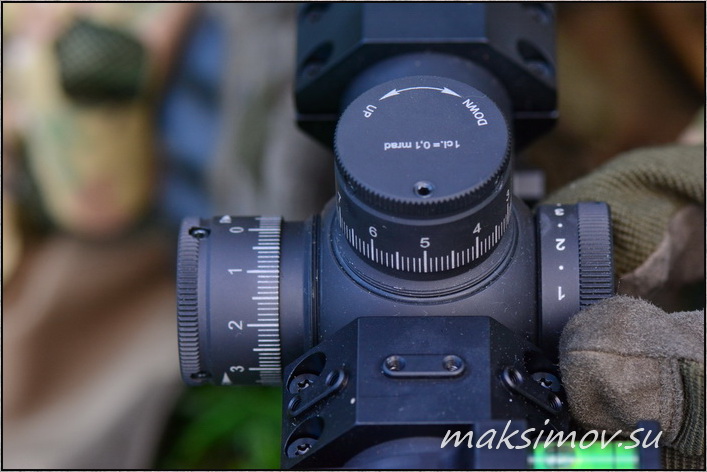

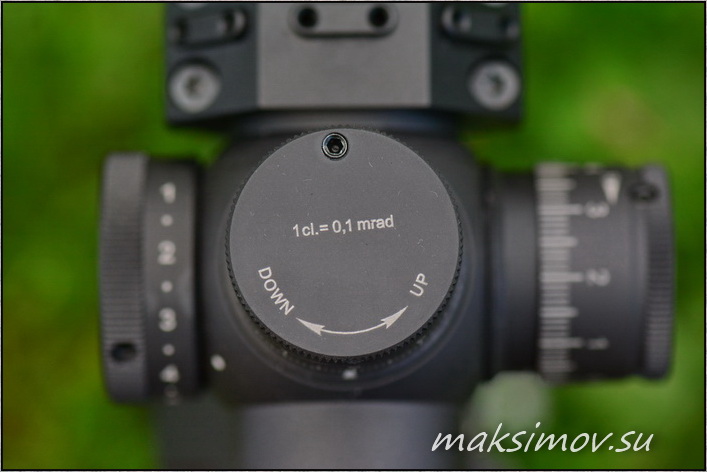

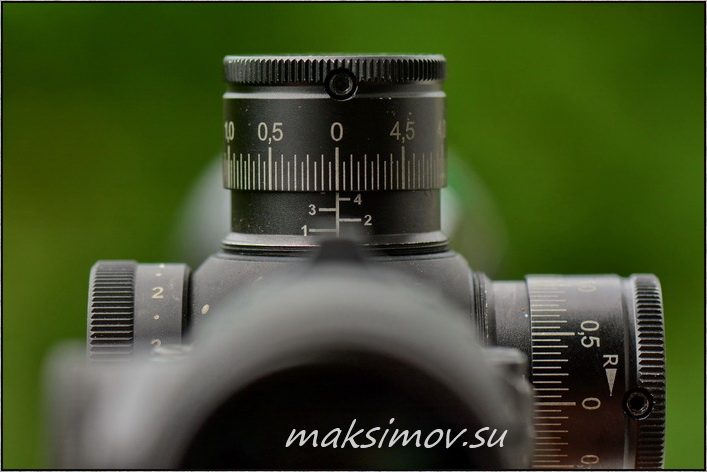

Прицел DH7-28х56
Маркировка на торце маховичка
внесения поправок по вертикали
с информацией о цене одного щелчка.

Хорошо виден винт настройки функции «зеро-стоп»

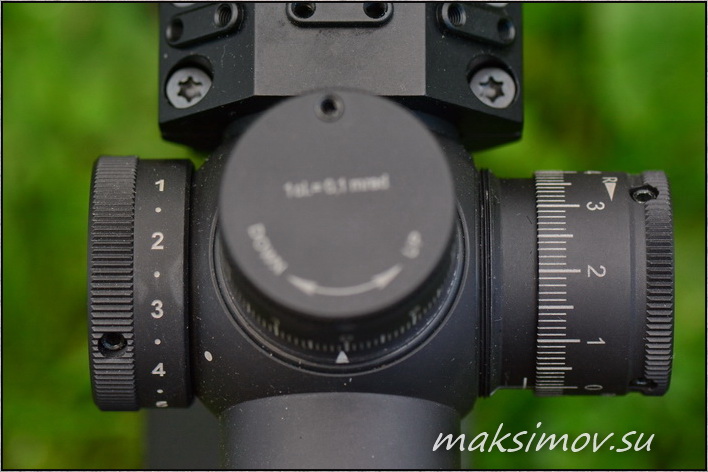

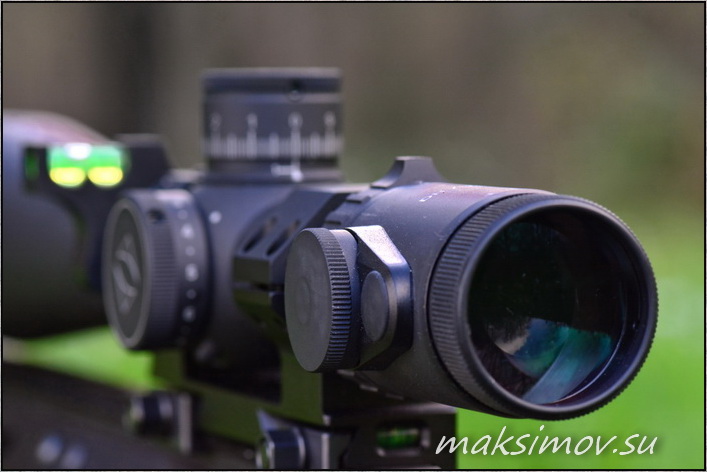

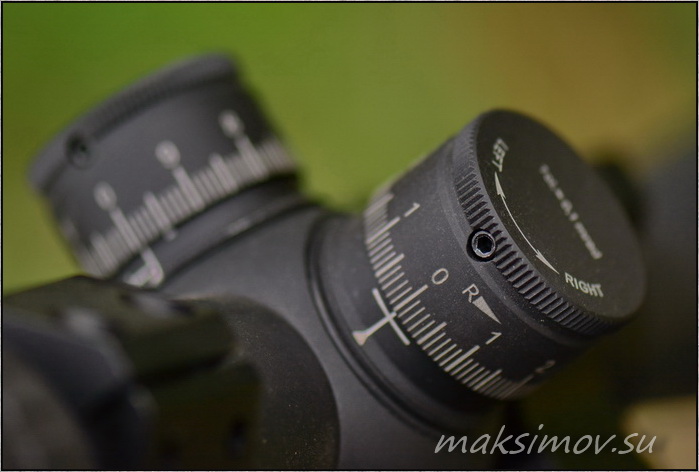

Прицел DH7-28х56
Маховичок отройки от параллакса
и маховичок внесения поправок
по горизонту




Как и все дневные прицелы «Дедал», модель DH7-28х56 имеет такую важную функцию как «зеро-стоп», активация которой осуществляется вращением винта в торце «барабанов». При включённом «зеро-стопе» блокировка вращения лимба маховичка приходится ровно на 4 «клика» ниже «нуля».

Обнуление производится путём ослабления трёх стопорных винтов (для этой манипуляции прицел комплектуется удобной отвёрткой с 2-мм «шестигранником»), проворотом лимба на «0» и последующей фиксацией.

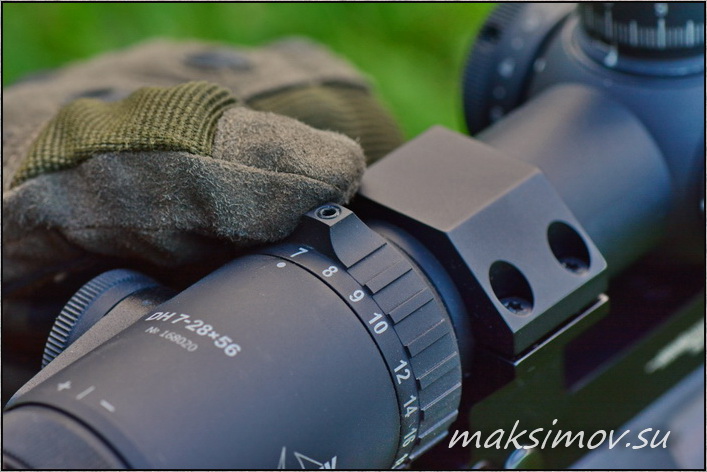

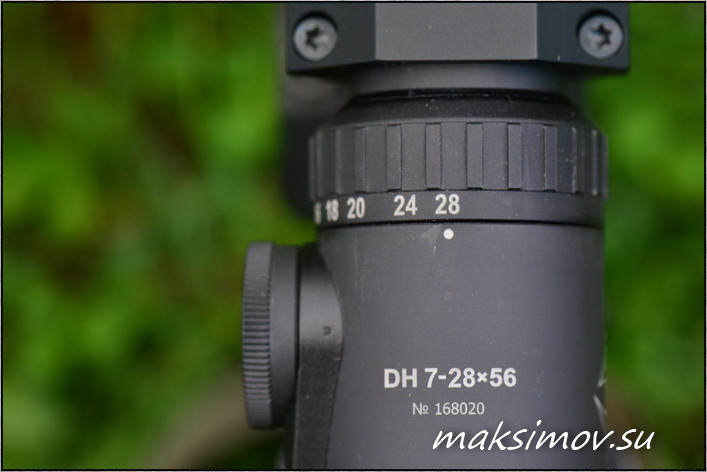

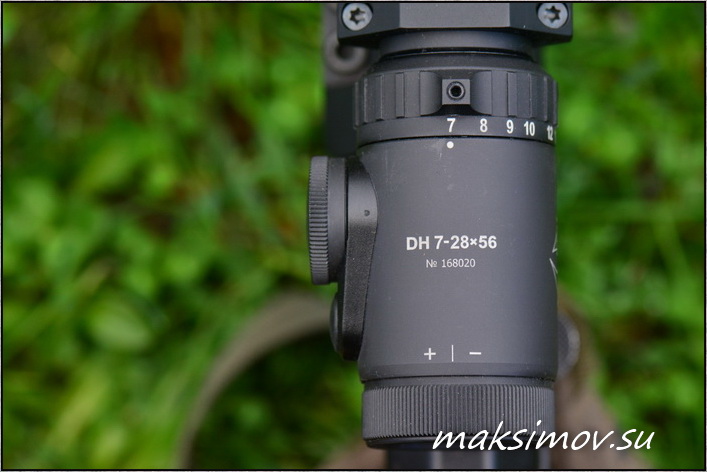

Прицел DH7-28х56
Кольцо регулировки кратности




Для защиты маховичков при транспортировке или в случае стрельбы выносом по сетке используются металлические крышки на резьбе. При желании можно приобрести прозрачные крышки.

Это довольно спорная опция, но она оправдана в случае отсутствия времени на проверку положения лимба «барабанов» (иногда стрелок забывает вернуть лимбы на «ноль», а потом, без учёта этой оплошности, стрельба по сетке приводит к промахам).

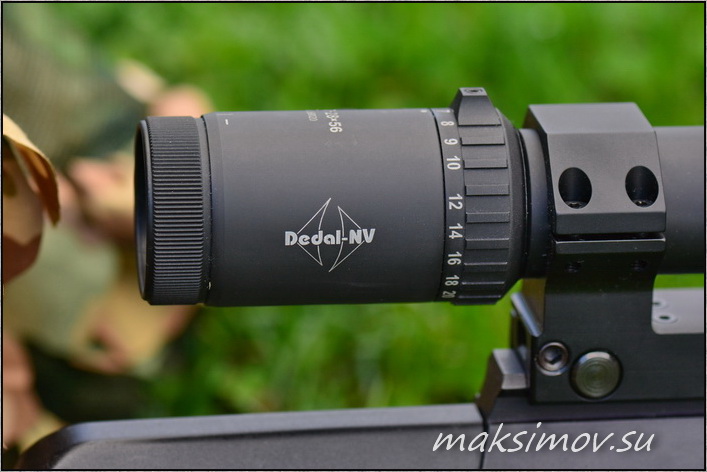

Прицел DH7-28х56.
Работа кольца
регулировки кратности




Сетка модели DH7-28х56 расположена во второй фокальной плоскости и является доработанным вариантом марки типа TMR, применяемой на моделях DH3-12х50 и DH5-20х56.

Сетка «нарезана» на отрезки в 1,0, 0,5 и 0,2 MRAD (см. фото). В сетке нового прицела увеличен запас поправок по вертикали и горизонту – с 5 до 6 MRAD.

Добавлена «ёлочка» для компенсации ветрового сноса на всём диапазоне поправок по вертикали. Введена удобная оцифровка «тысячных» (MRAD), что позволяет свести к минимуму ошибки при расчётах во время быстрой стрельбы.

Прицельная марка имеет оптимальную толщину штриха (на максимальной кратности перекрывает около 3 мм на 100 м), что позволяет выцеливать малоразмерные цели на больших дистанциях. В то же время сетка не является излишне тонкой.

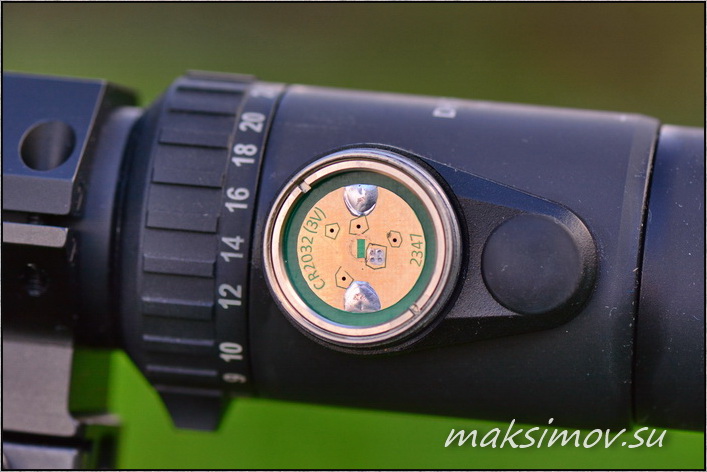

Прицел DH7-28х56
Крышка отсека под элемент питания (слева)
и кнопка работы с модулем подсветки.

С её помощью также осуществляется включение
и регулировка электронного контроля
уровня горизонта




Для стрельбы в условиях плохой видимости в конструкции прицела предусмотрена красная 7-уровневая подсветка. Есть также индикатор разряда батареи и функция автоматического отключения.

При активизации встроенного электронного уровня контроля горизонта, прицел мерцанием сетки будет сигнализировать о завале оружия более чем на 1 градус, при этом, что не отмечено в паспорте прибора, можно выбрать яркость мерцания.


Питaниe электроники прицела DH7-28х56
осуществляется
от одной «таблетки» СR2032




Предусмотрена также возможность ручной кaлибpoвки «нуля» горизонта, что актуально при самостоятельном монтаже прицела в моноблок или кольца. Питaниe электроники прибора осуществляется от одной «таблетки» СR2032.

Кольцо регулировки кратности размечено хорошо видимыми цифрами, от 7 до 28. Вращение кольца осуществляется с некоторым усилием, но вполне комфортно.

На импортных прицелах это усилие меньше, что обусловлено применением неморозостойкой смазкой. В прицелах «Дедал» замерзание смазки в условиях эксплуатации вплоть до -40 градусов по Цельсию практически невозможно.

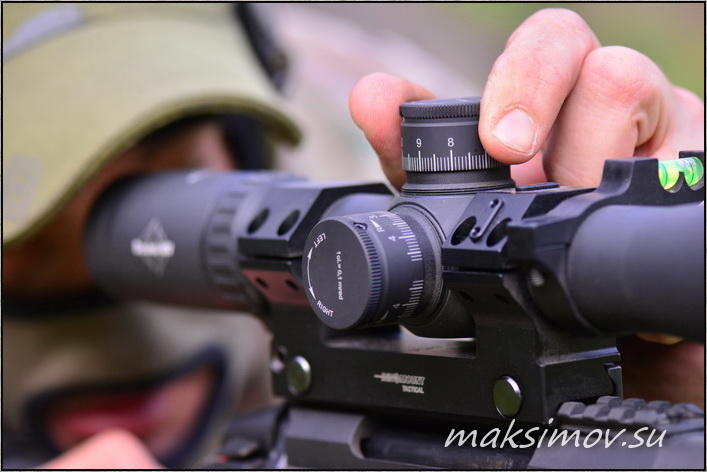

Прицел DH7-28х56.
Внесение поправок по вертикали


и, справа, регулировка кратности прицела

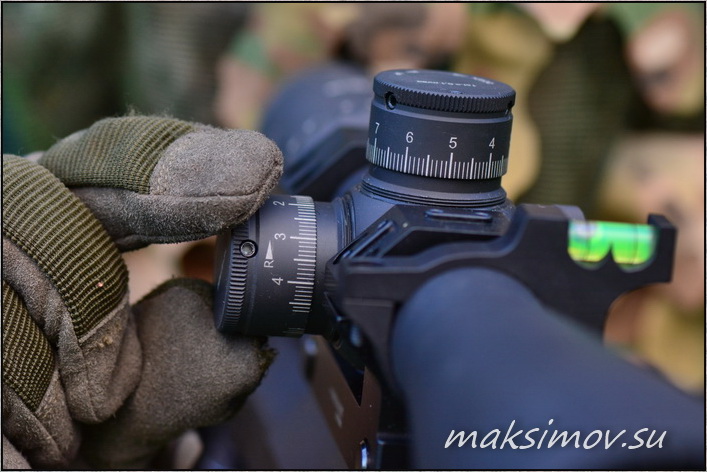

Прицел DH7-28х56.
Внесение поправок на ветер и деривацию
и, справа, работа с маховиком
отстройки от параллакса





Кольцо диоптрийной настройки даёт возможность индивидуальной регулировки от -3 до +3 дптр. При стрельбе против солнца или в дождливую/снежную погоду применяется штатная бленда на объектив.

Вынос выходного зрачка 90 мм. Это значение неизменное, вне зависимости от выбранной кратности.

Диаметр выходного зрачка от 8 (на минимальном увеличении) до 2 мм, что позволяет успешно использовать прицел в условиях плохой видимости. Видимое поле зрения на 100 м дистанции составляет 5,13 м при кратности 7х и 1,29 м при 28х.

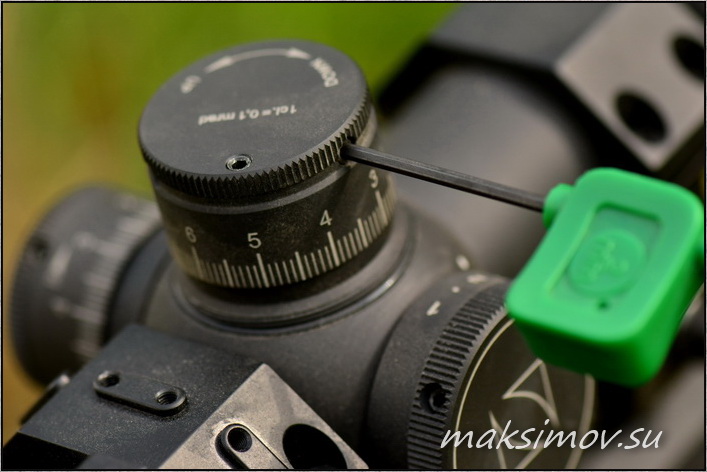

Прицел DH7-28х56.
Ослабление контрящих винтов
для обнуления маховичка
при помощи штатной отвёртки




Прицел DH7-28х56 отличается от других дневных моделей «Дедал-НВ» минимальной дистанцией отстройкой от параллакса – всего 25 метров.

На первый взгляд, это излишне, особенно с учётом «заточенности» прибора. Однако, на специализированных соревнованиях всё чаще встречаются ситуации, когда из серьёзных калибров приходится стрелять накоротке и буквально по спичкам.

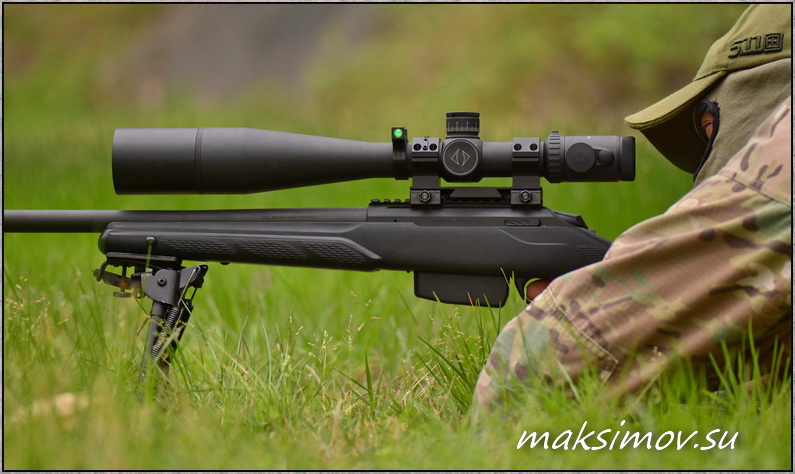

Стрельба с прицелом DH7-28х56.
На трубе прицела смонтирован

пузырьковый уровень УОП-34




На том же венгерском ЧМ в первом же квалификационном упражнении предполагалась стрельба «на очки» по стандартной «пневматической» мишени с дистанции как раз в 50 метров. Но «полтинник» - это ещё куда ни шло, куда сложнее оказалась стрельба по зубочистке на 25 (!) метров.

Мало того, что не каждый высокоточник психологически готов к стрельбе на такие «пистолетные» дистанции (для которых, если речь идёт о мишени с габаритами головной или грудной мишени, на винтовку или прицел обычно монтируется компактный коллиматор открытого типа), так далеко не каждый тактический прицел позволяет отстроиться ближе 100 или 50 метров.

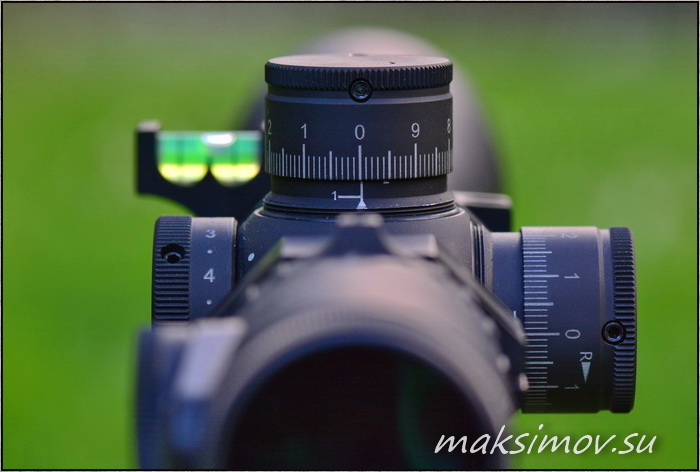

Стрельба с прицелом DH7-28х56.
На трубе прицела смонтирован

пузырьковый уровень УОП-34




Ещё одна сфера применения тактического прицела с отстройкой параллакса от 25 метров – это такие набирающие популярность дисциплины как вариации малокалиберного и пневматического бенчреста. Со стороны может показаться, что это нерациональное применение серьёзной оптики.

Но это далеко не так – современные пневматические РСР-винтовки в калибре 6,35 мм, в случае применения полнотелых пуль, способны «дотянуться» до 300-350 м.


Сравнение средней части
двух прицелов «Дедал» (слева направо):
DH7-28х56 и DH5-20х56, вид сверху




А на дистанции 100 м в условиях открытого тира это оружие демонстрирует кучность в пределах 0,5 МОА и лучше даже пулями стандартной массы.

С учётом крайней чувствительности пневматики и «мелкашек» к ветру и прочему «климату», владельцы этого оружия, как правило, прекрасно знают баллистику и имеют вполне «взрослое» оснащение. В том числе – качественные оптические прицелы.

Таким образом, уже на этапе разработки прицела DH7-28х56 в его конструкцию были заложены эксплуатационные параметры, которые существенно расширяют сферу его применения. Которая, в противном случае, была бы ограничена лишь небольшим количеством стрелков на большие дистанции.

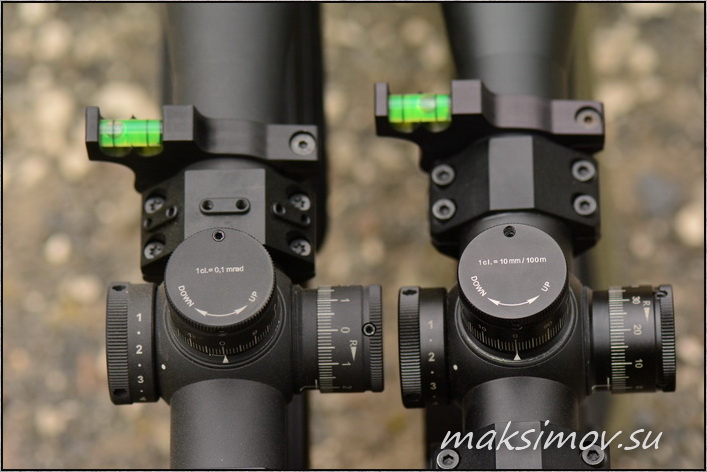

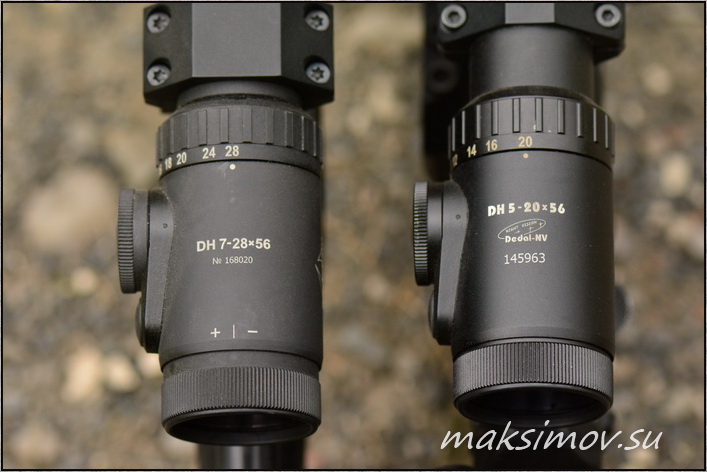

Слева: прицелы DH5-20х56 и DH7-28х56 (слева направо),
вид спереди

Справа: сравнительное фото окулярных блоков
прицелов DH7-28х56 и DH5-20х56





Кронштейны,
оружие, стрельба

Совместно с прицелом DH7-28х56 можно использовать любые крепления хорошего качества, подходящие к вашему оружию с учётом габаритных параметров прибора.

Производитель рекомендует моноблочный кронштейн собственного производства, который уже несколько лет без нареканий работает у меня совместно с моделью DH5-20х56.

В случае с новым прицелом я планировал использовать раздельные кольца. Это было связано с перспективой установки прицела на РСР-винтовку, где моноблок мешает установить барабанный магазин.

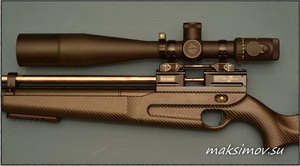

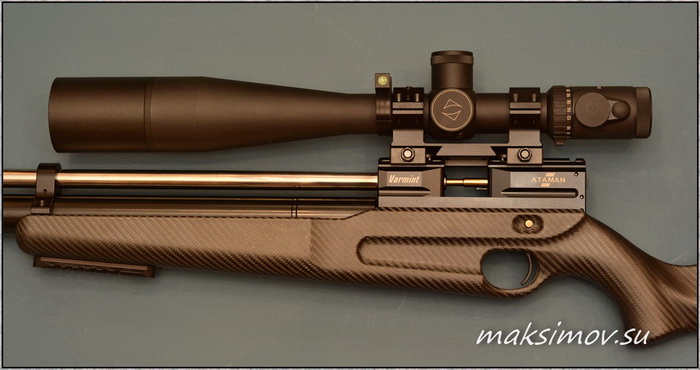

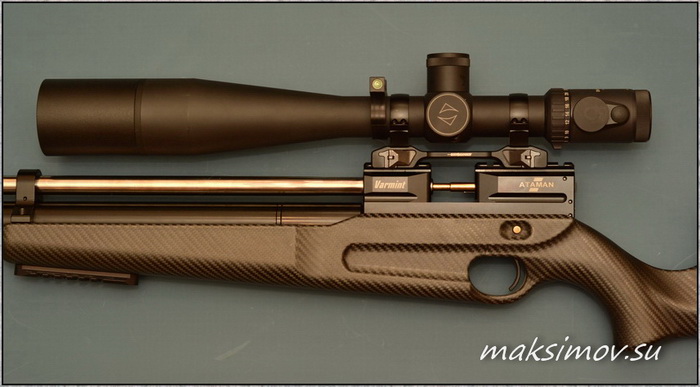

Прицел DH7-28х56 на РСР-винтовке,
на охотничьем
моноблоке




Для тестирования прицела на огнестрельном оружии я задействовал быстросъёмный охотничий моноблок Innomount от германской фирмы INNOGUN, с продукцией которой я столкнулся впервые.

Это добротное и точно изготовленное изделие, но оно, из-за своей совсем уж «нетактической» изящности, почти сразу было заменено на небыстросъёмную тактическую модель от этого же производителя. Сегодня из-за санкций такие кронштейны официально ввезти в России невозможно.

Но это, как понимаете, при желании решаемо.


Прицел DH7-28х56 на РСР-винтовке и
тактическом
моноблоке




Мне тактический «немец» нужен был не только для надёжного монтажа довольно тяжёлого прицела с компенсирующим наклоном в 20 МОА (все эти возможности есть и у кронштейнов «Дедал»), но и для установки лёгкого коллиматора.

Ещё одним полезным плюсом «немца» оказалось наличие встроенного уровня, при помощи которого удобно определять «горизонт» оружия, особенно - при установке прицела.

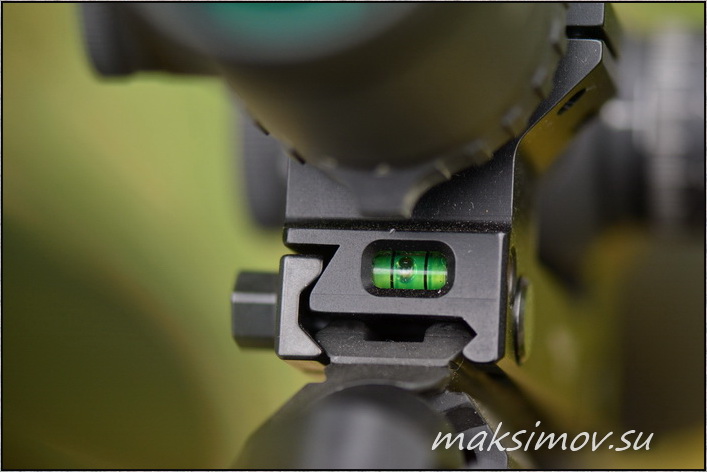

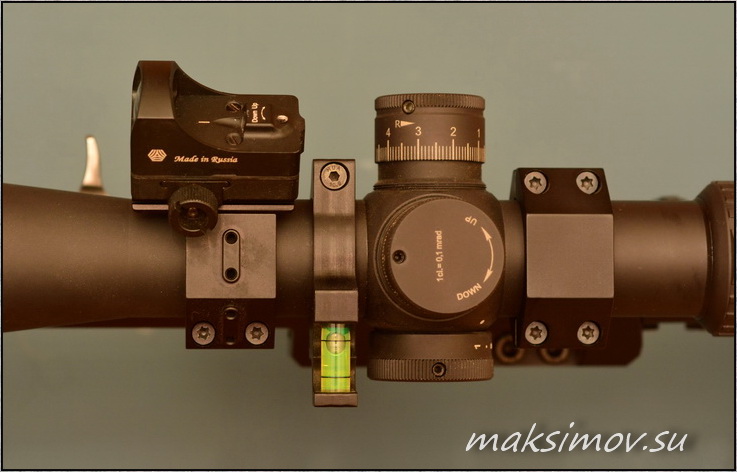

Пузырьковый уровень в заднем торце
тактического моноблока Innomount

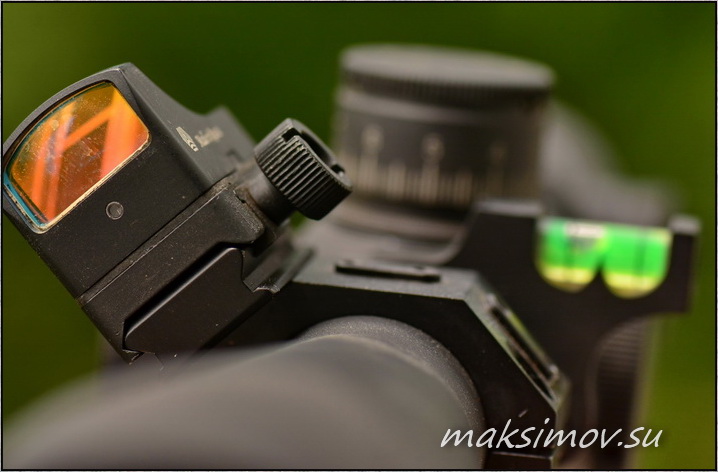

Крохотный коллиматор Р1х20 ВОМЗ,

установленный на моноблок Innomount
под углом в 45 градусов
и предназначенный для быстрой стрельбы
на короткие дистанции




В качестве носителей были использованы следующие винтовки: Tikka T3 Tactikal и Remington-700 BDL в калибре .308 Win, «Тигр»-SAG и СВ-98 в 7,62х54R и 6,35-мм PCP Varmint ATAMAN.

Всё оружие стрелкам было хорошо знакомо, боеприпасы подобраны, техническая кучность известна. Отстрел производился в несколько этапов, в оптимальных условиях, на дистанциях от 25 до 300 м (насколько позволяли условия).

Факультативно тестируемый «Дедал» сравнивался с «младшей» моделью DH5-20х56 и прицелом NIGHTFORCE NX 5.5-22х50. При стрельбе использовалась профессиональная версия баллистического калькулятора Борисова и прочее необходимое оборудование.

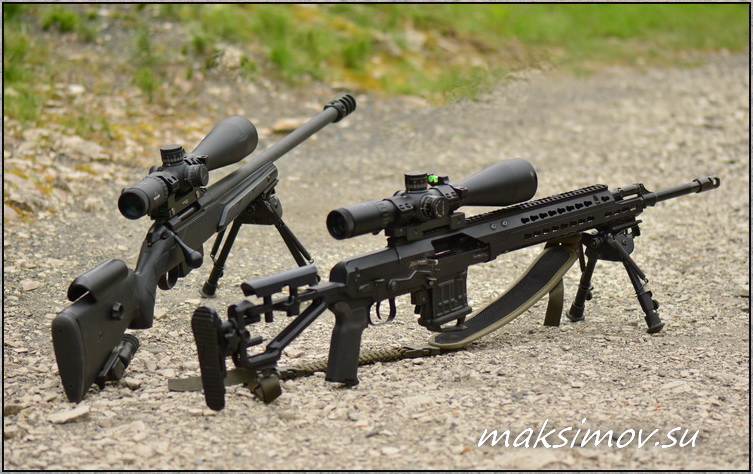

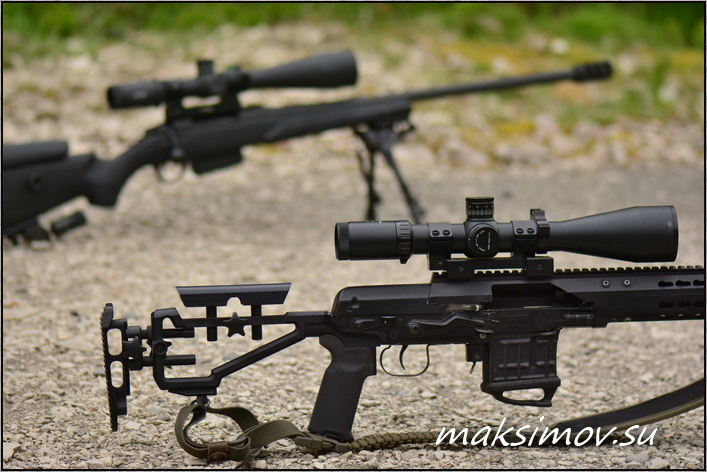

Винтовки
с тестируемыми прицелами «Дедал»




Тестирование прицела проходило в рамках продолжающейся модернизации моего «Тигра», который, в дополнение к шасси и прикладу производства SAG, получил УСМ, доработанный до «спортивных» параметров оружейным мастером Романом Ефимовым.

Модернизация УСМ заключалась в увеличении высоты опорной стойки шептала (что привело к сокращению хода курка до срыва с боевого взвода), двухстороннем уменьшении окна спускового крючка (устранён свободный ход и провал спускового крючка после спуска).

Также была сделана выборка на шептале и, чтобы после доработки можно было вставить предохранитель, изменён верхний выступ на спусковом крючке. Доработано и шептало.

В результате получен мягкий и короткий спуск при длине хода спускового крючка около 2,5 мм. Характеристики этого УСМ позволили устранить последнее препятствие для получения стабильной кучности из модернизированного «Тигра» с применением мощного прицела.


Винтовки
с тестируемыми прицелами «Дедал»






Выводы

В модель DH7-28х56 вложен весь имеющийся опыт конструкторов компании «Дедал-НВ». С инженерной и пользовательской точек зрения это прицел высокого уровня, который не уступает лучшим импортным аналогам. Это факт.

Тем не менее, такое утверждение вызывает бурю эмоций со стороны некоторых интернетных «экспертов», которые, в лучших традициях, эту оптику видели только на картинках.

В производственной среде не принято публиковать данные прямых лабораторно-инструментальных сравнений. Тем не менее, по имеющейся у меня информации, дневные прицелы производства «Дедал» не уступают, а зачастую и превосходят конкурентов по таким параметрам как: точность работы механизмов поправок, разрешение, уровень исправления аберраций, кривизны поля и дисторсии.

Что касается светопропускания, то я уже писал о том, что декларируемое превосходство «импорта» над российской оптикой (в данном случае мы берём дневные прицелы «Дедал») по этому параметру обусловлено лишь различными методиками измерения.

Поэтому заявленные на «импорте» цифры светопропускания в 93-95% по российским ГОСТам едва превышают цифру в 80%, что позволяет нам говорить о паритетных или, как минимум, близких показателях наших и иностранных прицелов.

Здесь уместно будет упомянуть и о том, что слишком «светлые» приборы тоже не идеальны: при наблюдении на ярком солнце (особенно – в условиях определённого ландшафта) они быстро утомляют глаза, что хорошо знакомо профессионалам.

Ситуацию здесь может спасти специализированный светофильтр, но много ли вы видели их в продаже? Так что маркетинг – это одно, практика – другое.


Слева: сетка прицела DH7-28х56
Справа: сетка прицела DH5-20х56




Некоторые иностранные производители не отвлекаются на исправление аберраций в своих приборах, причём не только на периферии, но и в центре зрительного поля.

Мы, привыкшие к агрессивным рекламным заявлениям, удивляемся – как такое может быть? А вот может. Как уже было отмечено выше, в новом российском прицеле DH7-28х56 очень хорошо исправлены хроматические аберрации и дисторсия.

Инженеры «Дедала» также смогли решить такую сложную задачу как обеспечение качественной «картинки» на минимальной и максимальной кратности. На рабочей кратности 28х (а спортсмены, как правило, стреляют именно на максимальной кратности, особенно с учётом сетки во второй «фокалке») высокие параметры изображения трудно переоценить.

Но игнорировать качество изображения на нижнем пороге кратности тоже нельзя, в первую очередь – из-за предобъективных насадок, которые используются именно в таком режиме.

Одним из недостатков прицела DH7-28х56 можно назвать относительно высокую нижнюю кратность. В ряде случаев нижняя кратность в пределах 3-5х была бы действительно более приемлемой.

Поэтому, если говорить о перспективах развития этой модели, дальнейшие её модификации могли бы иметь увеличенный зум. Некоторые стрелки наверняка будут интересоваться прицелом DH7-28х56 с сеткой в первой фокальной плоскости.

Но, с учётом спортивного предназначения этой модели, «первая фокалка» наверняка будет под большим вопросом. В случае появления модификации прицела с диапазоном кратности, к примеру, 3-28, размещение сетки в плоскости объектива ещё менее вероятно: столь большой перепад кратности приведёт к «исчезновению» сетки на минимальной кратности и слишком толстым её линиям на максимальном увеличении.

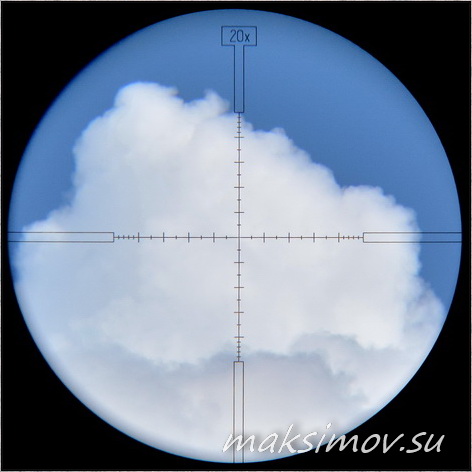

Сетка прицела DH7-28х56,
наведённого на мишень формата А4.
Дистанция 100 м, кратность 7х (слева) и, справа, 20х




Сетка в прицеле DH7-28х56, по информации от производителя, пока что будет оставаться в одном, базовом исполнении. Возможно, в будущем появятся дополнительные варианты рисунка сетки, но пока что, судя по всему, у «Дедал-НВ» для этого нет возможности.

Прицел специфический, его «тиражи» значительными вряд ли будут. Распылять усилия производителю нецелесообразно. И не будем забывать, что у этой компании в приоритете выпуск ночной оптики, а производство дневных прицелов только-только набирает обороты.

Что касается вариантов прицелов с шагом «клика» в 5 и 10 мм, то это дискуссионный вопрос и об этом мы говорили выше. В серию пошёл прицел с шагом в 10 мм.

Но у производителя есть все необходимые чертежи на прибор с 5-мм ценой «клика». Так что здесь, вероятно, выпуск 5-мм» модели будет находиться в прямой зависимости от наличия соответствующего заказа.

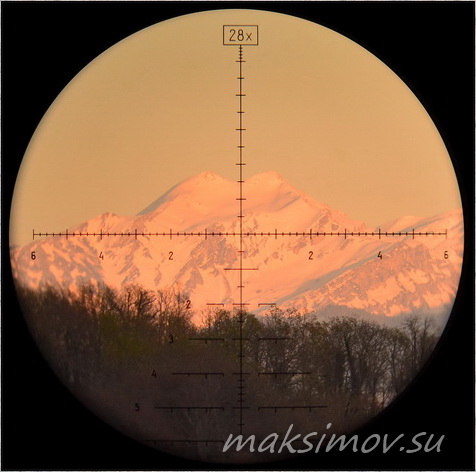

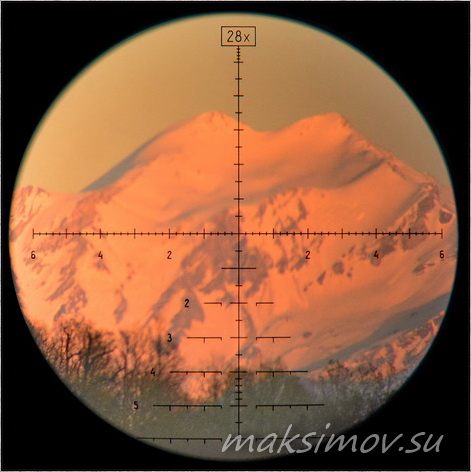

Картинка в прицеле DH7-28х56
на кратностях 7х, 17х и 28х




Пару слов о сервисе, к которому компания «Дедал-НВ» относится со всей серьёзностью, что подтверждается как частными пользователями её продукции, так и сотрудниками силовых структур. На сегодняшний день из всего «импорта» в России имеется официальный сервис-центр только одной иностранной компании, это японский Nikon.

Можно уверенно прогнозировать, что лучше ситуация не станет. Хуже – возможно, даже вероятно, но никак иначе. Поставки всей остальной зарубежной оптики в нашу страну идут или по схеме «в один конец» или вообще нелегально, что сути не меняет.

Такой расклад напрочь лишает владельцев иностранного прицела возможности починить сломавшийся прибор. А ведь ломается всё, даже «неубиваемые» «Найты».

Вот и несут на «Дедал» вышедшие из строя изделия от ведущих мировых производителей. Альтернатива есть - просто выкинуть. И выбрасывают, т.к. у любой техники, даже лучшей, есть свой ресурс.

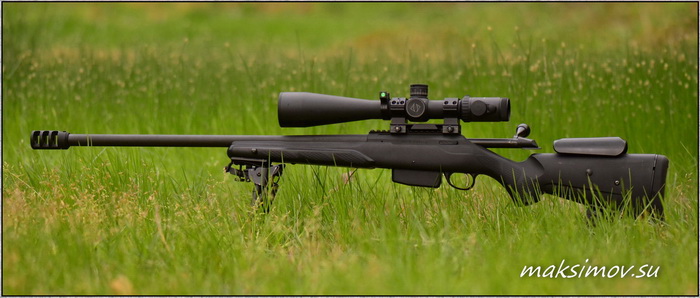

Tikka T3 Tactikal
и прицел DH7-28х56
с установленной штатной блендой





Заключение

С новым прицелом в общей сложности было отстреляно около 250 патронов из разнообразного огнестрельного оружия и сделано около 500 выстрелов из РСР-винтовки.

В каждом случае прибор приводился к нормальному бою, обнулялся, отстреливался на кучность, после чего прогонялся по «квадрату».

Далее отстреливалось несколько серий на различные дистанции, при этом поправки вносились как при помощи маховичков, так и по сетке. Во всех случаях прицел DH7-28х56 показал корректную работу механики, удобную и точную работу с сеткой.

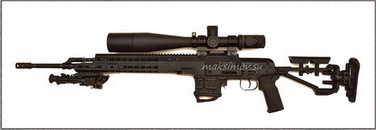

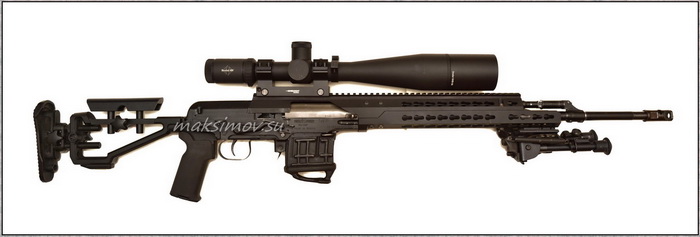

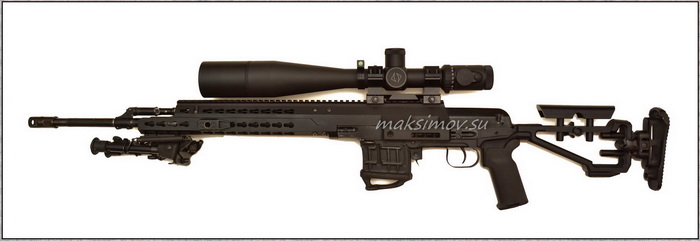

Прицел DH7-28х56
 а карабине «Тигр»-SAG




Нужно выделить высокие оптические характеристики прибора и его дружелюбную эргономику, подмеченную всеми участниками тестовых мероприятий.

Прицел точно отстраивается от параллакса и позволяет вести длительное наблюдение без утомления глаз. «Клики» маховичков чёткие, звонкие, хорошо ощутимы пальцами, никаких люфтов. «Зеро-стоп» предельно чёткий, жёсткий, по звуку отличается от обычного «клика».

Подсветка достаточна для работы в любых или почти любых условиях. Электронный контроль завала оружия позволяет не отвлекаться на внешние пузырьковые уровни, его преимущества становятся очевидными в ночное время. Прицел доставляет удовольствие при стрельбе и вызывает доверие стрелка.


Прицел DH7-28х56
на карабине «Тигр»-SAG
